Identifica Electrodos de Rutilo Facilmente

En el vasto y crucial campo de la soldadura, la elección del material de aporte adecuado es tan vital como la habilidad del soldador. Entre la diversidad de electrodos disponibles, los de rutilo destacan por su facilidad de uso y versatilidad, convirtiéndose a menudo en el punto de partida para quienes se inician en este oficio, así como en una opción confiable para trabajos generales con acero al carbono. Identificar correctamente un electrodo de rutilo es fundamental para asegurar la calidad y eficiencia de la soldadura. Este artículo profundiza en sus características, ventajas y la manera más sencilla de reconocerlos, desvelando por qué son tan populares y en qué se diferencian de otros tipos.

¿Qué Son Exactamente los Electrodos de Rutilo?

Los electrodos de rutilo pertenecen a la familia de electrodos revestidos, ampliamente utilizados en el proceso de soldadura manual con arco eléctrico (MMA o SMAW). Su característica distintiva reside en la composición de su revestimiento, que contiene una alta proporción de rutilo, un mineral compuesto principalmente por dióxido de titanio (TiO₂). Este componente es clave para las propiedades de soldadura que ofrecen estos electrodos.

El revestimiento no es solo una capa inerte; cumple múltiples funciones esenciales durante la soldadura. Al fundirse con el calor del arco eléctrico, el revestimiento se descompone y forma un gas protector alrededor del charco de soldadura fundido, evitando su contaminación por el oxígeno y el nitrógeno atmosféricos. Además, crea una escoria que cubre el cordón de soldadura solidificado, protegiéndolo mientras se enfría y ayudando a moldear su forma.

El rutilo en particular contribuye a un arco eléctrico muy estable y suave. Esta estabilidad facilita enormemente el control del baño de fusión, lo que se traduce en soldaduras con un aspecto más limpio y uniforme, y reduce la tendencia a producir salpicaduras excesivas. Es esta manejabilidad la que los hace especialmente atractivos para soldadores con menos experiencia o para aplicaciones donde la estética del cordón es importante.

La Clave para Identificar un Electrodo de Rutilo: El Revestimiento

Identificar un electrodo de rutilo es, afortunadamente, una tarea bastante directa una vez que se conocen sus características principales. La forma más sencilla y rápida de reconocerlos es observando el revestimiento que cubre el núcleo metálico del electrodo.

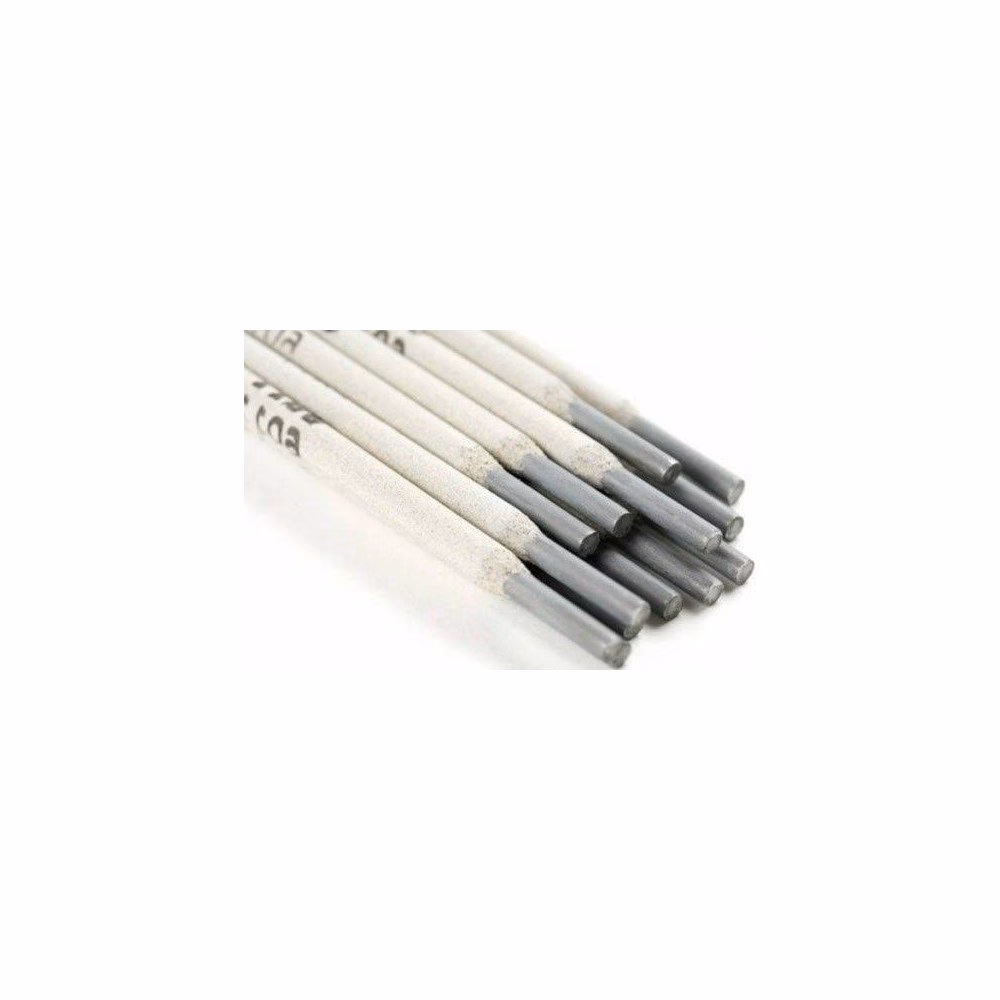

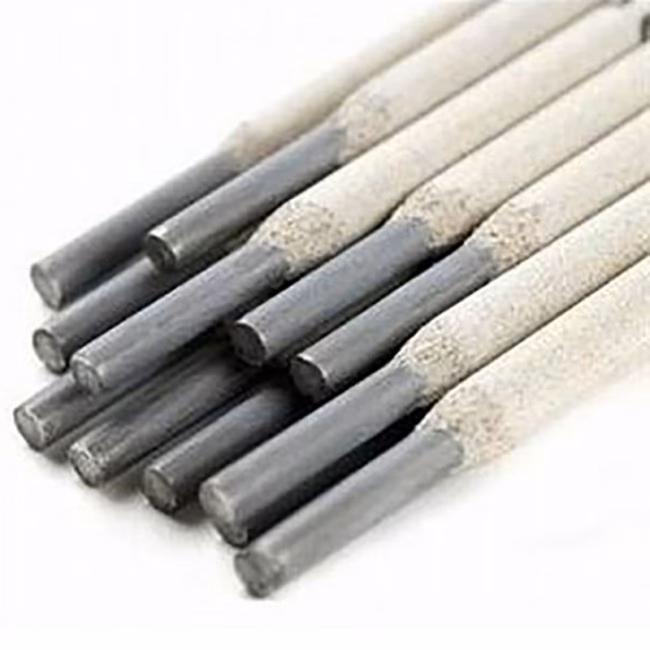

Los electrodos de rutilo suelen presentar un revestimiento de color blanco o gris muy claro. Este color pálido es una consecuencia directa de la alta concentración de dióxido de titanio (rutilo) en su composición. Mientras que otros tipos de electrodos tienen revestimientos de colores más oscuros (como los básicos, que pueden ser grises oscuros o incluso negros), el color claro es una señal distintiva de la presencia dominante de rutilo.

Además del color, la textura del revestimiento puede ofrecer pistas. Aunque esto puede variar ligeramente entre fabricantes, los revestimientos de rutilo suelen ser relativamente suaves y uniformes al tacto, sin la rugosidad o granulosidad que pueden presentar otros tipos.

Por supuesto, la identificación visual debe complementarse siempre con la información proporcionada por el fabricante en el embalaje del electrodo o, si es posible, leyendo el código de clasificación impreso en el electrodo mismo.

El Sistema de Clasificación AWS: Un Lenguaje Universal

Más allá del aspecto visual, la forma más precisa y universal de identificar un electrodo es a través de su código de clasificación, establecido por la American Welding Society (AWS). Para los electrodos revestidos utilizados en la soldadura de aceros al carbono, la clasificación principal es la AWS A5.1, que utiliza un código de la forma E XXYZ.

Desglosemos este código para entender cómo nos ayuda a identificar el tipo de electrodo:

• E: Indica que se trata de un electrodo para soldadura eléctrica manual.
• XX: Representan la resistencia mínima a la tracción del metal depositado en miles de libras por pulgada cuadrada (ksi). Por ejemplo, '60' significa 60,000 psi.
• Y: Indica las posiciones de soldadura en las que el electrodo puede ser utilizado satisfactoriamente:
  • 1: Todas las posiciones (plana, horizontal, vertical, sobrecabeza).
  • 2: Posición plana y horizontal únicamente.
  • 3: Posición plana únicamente.
  • 4: Posiciones sobrecabeza, vertical descendente, plana y horizontal (menos común que 1 y 2).
• Z: Este dígito es crucial para identificar el tipo de revestimiento, la clase de corriente eléctrica (corriente alterna AC o corriente continua DC) y la polaridad (DC+ o DC-) en la que el electrodo opera mejor. Este dígito está intrínsecamente ligado a la posición de soldadura (Y).

Si bien no existe un único dígito 'Z' que corresponda exclusivamente al rutilo, ciertos valores de 'Z' están asociados con revestimientos de rutilo o rutilo-celulósico en combinación con ciertas posiciones (Y). El ejemplo más común y representativo de un electrodo de rutilo puro o rutilo-celulósico es el código E6013.

El Emblemático Electrodo E6013: El Rutilo Más Popular

Cuando se habla de electrodos de rutilo, el E6013 es casi siempre el primero que viene a la mente. Su popularidad es inmensa, especialmente para trabajos generales de soldadura en aceros al carbono de bajo espesor. Analicemos su código AWS:

• E: Electrodo para soldadura eléctrica.
• 60: Resistencia a la tracción mínima de 60,000 psi.
• 1: Apto para soldar en todas las posiciones (plana, horizontal, vertical ascendente, vertical descendente, sobrecabeza).
• 3: Indica un tipo de revestimiento de rutilo o rutilo-celulósico, adecuado para operar con corriente alterna (AC) y corriente continua (DC), tanto con polaridad positiva (DC+) como negativa (DC-). Este dígito '3' es el que lo identifica comúnmente como un electrodo de rutilo dentro de esta clasificación.

El E6013 es apreciado por su facilidad de encendido del arco, incluso con máquinas de soldar de bajo amperaje o voltaje. Su arco es suave, produce pocas salpicaduras y la escoria que genera suele ser densa, fácil de controlar y, en muchos casos, autodesprendible una vez que se enfría. El cordón resultante es liso y de buen aspecto, lo que lo hace ideal para trabajos donde la presentación final es importante, como en cerrajería, estructuras metálicas ligeras, o reparaciones domésticas.

Las especificaciones típicas del E6013 varían en diámetro y longitud para adaptarse a diferentes máquinas y aplicaciones:

Es importante recordar que estos rangos de amperaje son solo guías; la configuración exacta dependerá de la máquina, la posición de soldadura, el espesor del material y la experiencia del soldador.

Ventajas Clave de los Electrodos de Rutilo

La popularidad de los electrodos de rutilo no es casualidad. Ofrecen una serie de beneficios que los hacen la elección preferida en muchas situaciones:

• Manejabilidad Excepcional: Como se mencionó, el arco estable y suave es su mayor virtud. Facilita el control del baño de fusión y la creación de cordones uniformes, siendo perfectos para quienes están aprendiendo a soldar.
• Menor Salpicadura: Comparados con otros tipos, los electrodos de rutilo tienden a producir menos proyecciones de metal fundido. Esto significa menos tiempo y esfuerzo dedicados a la limpieza posterior de la pieza soldada.
• Buen Aspecto del Cordón: La escoria formada por el revestimiento de rutilo ayuda a moldear un cordón de soldadura liso y estético, lo cual es una ventaja en aplicaciones donde la apariencia final es importante.
• Fácil Remoción de la Escoria: La escoria de rutilo es generalmente frágil y a menudo se desprende por sí sola a medida que se enfría el cordón, o se retira fácilmente con un martillo de picar escoria y un cepillo de alambre.
• Versatilidad en Corriente: La mayoría de los electrodos de rutilo (como el E6013) pueden operarse tanto con corriente alterna (AC) como con corriente continua (DC), lo que los hace compatibles con una amplia gama de máquinas de soldar.
• Buen Rendimiento en Todas las Posiciones: Electrodos como el E6013, con su clasificación '1' en la posición, permiten soldar eficazmente en plano, horizontal, vertical (ascendente y descendente) y sobrecabeza, lo que aumenta su aplicabilidad.
• Ideal para Aceros al Carbono: Son particularmente adecuados para la soldadura de aceros de bajo a medio carbono, incluyendo chapas finas, donde la penetración excesiva de electrodos como los básicos podría causar perforaciones.

Rutilo vs. Básico: Entendiendo las Diferencias Cruciales

Aunque los electrodos de rutilo son excelentes para muchas aplicaciones, no son la solución universal. Es vital entender sus diferencias con otro tipo común: los electrodos básicos.

Los electrodos básicos (clasificación AWS que termina típicamente en '5', '6' o '8', como el E7018) tienen un revestimiento rico en carbonato de calcio y fluoruros. Estas son las principales diferencias:

La principal ventaja de los electrodos básicos es la calidad metalúrgica superior del metal depositado. Ofrecen una alta resistencia a la tracción, buena ductilidad y, crucialmente, un contenido muy bajo de hidrógeno difusible. Esto reduce drásticamente el riesgo de fragilización por hidrógeno y fisuración en frío, problemas comunes en la soldadura de aceros de alta resistencia o en uniones sometidas a cargas pesadas o vibraciones.

Mientras que el rutilo es excelente para la facilidad y la apariencia en trabajos generales, el electrodo básico es la elección técnica superior para aplicaciones estructurales críticas, recipientes a presión y aceros difíciles de soldar, aunque su arco es más difícil de manejar y requiere soldadores más experimentados.

Otros Tipos de Electrodos Revestidos Comunes

Además del rutilo y el básico, existen otros tipos de revestimientos con propiedades específicas:

• Electrodos Celulósicos (C): Contienen una alta proporción de celulosa en su revestimiento. Generan un arco muy penetrante y una gran cantidad de gas protector. Son excelentes para soldadura vertical descendente y para soldar tuberías, ya que permiten altas velocidades y buena penetración, aunque el cordón puede ser más rugoso y la escoria más difícil de controlar. El E6010 y E6011 son ejemplos típicos.
• Electrodos de Ácido (A): Sus revestimientos contienen óxidos de hierro y manganeso. Producen escorias fluidas y son conocidos por su alta velocidad de deposición y buen rendimiento en posición plana. Sin embargo, son sensibles a la composición del metal base y pueden inducir grietas si no se usan correctamente o en materiales inadecuados. Son menos comunes hoy en día en muchas aplicaciones.
• Electrodos de Hierro en Polvo: No es un tipo de revestimiento por sí solo, sino un *aditivo* que se añade a revestimientos de rutilo o básicos (resultando en tipos como rutilo-hierro en polvo o básico-hierro en polvo, como el E7024 o E7028). La adición de hierro en polvo aumenta la cantidad de metal de aporte, incrementando significativamente la tasa de deposición y la velocidad de soldadura, especialmente en posición plana y horizontal. Son ideales para aplicaciones de alta producción.

Entender estos tipos ayuda a contextualizar el papel del electrodo de rutilo dentro de la amplia gama de opciones disponibles.

Factores Clave para la Correcta Selección de un Electrodo

La identificación del tipo de electrodo es solo una parte del proceso de selección. Elegir el electrodo adecuado implica considerar varios factores:

• Material Base a Soldar: El tipo de metal (acero al carbono, acero inoxidable, hierro fundido, etc.) y su composición química son los factores más importantes. Un electrodo debe ser compatible con el material base para formar una unión sólida y con propiedades mecánicas adecuadas. Para aceros al carbono generales, el rutilo es una excelente opción. Para aceros inoxidables, se requieren electrodos específicos de acero inoxidable (AWS A5.4).
• Espesor del Material: Determina el diámetro del electrodo y el amperaje necesario. Materiales más gruesos requieren electrodos de mayor diámetro y corrientes más altas para asegurar una penetración adecuada.
• Posición de Soldadura: No todos los electrodos son aptos para todas las posiciones. El dígito 'Y' en el código AWS especifica esto. El E6013 (rutilo) es versátil en todas las posiciones, lo que es una gran ventaja.
• Requisitos de Resistencia y Propiedades Mecánicas: ¿Qué tan exigente será la aplicación? Para uniones críticas sometidas a grandes esfuerzos o vibraciones, la alta resistencia y bajo hidrógeno de los electrodos básicos son preferibles sobre la facilidad de uso del rutilo. Para trabajos generales, el rutilo suele ser suficiente.
• Tipo de Corriente y Polaridad de la Máquina: La máquina de soldar disponible (AC, DC, o ambas) y la polaridad (DC+ o DC-) que puede suministrar limitan los tipos de electrodos que se pueden usar eficazmente. La mayoría de los rutilos funcionan bien tanto en AC como en DC.
• Experiencia del Soldador: Los electrodos de rutilo son muy tolerantes y fáciles de usar, lo que los hace ideales para principiantes. Los electrodos básicos, con su arco más corto y penetrante, requieren una técnica más refinada.

Considerar todos estos factores asegura que, una vez identificado un electrodo de rutilo, sea la elección correcta para el trabajo en cuestión.

Preguntas Frecuentes Sobre Electrodos de Rutilo

A continuación, abordamos algunas dudas comunes sobre los electrodos de rutilo:

¿Cómo identifico visualmente un electrodo de rutilo sin ver el código?

Busca un revestimiento de color blanco o gris muy claro. Es su característica visual más distintiva.

¿Es el electrodo E6013 un rutilo?

Sí, el E6013 es el ejemplo más común y representativo de un electrodo con revestimiento de rutilo o rutilo-celulósico. El dígito '3' en su código AWS indica este tipo de revestimiento y sus características de operación.

¿Puedo soldar acero inoxidable con electrodos de rutilo?

No. Para soldar acero inoxidable, debes usar electrodos diseñados específicamente para acero inoxidable (clasificación AWS A5.4), que tienen una composición de metal de aporte y un revestimiento adecuados para mantener las propiedades de resistencia a la corrosión del acero inoxidable base.

¿Qué tipo de electrodo se recomienda para soldar metales galvanizados?

Para metales galvanizados (acero recubierto con zinc), a menudo se recomiendan electrodos con revestimiento rutilo-celulósico. El revestimiento ayuda a manejar los vapores de zinc que se generan al soldar este material.

¿Los electrodos de rutilo necesitan ser secados?

Los electrodos de rutilo son menos susceptibles a la absorción de humedad que los electrodos básicos (bajo hidrógeno). Sin embargo, almacenar los electrodos en un lugar seco es siempre una buena práctica. Un exceso de humedad puede afectar la estabilidad del arco y la calidad de la soldadura, aunque no tan críticamente como con los básicos.

¿Qué polaridad debo usar con electrodos de rutilo?

La mayoría de los electrodos de rutilo (como el E6013) son versátiles y pueden usarse tanto con corriente alterna (AC) como con corriente continua (DC), tanto en polaridad positiva (DC+) como negativa (DC-). La elección de AC o DC y polaridad puede depender de la aplicación específica y del espesor del material, pero su flexibilidad es una ventaja.

¿Son los electrodos de rutilo adecuados para soldaduras estructurales pesadas?

Generalmente, no son la primera opción para estructuras críticas o pesadas. Aunque pueden usarse en estructuras ligeras, los electrodos básicos son preferidos para aplicaciones que requieren alta resistencia, tenacidad y resistencia a la fisuración debido a las superiores propiedades mecánicas y bajo contenido de hidrógeno del metal depositado.

Conclusión

Los electrodos de rutilo, fácilmente identificables por su característico revestimiento claro y, más precisamente, por códigos AWS como el E6013, son una herramienta fundamental en el mundo de la soldadura MMA. Su facilidad de manejo, arco estable, bajo nivel de salpicaduras y buen acabado del cordón los convierten en una opción ideal para soldadores principiantes, trabajos generales de fabricación y reparaciones con aceros al carbono de bajo a medio espesor.

Si bien no sustituyen a los electrodos básicos en aplicaciones de alta resistencia o críticas, conocer sus características y saber cómo identificarlos te permitirá seleccionar el electrodo adecuado para tu proyecto, optimizando tanto la calidad de la soldadura como la eficiencia del proceso. La próxima vez que estés eligiendo electrodos, fíjate en el color del revestimiento y el código AWS; si ves ese blanco o gris claro y un código que termina en '3', sabrás que tienes en tus manos un confiable electrodo de rutilo listo para trabajar.
