Materiales Esenciales en la Radio Moderna

La radio, un dispositivo aparentemente simple que ha sido parte de nuestra vida diaria durante más de un siglo, realiza una tarea asombrosa: capturar ondas electromagnéticas invisibles que viajan por el aire y convertirlas en sonidos audibles, ya sea música, noticias o conversaciones. Este proceso, que hoy damos por sentado, depende de una combinación precisa de materiales y componentes electrónicos que trabajan en armonía. Aunque las radios varían en forma y tamaño, desde pequeños dispositivos portátiles hasta complejos transceptores, todas comparten una base común en cuanto a los elementos que las constituyen.

https://www.youtube.com/watch?v=0gcJCdgAo7VqN5tD

Para entender cómo funciona una radio, es fundamental conocer los materiales que componen sus partes internas. Estos materiales no solo permiten la conducción y el control de la electricidad, sino que también aíslan, almacenan energía y proporcionan soporte estructural. Desde los inicios de la radio con la transmisión pionera de Guglielmo Marconi en 1901, que utilizaba un transmisor de chispa y código Morse, hasta la transmisión de voz de Reginald Fessenden en 1906 y las posteriores innovaciones con tubos de vacío, transistores y circuitos integrados, la evolución de la radio ha estado intrínsecamente ligada a la mejora y miniaturización de sus componentes, lo que a su vez depende de los materiales utilizados.

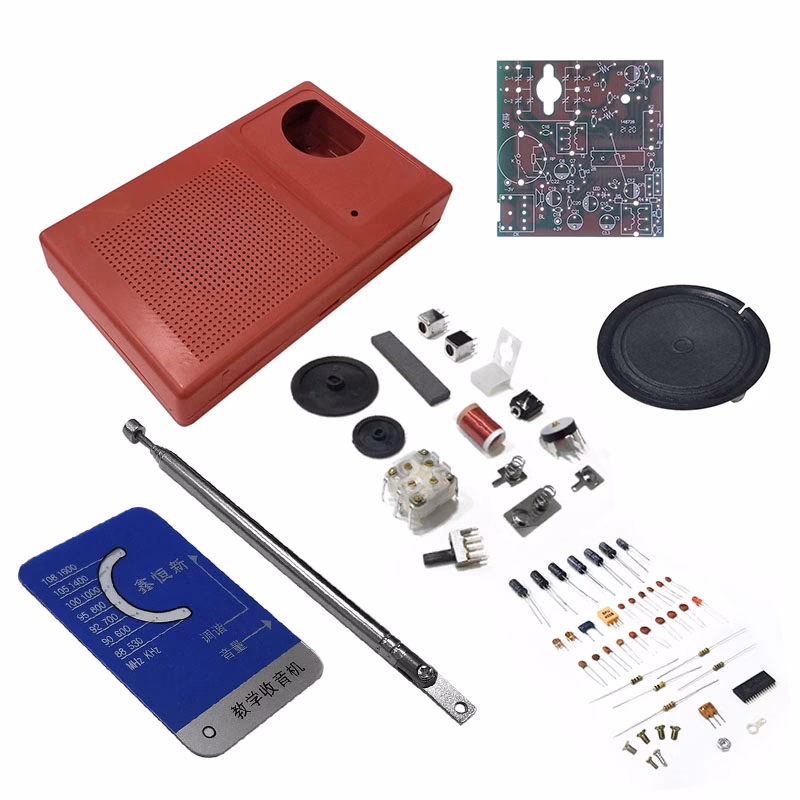

Una radio moderna típica está compuesta por varios elementos esenciales. Estos incluyen una antena para captar las ondas, una placa de circuito impreso (PCB) que actúa como la "columna vertebral" donde se montan los componentes, y una variedad de piezas electrónicas como resistencias, condensadores, bobinas, transformadores, transistores y circuitos integrados. Todos estos elementos se alojan generalmente dentro de una carcasa protectora.

La antena es el primer punto de contacto con las ondas de radio. Las antenas internas, comunes en radios portátiles, a menudo consisten en un hilo de cobre aislado de pequeño diámetro enrollado alrededor de un núcleo de ferrita. El cobre es un excelente conductor de electricidad, ideal para captar señales. Las antenas externas, como las que se ven en tejados o vehículos, suelen estar hechas de varios tubos de aluminio que se deslizan unos dentro de otros. El aluminio es ligero, resistente a la corrosión y también un buen conductor.

La placa de circuito impreso, o PCB, es fundamental para interconectar todos los componentes electrónicos sin necesidad del complicado cableado de las radios antiguas. Consiste en un patrón de cobre adherido a una placa base, que suele ser de material fenólico o, en procesos de fabricación más detallados descritos en el texto, de resina epoxi de vidrio. El patrón de cobre se crea mediante un proceso de grabado que elimina el cobre no deseado, dejando solo las "pistas" que actúan como cables microscópicos. Sobre esta placa se perforan agujeros donde se insertan los componentes.

Dentro de la PCB encontramos una multitud de componentes pasivos y activos. Las resistencias, por ejemplo, son cruciales para limitar el flujo de corriente eléctrica en puntos específicos del circuito. Generalmente, consisten en una película de carbono depositada sobre un sustrato cilíndrico, encerradas en una carcasa de plástico (como poliéster alquídico) y con terminales de hilo de cobre para su conexión.

Los condensadores (o capacitores) son otros componentes esenciales. Su función es almacenar una carga eléctrica y permitir el paso de corriente alterna mientras bloquean la corriente continua en ciertas partes del circuito. Los condensadores fijos suelen tener dos electrodos de lámina de aluminio extendida, aislados por una película de polipropileno, y están encapsulados en carcasas de plástico o cerámica con terminales de hilo de cobre. Los condensadores variables, utilizados a menudo para la sintonización de la radio, tienen un conjunto de placas de aluminio fijas y otro conjunto de placas de aluminio giratorias, con el aire como aislante entre ellas.

Las bobinas y los transformadores desempeñan roles relacionados, principalmente aislando circuitos y transfiriendo energía de uno a otro. Estos componentes consisten en dos o más conjuntos de bobinas de hilo de cobre, enrolladas sobre un material aislante o montadas lado a lado con aire como aislante.

Los transistores marcaron una revolución en la electrónica al reemplazar los voluminosos y frágiles tubos de vacío de las radios antiguas. Son dispositivos semiconductores que controlan el flujo de electricidad en un circuito. Los transistores están hechos principalmente de germanio o silicio, encapsulados en una carcasa metálica con terminales de hilo de cobre para su conexión a la PCB.

La miniaturización continuó con la invención de los circuitos integrados (ICs). Un IC, también conocido como chip, es un paquete pequeño y compacto que alberga miles de resistencias, condensadores y transistores interconectados en una sola pieza de silicio o germanio. El chip en sí es diminuto, a menudo del tamaño de la uña del dedo meñique. Este chip se monta en una carcasa de plástico con pestañas de aluminio que permiten soldarlo a la placa de circuito impreso. La integración de tantos componentes en un solo chip simplificó enormemente el diseño y la fabricación de radios.

El altavoz es el componente final en la cadena de audio, convirtiendo la señal eléctrica amplificada en sonido audible. Aunque el texto proporcionado no detalla los materiales específicos del altavoz, es un componente fundamental que interactúa con la señal de audio amplificada por los transistores o ICs.

La carcasa, que protege todos estos componentes internos, suele estar hecha de plástico o aluminio. Las carcasas de plástico se fabrican fundiendo pellets de plástico e inyectándolos en un molde, un proceso conocido como moldeo por inyección. Las carcasas de aluminio se forman estampando láminas de aluminio con una prensa metálica. Componentes externos como la antena, el altavoz (si no está montado en la PCB), los controles de volumen y frecuencia se montan en la carcasa utilizando tornillos, remaches o encajes de plástico.

El proceso de fabricación de una radio involucra la adquisición de estos componentes de proveedores especializados. Las placas de circuito impreso, a menudo con diseños propietarios, pueden fabricarse internamente. La fabricación de la PCB comienza con una placa de resina epoxi de vidrio revestida con una fina película de cobre. Se aplica una película fotosensible sobre el cobre, se coloca una máscara con el diseño del circuito y se expone a luz ultravioleta. El revelado de la imagen fotosensible transfiere el diseño al cobre. Las áreas no expuestas se disuelven durante un proceso de grabado, dejando el patrón de cobre deseado en la placa. Luego se perforan agujeros en las ubicaciones designadas.

Una vez lista la PCB, se "pre-suelda" sumergiéndola en un baño de soldadura caliente. Los componentes más pequeños, como resistencias, condensadores, transistores, circuitos integrados y bobinas, se insertan en sus agujeros designados y se sueldan a la placa. Estas operaciones se realizan a menudo con robots para mayor precisión y velocidad. Los componentes más grandes se montan en la PCB o en la carcasa con tornillos o lengüetas metálicas.

La placa de circuito impreso completa, con sus componentes montados, se fija dentro de la carcasa utilizando tornillos o encajes. Los componentes externos, como los controles y la antena, se conectan a la PCB mediante cables aislados, que consisten en hilo de cobre recubierto de aislamiento de plástico. Estas conexiones finales a menudo se realizan a mano.

La calidad de la radio final depende en gran medida de la calidad de los componentes individuales, que provienen de proveedores especializados. Los fabricantes de radios realizan controles de calidad muestreando y probando componentes recibidos, además de inspeccionar unidades completas para detectar fallos físicos y eléctricos, asegurando que la radio sintonice las frecuencias correctas y que la salida de audio esté dentro de las especificaciones.

A lo largo de la historia, la radio ha evolucionado significativamente, pasando de utilizar tubos de vacío a transistores y, finalmente, a circuitos integrados. Cada uno de estos avances tecnológicos estuvo impulsado por la disponibilidad y el desarrollo de nuevos materiales como el silicio y el germanio, que permitieron la creación de componentes más pequeños, eficientes y fiables. Esta evolución de materiales ha sido clave para la miniaturización y la mejora del rendimiento de las radios a lo largo de las décadas.

Aquí tienes un resumen de los componentes clave y algunos de sus materiales principales:

Preguntas Frecuentes sobre los Materiales de la Radio:

¿Qué material reemplazó a los tubos de vacío en las radios modernas?
Los transistores, hechos de materiales semiconductores como el germanio o el silicio, reemplazaron a los tubos de vacío, permitiendo radios mucho más pequeñas y eficientes.

¿De qué está hecha la placa donde se montan los componentes electrónicos de una radio?
La placa de circuito impreso (PCB) está hecha de un patrón de cobre adherido a una base de material fenólico o resina epoxi de vidrio.

¿Cuál es uno de los principales metales conductores utilizados en la mayoría de los componentes y el cableado interno?
El cobre es ampliamente utilizado por su excelente conductividad, presente en antenas internas, terminales de resistencias y condensadores, bobinas, transformadores, transistores, y el cableado interno.

En conclusión, la radio, en su aparente simplicidad externa, es un compendio de ingeniería de materiales y electrónica. Desde el cobre que capta y conduce la señal, pasando por el silicio que permite la complejidad de los circuitos integrados, hasta el plástico y aluminio que forman su estructura, cada material juega un papel vital en la transformación de las ondas electromagnéticas en la experiencia sonora que disfrutamos a diario.
