Propagación en Radioenlaces Microondas

En el vasto y dinámico universo de las telecomunicaciones, los radioenlaces que operan en la banda de microondas juegan un papel fundamental. Son la espina dorsal de muchas redes, conectando torres de telefonía móvil, estudios de radiodifusión con sus transmisores, o sedes de empresas entre sí. Pero, ¿cómo logra viajar la información a través del aire en estas altas frecuencias? La respuesta se centra en un principio de propagación muy específico y crucial: la propagación en línea de vista.

A diferencia de las ondas de radio de menor frecuencia, que pueden rodear obstáculos, seguir la curvatura de la Tierra o rebotar en la ionosfera, las microondas (que generalmente operan en el rango de Gigahertz, GHz) se comportan de manera muy similar a la luz visible. Esto significa que su transmisión efectiva requiere un camino directo y despejado entre la antena transmisora y la antena receptora. Cualquier obstrucción significativa en esa línea directa puede degradar severamente o bloquear completamente la señal.

¿Qué es un Radioenlace por Microondas?

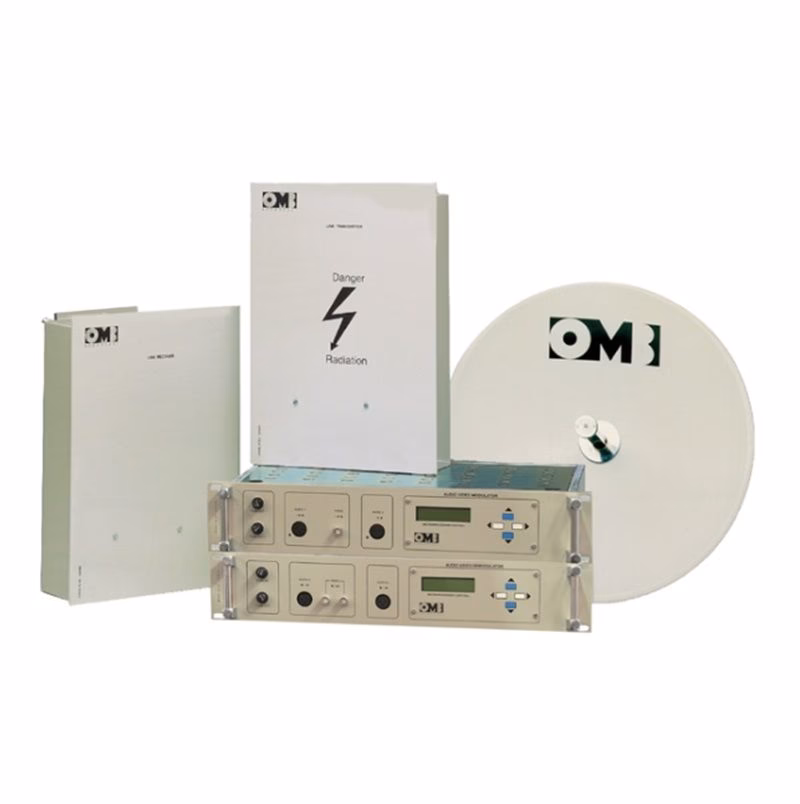

Antes de profundizar en la propagación, es útil entender qué es un radioenlace por microondas. Se trata de un sistema de comunicación punto a punto que utiliza ondas electromagnéticas en el rango de frecuencias de microondas para transmitir información. Estos enlaces suelen emplear antenas altamente direccionales, a menudo parabólicas, que concentran la energía de la señal en un haz estrecho. Esto permite transmitir grandes cantidades de datos (alto ancho de banda) a distancias considerables, siempre y cuando exista visibilidad directa entre los dos puntos.

El Principio Clave: Propagación en Línea de Vista (LOS)

La necesidad de la línea de vista, o LOS por sus siglas en inglés (Line Of Sight), es la característica definitoria de la propagación de microondas. Imagina una línea recta trazada desde el centro de la antena transmisora hasta el centro de la antena receptora. Para que el enlace funcione correctamente, esta línea, y un área elipsoidal a su alrededor conocida como la zona de Fresnel, deben estar libres de obstáculos.

¿Por qué es tan importante esta línea de vista para las microondas? La clave está en su longitud de onda relativamente corta. Las ondas de radio interactúan con los objetos de forma diferente dependiendo de su longitud de onda en relación con el tamaño del objeto. Las ondas largas (bajas frecuencias) pueden difractarse (doblarse) alrededor de objetos grandes como colinas o edificios. Las ondas cortas (altas frecuencias, como las microondas) tienen longitudes de onda comparables o menores que muchos objetos comunes en el entorno, lo que hace que sean fácilmente bloqueadas, absorbidas o reflejadas en lugar de difractarse significativamente.

Factores que Afectan la Línea de Vista

Aunque el concepto de línea de vista parece simple, en la práctica hay varios factores que lo complican y deben considerarse cuidadosamente al diseñar e instalar un radioenlace por microondas:

• Obstáculos Físicos: Edificios, árboles, montañas, colinas. Cualquier objeto que se interponga en el camino directo bloquea la señal. El crecimiento de árboles con el tiempo es una causa común de degradación de enlaces previamente funcionales.
• Curvatura Terrestre: La Tierra no es plana. A medida que aumenta la distancia entre los puntos del enlace, la superficie curva de la Tierra se eleva entre ellos, eventualmente bloqueando la línea de vista. Este es el principal factor que limita la distancia máxima de un enlace de microondas individual. La distancia máxima típica para un enlace simple suele ser de unas pocas decenas de kilómetros, aunque esto varía significativamente con la altura de las antenas.
• La Zona de Fresnel: Como mencionamos, no basta con que la línea recta esté despejada. La energía de la onda de radio se propaga no solo a lo largo de la línea directa, sino en un volumen alrededor de ella. La primera zona de Fresnel es la región elipsoidal primaria donde la energía de la señal viaja con la menor pérdida. Si un obstáculo invade esta zona (se recomienda que al menos el 60% de la primera zona de Fresnel esté despejada), incluso si no bloquea la línea directa, puede causar atenuación y desvanecimiento debido a la interferencia destructiva de las ondas reflejadas o difractadas.
• Refracción Atmosférica: La atmósfera no es homogénea. Los cambios en la temperatura, la presión y la humedad hacen que el índice de refracción del aire varíe con la altura. Esto puede curvar ligeramente la trayectoria de la onda de radio. Normalmente, la refracción ayuda extendiendo ligeramente el horizonte de radio (efecto de 'Tierra más plana', a menudo representado por un factor k, donde k=4/3 es un valor típico). Sin embargo, bajo ciertas condiciones atmosféricas (como inversiones térmicas), la refracción puede causar que la señal se curve hacia arriba, acortando el horizonte (k<1), o crear capas que causen desvanecimiento por trayectos múltiples.

Desvanecimiento y Otros Fenómenos

Incluso con una línea de vista aparentemente despejada, los enlaces de microondas pueden experimentar fluctuaciones en la intensidad de la señal, conocidas como desvanecimiento (fading). Los tipos de desvanecimiento más relevantes para microondas son:

• Desvanecimiento por Trayectos Múltiples: Ocurre cuando la señal llega a la antena receptora por múltiples caminos, no solo el directo. Esto puede deberse a reflexiones en superficies como cuerpos de agua, terreno plano, edificios o incluso capas atmosféricas. Las señales que llegan por diferentes caminos tienen diferentes retardos y fases, lo que puede causar interferencia constructiva o destructiva, resultando en aumentos o caídas en la intensidad de la señal. Este tipo de desvanecimiento es un desafío importante para los enlaces de microondas de larga distancia.
• Desvanecimiento por Lluvia: Las microondas, especialmente aquellas por encima de los 10 GHz, son significativamente afectadas por la lluvia, la nieve, el granizo y la niebla densa. Las gotas de agua absorben y dispersan la energía de las ondas de radio, debilitando la señal. La intensidad de la atenuación depende de la frecuencia, la intensidad de la precipitación y la longitud del trayecto afectado por la lluvia. La atenuación por lluvia es a menudo el factor limitante en la disponibilidad de enlaces de microondas de alta frecuencia en regiones con altas tasas de precipitación.
• Desvanecimiento por Absorción Atmosférica: Ciertas frecuencias de microondas pueden ser absorbidas por gases atmosféricos como el oxígeno y el vapor de agua. Hay picos de absorción a frecuencias específicas (ej. ~24 GHz por vapor de agua, ~60 GHz por oxígeno). Los enlaces se diseñan para operar en bandas de frecuencia que eviten estos picos, pero una pequeña absorción siempre está presente.

Comparación: Microondas vs. Frecuencias Bajas (Ej. FM Radio)

Para entender mejor la propagación de microondas, es útil contrastarla con la de frecuencias más bajas, como las utilizadas en la radiodifusión FM (aproximadamente 88-108 MHz), que operan en la banda de VHF (Very High Frequency).

Como se ve, las microondas son excelentes para enlaces punto a punto de alta capacidad donde se puede garantizar la línea de vista, mientras que las frecuencias de FM son mejores para la radiodifusión punto a multipunto que necesita cubrir áreas amplias, superando algunos obstáculos.

Diseño y Planificación de Enlaces de Microondas

Dada la estricta dependencia de la línea de vista y la sensibilidad a los factores ambientales, el diseño y la planificación de un radioenlace por microondas son procesos meticulosos. Incluyen:

• Estudio de Sitio (Site Survey): Visitar físicamente los puntos de inicio y fin para evaluar posibles obstáculos, alturas de torres necesarias y condiciones del terreno.
• Perfil de Trayecto (Path Profiling): Utilizar software especializado con datos topográficos para modelar el terreno entre los dos puntos y calcular la altura necesaria de las antenas para asegurar que tanto la línea de vista directa como la zona de Fresnel estén despejadas.
• Cálculo de Presupuesto de Enlace (Link Budget): Determinar la potencia de transmisión, la ganancia de las antenas, las pérdidas del cable y conector, las pérdidas por propagación (incluida la atenuación por lluvia y desvanecimiento) para asegurar que la señal que llega al receptor sea lo suficientemente fuerte para mantener la calidad y disponibilidad deseadas del servicio.
• Selección de Frecuencia y Antena: Elegir la banda de frecuencia adecuada considerando la distancia, la capacidad requerida, la disponibilidad del espectro y las condiciones climáticas (especialmente la lluvia). Seleccionar antenas con la ganancia y el ancho de haz apropiados.
• Mitigación del Desvanecimiento: Implementar técnicas como diversidad de espacio (usar dos antenas receptoras separadas verticalmente) o diversidad de frecuencia (usar dos canales en diferentes frecuencias) para combatir el desvanecimiento por trayectos múltiples.

Aplicaciones Comunes

La propagación en línea de vista, a pesar de sus limitaciones, hace que los radioenlaces de microondas sean ideales para:

• Backhaul de redes celulares (conectando torres con la red central).
• Enlaces entre edificios en un campus o una ciudad (redes metropolitanas).
• Conexiones de última milla para clientes empresariales.
• Enlaces de respaldo para fibra óptica.
• Conexiones temporales o de emergencia.
• Enlaces de contribución y distribución en radiodifusión y televisión.

Preguntas Frecuentes

¿Puede un radioenlace microondas atravesar paredes o edificios?
No de manera efectiva. Las microondas son fácilmente bloqueadas por la mayoría de los materiales de construcción. Requieren una línea de vista clara.

¿Cuál es la distancia máxima de un radioenlace microondas?
Depende principalmente de la altura de las antenas, la frecuencia y el terreno. Típicamente, van desde unos pocos kilómetros hasta 50-70 km en condiciones óptimas, limitados principalmente por la curvatura terrestre y la necesidad de despejar la zona de Fresnel.

¿Cómo afecta la lluvia a un enlace microondas?
La lluvia absorbe y dispersa la energía de las microondas, causando atenuación. Este efecto aumenta con la frecuencia y la intensidad de la lluvia, pudiendo interrumpir el enlace en lluvias fuertes (atenuación por lluvia).

¿Qué es el desvanecimiento en un enlace microondas?
El desvanecimiento es una variación temporal en la intensidad de la señal recibida. Puede ser causado por trayectos múltiples (señales que llegan por diferentes caminos) o por condiciones atmosféricas (refracción variable, lluvia).

¿Por qué se usan antenas parabólicas en muchos radioenlaces microondas?
Las antenas parabólicas son altamente direccionales. Esto significa que concentran la energía de la señal en un haz estrecho, aumentando la ganancia de la antena y permitiendo transmitir y recibir señales débiles a largas distancias, además de reducir la interferencia con otros enlaces.

Conclusión

En resumen, la propagación de las ondas de radio utilizadas en los radioenlaces por microondas se basa fundamentalmente en el principio de la propagación en línea de vista. Las características físicas de las microondas, con sus cortas longitudes de onda, hacen que no se difracten significativamente alrededor de obstáculos y sean susceptibles a la absorción y reflexión. Si bien esto impone la necesidad crucial de tener un camino despejado, incluyendo la vital zona de Fresnel, también permite el uso de antenas direccionales para lograr enlaces de alta capacidad. Los desafíos como la curvatura terrestre, los obstáculos físicos, el desvanecimiento por trayectos múltiples y la atenuación por lluvia deben ser cuidadosamente considerados y mitigados durante la planificación y el diseño para asegurar la fiabilidad y disponibilidad de estos enlaces, que son indispensables en la infraestructura de telecomunicaciones moderna.
