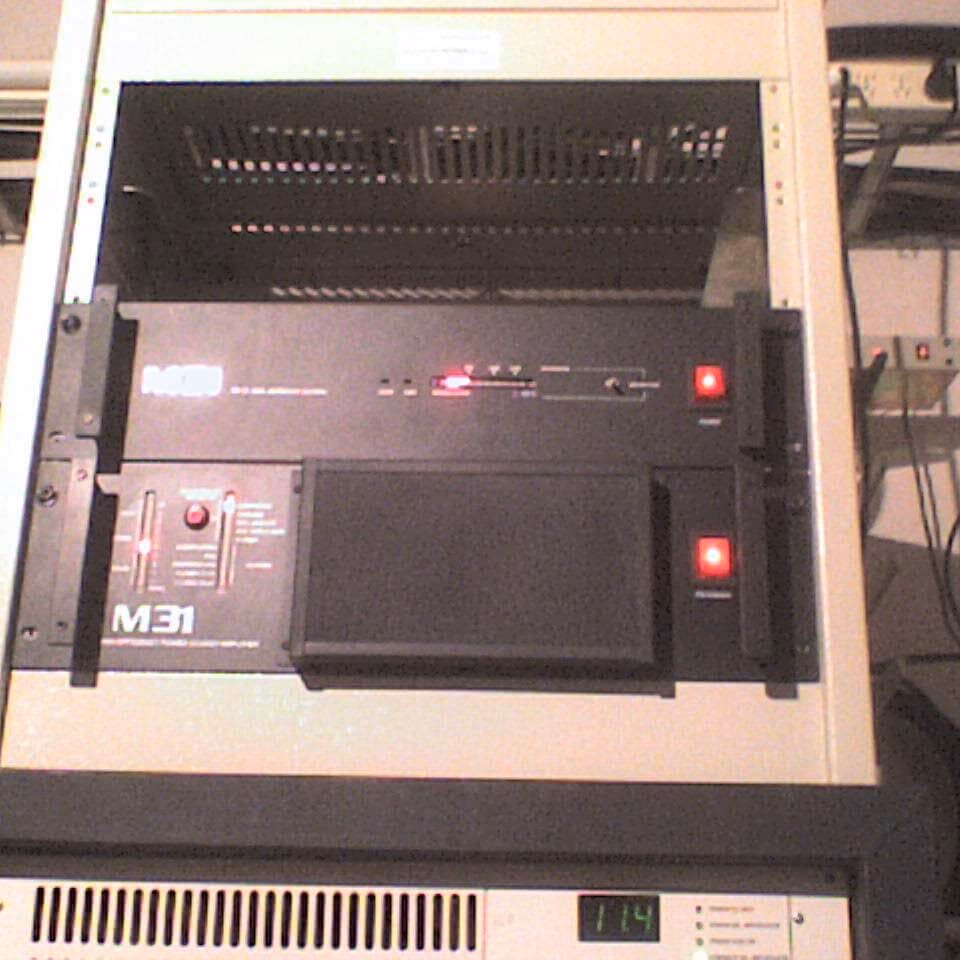

¿Qué es un Equipo FM de Radio?

Cuando sintonizas tu estación de radio FM favorita, quizás te maravilles con la música, las voces o los programas que escuchas. Pero detrás de esa señal nítida que llega a tu receptor, existe una compleja red de tecnología y equipos especializados trabajando en conjunto. Un 'equipo FM' no es solo un aparato; es, en realidad, un sistema completo que permite capturar, procesar, modular y transmitir audio a través de las ondas de radio utilizando la técnica de Modulación de Frecuencia.

Entender qué es un equipo FM implica adentrarse en el viaje que realiza el sonido desde que es captado en un estudio hasta que es irradiado al aire para ser recibido por miles o millones de oyentes. Es un conjunto de eslabones tecnológicos, cada uno con una función crucial, que deben operar de manera coordinada para garantizar una transmisión de calidad.

El Sistema Completo: Del Estudio a la Antena

Para que una estación de radio FM pueda operar, se necesita una serie de componentes interconectados. Estos no se encuentran necesariamente en un solo lugar; a menudo, el estudio donde se genera el contenido está separado de la planta transmisora, donde se encuentra el equipo de alta potencia y la antena. Sin embargo, todos forman parte del 'equipo FM' de la estación.

Podemos dividir este sistema en varias etapas clave:

• Generación y Producción de Audio: Donde el sonido se crea o se reproduce.
• Procesamiento de Audio: Donde el sonido se optimiza para la transmisión.
• Modulación y Codificación Estéreo: Donde la señal de audio se prepara para ser transmitida en FM y, si es el caso, en estéreo.
• Transmisión: Donde la señal modulada se amplifica a la potencia necesaria.
• Irradiación: Donde la señal amplificada se envía al aire a través de la antena.
• Monitoreo y Control: Donde se supervisa la calidad y legalidad de la transmisión.

Los Componentes Clave Explicados

Detallemos ahora cada una de estas etapas y los equipos específicos que las componen:

El Estudio: Cuna del Sonido

Aquí es donde la magia sonora comienza. El equipo de estudio incluye:

• Micrófonos: Para captar voces e instrumentos.
• Consolas de Mezcla (Mesas de Sonido): Para combinar y equilibrar diferentes fuentes de audio (micrófonos, reproductores de música, llamadas telefónicas, etc.).
• Computadoras y Software de Automatización: Para reproducir música, jingles, comerciales y gestionar la programación.
• Reproductores de Audio: Como reproductores de CD, sistemas de audio digital, etc.
• Equipos de Comunicación: Teléfonos híbridos o sistemas VoIP para interactuar con los oyentes.
• Monitores de Audio: Altavoces y auriculares de alta calidad para escuchar y evaluar el sonido.

El objetivo en el estudio es obtener una señal de audio lo más limpia y profesional posible antes de enviarla a la siguiente etapa.

Procesamiento de Audio: Optimizando la Señal

Una vez que el audio sale de la consola de mezcla, pasa por equipos de procesamiento. Esta etapa es fundamental para asegurar que la señal de audio cumple con los estándares técnicos de transmisión y suena bien en una amplia variedad de receptores.

• Compresores y Limitadores: Reducen el rango dinámico del audio, haciendo que las partes suaves sean más audibles y evitando que las partes fuertes saturen el transmisor. Esto es crucial para mantener un volumen constante y maximizar la 'pegada' del sonido en el aire.
• Ecualizadores (EQ): Ajustan el balance tonal del audio, realzando o atenuando ciertas frecuencias para mejorar la claridad y el carácter del sonido.
• Procesadores Multibanda: Equipos más avanzados que dividen el audio en varias bandas de frecuencia y aplican procesamiento (compresión, limitación) de forma independiente a cada banda. Esto permite un control muy preciso sobre el sonido final y es clave para lograr el sonido distintivo de muchas estaciones FM.

El equipo de Procesamiento de Audio es vital; sin él, la señal podría sonar inconsistente, demasiado baja, o distorsionada al aire.

Modulación y Codificación Estéreo: Preparando la Señal para el Aire

Aquí es donde la señal de audio, ya procesada, se transforma en una señal de radiofrecuencia (RF) que puede ser transmitida. Para la radio FM, esto implica dos pasos principales:

• Codificador Estéreo (Stereo Encoder): Si la estación transmite en estéreo, este equipo toma las señales de audio del canal izquierdo y derecho y las combina en una única señal compleja conocida como señal Multiplex (MPX) o señal compuesta. Esta señal MPX contiene la información de suma (L+R, para compatibilidad con receptores mono) y la información de diferencia (L-R, modulada en una subportadora de 38 kHz) necesaria para reconstruir el estéreo en el receptor, además de una subportadora piloto de 19 kHz.
• Modulador FM: Este es el corazón técnico de la Modulación de Frecuencia. El modulador toma la señal de audio (mono o la señal MPX estéreo) y varía la frecuencia de una portadora de radiofrecuencia de acuerdo con la amplitud de la señal de audio. A mayor amplitud de la señal de audio, mayor es la desviación de la frecuencia portadora respecto a su frecuencia central asignada. La amplitud de la señal de audio determina *cuánto* se desvía la frecuencia, y la frecuencia de la señal de audio determina *con qué rapidez* ocurre esta desviación. A diferencia de la Amplitud Modulada (AM), donde se varía la amplitud de la portadora, en FM se varía la frecuencia, lo que la hace mucho menos susceptible al ruido e interferencias.

El resultado de esta etapa es una señal de RF de baja potencia, modulada en frecuencia con la información de audio, lista para ser amplificada.

El Transmisor: La Potencia de la Señal

El Transmisor es el equipo encargado de tomar la señal de RF de baja potencia generada por el modulador y amplificarla a la potencia necesaria para cubrir el área geográfica deseada. La potencia de un transmisor FM puede variar enormemente, desde unos pocos vatios para estaciones de muy bajo alcance (LPFM - Low Power FM) o enlaces punto a punto, hasta decenas o incluso cientos de miles de vatios (kilovatios) para estaciones comerciales con cobertura regional o nacional.

Un transmisor típicamente consta de:

• Amplificadores de RF: Múltiples etapas de amplificación para elevar la potencia de la señal.
• Fuentes de Alimentación: Robustas para suministrar la energía necesaria a los amplificadores.
• Sistemas de Refrigeración: Ventiladores o sistemas líquidos para disipar el calor generado por los componentes de potencia.

La potencia del Transmisor es uno de los factores más importantes que determinan el alcance y la calidad de la señal que llega a los oyentes. Un transmisor eficiente y fiable es crucial para la operación continua de una estación.

La Antena y la Línea de Transmisión: El Enlace con el Oyente

Una vez que la señal ha sido amplificada por el transmisor, necesita ser enviada al aire. Aquí entran en juego la línea de transmisión y la Antena.

• Línea de Transmisión: Es el cable coaxial especializado o guía de onda que transporta la señal de RF de alta potencia desde la salida del transmisor hasta la Antena. Debe ser de baja pérdida para evitar que gran parte de la potencia se disipe en el camino.
• Antena: Es el dispositivo que convierte la energía eléctrica de la señal de RF en ondas electromagnéticas que se irradian al espacio. La Antena es tan importante como el transmisor para la cobertura. Su diseño, altura, ubicación y ganancia determinan cómo se distribuye la señal en el área de servicio. Las antenas FM suelen ser arrays de elementos dipolo o circulares, diseñados para irradiar la señal de forma horizontal o circular. La altura de la Antena, a menudo montada en una torre alta, es un factor crítico, ya que las señales FM viajan principalmente por línea de vista.

La combinación de un transmisor potente y una Antena bien diseñada y ubicada es lo que permite que la señal FM llegue a miles de receptores.

Monitoreo y Control: Asegurando la Calidad y la Legalidad

Para garantizar que la estación opera correctamente y cumple con las regulaciones (como los límites de desviación de frecuencia o la potencia de salida), se utilizan equipos de monitoreo:

• Monitor de Modulación: Mide la desviación de frecuencia y otros parámetros de la señal modulada para asegurar que está dentro de los límites permitidos y que la calidad de audio es óptima.
• Analizador de Espectro: Permite visualizar la señal de RF en el dominio de la frecuencia, ayudando a identificar problemas de interferencia o emisiones no deseadas.
• Medidores de Potencia: Para verificar la potencia de salida del transmisor.
• Sistemas de Control Remoto: Permiten monitorear y ajustar parámetros del transmisor y otros equipos desde una ubicación remota, lo cual es esencial si la planta transmisora está lejos del estudio.

Estos equipos son cruciales para el mantenimiento preventivo y correctivo, así como para la operación legal de la estación.

Tipos de Equipos FM: Escalas y Aplicaciones

Aunque los principios básicos son los mismos, el 'equipo FM' puede variar significativamente en tamaño, complejidad y costo dependiendo del tipo de estación:

• Estaciones de Bajo Consumo (LPFM): Utilizan transmisores de baja potencia (típicamente de 10 a 100 vatios). Su equipo es más compacto, menos costoso y diseñado para cubrir un área limitada, como una comunidad pequeña o un campus universitario.
• Estaciones Comerciales o Públicas de Alta Potencia: Operan con transmisores que van desde unos pocos kilovatios hasta cientos de kilovatios. Su equipo es mucho más grande, requiere instalaciones especiales (torres robustas, edificios con climatización y seguridad), sistemas de refrigeración avanzados y fuentes de alimentación trifásicas. La complejidad técnica y el costo son considerablemente mayores.
• Enlaces de Estudio a Transmisor (STL): A menudo, el estudio y la planta transmisora no están en el mismo lugar. Se utilizan equipos de enlace (STL - Studio-to-Transmitter Link), que pueden ser enlaces de radio dedicados en otras frecuencias (microondas) o conexiones a través de fibra óptica o internet de alta calidad, para enviar la señal de audio o MPX desde el estudio hasta el modulador en la planta transmisora. Aunque no transmiten al público general, son parte esencial del sistema de equipo FM de la estación.

La elección y configuración del equipo dependen directamente del propósito de la estación, el área de cobertura deseada y el presupuesto disponible.

Consideraciones Adicionales: Instalación y Mantenimiento

Tener el equipo adecuado es solo una parte de la historia. La correcta instalación es crítica. Las antenas deben ser montadas de forma segura en torres o estructuras elevadas, las líneas de transmisión deben ser instaladas correctamente para minimizar pérdidas y evitar problemas de adaptación de impedancia, y todos los equipos deben estar conectados y configurados según las especificaciones técnicas y las regulaciones locales.

El mantenimiento regular es igualmente importante. Los transmisores, especialmente los de alta potencia, generan mucho calor y contienen componentes que pueden degradarse con el tiempo. La limpieza, las inspecciones periódicas, la sustitución de piezas desgastadas y la calibración son esenciales para asegurar la fiabilidad, la eficiencia y la longevidad del equipo. Los problemas en cualquier parte de la cadena (desde un micrófono defectuoso hasta una conexión corroída en la Antena) pueden afectar la calidad o incluso interrumpir la transmisión.

El Lado del Oyente: El Receptor FM

Aunque este artículo se centra en el equipo de transmisión, es importante recordar la contraparte: el receptor FM. Ya sea una radio portátil, el sistema de audio de un automóvil o un sintonizador Hi-Fi doméstico, el receptor realiza el proceso inverso. Sintoniza la frecuencia portadora deseada, separa la señal modulada, demodula la señal FM para recuperar la señal MPX (o mono), y si es estéreo, el decodificador estéreo separa las señales L y R. Finalmente, amplifica el audio para que podamos escucharlo a través de altavoces o auriculares.

Tabla: Componentes Principales y su Función

Preguntas Frecuentes sobre Equipos FM

Aquí respondemos algunas dudas comunes sobre los equipos de radio FM:

¿Necesito una licencia para operar un equipo FM?

Sí, en la gran mayoría de los países, operar un transmisor FM (incluso de baja potencia) sin la autorización de la autoridad reguladora de telecomunicaciones es ilegal. Las frecuencias de radio son un recurso limitado y regulado para evitar interferencias y asegurar un uso ordenado del espectro.

¿Cuánto cuesta un equipo completo para una estación FM?

El costo varía enormemente. Un equipo básico para una estación LPFM podría costar desde unos pocos miles de dólares, mientras que el equipo para una estación comercial de alta potencia, incluyendo transmisores redundantes, antena en torre alta, equipos de estudio profesionales y sistemas de enlace, puede ascender a cientos de miles o incluso millones de dólares.

¿Cuál es el alcance de un equipo FM?

El alcance (o área de servicio) depende principalmente de la potencia del transmisor, la altura y el diseño de la Antena, la topografía del terreno y la densidad de edificaciones. Un transmisor de 100 vatios con buena Antena en un lugar elevado podría cubrir varios kilómetros, mientras que un transmisor de 100 kilovatios en una torre muy alta puede cubrir áreas de 50 a 100 km o más de radio.

¿Puedo construir mi propio transmisor FM?

Si bien es técnicamente posible construir transmisores de muy baja potencia (a menudo llamados 'micros transmisores' o 'transmisores escolares') con fines educativos o experimentales, operar cualquier transmisor con una potencia que pueda causar interferencia o que irradie más allá de un área muy restringida (como dentro de una casa) sin licencia es generalmente ilegal y puede acarrear sanciones.

¿Cómo se compara el equipo FM con el equipo AM?

Aunque ambos son sistemas de radiodifusión, los equipos difieren significativamente. La principal diferencia radica en la técnica de modulación (FM vs. AM) y las frecuencias utilizadas (88-108 MHz para FM vs. 530-1710 kHz para AM). Los transmisores AM operan en frecuencias mucho más bajas, requieren antenas mucho más grandes (a menudo torres muy altas que son parte de la Antena misma) y su procesamiento de audio es diferente debido a las características de propagación de las ondas AM.

Conclusión

En resumen, un equipo FM es el conjunto integrado de sistemas y dispositivos, que abarca desde los micrófonos en el estudio hasta la Antena en lo alto de una torre, todos trabajando armónicamente para llevar el sonido procesado y modulado a los receptores de los oyentes. Es una combinación de arte (la producción de audio) y ciencia (la ingeniería de RF) que ha definido gran parte de la radiodifusión moderna gracias a la robustez y calidad de sonido que ofrece la Modulación de Frecuencia. La próxima vez que disfrutes de tu estación FM favorita, recuerda toda la tecnología que hay detrás haciendo posible esa experiencia auditiva.
