En el vasto universo de las señales electrónicas, donde conviven innumerables frecuencias simultáneamente, a menudo necesitamos aislar un rango específico para su procesamiento. Aquí es donde entra en juego un componente fundamental: el filtro paso banda. Su función es tan crucial como su nombre lo indica: permitir que una banda de frecuencias 'pase' a través de él, mientras bloquea o atenúa drásticamente todas las frecuencias que se encuentran fuera de ese rango deseado. Imagina sintonizar tu estación de radio FM favorita; un filtro paso banda es parte de la magia que te permite escuchar solo esa estación y no la mezcla caótica de todas las demás que flotan en el aire.

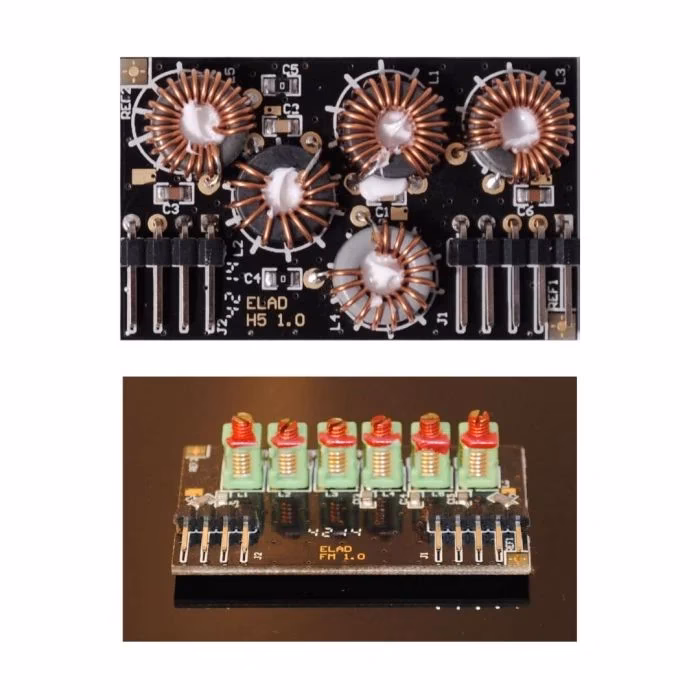

¿Qué Define a un Filtro Paso Banda?
Un filtro paso banda, conocido en inglés como 'band-pass filter' (BPF), es un dispositivo o circuito diseñado para transmitir frecuencias dentro de un intervalo determinado, conocido como la banda de paso, y atenuar (reducir significativamente) las frecuencias que están por debajo o por encima de este rango. Es, en esencia, lo opuesto a un filtro elimina banda (band-stop filter), que permite pasar todas las frecuencias excepto las de un rango específico.
La característica principal que define a un filtro paso banda es su ancho de banda. Este se calcula simplemente como la diferencia entre la frecuencia de corte superior y la frecuencia de corte inferior. Estas frecuencias de corte suelen definirse en el punto donde la señal se atenúa en 3 decibelios (dB) en comparación con la señal en el centro de la banda de paso. Cuanto más estrecho es el ancho de banda para un rendimiento dado, más selectivo es el filtro.
Otro parámetro importante, aunque más técnico, es el factor de forma. Este compara el ancho de banda medido en diferentes niveles de atenuación (por ejemplo, a -3 dB y a -30 dB). Un factor de forma más cercano a 1 indica un filtro más 'ideal' con transiciones muy abruptas entre la banda de paso y las bandas de rechazo.
El Comportamiento Real vs. el Ideal
En teoría, un filtro paso banda 'ideal' tendría una banda de paso perfectamente plana (todas las frecuencias dentro de ella pasarían sin amplificación ni atenuación) y atenuaría completamente todas las frecuencias fuera de esta banda. Sin embargo, en la práctica, los filtros reales no son ideales. La transición entre la banda de paso y las bandas de rechazo no es instantánea. Existe una región justo fuera de la banda de paso donde las frecuencias se atenúan, pero no se bloquean por completo. Esto se conoce como el 'roll-off' o caída del filtro, y generalmente se mide en dB de atenuación por octava o década de frecuencia. Un diseño de filtro busca minimizar este roll-off para que el filtro se acerque lo más posible al rendimiento ideal, aunque esto a menudo implica compromisos, como pequeñas ondulaciones (ripple) dentro de la banda de paso o en la banda de rechazo.
Un factor clave que caracteriza a un filtro paso banda es su factor Q (factor de calidad). El factor Q es inversamente proporcional al ancho de banda fraccional (ancho de banda dividido por la frecuencia central). Un filtro con un factor Q alto tendrá un ancho de banda estrecho y se considera un filtro de banda estrecha. Por el contrario, un filtro con un factor Q bajo tendrá un ancho de banda amplio y se considera un filtro de banda ancha.
Tipos Fundamentales de Filtros
Para entender completamente los filtros paso banda, es útil conocer los otros tipos básicos de filtros de frecuencia:
| Tipo de Filtro | Función Principal | Ejemplo de Aplicación |
|---|---|---|
| Filtro Paso Bajo | Permite pasar frecuencias por debajo de un límite y atenúa las superiores. | Eliminar ruido de alta frecuencia en una señal de audio. |
| Filtro Paso Alto | Permite pasar frecuencias por encima de un límite y atenúa las inferiores. | Eliminar zumbidos de baja frecuencia en un micrófono. |
| Filtro Paso Banda | Permite pasar frecuencias dentro de un rango y atenúa las que están fuera. | Sintonizar una estación de radio específica. |
| Filtro Elimina Banda (o Rechaza Banda) | Atenúa frecuencias dentro de un rango específico y permite pasar las que están fuera. | Eliminar un zumbido de 60 Hz en un equipo de audio. |
En procesamiento digital de señales (DSP), donde las señales se representan mediante números y se procesan con algoritmos informáticos, un filtro paso banda es simplemente un algoritmo que realiza la misma función de selectividad de frecuencia. El concepto de filtro paso banda no se limita a la electrónica; también se utiliza en filtros ópticos (materiales que permiten pasar una banda específica de frecuencias de luz) y filtros acústicos (estructuras que permiten pasar ondas sonoras de una banda específica de frecuencias).
Aplicaciones Clave de los Filtros Paso Banda
La utilidad de los filtros paso banda se extiende a través de numerosas disciplinas. Son componentes indispensables en la tecnología moderna.
Telecomunicaciones Inalámbricas

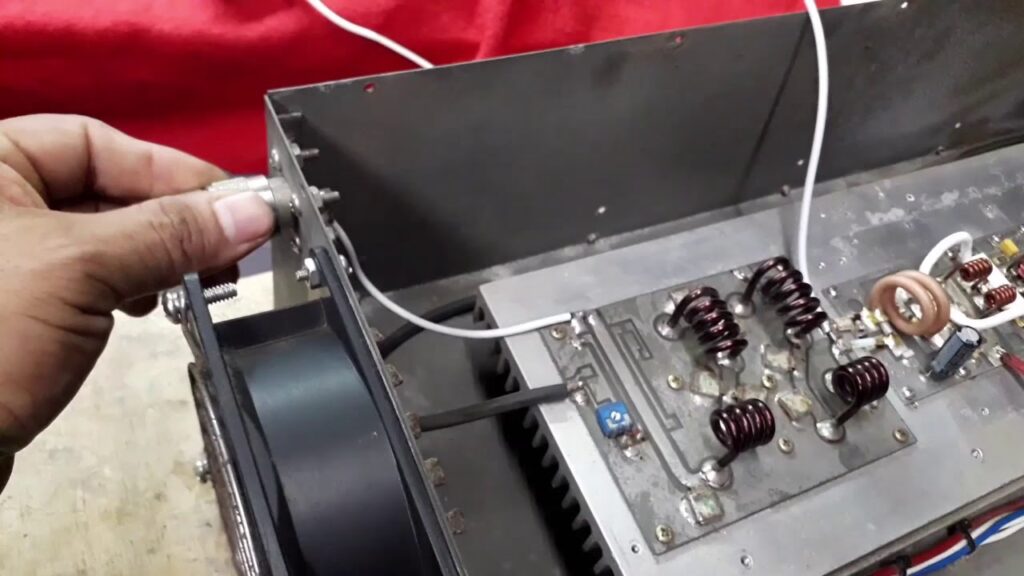

Una de las aplicaciones más comunes y críticas es en los transmisores y receptores inalámbricos, como los de radio FM, televisión, Wi-Fi y comunicaciones móviles. En un transmisor, un filtro paso banda limita el ancho de banda de la señal de salida a la banda de frecuencia asignada para esa transmisión. Esto es vital para evitar que el transmisor cause interferencias a otras estaciones o servicios que operan en frecuencias adyacentes.
En un receptor, el filtro paso banda es igualmente crucial. Permite que el receptor 'escuche' o decodifique solo las señales dentro del rango de frecuencia seleccionado al que está sintonizado el usuario. Esto evita que señales no deseadas (de otras estaciones, ruido o interferencias) lleguen al resto del circuito. Las señales fuera de la banda pueden saturar o incluso dañar los componentes del receptor, o crear productos de mezcla no deseados que caen dentro de la banda y perturban la señal de interés. Los receptores de banda ancha son particularmente vulnerables a este tipo de interferencia, lo que hace que los filtros paso banda sean esenciales para su correcto funcionamiento. Además, un filtro paso banda adecuado optimiza la relación señal-ruido (SNR) y mejora la sensibilidad del receptor, permitiendo captar señales débiles.
En ambos casos, transmisor y receptor, filtros paso banda bien diseñados con el ancho de banda óptimo para el modo y la velocidad de comunicación utilizados maximizan el número de transmisores de señal que pueden coexistir en un sistema, minimizando la interferencia o la competencia entre señales.
Acústica y Cajas de Altavoces
En el diseño de sistemas de audio, particularmente en cajas de altavoces, se pueden utilizar diseños que simulan el comportamiento de un filtro paso banda eléctrico. Las cajas compuestas o 'band-pass' de 4º orden, por ejemplo, consisten en una caja sellada detrás del altavoz y una cámara con puerto (ventilada) delante. La radiación de la parte trasera del cono queda atrapada, mientras que la radiación de la parte delantera pasa a través del puerto. Esto modifica la resonancia del altavoz para que solo reproduzca eficientemente un rango específico de frecuencias (típicamente graves o subgraves), actuando como un filtro paso banda acústico.
Existen diseños más complejos, como las cajas de 6º orden (con puertos en ambos lados del altavoz) o de 8º orden (más difíciles de diseñar y construir con precisión), que crean respuestas de paso banda aún más estrechas, a menudo utilizadas en competiciones de nivel de presión sonora donde se busca maximizar la salida en una frecuencia muy específica.
Ciencias Atmosféricas y Economía
Más allá de la electrónica y la acústica, los filtros paso banda encuentran aplicación en el análisis de datos en diversas áreas. En las ciencias atmosféricas, es común aplicar filtros paso banda a datos meteorológicos recientes (por ejemplo, con un rango de periodo de 3 a 10 días) para aislar y estudiar fenómenos como los ciclones, que se manifiestan como fluctuaciones dentro de ese rango de periodos temporales.
En economía, los filtros paso banda se utilizan para extraer el componente del ciclo económico de las series temporales económicas (como el PIB, la inversión o el consumo). Esto ayuda a identificar más claramente las expansiones y contracciones en la actividad económica. Sin embargo, es importante tener en cuenta que los datos económicos a menudo tienen propiedades estadísticas diferentes a las de la ingeniería, y el uso de filtros 'ideales' (con transiciones abruptas) puede introducir distorsiones o ciclos falsos. Se han desarrollado filtros paso banda adaptativos, como los modelos basados en filtros propuestos por Harvey y Trimbur, que se ajustan mejor a la naturaleza estocástica de los datos macroeconómicos y proporcionan evaluaciones más precisas de las fluctuaciones del ciclo económico.
Comunicaciones Inalámbricas Avanzadas (4G y 5G)
En el desarrollo de tecnologías de comunicación inalámbrica de última generación, como 4G y 5G, los filtros paso banda planares son esenciales para suprimir el ruido de radiofrecuencia (RF) y eliminar señales no deseadas. El ruido de RF es una preocupación importante en estos sistemas de alta frecuencia. Se investigan y utilizan diversos diseños de filtros (como combinados, 'hairpin', línea acoplada paralela, impedancia escalonada y stub de impedancia) para lograr baja pérdida de inserción (poca atenuación dentro de la banda de paso) con un tamaño compacto. La necesidad de respuestas de frecuencia asimétricas, por ejemplo, puede ayudar a reducir el número de resonadores, la pérdida de inserción, el tamaño y el costo de producción del circuito.
Un ejemplo específico es el diseño de un filtro paso banda acoplado cruzado de 4 polos, diseñado para cubrir los espectros de 2.5-2.6 GHz (para 4G) y 3.4-3.7 GHz (para 5G). Estos filtros, desarrollados a partir de diseños más simples, ofrecen un tamaño compacto y una estructura sencilla, lo que facilita su implementación. Además, presentan un buen rendimiento en la supresión de ruido de RF con alta selectividad y rechazo en la banda de parada, baja pérdida de inserción y buen retardo de grupo y pérdida de retorno.
Recolectores de Energía (Energy Scavengers)
Los recolectores de energía son dispositivos que buscan capturar eficientemente la energía del entorno, como la energía proveniente de vibraciones, y convertirla en energía eléctrica útil. Se pueden implementar filtros paso banda mecánicos en estos dispositivos. Un ejemplo es un conjunto de vigas en voladizo (cantilever beams), conocido como sistema viga-masa. Al elegir dimensiones apropiadas para las vigas y las masas, este sistema puede actuar como un filtro paso banda mecánico, resonando y generando energía eléctrica solo cuando se expone a vibraciones dentro de un rango de frecuencia específico. Aunque el diseño de estos filtros mecánicos es complejo, son prometedores para recolectar energía de fuentes de vibración con frecuencias de potencia pico distintas.
Neurociencia y Astronomía
En neurociencia, se ha demostrado que las propiedades de respuesta de las células simples de la corteza visual se asemejan a los filtros de Gabor, que son de paso banda. Esto sugiere que el cerebro utiliza principios de filtrado de frecuencia para procesar información visual.
En astronomía, los filtros paso banda ópticos son herramientas esenciales para permitir que solo una porción específica del espectro de luz alcance un instrumento. Esto ayuda en diversas aplicaciones, como determinar la posición de las estrellas en la secuencia principal (diagrama de Hertzsprung-Russell), identificar corrimientos al rojo (redshifts) de galaxias distantes, y muchas otras investigaciones que requieren aislar la luz de objetos o procesos a longitudes de onda particulares.
Preguntas Frecuentes sobre Filtros Paso Banda
¿Cuál es la función principal de un filtro paso banda?
Su función principal es permitir que las señales con frecuencias dentro de un rango específico (la banda de paso) pasen a través de él, mientras bloquea o atenúa significativamente las frecuencias que están fuera de ese rango (en las bandas de rechazo).
¿En qué se diferencia un filtro paso banda de un filtro paso alto o paso bajo?
Un filtro paso bajo deja pasar frecuencias por debajo de un umbral, un filtro paso alto deja pasar frecuencias por encima de un umbral, y un filtro paso banda combina ambas funciones, dejando pasar solo las frecuencias entre dos umbrales (una frecuencia de corte inferior y una superior).
¿Qué significa el ancho de banda de un filtro paso banda?
El ancho de banda es la diferencia entre la frecuencia de corte superior e inferior. Representa la extensión del rango de frecuencias que el filtro permite pasar. Un ancho de banda estrecho indica alta selectividad.
¿Por qué son importantes los filtros paso banda en radio y telecomunicaciones?
Son esenciales para sintonizar una señal específica (estación) y rechazar todas las demás, evitando interferencias, optimizando la relación señal-ruido y protegiendo los componentes del receptor.
¿Los filtros paso banda solo existen en electrónica?
No, el concepto se aplica a otras áreas como la acústica, la óptica, el procesamiento digital de señales e incluso el análisis de datos en campos como la economía y las ciencias atmosféricas.
En resumen, el filtro paso banda es un componente versátil y fundamental en innumerables sistemas tecnológicos y analíticos. Su capacidad para seleccionar y aislar rangos de frecuencia específicos lo convierte en una herramienta indispensable para el procesamiento de señales, la comunicación, la investigación científica y muchas otras aplicaciones.
