El Balun: Héroe Oculto de tu Antena

En el fascinante mundo de la radio, donde las señales invisibles viajan por el aire, la conexión entre tu receptor y la antena es mucho más crítica de lo que parece. No es tan simple como unir dos cables; hay un desafío fundamental que, si no se aborda correctamente, puede degradar severamente la calidad de la señal que recibes o transmites. Este desafío radica en la diferencia entre cómo operan muchas antenas y cómo funcionan los cables de transmisión más comunes, como el coaxial. Aquí es donde entra en juego un componente discreto pero esencial: el balun.

Aunque su nombre pueda sonarte técnico o desconocido, el balun es un dispositivo ingenioso que actúa como un traductor eléctrico, asegurando que la energía de radiofrecuencia fluya de manera eficiente y sin problemas entre tu antena y tu equipo de radio. Comprender su función es clave para optimizar cualquier sistema de antena, ya sea para escuchar tus estaciones de FM favoritas, comunicarte por radioafición o incluso en aplicaciones de videovigilancia.

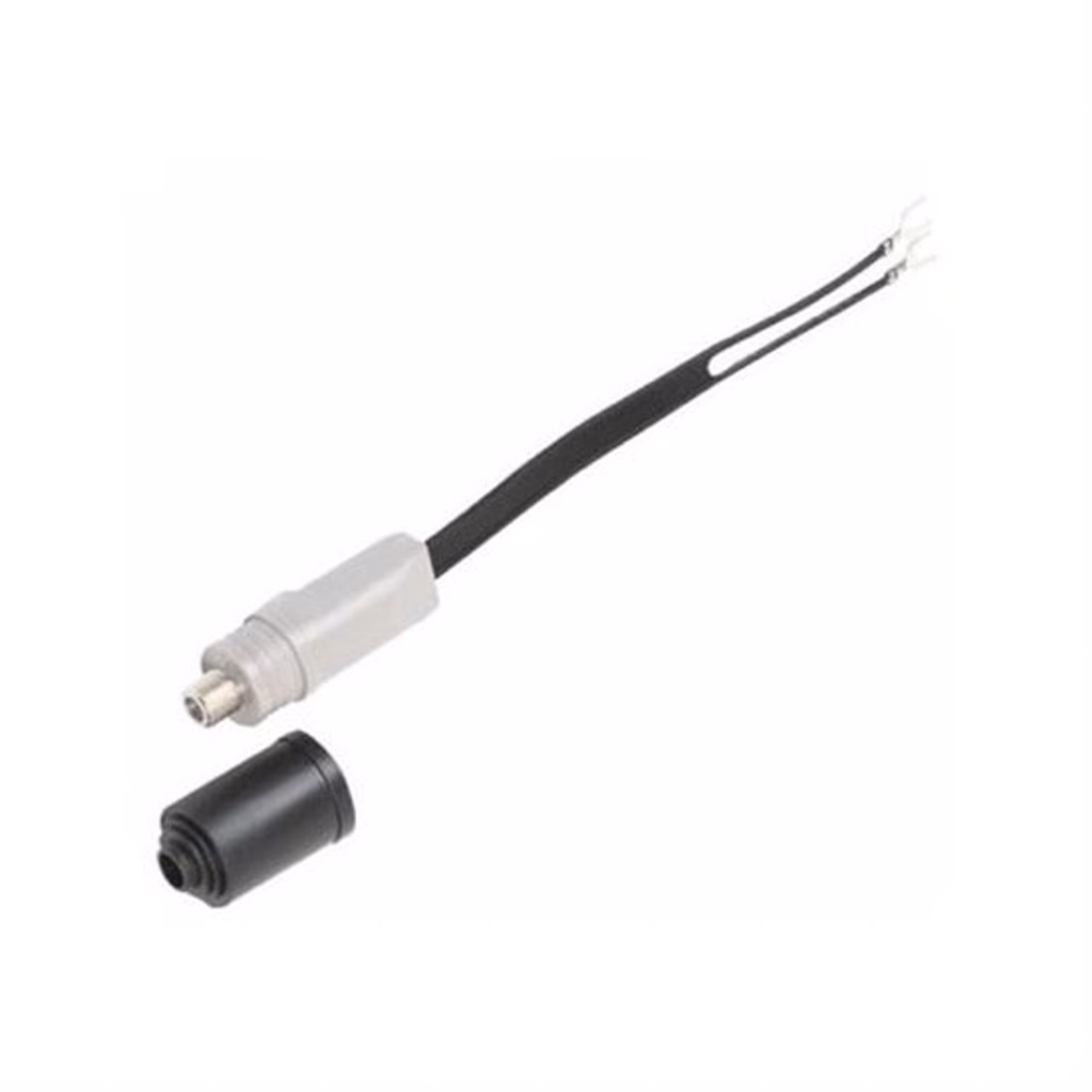

¿Qué es Exactamente un Balun?

La palabra "balun" es una contracción de "balanced to unbalanced", que se traduce como "equilibrado a desequilibrado". Esta descripción encapsula su función principal: convertir una señal o línea de transmisión que es equilibrada en una que es desequilibrada, o viceversa.

Para entender esto, pensemos en cómo viaja una señal eléctrica. En una línea *desequilibrada*, como un cable coaxial, la señal viaja principalmente por el conductor central, mientras que la malla exterior se usa como referencia (generalmente conectada a tierra). En contraste, en una línea *equilibrada*, la señal viaja por dos conductores, y la información se transmite como la diferencia de potencial entre ellos. Un ejemplo clásico de carga equilibrada es una antena dipolo, donde las señales llegan a los dos brazos de la antena en fases opuestas, creando un punto de alimentación equilibrado.

El problema surge cuando intentas conectar directamente una antena equilibrada (como un dipolo) a un cable desequilibrado (como un coaxial). Esta conexión directa crea un desequilibrio en el punto de unión, lo que puede llevar a una serie de problemas que afectan negativamente el rendimiento del sistema.

En esencia, un balun es un dispositivo conductor que realiza esta conversión de forma eficiente. Puede ser completamente reversible, funcionando tanto de equilibrado a desequilibrado como de desequilibrado a equilibrado, dependiendo de dónde se coloque en el sistema (entre la antena y el cable, o entre el cable y el equipo de radio, si es necesario).

¿Por Qué Son Necesarios los Baluns?

La necesidad de los baluns en los sistemas de antena y RF se deriva de varios factores críticos que, si no se abordan, pueden degradar significativamente el rendimiento.

Uno de los problemas más importantes es la prevención de la radiación o captación de señales por parte del conductor exterior (la malla) del cable coaxial. Cuando una antena equilibrada se conecta directamente a un cable coaxial sin un balun, el desequilibrio en el punto de conexión puede hacer que la malla del coaxial actúe como parte de la antena. Esto significa que el cable no solo transporta la señal deseada, sino que también irradia energía o capta ruido e interferencias del entorno. Estas corrientes de modo común (corrientes no deseadas que fluyen por la superficie exterior del cable) pueden causar:

• Interferencia con otros dispositivos electrónicos cercanos.
• Pérdida de señal durante la transmisión (la energía se irradia desde el cable en lugar de llegar a la antena).
• Un aumento del nivel de ruido en la recepción, dificultando la escucha de señales débiles.
• Problemas en equipos de transmisión, como realimentación de audio o fallos en modos de datos.

Además de mitigar las corrientes de modo común, los baluns son cruciales para la adaptación de impedancias. La impedancia es una medida de la oposición al flujo de corriente alterna. Para una transferencia de energía máxima entre la antena, la línea de transmisión y el equipo de radio, sus impedancias deben coincidir. Si la impedancia de una antena equilibrada no coincide con la impedancia característica del cable coaxial desequilibrado, se producirán reflexiones de señal y pérdidas. Un balun puede diseñarse no solo para la conversión de equilibrado a desequilibrado, sino también para transformar la impedancia, asegurando que la carga que ve el cable (la antena a través del balun) coincida con su propia impedancia característica (típicamente 50 o 75 ohmios para coaxial).

En resumen, un balun es necesario para:

• Convertir señales equilibradas de la antena a señales desequilibradas para el cable coaxial (y viceversa).
• Prevenir o reducir las corrientes de modo común en el cable coaxial.
• Facilitar la adaptación de impedancias entre la antena y la línea de transmisión.
• Maximizar la eficiencia de la transferencia de energía.
• Reducir el ruido y la interferencia.

Tipos Principales de Baluns

Existen diversas formas de construir un balun, adaptadas a diferentes frecuencias, niveles de potencia y aplicaciones. Se pueden clasificar de varias maneras, pero una distinción fundamental es entre baluns de tensión y baluns de corriente, y por su diseño o construcción.

Baluns de Tensión vs. Baluns de Corriente

Esta clasificación se basa en cómo el balun logra el equilibrio:

• Balun de Tensión: Intenta forzar voltajes iguales y opuestos en los terminales de la carga equilibrada con respecto a tierra. Son más simples de construir pero menos efectivos para prevenir corrientes de modo común, especialmente en líneas de transmisión largas.
• Balun de Corriente: Intenta forzar corrientes iguales y opuestas en los terminales de la carga equilibrada. Son mucho más efectivos para suprimir las corrientes de modo común en el cable coaxial y, por lo tanto, son generalmente preferidos para la mayoría de las aplicaciones de antena. La mayoría de los baluns utilizados en sistemas de antena son baluns de corriente.

Aquí una tabla comparativa simplificada:

able>

Baluns por Diseño o Construcción

La forma en que se construyen físicamente también define diferentes tipos:

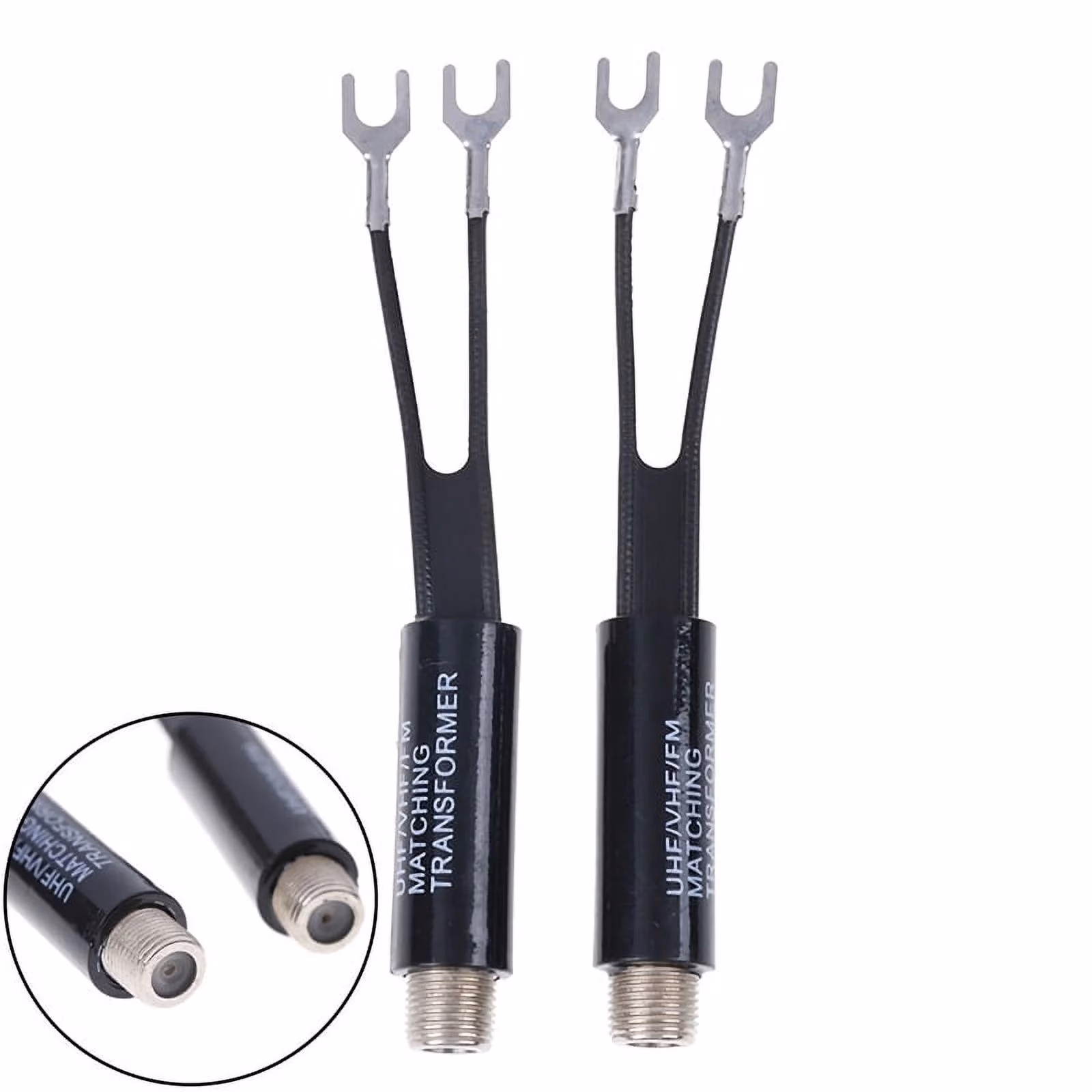

• Baluns Transformadores Clásicos: Utilizan un transformador con dos devanados separados (primario y secundario), a menudo enrollados en un núcleo de ferrita o aire. Proporcionan aislamiento eléctrico entre el lado equilibrado y desequilibrado. La relación de vueltas puede usarse para adaptación de impedancia (ej. un balun 1:4 transforma 50 ohmios desequilibrados a 200 ohmios equilibrados).
• Autotransformadores Baluns: Utilizan un único devanado con tomas intermedias. Son más simples y económicos que los transformadores con devanados separados, pero no proporcionan aislamiento galvánico.
• Baluns de Choque (o de Línea de Transmisión): No usan un núcleo magnético tradicional, sino que se basan en la inductancia creada al enrollar el propio cable coaxial o al pasarlo por un núcleo de ferrita. Crean una alta impedancia al flujo de corrientes de modo común en la superficie exterior del cable, bloqueándolas eficazmente. Son muy comunes y efectivos para prevenir la radiación del coaxial.
• Baluns Distribuidos: Diseños más complejos, a menudo implementados en circuitos impresos (PCB) o circuitos integrados, que utilizan la capacitancia y la inductancia entre las pistas para lograr la conversión y adaptación.

Baluns en Sistemas de Videovigilancia (CCTV)

Aunque nuestro foco principal es la radio, es interesante notar cómo los baluns se aplican en otros campos, como la videovigilancia. En sistemas CCTV, los baluns permiten enviar señales de video (y a veces alimentación) a través de cables de red de pares trenzados (UTP) en lugar de los cables coaxiales tradicionales. Esto es ventajoso porque el cable UTP es más económico, flexible y fácil de instalar en muchos entornos. En este contexto, los baluns convierten la señal de video de un formato coaxial (desequilibrado) a un formato compatible con el cable UTP (equilibrado).

Los tipos mencionados en el texto de CCTV (convencional, con movimiento, de 4 y 8 canales, con alimentación) son variaciones de baluns adaptados a las necesidades específicas de las instalaciones de cámaras de seguridad, a menudo agrupando conexiones o incluyendo la capacidad de transmitir energía junto con el video.

¿Cómo Saber si un Balun Funciona Correctamente?

Determinar si un balun está funcionando apropiadamente puede ser tan simple como observar la mejora en el rendimiento del sistema. Si al instalar el balun notas una reducción significativa del ruido o la interferencia, o si la calidad de la señal mejora (más fuerte o más clara), es un buen indicio de que está cumpliendo su función de mitigar las corrientes de modo común y facilitar la transferencia de señal.

Desde un punto de vista técnico, el funcionamiento correcto de un balun se relaciona con cuán cerca está de un "balance perfecto", es decir, cuán bien logra que las corrientes o voltajes en el lado equilibrado sean iguales y opuestos, y cuán efectivamente bloquea las corrientes de modo común. Para una verificación más rigurosa en entornos profesionales o de radioafición, se pueden utilizar instrumentos como analizadores de red o medidores de corrientes de modo común para evaluar su rendimiento en el rango de frecuencia deseado y confirmar que la supresión de modo común es adecuada.

Aplicaciones Comunes de los Baluns

Aunque hemos destacado su uso en sistemas de antena de radio, los baluns tienen una amplia gama de aplicaciones en el campo de la electrónica y las telecomunicaciones:

• Antenas de Radiofrecuencia: Es su aplicación más conocida, vital para conectar antenas equilibradas (dipolos, antenas de cuadro, etc.) a líneas de transmisión desequilibradas (cable coaxial) y viceversa, asegurando la máxima transferencia de energía y minimizando la interferencia.
• Sistemas de Videovigilancia (CCTV): Permiten la transmisión de video y/o alimentación a través de cables de red de pares trenzados en lugar de coaxial.
• Comunicaciones de Datos: Se utilizan para convertir señales entre diferentes tipos de cables de red o interfaces, como en adaptadores para Ethernet sobre par trenzado.
• Líneas de Comunicación por Línea Eléctrica (PLC): Ayudan a acoplar las señales de comunicación a la red eléctrica.
• Amplificadores y Mezcladores de RF: Se usan para convertir señales de entrada/salida de un solo extremo (unbalanced) a diferenciales (balanced) para alimentar circuitos que operan de forma diferencial, como amplificadores o mezcladores.
• Equipos de Medición: Algunos equipos de prueba y medición de RF utilizan baluns para interactuar con circuitos equilibrados.

Preguntas Frecuentes sobre Baluns

Aquí respondemos algunas dudas comunes sobre estos componentes esenciales:

¿Dónde debe colocarse un balun?
Generalmente, un balun debe colocarse lo más cerca posible del punto de alimentación de la antena para convertir la señal equilibrada de la antena a desequilibrada antes de que ingrese al cable coaxial. Esto minimiza la longitud de cable desequilibrado que podría captar o irradiar ruido. En algunos casos, si se usa un cable de transmisión equilibrado (como línea de escalera), se podría usar otro balun en el extremo del equipo de radio para convertir la señal de nuevo a desequilibrada para la entrada del receptor o transmisor.

¿Un balun es simplemente un transformador?
Aunque muchos baluns utilizan principios de transformador (con devanados y a veces núcleos), no todos los baluns son transformadores en el sentido clásico. Los baluns de choque o de línea de transmisión, por ejemplo, funcionan más bloqueando las corrientes de modo común utilizando la inductancia del cable o núcleos de ferrita. Además, incluso los baluns basados en transformadores están diseñados específicamente para manejar señales de radiofrecuencia y las impedancias asociadas, lo que los hace más especializados que un transformador de potencia común.

¿Puede un balun reducir el ruido?
Sí, un balun puede reducir significativamente el ruido. Su función principal de bloquear las corrientes de modo común en la malla del cable coaxial evita que el cable capte ruido e interferencia del entorno y lo lleve al receptor. Al eliminar o reducir este ruido no deseado que viaja por la línea de transmisión, el balun ayuda a reducir el nivel de ruido general que llega al receptor, permitiendo que las señales deseadas se escuchen o reciban con mayor claridad.

¿Cuál es la principal ventaja de usar un balun?
La principal ventaja, especialmente en sistemas de antena, es asegurar una transferencia de energía eficiente y limpia entre la antena y el equipo. Esto se logra al convertir la señal entre formatos equilibrados y desequilibrados correctamente y al suprimir las corrientes no deseadas en el cable de transmisión. El resultado es un mejor rendimiento de la antena, menos interferencia y una señal más fuerte y clara, tanto en transmisión como en recepción.

Conclusión

El balun es un componente fundamental que a menudo pasa desapercibido, pero cuyo papel es vital para el correcto funcionamiento de muchos sistemas de radiofrecuencia, especialmente aquellos que involucran antenas. Al comprender su función de convertir señales equilibradas a desequilibradas y suprimir corrientes no deseadas, podemos apreciar cómo contribuye a una transmisión y recepción de señal más limpia, eficiente y libre de interferencias. Ya sea que seas un aficionado a la radio, un profesional de telecomunicaciones o simplemente alguien interesado en cómo funciona la tecnología que nos rodea, reconocer la importancia del balun es un paso más para desentrañar los misterios del mundo de la radiofrecuencia y optimizar el rendimiento de tus sistemas.
