Cuando sintonizas tu estación de radio FM favorita, rara vez te detienes a pensar en la compleja tecnología que hace posible que esa señal llegue a tus oídos con tanta fidelidad. Detrás de esa transmisión nítida se encuentra un concepto fundamental en las telecomunicaciones: el ancho de banda. Entender el ancho de banda de una señal de radio FM no solo es crucial para comprender cómo funciona la transmisión, sino también para apreciar por qué el espectro radioeléctrico es un recurso tan valioso y cuidadosamente administrado.
El ancho de banda, en términos sencillos, se refiere al rango de frecuencias que ocupa una señal en el espectro radioeléctrico. Es como la 'autopista' por la que viaja la información. Una señal de voz simple requiere un ancho de banda relativamente estrecho, mientras que una señal de música de alta calidad o una señal de televisión necesitarán una 'autopista' mucho más amplia para transportar toda la información necesaria. La radio FM, conocida por su resistencia al ruido y su buena calidad de audio, tiene características de ancho de banda muy particulares que la distinguen de otras formas de modulación como la AM.
¿Qué es el Ancho de Banda de una Señal FM?

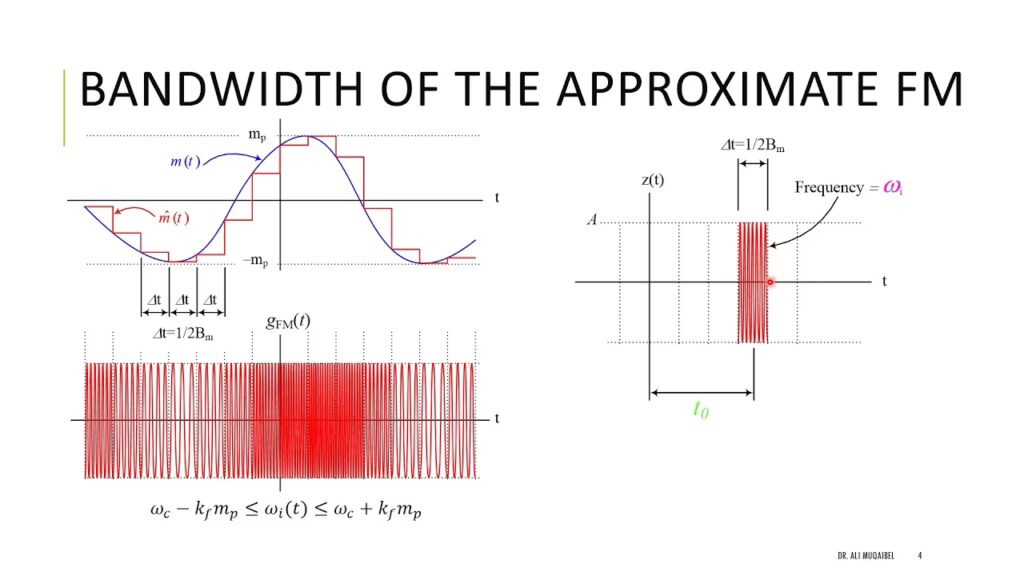

Para responder a esta pregunta, primero debemos entender cómo funciona la Modulación de Frecuencia (FM). A diferencia de la Modulación de Amplitud (AM), donde la amplitud de la onda portadora varía según la señal de información (por ejemplo, audio), la FM mantiene constante la amplitud de la onda portadora y varía su frecuencia. La cantidad en que la frecuencia de la portadora se desvía de su frecuencia central se llama desviación de frecuencia, y esta desviación es proporcional a la amplitud de la señal de información.
Esta forma de modulación tiene una consecuencia matemática fascinante: la señal de FM modulada no solo tiene la frecuencia portadora original, sino que también genera una serie infinita de frecuencias laterales (bandas laterales) que se extienden a ambos lados de la portadora. La amplitud de estas bandas laterales disminuye a medida que se alejan de la frecuencia central, pero matemáticamente, su número es infinito.
La Paradoja: ¿Por Qué el Ancho de Banda FM es Teóricamente Infinito?
Aquí reside la aparente paradoja. Basándonos en el análisis matemático riguroso de una señal FM (utilizando funciones de Bessel, por ejemplo), se demuestra que la modulación de frecuencia genera un espectro de frecuencias que, en teoría pura, se extiende infinitamente. Esto significa que, para transmitir *toda* la información contenida en la señal modulada sin perder absolutamente nada, necesitaríamos un ancho de banda literal e infinitamente grande. Esto es inviable en el mundo real, donde el espectro de frecuencias es un recurso limitado.
El Concepto de Ancho de Banda Efectivo: La Regla de Carson
Dado que el ancho de banda teórico infinito no es práctico, en la ingeniería de telecomunicaciones utilizamos el concepto de ancho de banda efectivo o práctico. Este ancho de banda se define como el rango de frecuencias que contiene la mayor parte de la potencia de la señal modulada. Más allá de este rango, la potencia de las bandas laterales es tan pequeña que su contribución a la señal recibida es insignificante y puede ser despreciada sin afectar significativamente la calidad de la transmisión.
La regla más utilizada para estimar este ancho de banda efectivo para una señal FM es la Regla de Carson. Esta regla establece que la mayor parte (aproximadamente el 98-99%) de la potencia de una señal FM está contenida dentro de un ancho de banda (BW) dado por la siguiente fórmula:
BW ≈ 2 * (Δf + fm_max)
Donde:
- Δf (Delta F) es la desviación de frecuencia máxima de la portadora.
- fm_max es la frecuencia máxima de la señal de información (la frecuencia de audio más alta que se transmite).
Esta regla nos da una estimación mucho más manejable y práctica del ancho de banda necesario para una transmisión FM de alta calidad.
Aplicación Práctica: El Ancho de Canal para Radiodifusión FM
En la práctica de la radiodifusión FM comercial, los organismos reguladores de telecomunicaciones (como la FCC en Estados Unidos o entidades similares en otros países) asignan a cada estación un 'canal' con un ancho de banda específico. Este ancho de banda asignado es mayor que el ancho de banda efectivo calculado por la Regla de Carson para una señal de audio mono estándar, con el fin de acomodar otras señales y garantizar la separación entre estaciones.
En la mayoría de los países, el ancho de canal estándar para una estación de radio FM es de 200 kHz (0.2 MHz). Este canal de 200 kHz se centra en la frecuencia asignada a la estación. Dentro de este ancho de banda se transmiten no solo la señal de audio principal (mono), sino también la información necesaria para la transmisión estéreo (utilizando una subportadora a 38 kHz), a menudo una subportadora para el Sistema de Datos de Radio (RDS) a 57 kHz, y potencialmente otras subportadoras de Servicios de Comunicaciones Auxiliares (SCA) para fines privados.
Además, los 200 kHz incluyen 'bandas de guarda' a cada lado del ancho de banda efectivo utilizado por la señal principal. Estas bandas de guarda son espacios de frecuencia sin señal que ayudan a prevenir la interferencia entre estaciones adyacentes en el dial. Si una estación operara demasiado cerca en frecuencia a otra y sus anchos de banda efectivos se solaparan, causarían interferencia mutua, degradando la recepción para los oyentes.
Factores que Influyen en el Ancho de Banda FM
Según la Regla de Carson, dos factores principales determinan el ancho de banda efectivo de una señal FM:
- Desviación de Frecuencia (Δf): Una mayor desviación de frecuencia (lo que ocurre con señales de audio más fuertes) aumenta el ancho de banda necesario. En la radiodifusión FM, la desviación máxima permitida suele ser de ±75 kHz para la señal modulada principal (incluyendo mono y estéreo).
- Frecuencia Máxima de Modulación (fm_max): La frecuencia más alta de la señal de audio o información que se transmite también afecta el ancho de banda. Para audio de alta fidelidad, fm_max suele ser de hasta 15 kHz. Sin embargo, la presencia de subportadoras (como estéreo a 38 kHz o RDS a 57 kHz) aumenta efectivamente la fm_max del *conjunto* de la señal moduladora compuesta, requiriendo un ancho de banda mayor del que se necesitaría solo para audio mono de 15 kHz.
Aplicando la Regla de Carson a la radiodifusión FM estándar (Δf = 75 kHz, fm_max para la señal compuesta incluyendo estéreo/RDS puede considerarse alrededor de 60-70 kHz para una estimación gruesa que refleje las subportadoras más altas), podemos ver cómo se justifica un ancho de banda efectivo que se acerca a los 200 kHz asignados. Por ejemplo, con Δf=75 kHz y fm_max=70 kHz (considerando subportadoras), BW ≈ 2 * (75 + 70) = 2 * 145 = 290 kHz. Esto muestra que la regla es una *estimación*, y las regulaciones prácticas (200 kHz de ancho de canal) se basan en un balance entre eficiencia espectral y calidad de señal, asegurando que la mayor parte de la potencia caiga dentro del canal asignado, aunque teóricamente haya componentes fuera de él.
Comparación: Ancho de Banda FM vs. AM
Para poner en perspectiva el ancho de banda de FM, es útil compararlo con la Modulación de Amplitud (AM):
| Característica | Radio FM | Radio AM |
|---|---|---|
| Tipo de Modulación | Modulación de Frecuencia | Modulación de Amplitud |
| Ancho de Banda Teórico | Infinito | Limitado (2 * fm_max) |
| Ancho de Banda Práctico / Efectivo (Radiodifusión) | Aprox. 200 kHz (canal asignado) | Aprox. 10 kHz (canal asignado) |
| Dependencia del Ancho de Banda Efectivo | Desviación de Frecuencia (Δf) y Frecuencia Máxima de Modulación (fm_max) | Frecuencia Máxima de Modulación (fm_max) |
| Resistencia al Ruido | Alta (el ruido suele ser de amplitud, no afecta la frecuencia) | Baja (el ruido de amplitud afecta la señal) |
| Calidad de Audio Potencial | Alta (mayor ancho de banda permite transmitir frecuencias de audio más altas) | Más Baja (ancho de banda limitado restringe frecuencias de audio) |
Como se ve, la FM requiere un ancho de banda significativamente mayor que la AM para transmitir audio. Esta es una de las razones por las que las estaciones de AM y FM operan en bandas de frecuencia diferentes y se asignan de manera distinta en el espectro.
La Importancia de la Gestión del Espectro
La necesidad de un ancho de banda práctico relativamente amplio para cada estación de FM subraya la importancia crítica de la gestión del espectro radioeléctrico. Los organismos reguladores son responsables de asignar frecuencias y definir anchos de canal para garantizar que las estaciones no interfieran entre sí y que el espectro, un recurso finito, se utilice de manera eficiente. La asignación de canales de 200 kHz con bandas de guarda es un ejemplo de cómo se logra esta separación en la banda de FM (88-108 MHz en la mayoría del mundo).
Además, la eficiencia espectral es un área constante de investigación. Tecnologías como la radio digital (HD Radio en FM, por ejemplo) buscan transmitir más información (como metadatos, audio de mayor calidad o canales adicionales) dentro del ancho de banda asignado, o utilizar técnicas de modulación más eficientes.
Preguntas Frecuentes sobre el Ancho de Banda FM
¿Por qué se dice que el ancho de banda FM es infinito si los canales asignados son de 200 kHz?
El ancho de banda teórico es infinito desde un punto de vista puramente matemático debido a la naturaleza de la modulación de frecuencia, que crea un número infinito de bandas laterales. Sin embargo, el ancho de banda práctico o efectivo es finito porque la potencia de las bandas laterales disminuye rápidamente a medida que se alejan de la portadora. El canal de 200 kHz asignado por los reguladores es un ancho de banda práctico que contiene la gran mayoría de la energía de la señal relevante para una recepción de calidad, más bandas de guarda.
¿Qué es la Regla de Carson y para qué sirve?
La Regla de Carson es una fórmula empírica (BW ≈ 2 * (Δf + fm_max)) que estima el ancho de banda efectivo de una señal FM. Sirve para calcular el rango de frecuencias que contiene la mayor parte de la potencia de la señal y, por lo tanto, el ancho de banda práctico necesario para una transmisión de calidad aceptable. Es una herramienta fundamental en el diseño y la regulación de sistemas FM.
¿Cómo afecta la transmisión estéreo el ancho de banda?
La transmisión estéreo en FM se logra utilizando una subportadora que se modula con la señal de diferencia entre el audio izquierdo y derecho. La presencia de esta subportadora (y otras como RDS) aumenta la frecuencia máxima de modulación (fm_max) de la señal compuesta que modula la portadora principal. Según la Regla de Carson, un fm_max más alto requiere un ancho de banda efectivo mayor, lo que justifica en parte el ancho de canal de 200 kHz en lugar de uno más estrecho que solo sería suficiente para audio mono.
¿Es mejor tener un ancho de banda más amplio en FM?
Un ancho de banda *efectivo* adecuado es necesario para transmitir toda la información (audio de calidad, estéreo, etc.) sin distorsión. Un ancho de banda insuficiente cortaría las bandas laterales importantes, degradando la señal. Sin embargo, asignar anchos de canal excesivamente amplios sería ineficiente en el uso del espectro y limitaría el número de estaciones que pueden operar. El canal de 200 kHz es un compromiso diseñado para ofrecer buena calidad de audio dentro de un uso razonable del espectro.
¿Qué son las bandas de guarda?
Las bandas de guarda son pequeños rangos de frecuencia asignados entre canales de radio adyacentes. No contienen señal de programa intencionada y actúan como 'amortiguadores' para minimizar la interferencia entre estaciones que operan en frecuencias cercanas. Son esenciales para permitir que múltiples estaciones coexistan en la misma banda de frecuencias sin degradar la calidad de la señal.
Conclusión
El ancho de banda de una señal de radio FM es un concepto que une la teoría matemática con la práctica de la ingeniería. Aunque teóricamente infinito, en la realidad se utiliza un ancho de banda efectivo, estimado por la Regla de Carson, que contiene la mayor parte de la energía de la señal. Los organismos reguladores asignan canales con anchos de banda específicos (comúnmente 200 kHz en radiodifusión FM) que son lo suficientemente amplios para acomodar la señal modulada compleja (incluyendo estéreo y datos) y proporcionar bandas de guarda cruciales para evitar interferencias. Comprender este equilibrio entre la teoría del ancho de banda infinito y la necesidad práctica de limitar el espectro es clave para apreciar cómo funciona la radio FM y por qué el espectro de frecuencias es un recurso tan cuidadosamente gestionado en el mundo moderno.
