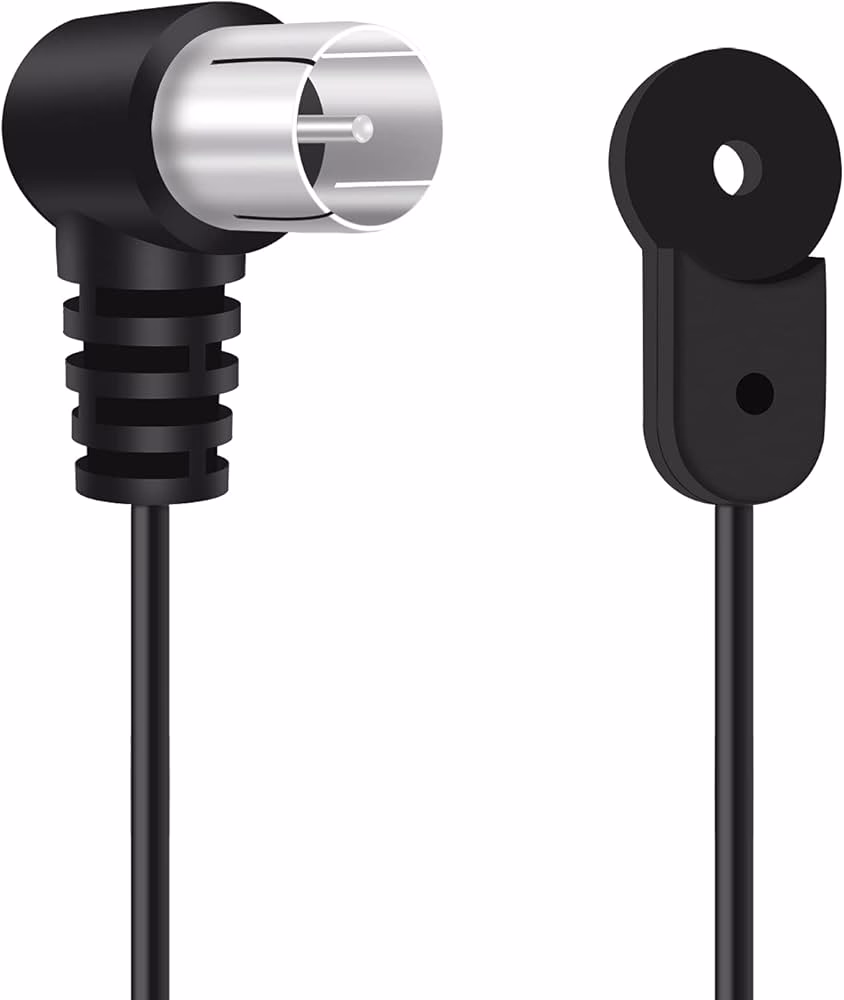

El Cable Coaxial para tu Radio FM

Cuando sintonizas tu estación de radio FM favorita, es fácil olvidar la compleja ingeniería que permite que esas ondas de sonido lleguen a tus oídos. Más allá de la antena que capta la señal del aire, existe un componente fundamental que actúa como la autopista principal para esa señal: el cable que conecta tu antena a tu receptor de radio. En el mundo de las frecuencias de radio, y especialmente para la FM, el cable más utilizado y eficiente es el cable coaxial.

Este tipo de cable es esencial porque está diseñado específicamente para manejar señales de radiofrecuencia (RF) con una mínima pérdida e interferencia. A diferencia de otros tipos de líneas de transmisión, el cable coaxial confina la señal electromagnética principalmente dentro de su estructura, lo que le permite funcionar eficazmente incluso cuando se instala cerca de objetos metálicos que podrían degradar el rendimiento de otros cables. Esta característica es vital para garantizar una recepción clara y reducir el ruido no deseado que puede arruinar tu experiencia auditiva.

¿Qué es un Cable Coaxial y Cómo Está Construido?

El cable coaxial recibe su nombre de su estructura distintiva, que consiste en dos conductores que comparten un mismo eje geométrico, es decir, son coaxiales. Esta construcción es clave para su funcionamiento. Típicamente, un cable coaxial se compone de varias capas:

• Conductor Interno: Suele ser un alambre sólido o trenzado, a menudo de cobre, cobre trenzado o acero revestido de cobre. Este es el núcleo que transporta la señal principal.
• Capa Aislante (Dieléctrico): Rodea al conductor interno y lo mantiene centrado dentro del blindaje exterior. Este material aislante puede ser plástico sólido (como polietileno PE o Teflón PTFE), espuma plástica, o incluso aire con espaciadores. Las propiedades de este dieléctrico afectan las características eléctricas del cable, como la impedancia y la pérdida. Los dieléctricos de espuma o aire tienen menos pérdidas que los sólidos.
• Blindaje Exterior: Esta es una capa conductora que rodea al dieléctrico. Su función principal es doble: confinar la señal dentro del cable (evitando que irradie hacia afuera, lo que causaría pérdida de señal e interferencia a otros dispositivos) y proteger la señal interna de interferencias electromagnéticas externas (ingreso de ruido). El blindaje puede ser una o varias capas de trenza metálica (cobre o aluminio), cinta metálica (papel de aluminio) o una combinación de ambas. Algunos cables tienen blindajes cuádruples (cuatro capas alternas de papel y trenza) o incluso tubos de metal sólido para un blindaje superior.
• Cubierta Exterior (Chaqueta): Es la capa protectora más externa, generalmente de PVC u otro material resistente. Protege las capas internas de daños físicos, humedad, luz UV, oxidación y, en algunos casos, roedores o fuego (cables plenum).

La señal viaja por el espacio entre el conductor interno y el blindaje exterior, principalmente en el modo TEM (Transversal Electromagnético), donde los campos eléctrico y magnético son perpendiculares a la dirección de propagación de la señal.

Aplicaciones y Ventajas del Cable Coaxial en Radio

El uso principal del cable coaxial en sistemas de radio, incluida la FM, es como línea de transmisión para conectar transmisores y receptores a sus antenas. Sus ventajas sobre otros tipos de líneas de transmisión (como la línea bifilar) son significativas:

• Confinamiento de la Señal: La señal electromagnética se mantiene casi completamente dentro del cable. Esto significa que puedes instalar el cable cerca de objetos metálicos sin que la señal se degrade por la interacción con ellos.
• Protección contra Interferencias Externas: El blindaje evita que las señales no deseadas del entorno (interferencia) se acoplen al conductor interno y degraden la señal deseada.
• Flexibilidad (dependiendo del tipo): Aunque no todos los coaxiales son muy flexibles, muchos tipos comunes como el RG-6 permiten cierta flexibilidad para rutas de cableado domésticas.
• Impedancia Constante: Para longitudes de cable comparables a la longitud de onda de la señal, es crucial que la impedancia característica del cable (Z₀) sea uniforme para minimizar las pérdidas por reflexión. Los cables coaxiales están diseñados para tener una impedancia característica específica y constante (comúnmente 50 o 75 ohmios), que debe coincidir con la impedancia de la antena y el receptor para una transferencia de potencia máxima y una mínima onda estacionaria.

En sistemas de radiofrecuencia, la propagación de la señal es eficiente hasta una cierta frecuencia de corte, determinada por las dimensiones del cable. Por encima de esta frecuencia, pueden propagarse modos de onda no deseados que causan interferencia. El diámetro exterior del cable es aproximadamente inversamente proporcional a la frecuencia de corte, lo que significa que los cables más gruesos suelen tener una frecuencia de corte más alta.

Tipos Comunes de Cable Coaxial

Existen numerosos tipos de cable coaxial, diseñados para diferentes aplicaciones y rendimientos. Algunos de los mencionados en la información proporcionada incluyen:

• RG-6: Un tipo muy común para cableado doméstico de TV y radio FM/VHF. Viene en variantes para interior/exterior, inundado (con gel bloqueador de agua), con mensajero de acero para tendidos aéreos, y plenum (con cubierta resistente al fuego). Puede tener conductor central de acero revestido de cobre (CCS) o cobre sólido (BC).
• Línea Rígida (Rigid Line): Consiste en dos tubos de cobre concéntricos mantenidos por soportes aislantes. No se puede doblar, requiere codos y bridas para las conexiones. Se usa comúnmente en interiores para interconexiones de alta potencia entre transmisores y componentes de RF, o en exteriores en mástiles para altas potencias. Se fabrica en tamaños estandarizados (como 7/8", 1 5/8", etc.) con impedancias de 50 o 75 ohmios.
• Hard Line: Similar a la línea rígida pero a menudo con un conductor exterior corrugado para permitir cierta flexibilidad. Puede usar dieléctricos de espuma, aire o gas presurizado. Se usa para transmisiones de RF de alta potencia, como en radiodifusión.
• Semi-rígido: Utiliza una vaina exterior sólida de cobre. Ofrece un blindaje superior, especialmente a altas frecuencias. Es poco flexible y no está diseñado para ser flexionado después de la formación inicial. El cable conformable es una alternativa más flexible.
• Triaxial (Triax): Añade una tercera capa de blindaje, aislamiento y revestimiento. El blindaje exterior adicional, que se conecta a tierra, protege el blindaje interno de interferencias externas.
• Irradiante (Radiating o Leaky Cable): Diseñado con ranuras sintonizadas en el blindaje para permitir una fuga controlada de señal, tanto hacia afuera como hacia adentro. Se utiliza en áreas donde las antenas convencionales no son prácticas, como túneles o pozos de ascensores.

Parámetros Importantes y Problemas Comunes

Varios parámetros son cruciales para el rendimiento de un cable coaxial:

• Impedancia Característica (Z₀): Determinada por el dieléctrico y los radios de los conductores. Debe coincidir con la impedancia de los equipos conectados (antena, receptor) para minimizar pérdidas por reflexión.
• Atenuación: La pérdida de potencia de la señal a medida que viaja por el cable. Aumenta con la frecuencia y la longitud del cable. También depende del material del dieléctrico y del diseño del conductor interno (el efecto piel hace que la corriente de RF viaje principalmente por la superficie, por lo que la suavidad y el revestimiento de plata del conductor interno pueden reducir pérdidas a altas frecuencias).
• Capacidad de Manejo de Voltaje: Importante en aplicaciones de alta potencia (transmisores).
• Calidad del Blindaje: Su eficacia contra la fuga de señal (egreso) y la entrada de interferencia (ingreso). Un blindaje de alta cobertura (trenza densa) o una combinación de papel y trenza es más efectivo.

A pesar de sus ventajas, los cables coaxiales pueden sufrir problemas:

• Fuga de Señal: Ocurre cuando los campos electromagnéticos atraviesan el blindaje. El ingreso (interferencia externa entra) y el egreso (señal interna sale) pueden degradar la señal. Las causas comunes son conectores mal instalados o fallas en el blindaje (roturas, huecos). La regulación (como la FCC en EE.UU. para CATV) a menudo limita la fuga de señal para evitar interferencias con servicios aéreos.
• Bucles de Tierra (Ground Loops): Una pequeña corriente continua a lo largo del blindaje imperfecto puede causar interferencia visible o audible (como una barra de zumbido en sistemas analógicos). Esto puede ocurrir por diferencias de potencial entre el sistema de cableado y la tierra eléctrica de la casa.
• Ruido: Los campos externos pueden inducir voltaje en el blindaje, y si el blindaje no está perfectamente aterrizado, este voltaje puede afectar la referencia de tierra para la señal interna, introduciendo ruido.
• Corriente de Modo Común y Radiación: Ocurre cuando corrientes parásitas fluyen en el blindaje en la misma dirección que la corriente en el conductor central. Esto hace que el cable actúe como una antena y radie energía, afectando el patrón de radiación de la antena principal y causando pérdida de señal. Un balun o un núcleo de ferrita pueden ayudar a mitigar este problema.
• Degradación del Aislamiento/Blindaje: La exposición a los elementos o el tiempo puede degradar el cable. Un solo hilo de la trenza o filamento del papel de aluminio que toque el conductor central causa un cortocircuito, resultando en una pérdida total o significativa de la señal.

La efectividad del blindaje depende de su composición. Un blindaje de papel de aluminio ofrece una cobertura total y es efectivo contra interferencias de alta frecuencia. Un blindaje de trenza (cobre estañado o aluminio) es importante para frecuencias bajas, proporciona una mejor conexión a tierra y facilita la terminación del conector. A menudo se usan combinaciones de papel y trenza. Los cables "quad-shield" usan múltiples capas pero no siempre son más efectivos que un solo blindaje de alta cobertura y calidad.

Conectores para Cable Coaxial

Los conectores utilizados con cables coaxiales (conectores RF) están diseñados para mantener la forma coaxial y la impedancia del cable a través de la conexión. Esto es fundamental para evitar reflexiones y pérdidas en el punto de conexión. Ejemplos comunes para radio FM/VHF doméstica incluyen los conectores F (típicos de TV por cable, pero usados también para FM) o conectores BNC. Los conectores de mayor tamaño para aplicaciones de alta potencia o profesionales incluyen los conectores N o los conectores tipo EIA para línea rígida.

Los conectores suelen estar chapados con metales de alta conductividad como plata u oro. Sin embargo, la plata se empaña rápidamente formando sulfuro de plata, que es poco conductivo, degradando el rendimiento. El oro es más resistente al empañamiento. Debido al efecto piel a altas frecuencias, la señal viaja principalmente por el chapado exterior del conector.

Tabla Comparativa de Tipos de Cable Coaxial (Ejemplos)

Aquí tienes una tabla simple que compara algunas características generales de los tipos de cable coaxial mencionados, basándose en la información proporcionada:

Esta tabla simplifica las características; el rendimiento exacto varía según el diseño específico y los materiales de cada cable.

Preguntas Frecuentes sobre el Cable Coaxial en Radio FM

A continuación, respondemos algunas preguntas comunes basadas en la información proporcionada:

¿Qué es el cable coaxial?

Es un tipo de cable eléctrico que consta de un conductor interno rodeado por una capa aislante (dieléctrico), un blindaje exterior conductor y una cubierta protectora. Los conductores comparten un mismo eje.

¿Por qué se utiliza cable coaxial para conectar la antena de radio FM?

Se utiliza porque es una línea de transmisión eficiente para señales de radiofrecuencia (RF). Su diseño confina la señal dentro del cable, minimizando la pérdida y protegiendo la señal de interferencias externas. Esto asegura una transmisión limpia desde la antena hasta el receptor.

¿Afecta la calidad del cable coaxial la recepción de mi radio FM?

Sí, significativamente. Un cable de baja calidad, con blindaje deficiente o conectores mal instalados, puede sufrir mayor atenuación (pérdida de señal) y ser más susceptible a interferencias. Esto resulta en una señal más débil y ruidosa en tu radio.

¿Qué significa la impedancia característica de un cable coaxial (50 o 75 ohmios)?

Es una propiedad eléctrica del cable que mide su resistencia a la corriente alterna a altas frecuencias. Para un rendimiento óptimo, la impedancia del cable debe coincidir con la de la antena y el receptor. Para la radio FM, la impedancia común es de 75 ohmios.

¿Pueden los cables coaxiales causar interferencia?

Aunque están diseñados para evitarlo, los cables coaxiales pueden causar o ser afectados por interferencias si su blindaje es inadecuado o está dañado, o si los conectores no están bien terminados. Esto puede llevar a fugas de señal (egreso) o entrada de ruido (ingreso).

Conclusión

El cable coaxial es un componente modesto pero esencial en cualquier sistema de radio FM con antena externa. Su diseño único permite la transmisión eficiente de señales de radiofrecuencia, minimizando la pérdida y la interferencia que podrían degradar la calidad del sonido. Entender la importancia de elegir un cable de calidad, con un blindaje adecuado y conectores bien instalados, es clave para asegurar que la señal captada por tu antena llegue a tu radio de la mejor manera posible. Si bien el cable coaxial por sí solo no "amplifica" la señal, un cable de buena calidad garantiza que la señal que entra en él llegue a su destino con la menor degradación posible, lo cual es fundamental para una recepción clara y estable de tu radio FM.
