Componentes Clave de un Transmisor FM

La radio FM es una parte omnipresente de nuestra vida diaria, ya sea sintonizando nuestra estación favorita en el coche o usando un pequeño transmisor para enviar audio desde nuestro teléfono a un altavoz. Pero, ¿alguna vez te has preguntado qué hay dentro de estos dispositivos que les permite tomar sonido y enviarlo por el aire? La magia reside en una serie de componentes electrónicos que trabajan en conjunto para lograr la Modulación de Frecuencia y la transmisión.

¿Qué es la Modulación de Frecuencia (FM)?

Antes de sumergirnos en los componentes, es fundamental entender qué es la Modulación de Frecuencia o FM. A diferencia de la Modulación de Amplitud (AM), donde la amplitud de la onda portadora varía según la señal de audio, en la FM lo que varía es la frecuencia de la onda portadora, manteniendo su amplitud constante.

Esta característica le otorga a la FM ventajas significativas sobre la AM, siendo la más destacada su mayor resistencia a las interferencias y al ruido estático. Esto se traduce en una calidad de sonido superior y una mayor fidelidad, razón por la cual se utiliza ampliamente en la radiodifusión musical, así como en comunicaciones críticas como las de policía y servicios de emergencia. La banda de radio FM comercial se extiende típicamente desde 88 hasta 108 MHz.

FM vs. AM: Una Comparativa Rápida

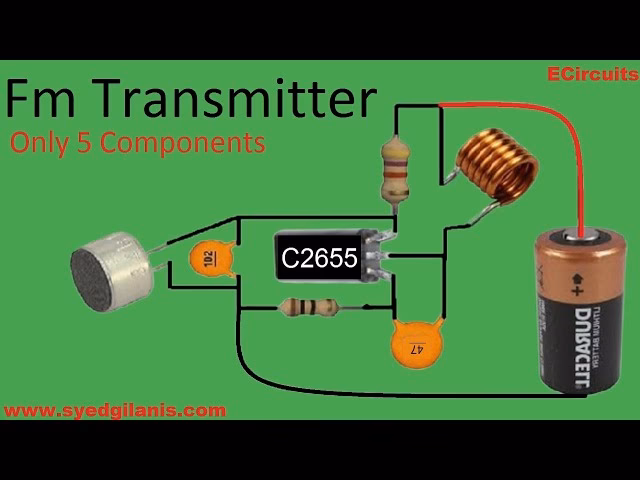

Cómo Funciona un Transmisor FM: Las Etapas Clave

Un transmisor FM toma una señal de audio (como voz o música) y la convierte en una onda de radio que puede viajar por el aire. Este proceso se realiza a través de varias etapas o bloques funcionales interconectados. Aunque el diseño específico puede variar (como el ejemplo simple mencionado con componentes como el LM386, PN2222A, diodos varactores y cristales), la arquitectura básica de la mayoría de los transmisores FM incluye las siguientes partes esenciales:

• El Micrófono
• El Pre-amplificador de Audio
• El Oscilador RF (Radio Frecuencia)
• La Etapa de Amplificación Final
• La Antena FM

Veamos cada uno de estos componentes en detalle para entender su papel en la creación y transmisión de la señal FM.

El Micrófono: Capturando el Sonido

El primer paso en el viaje de una señal de audio a través de un transmisor FM es la captura del sonido. Esta tarea recae en el micrófono. Su función principal es actuar como un transductor, convirtiendo las ondas sonoras del ambiente (tu voz, música, etc.) en señales eléctricas analógicas que varían en voltaje y corriente de manera proporcional a la intensidad y frecuencia del sonido original.

En muchos diseños sencillos, la señal eléctrica generada por un micrófono es bastante débil. Por ello, a menudo se menciona que el micrófono o su etapa inicial puede "mejorar" la señal, preparándola para la siguiente etapa de amplificación. La tensión de alimentación típica para un micrófono electret, por ejemplo, es baja, a menudo menos de 0.5V.

Algunos circuitos incluyen un resistor variable (potenciómetro) asociado a la entrada del micrófono. Este componente permite ajustar la "ganancia" o sensibilidad de la entrada de audio, lo que a su vez impacta en la calidad del audio transmitido y la desviación de frecuencia. Ajustarlo correctamente es clave para obtener un sonido claro y sin distorsión. Si se usa un resistor fijo, un valor común podría ser alrededor de 5KΩ.

Un capacitor de acoplamiento, como el mencionado capacitor de 22nF en algunos diseños, es esencial en la salida del micrófono. Su propósito es bloquear cualquier voltaje de Corriente Continua (DC) presente en la salida del micrófono, permitiendo que solo la señal de audio de Corriente Alterna (AC) pase a la siguiente etapa. Esto protege al siguiente componente (el pre-amplificador) de voltajes de polarización no deseados.

El Pre-amplificador de Audio: Dando Fuerza a la Señal

La señal eléctrica que sale del micrófono, incluso después de la etapa inicial, suele ser demasiado débil para modular directamente la etapa de radiofrecuencia. Aquí es donde entra en juego el pre-amplificador de audio. Su misión es tomar esa señal de bajo nivel y aumentar su amplitud significativamente.

Esta etapa a menudo se implementa utilizando un transistor configurado como un amplificador de emisor común auto-polarizado, o mediante circuitos integrados de audio de baja potencia como el LM386, mencionado en el ejemplo de un transmisor simple. La amplificación típica en esta etapa puede variar, pero un aumento de 70 a 100 veces es común para preparar la señal adecuadamente.

Similar a la etapa del micrófono, el pre-amplificador es típicamente "acoplado en AC". Esto significa que hay capacitores tanto en la entrada como en la salida de la etapa. Estos capacitores aseguran que solo la señal de audio (AC) se transmita a través del amplificador, bloqueando los voltajes de polarización (DC) de las etapas anteriores y posteriores. Esto es crucial para el correcto funcionamiento de cada sección del circuito de forma independiente.

El objetivo final del pre-amplificador es entregar una señal de audio amplificada y con el nivel adecuado a la siguiente etapa crítica: el oscilador RF. La calidad y el nivel de esta señal de audio influirán directamente en cómo se modula la frecuencia de la portadora.

El Oscilador RF: Creando la Onda Portadora Modulada

Esta es quizás la etapa más fundamental del transmisor de radio FM. El oscilador RF tiene dos funciones principales: generar la onda portadora de radiofrecuencia a la frecuencia de transmisión deseada (dentro de la banda FM de 88-108 MHz) y permitir que esta frecuencia sea variada o "modulada" por la señal de audio amplificada.

Los osciladores pueden basarse en diferentes configuraciones, como circuitos tanque LC (Inductor-Capacitor) o utilizando cristales de cuarzo para una mayor estabilidad de frecuencia. El ejemplo de un transmisor simple utiliza un cristal de 30MHz y un circuito tanque sintonizado a su tercer armónico (90MHz), demostrando cómo se puede lograr una frecuencia de transmisión específica y estable sin necesidad de sintonización manual constante, evitando la deriva de frecuencia común en diseños puramente LC.

La magia de la modulación de frecuencia ocurre aquí. La señal de audio del pre-amplificador se aplica al oscilador de tal manera que provoca una pequeña variación en la frecuencia de la onda portadora generada. Esto se logra a menudo utilizando un componente especial llamado diodo varactor (como el 1SV149 mencionado), cuya capacitancia varía según el voltaje aplicado. Conectando el diodo varactor de forma adecuada (a menudo en serie con el cristal o parte del circuito tanque LC), el voltaje de la señal de audio puede controlar su capacitancia, y como el varactor forma parte del circuito sintonizado del oscilador, este cambio de capacitancia provoca un cambio correspondiente en la frecuencia de oscilación.

El potenciómetro VR1 en el diseño simple se utiliza para ajustar la cantidad de variación de frecuencia causada por la señal de audio, lo que se conoce como desviación de frecuencia. Un ajuste correcto de la desviación es vital para obtener un audio claro y con buena fidelidad sin causar interferencia en canales adyacentes.

La Etapa de Amplificación Final: Potenciando la Señal

La señal de radiofrecuencia generada por el oscilador RF, aunque modulada con la información de audio, generalmente tiene una potencia muy baja. No es lo suficientemente fuerte para ser transmitida a una distancia útil directamente a la antena.

Por lo tanto, la señal pasa a una o más etapas de amplificación de RF. La "Etapa de Amplificación Final" (o etapa de potencia) es la encargada de aumentar significativamente la amplitud (y por lo tanto, la potencia) de la señal RF modulada a un nivel adecuado para su transmisión. Esta etapa a menudo utiliza transistores diseñados para trabajar a altas frecuencias y manejar potencia, como el PN2222A en el ejemplo de un transmisor de baja potencia, aunque diseños de mayor potencia usarán transistores específicos de RF con mayor capacidad.

Además de aumentar la potencia, esta etapa a menudo actúa como un "buffer" o amortiguador entre el oscilador y la antena. Si la antena se conectara directamente al oscilador, cualquier cambio en la impedancia de la antena (debido al movimiento, objetos cercanos, etc.) podría afectar la frecuencia y estabilidad del oscilador. La etapa de amplificación final aísla el oscilador de estos efectos, asegurando una transmisión más estable y confiable.

La señal de alta potencia de RF modulada sale de esta etapa, lista para ser enviada a la última parte del sistema.

La Antena FM: Irradiando la Onda

La etapa final y visible de cualquier transmisor FM es la Antena. Este componente esencial tiene la tarea crítica de convertir la energía eléctrica de radiofrecuencia amplificada en ondas electromagnéticas que se irradian al espacio libre y viajan por el aire hasta ser captadas por un receptor FM.

La eficiencia y el alcance de un transmisor FM dependen enormemente de la antena. No es simplemente un trozo de cable; su diseño, longitud y orientación son cruciales. Para la banda FM (88-108 MHz), una simple pieza de cable de cobre (calibre 22 es un ejemplo común) puede servir como antena. La orientación vertical es típicamente preferida para la radiodifusión FM, ya que la mayoría de las antenas receptoras (como las de los radios de coche o portátiles) también son verticales.

La longitud física de la antena está relacionada con la longitud de onda de la frecuencia de transmisión. Las longitudes de antena comunes para un buen rendimiento son múltiplos fraccionarios de la longitud de onda, siendo 1/4 de longitud de onda o 1/2 de longitud de onda los más eficientes. Por ejemplo, para una frecuencia de 90 MHz, la longitud de onda es aproximadamente 3.33 metros. Una antena de 1/4 de onda sería de unos 0.83 metros (83 cm), como se menciona en el ejemplo simple, lo cual es adecuado para rangos de 30-50 metros. Para mayor alcance, una antena de 1/2 onda (aprox 1.66m) o incluso diseños más complejos pueden ser necesarios.

La Antena irradia la energía de RF, completando el proceso de transmisión.

Pruebas en un Transmisor FM: Más Allá del Multímetro

Probar un transmisor FM, especialmente las etapas de RF, requiere herramientas específicas. Aunque un multímetro es útil para verificar voltajes de polarización DC y continuidad, no es adecuado para medir señales de radiofrecuencia de alta frecuencia, particularmente en etapas sensibles como el oscilador RF.

A las altas frecuencias de RF, los cables del multímetro actúan como pequeñas antenas que irradian o absorben energía, interfiriendo con el circuito oscilador y deteniendo su funcionamiento o alterando drásticamente la medición. Se necesita un equipo especializado como un Medidor de Intensidad de Campo. Este dispositivo no mide la potencia directamente en el circuito, sino la "fuerza" del campo electromagnético que está siendo irradiado por la antena a una cierta distancia.

Un medidor de intensidad de campo te permite:

• Confirmar que el transmisor está realmente irradiando una señal.
• Evaluar la eficacia de la antena.
• Determinar el patrón de radiación de la antena (en qué direcciones la señal es más fuerte).
• Ajustar la antena o el circuito final para maximizar la potencia radiada.

Es una herramienta invaluable para cualquier persona que construya o trabaje con transmisores de RF, ya que proporciona información directa sobre lo que realmente está saliendo al aire.

Aplicaciones Comunes de los Transmisores FM

Los transmisores FM, desde los más simples de baja potencia hasta las estaciones de radiodifusión profesionales, tienen una amplia gama de usos:

• Radiodifusión Musical Personal: Permiten transmitir audio desde un dispositivo (teléfono, reproductor MP3) a un receptor FM cercano (radio del coche, sistema de sonido doméstico), eliminando la necesidad de cables. Algunos teléfonos antiguos (como ciertos modelos Nokia N-series) tenían esta función integrada.
• Asistencia Auditiva: En entornos ruidosos o aulas, un transmisor FM puede enviar la voz del orador directamente a un receptor portátil o a un audífono compatible, mejorando significativamente la inteligibilidad para personas con dificultades auditivas.
• Botones de Pánico o Alerta: Utilizados en dispositivos de seguridad personal, especialmente para ancianos o pacientes. Al presionar un botón, un pequeño transmisor FM envía una señal a un receptor cercano, alertando a cuidadores o familiares sin necesidad de gritar.
• Micro-radiodifusión: Transmisores de baja potencia son empleados por pequeñas estaciones de radio comunitarias, de campus universitario o vecinales para transmitir a un área limitada.
• Vigilancia (Snooping): Dada su capacidad para transmitir audio de forma inalámbrica, transmisores FM miniaturizados se han utilizado para construir micrófonos espía ocultos.

Estas aplicaciones demuestran la versatilidad de la tecnología de transmisión FM, desde el entretenimiento personal hasta usos de seguridad y comunicación especializados.

Preguntas Frecuentes sobre Transmisores FM

¿Cuál es el alcance típico de un transmisor FM casero o de baja potencia?
El alcance varía mucho dependiendo de la potencia de salida (los diseños simples suelen usar una fuente de 12V DC), la eficiencia de la antena, la frecuencia, la altura de la antena y los obstáculos en el camino. Un diseño simple como el descrito, con pocos componentes, puede tener un alcance de 30 a 50 metros. Diseños más potentes pueden alcanzar cientos de metros o varios kilómetros. Un factor clave es que la señal FM generalmente viaja en línea de vista.

¿Por qué no puedo usar un multímetro para medir la señal en la etapa del oscilador RF?
A las altas frecuencias de RF, los cables del multímetro actúan como antenas que irradian o absorben energía, interfiriendo con el circuito oscilador y deteniendo su funcionamiento o alterando drásticamente la medición. Se necesita un equipo especializado como un medidor de intensidad de campo o un osciloscopio de RF con sondas adecuadas.

¿Qué es un diodo varactor y para qué se usa en un transmisor FM?
Un diodo varactor (o varicap) es un tipo de diodo semiconductor cuya capacitancia varía según el voltaje inverso aplicado a través de él. En un transmisor FM, se utiliza para variar la frecuencia del circuito oscilador en respuesta a la señal de audio, logrando así la modulación de frecuencia. Es un componente clave en la etapa de modulación del Oscilador RF.

¿Es importante la longitud de la antena?
Sí, muy importante. La longitud ideal de la antena está relacionada con la longitud de onda de la frecuencia de transmisión. Las longitudes de 1/4 o 1/2 de la longitud de onda son las más eficientes para irradiar la señal. Una antena de longitud incorrecta reducirá drásticamente el alcance y la eficiencia. Por ejemplo, una antena de 83 cm es adecuada para 90MHz en un diseño simple.

¿Qué es la desviación de frecuencia?
La desviación de frecuencia es la cantidad máxima en que la frecuencia instantánea de la portadora modulada se desvía por encima o por debajo de su frecuencia central (sin modulación). En la radiodifusión FM comercial, la desviación máxima es de +/- 75 kHz. En un transmisor casero, se ajusta (a menudo con un potenciómetro como VR1) para obtener la mejor calidad de audio sin causar interferencia a canales vecinos.

¿Puedo usar cualquier micrófono?
La mayoría de los micrófonos dinámicos o de electret son adecuados, pero necesitan ser compatibles con la impedancia de entrada y el voltaje de polarización de la etapa pre-amplificadora. Los micrófonos de electret son comunes en diseños simples debido a su tamaño y sensibilidad. Es recomendable usar un cable blindado para la conexión de audio para evitar ruidos e interferencias.

Comprender los componentes de un transmisor FM nos permite apreciar la ingeniería detrás de la capacidad de enviar sonido por el aire. Cada etapa, desde la captura inicial del audio hasta la radiación final por la Antena, juega un papel vital en la creación de la señal FM que sintonizamos en nuestros receptores. Ya sea para proyectos de hobby, comunicación o entretenimiento, el transmisor FM es un ejemplo fascinante de cómo la electrónica convierte el sonido en ondas invisibles que viajan a través del espacio.
