Si alguna vez te has preguntado por qué la radio FM suena tan nítida y libre de ruidos de alta frecuencia, una parte fundamental de la respuesta reside en un proceso técnico llamado de-énfasis. Este es un componente esencial en la cadena de transmisión y recepción de FM, trabajando discretamente en tu receptor para garantizar que el sonido que escuchas sea lo más fiel posible a la fuente original, minimizando el impacto del ruido.
La de-énfasis no es un concepto aislado; es la segunda mitad de un sistema de dos partes que comienza en la estación de radio con la pre-énfasis. Comprender la de-énfasis requiere primero tener una idea clara de por qué es necesaria y qué hace su contraparte, la pre-énfasis.
¿Qué es la Pre-énfasis y Por Qué se Usa en FM?

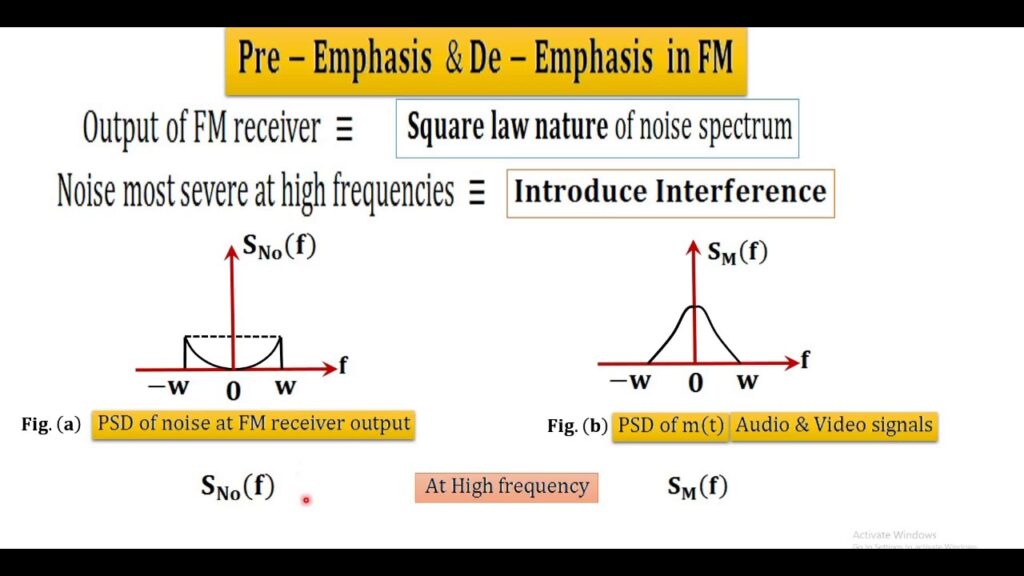

Para entender el de-énfasis, primero debemos hablar de la pre-énfasis. En los sistemas de modulación de frecuencia (FM), el ruido inherente al canal de transmisión (como el causado por interferencias o las características del propio receptor) tiende a ser más pronunciado en las frecuencias de audio más altas. Esto significa que los sonidos agudos en la música o la voz son más susceptibles a ser enmascarados o distorsionados por el ruido que los sonidos graves.
Para combatir esto, las estaciones de radio FM aplican pre-énfasis a la señal de audio antes de modular la portadora. La pre-énfasis es un proceso que aumenta selectivamente la amplitud de las frecuencias de audio más altas. Esencialmente, actúa como un filtro que realza los agudos. Al hacer que las frecuencias altas sean más fuertes en relación con las bajas antes de la transmisión, se vuelven menos vulnerables al ruido que se añadirá durante el viaje por el aire.
El grado de realce de las frecuencias altas está estandarizado y se define por una constante de tiempo (tau, τ) de un circuito RC (resistencia-condensador). Los valores más comunes son 75 microsegundos (µs) en América del Norte y gran parte de Asia, y 50 microsegundos en Europa y otras partes del mundo. Esta constante de tiempo determina a partir de qué frecuencia comienza el realce y con qué pendiente.
El objetivo de la pre-énfasis es mejorar la relación señal-ruido (SNR) en el extremo receptor, particularmente para las partes de alta frecuencia de la señal de audio, donde el ruido de FM es más problemático.
¿Qué es el De-énfasis? La Contraparte Esencial
Ahora llegamos al de-énfasis. Si la estación de radio ha realzado los agudos (pre-énfasis), el receptor de FM debe hacer lo contrario para restaurar la respuesta de frecuencia original del audio. Aquí es donde entra el de-énfasis.
La de-énfasis es un proceso aplicado en el receptor de FM que atenúa (reduce la magnitud de) las frecuencias de audio más altas en relación con las frecuencias más bajas. Actúa como un filtro pasa-bajos o, más precisamente, como un filtro de atenuación de agudos. Este filtro tiene una característica de frecuencia que es precisamente la inversa de la del filtro de pre-énfasis utilizado en el transmisor.
El circuito de de-énfasis en el receptor también utiliza una constante de tiempo RC, y es crucial que esta constante de tiempo sea idéntica a la utilizada por el transmisor. Si el transmisor usó 75 µs de pre-énfasis, el receptor debe usar 75 µs de de-énfasis. Si el transmisor usó 50 µs, el receptor debe usar 50 µs.
¿Cómo Trabaja el De-énfasis?
Imagina que la señal de audio original es plana en frecuencia (todos los tonos tienen la misma intensidad relativa). La pre-énfasis la inclina hacia arriba en los agudos. Durante la transmisión, se añade ruido, que es más fuerte en los agudos.
El de-énfasis en el receptor toma esta señal (audio original con agudos realzados + ruido de transmisión) y la pasa por su filtro. Este filtro reduce la intensidad de las frecuencias altas. Dado que el audio original fue realzado *exactamente* en la misma proporción en el transmisor, el de-énfasis lo devuelve a su nivel original. Al mismo tiempo, el ruido que se añadió durante la transmisión, que también era predominantemente de alta frecuencia, es atenuado por el mismo filtro de de-énfasis.
El resultado final es que la señal de audio recupera su balance de frecuencia original (plano), pero el ruido de alta frecuencia se ha reducido significativamente. De esta manera, el de-énfasis no solo deshace el realce de la pre-énfasis en la señal de audio, sino que, lo que es más importante, reduce el ruido que se añadió en el canal de transmisión, mejorando así la calidad sonora.
Beneficios Clave del De-énfasis en FM
La aplicación correcta del de-énfasis en el receptor de FM, complementando la pre-énfasis en el transmisor, ofrece múltiples ventajas:
- Restauración de la Respuesta de Frecuencia Original: El de-énfasis deshace el realce de agudos aplicado por la pre-énfasis, asegurando que el audio que escuchas tenga el mismo balance tonal que la fuente original. Sin de-énfasis, la música o el habla sonarían excesivamente brillantes, con agudos exagerados y posiblemente sibilancia (un sonido seseante en las consonantes como 's' o 'ch').
- Mejora Significativa de la Relación Señal-Ruido (SNR): Este es quizás el beneficio más importante. Al atenuar las frecuencias altas de la señal, el de-énfasis también atenúa el ruido que es más fuerte en esas mismas frecuencias. Aunque tanto la señal como el ruido de alta frecuencia se reducen, la mejora neta en la SNR es considerable, ya que la señal útil de alta frecuencia fue previamente realzada para resistir esta atenuación junto con el ruido. Esto resulta en un sonido final mucho más limpio y libre de silbidos o estática de alta frecuencia, especialmente en señales más débiles.
- Compatibilidad con el Estándar de Radiodifusión FM: El sistema de pre-énfasis/de-énfasis es una parte integral y estandarizada de la radiodifusión FM analógica en todo el mundo. Todos los transmisores FM aplican pre-énfasis, y todos los receptores FM están diseñados para aplicar la de-énfasis correspondiente.
En resumen, el de-énfasis es la pieza final del rompecabezas que asegura que el sistema de pre-énfasis cumpla su propósito. La pre-énfasis protege los agudos contra el ruido durante la transmisión, y el de-énfasis elimina ese ruido de alta frecuencia en la recepción mientras restaura el balance tonal correcto.
Comparación Conceptual: Señal Antes y Después del Sistema
Aunque no podemos crear una tabla comparativa de datos técnicos sin información específica, podemos describir conceptualmente cómo se ve la señal en diferentes puntos del proceso:
- Audio Original: Respuesta de frecuencia plana (todas las frecuencias de audio con igual amplitud relativa).
- Audio con Pre-énfasis (en Transmisor): Frecuencias altas realzadas (amplitud de agudos mayor que la de graves).
- Señal Recibida (antes de De-énfasis): Audio con agudos realzados + Ruido de alta frecuencia añadido durante la transmisión.
- Audio Final (después de De-énfasis en Receptor): Audio con agudos restaurados a su nivel original (respuesta plana) + Ruido de alta frecuencia atenuado significativamente.
Esta secuencia ilustra cómo el de-énfasis es vital para regresar la señal a su estado original de frecuencia, pero habiendo logrado reducir el ruido de alta frecuencia que se sumó en el camino.
Implementación Típica del De-énfasis

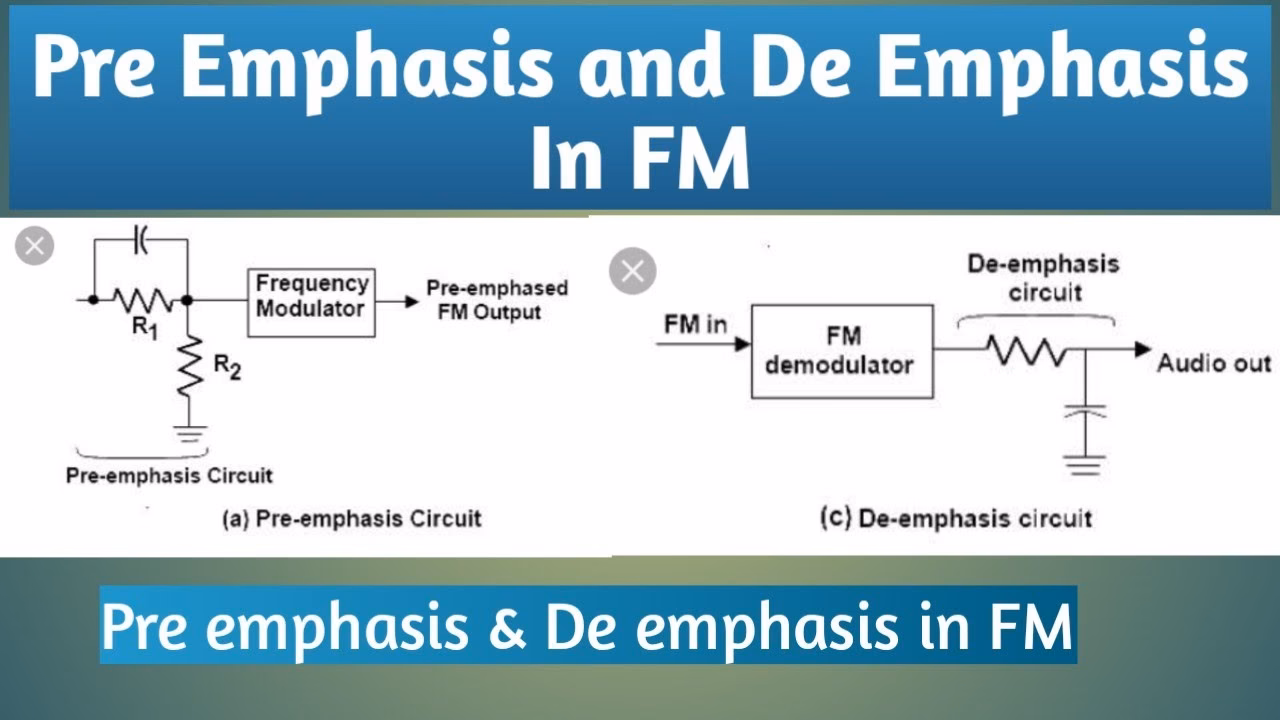

En un receptor de radio FM, el circuito de de-énfasis se implementa típicamente después del demodulador (el circuito que extrae la señal de audio de la portadora FM) y antes de las etapas de amplificación de audio final. A menudo es un simple circuito pasivo RC (resistencia-condensador) o un circuito activo que simula el mismo comportamiento, diseñado para tener la constante de tiempo correcta (50 µs o 75 µs) para atenuar las frecuencias por encima de un cierto punto (aproximadamente 3183 Hz para 50 µs y 2122 Hz para 75 µs, aunque la atenuación es una pendiente, no un corte brusco).
La elección entre 50 µs y 75 µs depende de la región geográfica y el estándar de radiodifusión local. Los receptores modernos a menudo están diseñados para manejar ambos, o están preconfigurados para la región donde se venden.
Preguntas Frecuentes sobre el De-énfasis en FM
- ¿Es el de-énfasis lo opuesto a la pre-énfasis?
- Sí, son procesos complementarios e inversos. La pre-énfasis realza los agudos en el transmisor y el de-énfasis los atenúa en el receptor.
- ¿Por qué no simplemente reducir el ruido sin realzar y luego atenuar?
- El ruido en FM aumenta con la frecuencia. Al realzar los agudos de la señal antes de que se añada el ruido (en el canal), estos agudos realzados tienen una mayor "ventaja" sobre el ruido cuando llegan al receptor. Luego, al atenuar tanto la señal como el ruido en el receptor, la señal vuelve a su nivel original, pero el ruido de alta frecuencia se reduce de manera efectiva, mejorando la SNR general.
- ¿Qué pasa si mi receptor no tiene de-énfasis o usa una constante de tiempo incorrecta?
- Si el transmisor usa pre-énfasis (que es estándar en FM) y tu receptor no tiene de-énfasis, el audio sonará con agudos excesivamente realzados, lo que puede ser molesto y antinatural. Si la constante de tiempo no coincide (por ejemplo, 75 µs en el transmisor y 50 µs en el receptor), la respuesta de frecuencia final no será plana, resultando en un sonido desequilibrado (demasiado brillante o demasiado apagado en los agudos).
- ¿El de-énfasis solo afecta al ruido?
- No, el de-énfasis es un filtro que afecta a todas las frecuencias de audio de alta gama, tanto la señal de audio deseada (que fue realzada por la pre-énfasis) como el ruido que se añadió. El beneficio en la SNR proviene de la forma en que la señal fue tratada previamente por la pre-énfasis.
- ¿Se usa el de-énfasis en otras tecnologías además de la radio FM?
- Sí, el principio de pre-énfasis/de-énfasis (o técnicas similares como ecualización adaptativa) se utiliza en otras áreas donde la pérdida de señal o el ruido afectan más a las frecuencias altas, como en la transmisión de datos a alta velocidad por cables (ej. HDMI, USB SuperSpeed, DisplayPort, mencionados en parte de la información proporcionada, aunque no relevantes para FM) o en la grabación analógica en cinta magnética (sistemas como Dolby Noise Reduction). Sin embargo, la implementación específica y las constantes de tiempo son diferentes para cada aplicación. Nuestro enfoque aquí es exclusivamente la radio FM.
- ¿Todos los receptores de FM tienen de-énfasis?
- Sí, cualquier receptor de radio FM analógica diseñado para recibir transmisiones estándar incluirá un circuito de de-énfasis con la constante de tiempo apropiada para la región en la que se espera que opere.
Conclusión: Un Héroe Silencioso de la Fidelidad FM
Aunque a menudo pasa desapercibido, el proceso de de-énfasis es un componente vital en la recepción de radio FM. Trabajando en perfecta sincronía con la pre-énfasis aplicada en el transmisor, asegura que la señal de audio llegue a tus oídos con la respuesta de frecuencia correcta y, lo que es más importante, con una relación señal-ruido mejorada. Es una técnica ingeniosa que aprovecha las características del ruido en la modulación FM para ofrecer una experiencia auditiva clara y agradable, demostrando que a veces, atenuar ciertas frecuencias es la clave para una mejor calidad de sonido general.
