Todo sobre la Demodulación FM

La modulación es el proceso mediante el cual se codifica información en una señal transmitida, permitiendo que la información (como audio o datos) sea transportada de manera eficiente a través de ondas de radio. Por otro lado, la demodulación FM es el proceso inverso: la extracción de esa información codificada a partir de la señal recibida. Este proceso es fundamental para que cualquier receptor de radio FM pueda convertir las ondas invisibles que capta en el sonido o los datos originales que fueron transmitidos. A veces, especialmente en contextos de circuitos y tecnologías más antiguas, este proceso también se conoce como detección o discriminación de FM. La demodulación de frecuencia juega un papel esencial en la recepción de señales moduladas en frecuencia.

https://www.youtube.com/watch?v=ygUNI2RlbW9kdWxhdG9ycw%3D%3D

¿Qué Significa Demodulación de Frecuencia?

Como mencionamos, la demodulación de frecuencia es, en esencia, la operación inversa de la modulación de frecuencia. El objetivo principal de la demodulación es recuperar la señal moduladora original que fue utilizada para variar la frecuencia de la señal portadora en el transmisor. Una vez que la señal de radiofrecuencia ha sido recibida por la antena, pasa por etapas de filtrado y amplificación para aislar la señal deseada y aumentar su intensidad. Después de estas etapas de procesamiento inicial, es necesario separar la información (audio, datos, etc.) de la portadora de alta frecuencia que la transportaba. Este proceso de recuperación es lo que conocemos como demodulación o detección.

Los circuitos demoduladores de FM son componentes indispensables y se encuentran en prácticamente cualquier dispositivo que reciba señales de radiofrecuencia moduladas en frecuencia. Esto incluye una amplia variedad de equipos de comunicación y entretenimiento, tales como:

• Receptores de radiodifusión FM comerciales (los que usamos para escuchar música y programas en el coche o en casa).
• Radios bidireccionales, como walkie-talkies y radios portátiles utilizadas por servicios de emergencia, seguridad o aficionados, que a menudo emplean FM por su resistencia al ruido.
• Cualquier otro sistema de comunicación que dependa de la frecuencia modulada para transmitir información.

La necesidad de la demodulación surge del hecho de que nuestros oídos (o los dispositivos que interpretan los datos) no pueden procesar directamente las señales de radiofrecuencia. Estas señales oscilan a millones de veces por segundo. La información útil está codificada en las variaciones sutiles de la frecuencia de la portadora de alta frecuencia. El demodulador es el circuito inteligente que detecta estas variaciones de frecuencia y las convierte de nuevo en una señal de voltaje o corriente que varía a una tasa mucho más lenta, correspondiente a la señal de audio original (por ejemplo, de 20 Hz a 20 kHz para voz y música) o a los datos.

¿Cómo se Demodula una Onda FM? Técnicas Fundamentales

Existen diversas técnicas y circuitos para lograr la demodulación de una onda FM. Algunas son históricas, otras son más modernas y eficientes. Las técnicas básicas se basan en convertir las variaciones de frecuencia de la señal FM en variaciones de amplitud o fase, que luego pueden ser detectadas para recuperar la señal moduladora original. A continuación, exploraremos algunos de los métodos principales.

Método del Filtro de Pendiente (Slope Detection)

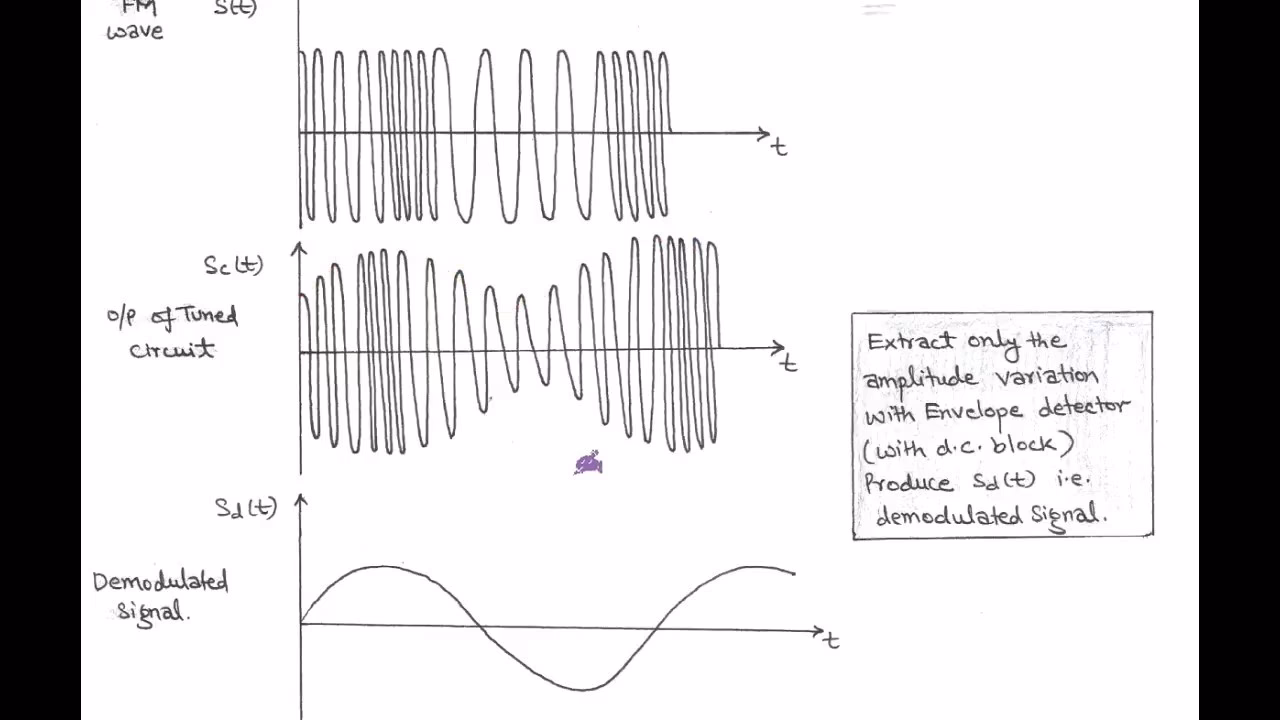

Uno de los métodos más intuitivos y conceptualmente simples para demodular FM implica el uso de un filtro cuya respuesta en frecuencia no sea plana en el rango de frecuencias de la señal FM. Si la señal FM pasa a través de un filtro (como un filtro pasa-alto, pasa-bajo o un circuito sintonizado ligeramente desviado de la frecuencia portadora central) cuya atenuación o ganancia varía significativamente con la frecuencia dentro de la banda que ocupa la señal modulada, las variaciones de frecuencia de la señal FM se convertirán en variaciones de amplitud.

Consideremos un filtro pasa-alto simple, como un circuito RC. Si sintonizamos este filtro de manera que su frecuencia de corte esté cerca de la frecuencia portadora de la señal FM, pero la pendiente de su respuesta en frecuencia sea pronunciada en el rango donde la frecuencia de la señal FM varía, ocurrirá lo siguiente:

• Cuando la frecuencia instantánea de la señal FM aumenta por encima de la portadora central, el filtro la atenuará menos (o la amplificará más, dependiendo del diseño).
• Cuando la frecuencia instantánea de la señal FM disminuye por debajo de la portadora central, el filtro la atenuará más (o la amplificará menos).

De esta manera, la señal a la salida del filtro ya no es puramente FM; ahora tiene variaciones de amplitud que son proporcionales a las variaciones de frecuencia originales. Se ha convertido, efectivamente, en una señal con modulación de amplitud (AM) residual o principal. Una vez que tenemos una señal con modulación de amplitud, podemos utilizar un detector de envolvente estándar (el mismo tipo de circuito que se usa para demodular AM) para extraer la señal moduladora original a partir de estas variaciones de amplitud.

Aunque este método es simple de entender e implementar con componentes básicos, tiene desventajas significativas. La principal es que la relación entre la frecuencia y la amplitud que proporciona el filtro rara vez es perfectamente lineal a lo largo de todo el rango de desviación de frecuencia de la señal FM. Esto introduce distorsión en la señal demodulada. Además, este método es altamente sensible a cualquier variación de amplitud que pueda tener la señal de entrada (ruido AM), lo cual es indeseable en FM, ya que una de sus ventajas es precisamente su inmunidad al ruido de amplitud. Por estas razones, el método del filtro de pendiente simple rara vez se utiliza en receptores FM de calidad.

Demodulador de Lazo Enganchado en Fase (PLL)

Una técnica más sofisticada y de alto rendimiento para la demodulación de FM utiliza un lazo enganchado en fase (PLL). Un PLL es un sistema de control realimentado que puede "engancharse" o seguir la fase y, por lo tanto, la frecuencia de una señal de entrada. La estructura básica de un PLL consta de tres bloques principales:

1. Detector de Fase (Phase Detector): Este circuito compara la fase de la señal de entrada con la fase de la señal generada por el Oscilador Controlado por Voltaje (VCO) y produce una señal de error que es proporcional a la diferencia de fase entre las dos señales.
2. Filtro Pasa-Bajo (Loop Filter): Esta señal de error del detector de fase suele contener componentes de alta frecuencia. El filtro pasa-bajo las elimina, produciendo un voltaje de control más suave y estable para el VCO.
3. Oscilador Controlado por Voltaje (VCO - Voltage-Controlled Oscillator): Este oscilador genera una señal cuya frecuencia de salida es directamente proporcional al voltaje de control aplicado a su entrada.

El PLL funciona de la siguiente manera: el detector de fase compara la señal FM de entrada con la salida del VCO. Si hay una diferencia de fase (y, por lo tanto, de frecuencia), el detector de fase genera un voltaje de error. Este voltaje de error, después de ser filtrado por el filtro pasa-bajo, se aplica a la entrada de control del VCO. El VCO ajusta su frecuencia en un intento de reducir la diferencia de fase a cero y "engancharse" a la frecuencia de la señal de entrada.

En el contexto de la demodulación de FM, la frecuencia de la señal de entrada FM varía de acuerdo con la señal moduladora. Para que el VCO del PLL se mantenga "enganchado" a esta frecuencia de entrada que varía constantemente, el voltaje de control aplicado a su entrada también debe variar. Este voltaje de control que se aplica al VCO para que siga las variaciones de frecuencia de la señal FM de entrada es, precisamente, la señal demodulada. La magnitud de este voltaje de control en cualquier momento es proporcional a la desviación de frecuencia instantánea de la señal FM de entrada, que a su vez es proporcional a la amplitud instantánea de la señal moduladora original.

Los demoduladores basados en PLL ofrecen un excelente rendimiento, buena linealidad y una alta inmunidad al ruido de amplitud. Son complejos de diseñar en comparación con métodos más simples, pero son muy efectivos y se utilizan en aplicaciones donde se requiere alta fidelidad y rendimiento.

Tipos de Demoduladores FM Comunes

A lo largo de la historia de la radio FM, se han desarrollado y utilizado varios tipos de circuitos demoduladores. Algunos de ellos eran prominentes en la era de los componentes discretos (transistores, diodos, resistencias, condensadores), mientras que otros son más adecuados para la integración en circuitos integrados (ICs) modernos. Aunque los demoduladores basados en PLL y el detector de cuadratura son muy comunes hoy en día, es útil conocer otros tipos históricos:

Detector de Pendiente (Slope Detector)

Ya descrito anteriormente como un método básico, el detector de pendiente es una forma elemental de demodulación FM que se basa en la característica de cambio de frecuencia a cambio de amplitud de un circuito sintonizado o filtro. Su principal ventaja es la simplicidad conceptual y el bajo número de componentes. Sin embargo, como se mencionó, sus desventajas son significativas: la no linealidad inherente del filtro sintonizado conduce a una distorsión armónica considerable en la señal demodulada; además, es muy sensible a las variaciones de amplitud en la señal de entrada, lo que anula una de las principales ventajas de la FM.

Este tipo de detector rara vez se usa en diseños modernos debido a su bajo rendimiento, a menos que sea en una aplicación muy específica y de baja fidelidad donde la simplicidad sea primordial y la calidad de la señal no sea crítica. Su uso principal fue en los primeros días de la radio FM o en situaciones donde no se disponía de circuitos más sofisticados.

Detector de Relación (Ratio Detector)

El detector de relación fue un tipo de detector de FM muy popular en la era de las radios de transistores de componentes discretos. Se ganó popularidad porque, a diferencia del detector de pendiente, ofrecía una excelente capacidad de rechazo del ruido de amplitud (limitación), lo que mejoraba significativamente la calidad del audio recibido. El circuito del detector de relación típicamente requería el uso de un transformador con tres devanados (primario, secundario y un tercer devanado acoplado) para generar las señales con los desfases de fase necesarios para el proceso de demodulación. Utilizaba dos diodos y varios resistores y condensadores para su implementación.

Aunque el rendimiento del detector de relación era bueno y proporcionaba una demodulación de calidad, su principal inconveniente era el costo. La fabricación de transformadores, especialmente los de frecuencia intermedia de precisión, era más cara que la de otros componentes pasivos como resistores y condensadores. Con la llegada de la tecnología de circuitos integrados, donde se podían implementar circuitos más complejos y eficientes a bajo costo dentro de un solo chip de silicio, el uso del detector de relación disminuyó drásticamente. Sin embargo, fue un componente clave en muchos receptores FM de la época.

Detector de Cuadratura (Quadrature FM Detector)

Hoy en día, el detector de cuadratura es uno de los tipos de demoduladores FM más utilizados, especialmente en circuitos integrados de radio FM. Su popularidad se debe a su combinación de buen rendimiento, simplicidad de implementación en ICs y bajo costo. El principio de funcionamiento del detector de cuadratura se basa en comparar la fase de la señal FM de entrada con una versión de esa misma señal que ha sido desplazada 90 grados en fase (en cuadratura).

Típicamente, la señal FM de entrada se divide. Una parte se pasa directamente a un mezclador o multiplicador, mientras que la otra parte pasa a través de un circuito que introduce un desfase de fase de 90 grados (este circuito a menudo es un circuito sintonizado o una línea de retardo). La salida de este circuito de desfase se aplica a la otra entrada del mezclador. La salida del mezclador contendrá componentes de frecuencia que son la suma y la diferencia de las frecuencias de las dos señales de entrada. Después de un filtro pasa-bajo, se obtiene una señal de voltaje cuya amplitud es proporcional al coseno del ángulo de fase entre las dos señales de entrada del mezclador. Dado que la señal de desfase de 90 grados tiene una fase que varía con la frecuencia instantánea de la señal FM, la salida filtrada es proporcional a la desviación de frecuencia instantánea de la señal FM original, es decir, la señal moduladora.

La forma de "coincidencia en cuadratura" de este demodulador es particularmente fácil y económica de integrar en un chip de silicio. Esto significa que se puede incluir la funcionalidad de demodulación FM en un circuito integrado que realiza muchas otras funciones del receptor (como amplificación de frecuencia intermedia, filtrado, etc.) con un costo adicional mínimo. Por esta razón, muchos ICs modernos diseñados para receptores de radio o para la etapa de frecuencia intermedia (IF) de un receptor incluyen un detector de cuadratura integrado, lo que lo convierte en una opción muy atractiva para el diseño de receptores actuales.

Comparativa de Tipos de Demoduladores FM

Para resumir las características de los tipos de demoduladores discutidos, presentamos la siguiente tabla comparativa:

Preguntas Frecuentes sobre Demodulación FM

A continuación, abordamos algunas preguntas comunes relacionadas con la demodulación de frecuencia modulada:

¿Cómo demodulan los ingenieros una señal de radio FM?

En un entorno de ingeniería, el proceso de demodulación de una señal FM implica no solo el circuito demodulador en sí, sino también la correcta configuración y optimización de los equipos de recepción y análisis. Los ingenieros a menudo utilizan instrumentos como analizadores de espectro con capacidades de demodulación FM integradas. Para demodular eficazmente, pueden optimizar la configuración del analizador: activar preamplificadores para aumentar la intensidad de señales débiles, minimizar la atenuación de entrada de RF para evitar perder la señal, y ajustar finamente el nivel de referencia y el ancho de banda para mejorar la claridad de la señal y reducir el ruido de audio o estática. Entender las características específicas de la señal (como la desviación de frecuencia máxima y el ancho de banda) es crucial para seleccionar y configurar adecuadamente tanto el hardware del receptor como los parámetros del software de análisis.

¿Cuál es probablemente el mejor demodulador FM?

La elección del "mejor" demodulador FM depende en gran medida de la aplicación específica y los requisitos de rendimiento, costo y complejidad. No hay una respuesta única que sirva para todas las situaciones. Para receptores de radio FM de consumo masivo, donde el costo es un factor clave y se requiere un buen rendimiento general, el detector de cuadratura integrado en circuitos integrados es la opción predominante debido a su simplicidad, bajo costo de integración y buen rendimiento. Para aplicaciones que demandan el más alto rendimiento, la mayor linealidad y una excelente capacidad de seguimiento en condiciones difíciles, como en sistemas de comunicación digital de alta velocidad o enlaces de microondas, un demodulador basado en lazo enganchado en fase (PLL) suele ser la mejor elección, a pesar de su mayor complejidad y costo.

Otros métodos, como las técnicas de conteo de ciclos (que miden el tiempo entre cruces por cero de la señal para determinar su frecuencia instantánea) o variaciones del detector de cuadratura (posiblemente utilizando componentes digitales o lógicos como puertas XOR de alta velocidad en lugar de mezcladores analógicos tradicionales, como se sugirió en un contexto técnico específico), pueden ser óptimos para ciertos tipos de señales FM o requisitos de diseño particulares. En resumen, la "mejor" opción es la que mejor se adapta a las necesidades específicas del sistema en términos de fidelidad, rechazo de ruido, costo, consumo de energía y facilidad de implementación.

¿Cuál es la diferencia entre modulación y demodulación?

La modulación es el proceso realizado en el transmisor que consiste en superponer la información (como audio o datos) sobre una señal de alta frecuencia llamada portadora. Se modifica una característica de la portadora (amplitud, frecuencia o fase) de acuerdo con la señal de información. La demodulación es el proceso opuesto, realizado en el receptor, que consiste en separar la señal de información original de la portadora de alta frecuencia, deshaciendo el proceso de modulación para recuperar la información útil.

¿Por qué es necesaria la demodulación en la radio FM?

La demodulación es absolutamente necesaria porque la señal de radio FM que viaja por el aire es una onda electromagnética de muy alta frecuencia, inaudible e incomprensible para los humanos o los dispositivos digitales sin procesamiento. La información (música, voz, etc.) está codificada en las sutiles variaciones de la frecuencia de esta onda portadora. El demodulador es el circuito que interpreta estas variaciones de frecuencia y las convierte de nuevo en una señal eléctrica de menor frecuencia que corresponde a la señal de audio o datos original, que luego puede ser amplificada y reproducida a través de un altavoz o procesada por un dispositivo digital.

¿La demodulación es lo mismo que la detección?

Sí, en el contexto de los receptores de radio, los términos "demodulación" y "detección" a menudo se usan indistintamente para referirse al proceso de extraer la señal moduladora de la portadora recibida. El término "detector" o "discriminador" se usa comúnmente para nombrar el circuito específico que realiza esta función (por ejemplo, detector de relación, detector de cuadratura).

Conclusión

La demodulación de frecuencia es un proceso esencial y fascinante en el mundo de la radio FM y las comunicaciones inalámbricas. Es el paso crucial que permite a los receptores convertir las complejas señales de radiofrecuencia recibidas en la información inteligible que deseamos. Hemos visto que es el inverso de la modulación y que se logra mediante diversas técnicas, desde el simple (aunque ineficaz) método del filtro de pendiente hasta los más sofisticados detectores de relación, detectores de cuadratura y demoduladores basados en PLL. La elección del método de demodulación impacta directamente en el rendimiento del receptor en términos de fidelidad, rechazo de ruido y costo. Gracias a estos ingeniosos circuitos, podemos disfrutar de la transmisión de audio de alta calidad y otras formas de comunicación que la frecuencia modulada hace posible.
