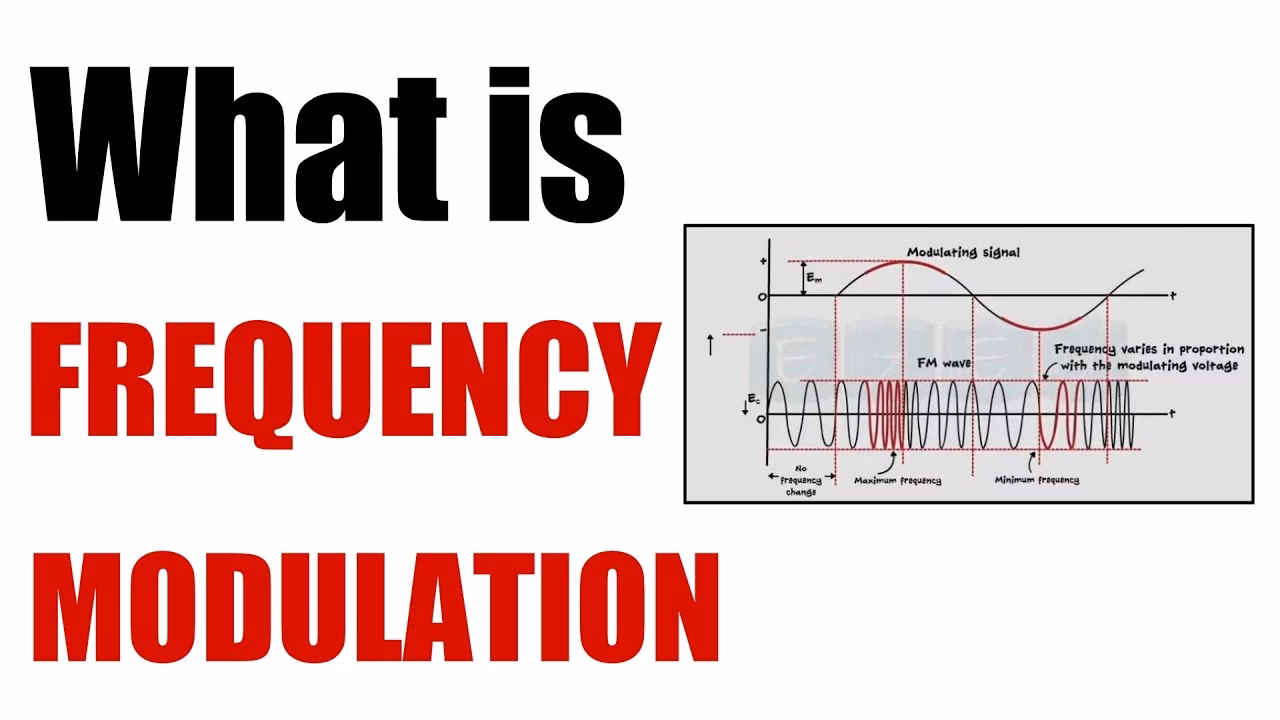

Cuando hablamos de radio FM, un concepto fundamental es la desviación de frecuencia. Este término, a menudo representado como fΔ, describe la diferencia entre la extensión mínima o máxima de la frecuencia de una señal modulada en FM y la frecuencia central nominal, también conocida como frecuencia portadora. Es importante no confundir la desviación de frecuencia con la deriva de frecuencia, que es un desplazamiento no intencionado de la frecuencia de un oscilador respecto a su valor nominal. La desviación es una característica controlada y esencial de la modulación FM, que codifica la información (como el audio) variando la frecuencia de la portadora.
La desviación de frecuencia de una radio es de particular importancia en relación con el ancho de banda que ocupa la señal. Una menor desviación significa que se pueden "encajar" más canales en la misma cantidad de espectro de frecuencia. Por ejemplo, el rango de radiodifusión FM comercial entre 87.5 y 108 MHz utiliza un espaciado de canal típico de 100 o 200 kHz, con una desviación de frecuencia máxima de +/-75 kHz. Esta amplia desviación permite una alta fidelidad de audio, pero requiere un ancho de banda considerable por canal.
Desviaciones Comunes en Diversas Aplicaciones
Las aplicaciones de transmisión FM más comunes utilizan desviaciones pico específicas. Además de los +/-75 kHz para la radiodifusión comercial, otras desviaciones típicas incluyen:
- +/-5 kHz (con espaciados de canal de 15–25 kHz)
- +/-2.5 kHz (con espaciados de canal de 3.75-12.5 kHz)
- +/-2 kHz (con espaciados de canal de 8.33 kHz, 7.5 kHz, 6.25 kHz o 5 kHz)
Estas diferentes desviaciones se eligen en función de la necesidad de calidad de audio, el ancho de banda disponible y la densidad de canales requerida para un servicio particular.
La Desviación en la Radioafición: Banda Ancha vs. Banda Estrecha
En el mundo de la radioafición, la terminología relacionada con la desviación puede ser un poco confusa. Los términos "banda ancha" (wideband) y "banda estrecha" (narrowband) en FM se han utilizado de maneras que han evolucionado con el tiempo.

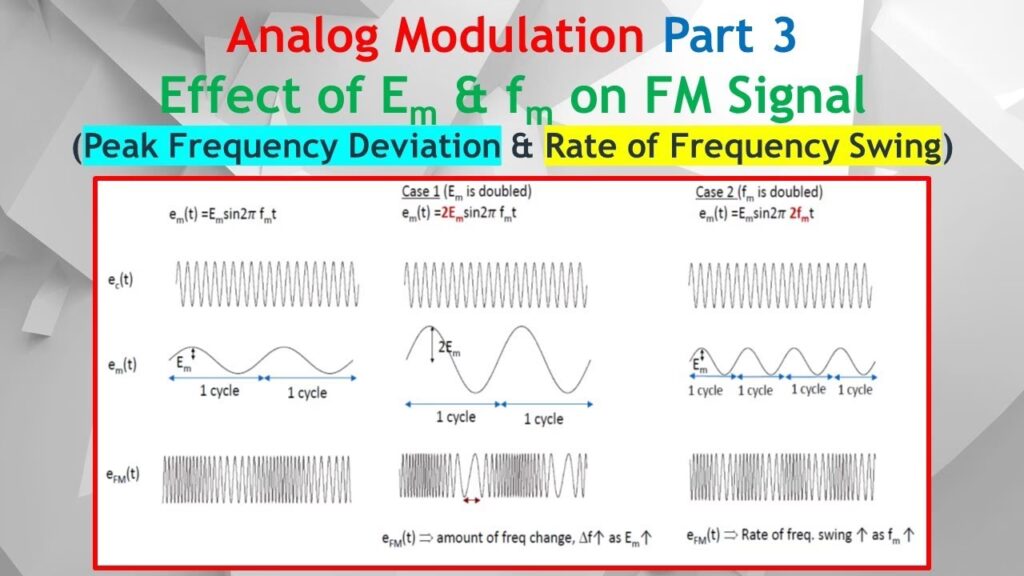

Una señal FM, como se mencionó, se extiende a ambos lados de la frecuencia portadora para ocupar un rango de frecuencias. Aunque hablamos de estar en una frecuencia específica (como 146.52 MHz), la señal real tiene un ancho. Este ancho de banda está determinado principalmente por la desviación de frecuencia pico. La desviación pico es el cambio máximo instantáneo de frecuencia respecto a la frecuencia portadora (la frecuencia de la señal sin modulación).
Originalmente, en los primeros días de la radio móvil FM, se usaban desviaciones pico más altas, como +/-15 kHz. Más tarde, la desviación estándar se redujo a +/-5 kHz, y en ese momento, esta desviación de 5 kHz se consideraba "banda estrecha". Sin embargo, el lenguaje ha cambiado.
Hoy en día, en los equipos modernos de radioafición, es probable que encuentres tres desviaciones principales:
- Radiodifusión FM (75 kHz): Utilizada para la recepción de estaciones comerciales (88-108 MHz). Definitivamente considerada banda ancha para soportar audio de alta calidad.
- Estándar US Amateur (5 kHz): La desviación estándar actual para la mayoría de las operaciones de FM analógica en radioafición en EE. UU. A menudo referida ahora como "banda ancha" en la configuración del equipo, aunque históricamente fue considerada estrecha.
- Banda Estrecha (2.5 kHz): Una desviación más estrecha que está apareciendo en equipos de radioaficionados, a menudo referida como "banda estrecha" en la configuración.
Esta evolución en la terminología puede ser confusa, pero lo importante es entender los valores de desviación reales (2.5 kHz y 5 kHz) y a qué se refieren las configuraciones de tu radio.
Relación entre Desviación, Ancho de Banda y Espaciado de Canal
La relación entre la desviación de frecuencia pico y el ancho de banda ocupado por la señal FM no es simplemente el doble de la desviación. El contenido de frecuencia se extiende más allá de este rango, un fenómeno descrito por la Regla de Carson. Una señal con 5 kHz de desviación pico, por ejemplo, tiene un ancho de banda de aproximadamente 16 kHz.
La siguiente tabla resume las desviaciones comunes en radioafición y radiodifusión, su ancho de banda asociado y el espaciado de canal típico:
| Nombre (en equipo moderno) | Desviación de Frecuencia Pico | Ancho de Banda Típico | Espaciado de Canal Típico |
|---|---|---|---|
| Banda Estrecha (Narrow) | 2.5 kHz | 11 a 12.5 kHz | 12.5 kHz |
| Banda Ancha (Wide - Estándar US Amateur) | 5.0 kHz | 13 a 16 kHz | 15 a 25 kHz |
| Radiodifusión FM | 75 kHz | 180 a 200 kHz | 200 kHz |
El espaciado de canal es la separación entre las frecuencias centrales de canales adyacentes. Está diseñado para ser lo suficientemente amplio como para acomodar el ancho de banda de la señal y proporcionar cierta protección contra la interferencia con canales vecinos.
Desviación en Otros Servicios de Radio
Es importante recordar que las normas de 5 kHz como estándar de banda ancha para FM analógica son típicas del Servicio de Radioaficionados de EE. UU. Otros servicios tienen diferentes estándares.
La Comisión Federal de Comunicaciones (FCC) en EE. UU. ha requerido que la mayoría de las radios comerciales y de seguridad pública que utilizan FM analógica adopten la desviación de banda estrecha de 2.5 kHz. Esta es una de las razones por las que vemos la opción de 2.5 kHz en muchos equipos de radioaficionados modernos: a menudo comparten componentes o diseños base con radios comerciales.
El Servicio de Radio Familiar (FRS) también utiliza la desviación de banda estrecha de 2.5 kHz. El Servicio General de Radio Móvil (GMRS), por otro lado, utiliza una mezcla de señales de banda estrecha y banda ancha, dependiendo del canal específico.
Configuración de la Desviación en Equipos Modernos
La mayoría de los fabricantes de radios portátiles y móviles modernos para radioaficionados han estandarizado la forma en que presentan las opciones de desviación. Es común encontrar una configuración en el menú etiquetada como "Wide/Narrow" o "W/N Dev", donde "Wide" selecciona la desviación de 5 kHz y "Narrow" selecciona la desviación de 2.5 kHz.
La función de recepción de radiodifusión FM (88-108 MHz) generalmente se maneja como una característica separada de la radio. Al activar el "modo radio FM", el equipo cambia automáticamente a la desviación mucho más amplia de 75 kHz necesaria para estas transmisiones, independientemente de la configuración de banda ancha/estrecha para el uso de radioaficionados.
Ejemplos de esta consistencia se ven en equipos populares. Radios Yaesu como el FT-4XR o FT-5DR, ICOM como el ID-52A (que usa FM para 5 kHz y FM-N para 2.5 kHz), radios Baofeng (UV-5R y otros) y Anytone (AT-D878) suelen seguir este patrón de etiquetado, separando la radiodifusión FM y ofreciendo la elección entre 5 kHz (Wide) y 2.5 kHz (Narrow) para el uso principal de FM.
¿Qué Sucede Si Uso la Desviación Incorrecta?
Es crucial configurar tu radio con la desviación correcta para el sistema con el que intentas comunicarte. La gran mayoría de los repetidores FM analógicos en los EE. UU. están configurados para la desviación estándar de 5 kHz. Por lo tanto, a menos que se te indique lo contrario (por ejemplo, por el administrador de un repetidor específico), debes configurar tu radio en Banda Ancha (5 kHz).
Si configuras tu radio en 2.5 kHz (banda estrecha) pero el repetidor o la estación simplex espera 5 kHz (banda ancha), tu señal tendrá una menor desviación. Esto resultará en un nivel de modulación más bajo, haciendo que tu audio suene bajo o silencioso para la otra parte.
Por el contrario, si configuras tu radio en 5 kHz (banda ancha) pero el repetidor o la estación espera 2.5 kHz (banda estrecha), tu señal tendrá una desviación excesiva para el ancho de banda del receptor. Esto hará que tu audio suene muy fuerte y probablemente distorsionado para la otra parte.
Aunque las radios con diferentes configuraciones de desviación a menudo pueden comunicarse entre sí (la comunicación básica es posible), la calidad del audio se verá significativamente afectada. Para una comunicación clara y efectiva, es esencial que ambas partes (o la radio y el repetidor) utilicen la misma desviación de frecuencia.
Preguntas Frecuentes (FAQ)
- ¿Qué es la desviación de frecuencia en FM?
- Es la diferencia entre la frecuencia instantánea de la señal FM y su frecuencia portadora central. Es la forma en que se codifica la información en una señal FM.
- ¿Cómo afecta la desviación al ancho de banda?
- Una mayor desviación de frecuencia resulta en un mayor ancho de banda ocupado por la señal FM. Esto limita cuántos canales pueden coexistir en una porción del espectro.
- En radioafición, ¿qué significa "banda ancha" hoy en día?
- En la mayoría de los equipos modernos y para la mayoría de los repetidores analógicos en EE. UU., "banda ancha" se refiere a la desviación estándar de 5 kHz.
- ¿Y "banda estrecha" en radioafición?
- Actualmente, "banda estrecha" se refiere a la desviación de 2.5 kHz, utilizada en algunos servicios y equipos más nuevos, y requerida para radios comerciales/seguridad pública por la FCC.
- ¿Cuál es la desviación para la radiodifusión FM comercial (88-108 MHz)?
- Se utiliza una desviación mucho mayor, típicamente de 75 kHz, para lograr audio de alta fidelidad.
- ¿Qué pasa si uso 2.5 kHz de desviación en un repetidor de 5 kHz?
- Tu señal sonará baja para otros usuarios.
- ¿Qué pasa si uso 5 kHz de desviación en un repetidor de 2.5 kHz?
- Tu señal sonará fuerte y distorsionada para otros usuarios.
Conclusión
Comprender la desviación de frecuencia es un aspecto clave para operar correctamente en FM, particularmente en el ámbito de la radioafición. La desviación determina el ancho de banda de tu señal y, por lo tanto, cómo encaja en el espectro y cómo interactúa con otros usuarios y sistemas, como los repetidores. Saber cuándo usar la desviación de 2.5 kHz ("banda estrecha") y cuándo usar la desviación de 5 kHz ("banda ancha" estándar de radioafición en EE. UU.), además de reconocer la desviación de 75 kHz para la radiodifusión, te permitirá optimizar la configuración de tu radio para obtener la mejor calidad de audio y asegurar una comunicación efectiva. Siempre verifica la desviación recomendada para el repetidor o canal que planeas utilizar para evitar problemas de audio.
