La modulación es un proceso fundamental en las telecomunicaciones que nos permite transmitir información a través de ondas de radio. Una de las técnicas de modulación más importantes y extendidas es la Modulación de Frecuencia, o FM. A diferencia de la Modulación de Amplitud (AM), donde la información se codifica variando la amplitud de una señal portadora, la FM utiliza cambios en la frecuencia de la portadora para llevar el mensaje. Esta diferencia, aparentemente simple, tiene profundas implicaciones en la calidad y la robustez de la señal transmitida, siendo la base de la radio de alta fidelidad que conocemos hoy en día.
¿Qué es la Modulación de Frecuencia?
En esencia, la Modulación de Frecuencia (FM) se define como el proceso mediante el cual la frecuencia de una señal portadora (una onda de radio de frecuencia constante y sin información inherente) se varía en proporción directa a la amplitud de la señal moduladora (la señal que contiene la información, como audio). Esto significa que a medida que la amplitud de la señal de audio aumenta o disminuye, la frecuencia de la portadora se desplaza hacia arriba o hacia abajo desde su frecuencia central (la frecuencia de la portadora sin modular).
Imaginemos que tenemos una señal de audio (la moduladora) que varía en el tiempo. Cuando la amplitud de esta señal de audio es alta (positiva), la frecuencia de la portadora aumenta por encima de su valor normal. Cuanto mayor sea la amplitud positiva, mayor será este aumento. Cuando la amplitud de la señal de audio es baja (negativa, es decir, en la parte inferior del ciclo de onda), la frecuencia de la portadora disminuye por debajo de su valor normal. Cuanto menor sea la amplitud negativa, mayor será esta disminución.
Cuando la amplitud de la señal de audio es cero, la frecuencia de la portadora vuelve a su frecuencia central o 'libre'. Por lo tanto, la frecuencia de la señal FM modulada está constantemente cambiando, oscilando alrededor de la frecuencia central de la portadora en respuesta a los cambios de amplitud de la señal moduladora.
Este proceso contrasta notablemente con la AM, donde la amplitud de la portadora cambia mientras su frecuencia permanece constante. La forma en que la información se incrusta en la señal portadora es la característica definitoria de cada tipo de modulación.
Un Vistazo a la Historia de la FM
Aunque el concepto de Modulación de Frecuencia existía casi al mismo tiempo que la Modulación de Amplitud, la FM tardó mucho más en ganar popularidad. En los inicios de la comunicación inalámbrica, uno de los principales problemas era el ruido estático y las interferencias, especialmente en las transmisiones de AM. La creencia general era que para reducir el ruido, se debía reducir el ancho de banda de la señal transmitida, ya que un ancho de banda más estrecho 'capturaría' menos ruido.
Fue el ingeniero estadounidense Edwin Armstrong quien desafió esta creencia. A finales de la década de 1920, Armstrong comenzó a investigar si la FM podría ofrecer una ventaja sobre la AM en la lucha contra el ruido. Su enfoque fue radical: en lugar de disminuir el ancho de banda, propuso aumentarlo significativamente. Descubrió que al esparcir la señal sobre un rango de frecuencias más amplio, la FM se volvía inherentemente más resistente al ruido, que tiende a afectar principalmente a la amplitud de la señal.
A pesar de sus prometedores descubrimientos, las ideas de Armstrong enfrentaron una fuerte resistencia. La Radio Corporation of America (RCA), en ese momento una potencia en la radiodifusión y la televisión, no estaba interesada en invertir en una tecnología que requería un ancho de banda mayor y receptores completamente nuevos. Armstrong tuvo que luchar arduamente para demostrar la viabilidad y superioridad de la FM.
Finalmente, en 1939, Armstrong lanzó su propia estación de radio experimental para demostrar la calidad y la inmunidad al ruido de la FM, operando en la banda de 42 a 50 MHz. Esta demostración fue crucial. Sin embargo, después de la Segunda Guerra Mundial, la Comisión Federal de Comunicaciones (FCC) en EE. UU. reasignó la banda de FM a la que conocemos hoy: 88 a 108 MHz. Aunque esto causó problemas iniciales para quienes ya habían comprado receptores en la banda antigua, esta nueva banda se convirtió en el estándar mundial para la radiodifusión FM de alta calidad.
El legado de Armstrong perdura en la ubicuidad de la radio FM, apreciada por su claridad de sonido y su capacidad para transmitir audio en estéreo, algo que la AM de banda estrecha no puede hacer eficazmente.
Desviación de Frecuencia y Índice de Modulación
Dos parámetros clave para entender la FM son la desviación de frecuencia y el índice de modulación.
La Desviación de Frecuencia (Δf) es la cantidad máxima en que la frecuencia de la portadora se desvía de su frecuencia central. Esta desviación está directamente determinada por la amplitud máxima de la señal moduladora. Cuanto mayor sea la amplitud del audio de entrada, mayor será la desviación de frecuencia. Se mide en Hertz (Hz) o kilohertz (kHz).
Por ejemplo, si una portadora tiene una frecuencia central (fc) de 100 MHz, y una señal moduladora hace que su frecuencia varíe entre 95 MHz y 105 MHz, la desviación máxima es de 5 MHz (105 MHz - 100 MHz o 100 MHz - 95 MHz).
La siguiente tabla ilustra cómo la amplitud de la señal moduladora afecta la desviación de frecuencia:
| Amplitud Señal Moduladora | Frecuencia de la Portadora | Desviación de Frecuencia |
|---|---|---|
| 0V | 100 MHz (Central) | Nula |
| +2V (Pico Positivo) | 105 MHz (Máxima) | +5 MHz |
| ─2V (Pico Negativo) | 95 MHz (Mínima) | –5 MHz |
El Índice de Modulación (mf) es otro parámetro crucial en FM. Se define como la relación entre la desviación de frecuencia máxima (Δf) y la frecuencia de la señal moduladora (fm).
La fórmula es:
mf = Δf / fm
El índice de modulación nos indica 'cuántas veces' la desviación de frecuencia máxima es mayor que la frecuencia de la señal moduladora. A diferencia de la AM, donde el índice de modulación está limitado entre 0 y 1, en FM, el índice de modulación puede ser mayor o menor que 1. El valor del índice de modulación tiene un impacto significativo en el ancho de banda de la señal FM.
Ecuación de la Señal FM
Matemáticamente, una señal FM puede representarse con la siguiente ecuación:
v(t) = A * sin [ ωc*t + mf * sin(ωm*t) ]
Donde:
- A es la amplitud constante de la señal FM.
- ωc = 2π * fc es la frecuencia angular de la portadora.
- ωm = 2π * fm es la frecuencia angular de la señal moduladora.
- mf es el índice de modulación (Δf / fm).
Esta ecuación muestra que la fase instantánea de la señal FM (el argumento de la función seno) no es simplemente ωc*t, sino que incluye un término que varía con la señal moduladora (mf * sin(ωm*t)). La frecuencia instantánea de la señal FM es la derivada de esta fase respecto al tiempo, lo que revela cómo la frecuencia cambia en función de la señal moduladora.
Ancho de Banda de una Señal FM y la Regla de Carson
Uno de los aspectos más distintivos de la FM es su ancho de banda. Teóricamente, una señal FM tiene un espectro de frecuencias que se extiende infinitamente a ambos lados de la portadora central, con una serie de 'bandas laterales' separadas por múltiplos de la frecuencia moduladora (fc ± fm, fc ± 2fm, fc ± 3fm, etc.). Sin embargo, la amplitud de estas bandas laterales disminuye a medida que se alejan de la portadora.
En la práctica, la mayor parte de la energía de la señal FM se concentra en un número limitado de bandas laterales alrededor de la portadora. Para definir el ancho de banda práctico de una señal FM, se utiliza la Regla de Carson.
La Regla de Carson establece que aproximadamente el 98% de la potencia de una señal FM está contenida dentro de un ancho de banda (BWFM) dado por la siguiente fórmula:
BWFM ≈ 2 * [ Δf + fm ]
Donde:
- Δf es la desviación de frecuencia máxima.
- fm es la frecuencia más alta de la señal moduladora.
Esta regla muestra que el ancho de banda de la FM depende tanto de la desviación de frecuencia como de la frecuencia más alta de la señal moduladora. A diferencia de la AM, cuyo ancho de banda es simplemente el doble de la frecuencia moduladora más alta (2*fm), el ancho de banda de la FM es generalmente mucho mayor, especialmente para altos índices de modulación (cuando Δf es grande en comparación con fm).
Por ejemplo, para la radiodifusión comercial de FM, se utilizan valores estándar:
- Desviación de frecuencia máxima (Δf) = 75 kHz
- Frecuencia moduladora máxima (fm) = 15 kHz (el rango de audio para alta fidelidad)
Aplicando la Regla de Carson:
BWFM = 2 * [ 75 kHz + 15 kHz ] = 2 * [ 90 kHz ] = 180 kHz
A esto se le suele añadir bandas de guarda de 10 kHz a cada lado para evitar interferencias entre estaciones, lo que resulta en un ancho de canal total de 200 kHz para cada estación de FM.
La FM a menudo se describe como un "sistema de ancho de banda constante". Esto puede parecer contradictorio, ya que la fórmula de Carson muestra que el ancho de banda depende de fm. Sin embargo, la idea detrás de esta descripción surge de comparar cómo el ancho de banda cambia con diferentes frecuencias moduladoras para una *misma* desviación máxima (como en la radiodifusión FM, donde Δf=75kHz es fijo). Los ejemplos proporcionados en el material base ilustran esto:
| Desviación Máx. (Δf) | Frecuencia Moduladora (fm) | Ancho de Banda (BWFM) ≈ 2 * [Δf + fm] |
|---|---|---|
| 75 KHz | 500 Hz (0.5 KHz) | 2 * [75 + 0.5] KHz = 151.0 KHz |
| 75 KHz | 5000 Hz (5 KHz) | 2 * [75 + 5] KHz = 160.0 KHz |
| 75 KHz | 10000 Hz (10 KHz) | 2 * [75 + 10] KHz = 170.0 KHz |
Aunque la frecuencia moduladora aumenta considerablemente (de 500 Hz a 10 kHz), el cambio en el ancho de banda es relativamente pequeño (de 151 kHz a 170 kHz) en comparación con la desviación máxima fija. En sistemas como la radiodifusión FM, donde la desviación máxima es un parámetro clave, el ancho de banda está dominado por Δf y no varía drásticamente con los cambios en la frecuencia del audio modulador dentro del rango esperado (hasta 15 kHz). Por eso, en este contexto, se le considera de ancho de banda relativamente constante.
Comparación entre Modulación de Amplitud (AM) y Modulación de Frecuencia (FM)
La elección entre AM y FM depende de la aplicación específica, ya que cada una tiene sus propias características, ventajas y desventajas.
| Característica | Modulación de Amplitud (AM) | Modulación de Frecuencia (FM) |
|---|---|---|
| Parámetro Modulado | Amplitud de la portadora | Frecuencia de la portadora |
| Sensibilidad al Ruido e Interferencia | Más susceptible | Menos susceptible (Alta Inmunidad al Ruido) |
| Calidad de Audio | Generalmente más baja (afectada por el ruido, ancho de banda limitado) | Generalmente más alta (menos afectada por el ruido, mayor ancho de banda) |
| Ancho de Banda Requerido | Bajo (2 * fm) | Alto (≈ 2 * [Δf + fm]) |
| Rango de Frecuencias Típico | MF (Onda Media) y HF (Onda Corta) (535 kHz – 1705 kHz) | VHF (Muy Alta Frecuencia) (88 MHz – 108 MHz para radiodifusión) |
| Distancia de Transmisión | Puede viajar largas distancias (onda terrestre y por reflexión ionosférica) | Generalmente menor (propagación por línea de vista) |
| Índice de Modulación (m o mf) | 0 a 1 | Puede ser cualquier valor (>1 o <1) |
| Bandas Laterales | Dos (USB y LSB) | Múltiples (teóricamente infinitas) |
| Complejidad del Circuito | Más simple | Más complejo |
| Potencia Transmitida | Varía con la modulación | Constante (la amplitud de la portadora no cambia) |
La mayor inmunidad al ruido de la FM es una de sus principales ventajas. Dado que la información está en la frecuencia, las fluctuaciones de amplitud causadas por el ruido tienen un impacto mucho menor en la señal demodulada que en la AM. Esto se logra en el receptor mediante un limitador, que elimina las variaciones de amplitud antes de la demodulación.
Sin embargo, esta ventaja viene con el costo de un ancho de banda significativamente mayor. Mientras que una estación de radio AM típica ocupa un canal de 10 kHz, una estación de FM requiere un canal de 200 kHz. Esto limita el número de estaciones de FM que pueden operar en una banda de frecuencia determinada en comparación con la AM.
Ventajas de la Modulación de Frecuencia
La FM ofrece varias ventajas significativas, lo que la convierte en la opción preferida para muchas aplicaciones:
- Menor Ruido e Interferencia: La principal ventaja. La FM es mucho menos susceptible al ruido de origen humano o natural que la AM, lo que resulta en una señal de audio más clara.
- Calidad de Audio Superior: El mayor ancho de banda utilizado permite transmitir un rango más amplio de frecuencias de audio (hasta 15 kHz para alta fidelidad, comparado con ~5 kHz para AM), y la menor interferencia de ruido contribuye a una mejor calidad de sonido.
- Áreas de Servicio Bien Definidas: Para una potencia de transmisión dada, el área donde la señal FM se recibe con buena calidad está bien definida. Más allá de cierto punto, la calidad cae rápidamente, lo que ayuda a limitar la interferencia geográfica entre estaciones.
- Menor Consumo de Energía (Relativa): La potencia de la señal transmitida es constante en FM, independientemente de la modulación. Esto permite el uso de amplificadores de potencia más eficientes (clase C) en la etapa final del transmisor.
- Posibilidad de Transmisión Estéreo: El mayor ancho de banda de FM permite incluir subportadoras para transmitir información de audio estéreo, algo no factible en AM de banda estrecha.
- Bandas de Guarda: Se utilizan bandas de guarda entre canales FM adyacentes para minimizar la interferencia mutua.
- Relación Señal/Ruido (S/N) Mejorada: La FM puede lograr una relación S/N significativamente mejorada (hasta 25 dB) en comparación con la AM en presencia de ruido.
Desventajas de la Modulación de Frecuencia
A pesar de sus ventajas, la FM también presenta inconvenientes:
- Alto Ancho de Banda Requerido: Como se discutió, la FM necesita un ancho de banda mucho mayor que la AM (típicamente 200 kHz frente a 10 kHz), lo que limita el número de canales disponibles en una banda de frecuencia.
- Mayor Costo y Complejidad del Equipo: Tanto los transmisores como los receptores de FM suelen ser más complejos y, por lo tanto, más caros que sus contrapartes de AM.
- Área de Recepción Menor: Debido a que opera en frecuencias más altas (VHF), las señales FM se propagan principalmente por línea de vista y no se reflejan en la ionosfera como las ondas de AM. Esto limita el alcance de transmisión a distancias más cortas, típicamente hasta el horizonte.
- Menor Eficiencia Espectral: Aunque ofrece inmunidad al ruido, la FM no es tan eficiente como otras técnicas de modulación más modernas (especialmente digitales) en cuanto a la cantidad de datos que puede transmitir por unidad de ancho de banda.
- Los Receptores Requieren un Demodulador Más Complejo: El proceso de extraer la señal de audio de la señal FM modulada es más complicado que en AM, a menudo requiriendo circuitos como discriminadores o bucles de enganche de fase (PLL).
Aplicaciones de la Modulación de Frecuencia
La FM se utiliza ampliamente en diversas áreas debido a sus características, especialmente su resistencia al ruido y capacidad para audio de alta calidad:
- Radiodifusión FM: La aplicación más conocida, utilizada para transmitir programas de radio en la banda de VHF (88-108 MHz) con alta fidelidad y sonido estéreo.
- Sistemas de Radio de Dos Vías: Utilizada en comunicaciones móviles terrestres (policía, bomberos, taxis, etc.) donde la claridad de la voz en entornos ruidosos es crucial (a menudo se usa una versión de banda estrecha de FM).
- Audio de Televisión Analógica: La señal de audio de los sistemas de televisión analógica se transmitía típicamente usando FM.
- Sistemas de Grabación Magnética: La FM se utiliza en algunos sistemas de grabación de cinta (como en VCRs) para grabar señales de luminancia (brillo del video) o datos digitales, ya que permite grabar señales con componentes de CC y bajas frecuencias de manera más efectiva que otras técnicas.
- Radar: Utilizada en ciertos tipos de radar (FMCW - Frequency Modulated Continuous Wave) para medir distancias.
- Telemetría: Transmisión de datos de medición desde ubicaciones remotas.
- Síntesis de Música: Técnicas de síntesis de FM se utilizan en sintetizadores musicales para crear timbres complejos.
Cálculo y Generación de Señales FM
El "cálculo" de la modulación FM se refiere al proceso de generar la señal modulada a partir de la señal portadora y la señal moduladora, de acuerdo con la ecuación matemática que vimos anteriormente.
En la práctica, esto se realiza utilizando circuitos electrónicos en transmisores de FM. Estos circuitos varían la frecuencia de un oscilador (que genera la portadora) basándose en el voltaje de la señal de audio de entrada. Técnicas comunes incluyen el uso de diodos varactores (diodos cuya capacitancia cambia con el voltaje aplicado, afectando la frecuencia de un circuito resonante) o bucles de enganche de fase (PLLs), que son muy estables y precisos.
En el ámbito de la simulación o el procesamiento digital de señales, la modulación FM se realiza utilizando algoritmos que implementan la ecuación de FM. Programas como Matlab o Python con librerías adecuadas tienen funciones específicas para realizar esta tarea. El proceso implica definir:
- La frecuencia de muestreo (fs), que determina cuántas muestras por segundo se toman para representar las señales digitales.
- La frecuencia de la portadora (fc).
- La frecuencia de la señal moduladora (o la propia señal moduladora en el tiempo).
- La desviación de frecuencia máxima (Δf), que define la sensibilidad del modulador (cuánto cambia la frecuencia de la portadora por unidad de amplitud de la señal moduladora).

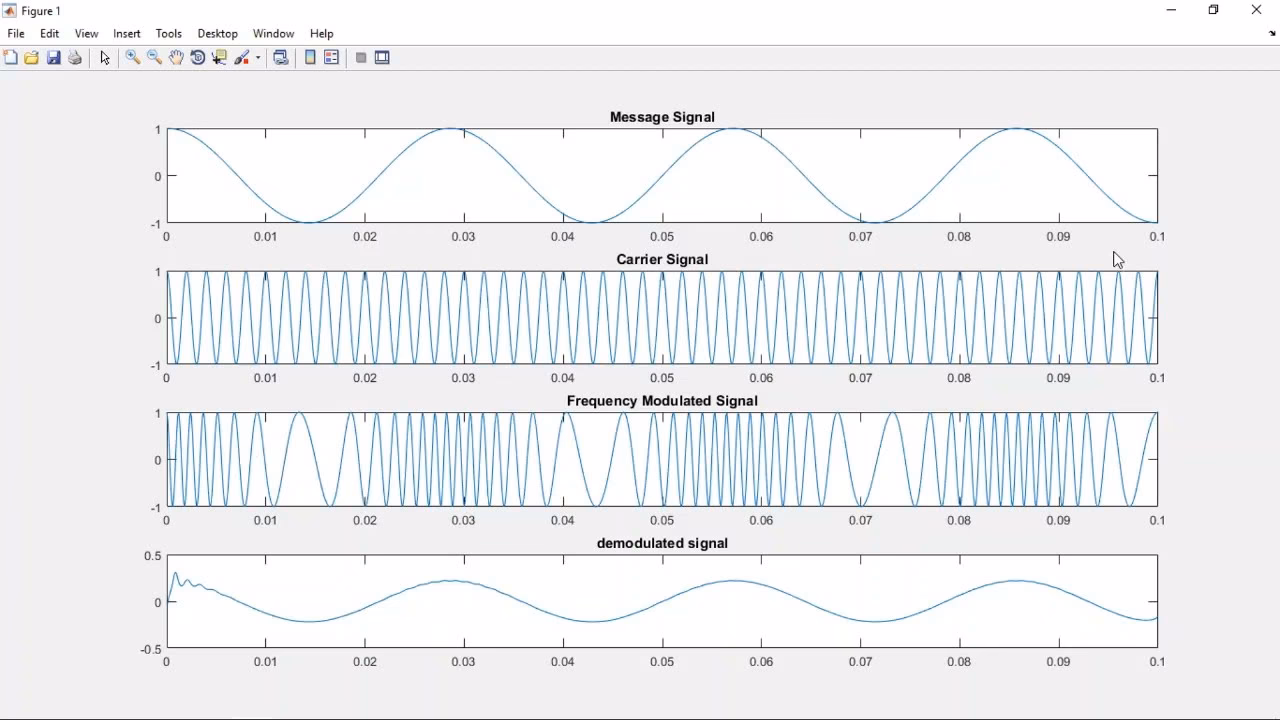

Con estos parámetros y la señal de entrada, la función de modulación (como `fmmod` en Matlab) calcula los valores de la señal FM resultante en el tiempo. La señal de salida será una onda cuya frecuencia instantánea varía de acuerdo con la amplitud de la señal de entrada, dentro del rango definido por la frecuencia central y la desviación máxima.
Por ejemplo, si se modula una señal sinusoidal de audio con una portadora de mayor frecuencia, la señal FM resultante se parecerá a la portadora, pero las "ondulaciones" se comprimirán o estirarán (cambiando la frecuencia) en sincronía con los picos y valles de la señal de audio original. Plotear la señal original y la modulada permite visualizar cómo la amplitud de la señal moduladora se traduce en cambios en la frecuencia de la señal modulada.
Preguntas Frecuentes sobre la Modulación de Frecuencia
Aquí respondemos algunas preguntas comunes sobre la FM:
¿Cuál es la principal diferencia entre AM y FM?
La AM varía la amplitud de la portadora según la señal de información, mientras que la FM varía la frecuencia de la portadora según la señal de información.
¿Por qué la FM es menos susceptible al ruido que la AM?
El ruido tiende a afectar la amplitud de la señal. En FM, la información está en la frecuencia, no en la amplitud. Los receptores de FM pueden usar limitadores para eliminar las variaciones de amplitud causadas por el ruido antes de demodular la señal.
¿Qué es la desviación de frecuencia?
Es el cambio máximo en la frecuencia de la portadora desde su frecuencia central, causado por la amplitud pico de la señal moduladora.
¿Qué es el índice de modulación en FM?
Es la relación entre la desviación de frecuencia máxima y la frecuencia de la señal moduladora (mf = Δf / fm). Indica la extensión de la variación de frecuencia en relación con la velocidad de esa variación.
¿Qué es la Regla de Carson?
Es una fórmula empírica (BWFM ≈ 2 * [Δf + fm]) utilizada para estimar el ancho de banda práctico de una señal FM que contiene la mayor parte de su potencia (aproximadamente el 98%).
¿Por qué la FM requiere más ancho de banda que la AM?
Una señal FM genera múltiples bandas laterales alrededor de la portadora, extendiéndose más que las dos únicas bandas laterales de la AM, especialmente para altos índices de modulación.
En conclusión, la Modulación de Frecuencia es una técnica robusta y eficiente para transmitir información, especialmente audio de alta calidad, gracias a su inherente inmunidad al ruido y la posibilidad de utilizar un mayor ancho de banda. Aunque requiere equipos más complejos y utiliza más espectro radioeléctrico que la AM, sus ventajas en términos de calidad de señal y fiabilidad la han convertido en un pilar de la radiodifusión moderna y otras aplicaciones de comunicación.
