En el vasto mundo de la electrónica y el procesamiento de señales, existen herramientas diseñadas para manipular el espectro de frecuencias de una señal. Una de las más precisas y útiles es el filtro notch, también conocido como filtro de banda eliminada estrecha. Su función principal es simple pero crucial: eliminar una frecuencia específica o un rango muy estrecho de frecuencias, dejando pasar todas las demás prácticamente sin alteración. Imagina tener una señal de audio o radio perfecta, pero contaminada por un zumbido molesto o una interferencia puntual; ahí es donde un filtro notch se convierte en tu mejor aliado.
Este tipo de filtro es fundamental en una gran variedad de aplicaciones, desde sistemas de audio de alta fidelidad hasta equipos de comunicaciones de radio y dispositivos médicos. Su capacidad para actuar de forma quirúrgica sobre el espectro lo diferencia de otros tipos de filtros y lo hace indispensable en situaciones donde la selectividad es primordial. Acompáñanos a explorar en detalle qué es un filtro notch, cómo funciona, dónde se utiliza y por qué es tan importante.
¿Qué es Exactamente un Filtro Notch?
Para entender qué es un filtro notch, primero debemos hablar de los filtros de banda eliminada (o band-stop filters). Un filtro de banda eliminada es un dispositivo o algoritmo diseñado para atenuar (reducir significativamente la amplitud de) las frecuencias que caen dentro de un rango específico, conocido como la banda eliminada o banda de rechazo. Todas las frecuencias fuera de esta banda, tanto las inferiores (banda de paso inferior) como las superiores (banda de paso superior), pasan a través del filtro con poca o ninguna atenuación.
El filtro notch es, en esencia, un tipo especializado de filtro de banda eliminada. La característica que lo define y le da su nombre ('notch' significa muesca en inglés) es que su banda eliminada es extremadamente estrecha. Es decir, está diseñado para rechazar una única frecuencia central o un rango de frecuencias muy limitado alrededor de ese punto central. Cuando observamos la respuesta en frecuencia de un filtro notch en un gráfico, esta banda de rechazo estrecha aparece como una caída profunda y pronunciada, similar a una muesca.
Debido a esta banda eliminada tan estrecha, los filtros notch tienen un alto factor Q. El factor Q (factor de calidad) es una medida que describe la selectividad de un filtro. Un Q alto indica que la banda de paso o la banda de rechazo del filtro es muy estrecha en relación con su frecuencia central. En el caso de un filtro notch, un Q alto significa que el filtro es muy selectivo, afectando solo una porción mínima del espectro de frecuencias.
Tipos de Filtros Notch: Activos vs. Pasivos
Los filtros notch, como muchos otros tipos de filtros electrónicos, pueden clasificarse en dos categorías principales según los componentes que utilizan en su diseño:
- Filtros Notch Pasivos: Estos filtros están construidos utilizando únicamente componentes pasivos, como resistencias (R), condensadores (C) e inductores (L). Son generalmente más simples en diseño y no requieren una fuente de alimentación externa para funcionar. Sin embargo, pueden tener limitaciones en cuanto a la profundidad de la atenuación en la banda eliminada y la precisión de la frecuencia central, y a menudo introducen cierta pérdida de señal (atenuación) incluso en las bandas de paso.
- Filtros Notch Activos: Estos filtros incorporan elementos activos, como amplificadores operacionales (op-amps) u otros dispositivos semiconductores, además de los componentes pasivos. El uso de componentes activos permite una mayor flexibilidad en el diseño, lo que puede resultar en una atenuación más profunda en la banda eliminada, un control más preciso sobre la frecuencia central y el ancho de banda, y la capacidad de proporcionar ganancia en las bandas de paso en lugar de pérdida. Requieren una fuente de alimentación para operar.
La elección entre un filtro notch activo o pasivo depende de la aplicación específica, los requisitos de rendimiento, el costo y la complejidad deseada.
Aplicaciones Clave del Filtro Notch
La capacidad única de un filtro notch para eliminar frecuencias específicas lo hace invaluable en numerosas áreas. Algunas de sus aplicaciones más comunes y significativas incluyen:
1. Sistemas de Audio
Quizás una de las aplicaciones más conocidas es la eliminación de interferencias en señales de audio. La interferencia más común es el zumbido de la línea eléctrica, que en muchos países ocurre a 50 Hz o 60 Hz. Un filtro notch sintonizado precisamente a 50 Hz o 60 Hz puede eliminar este zumbido sin afectar significativamente el resto del contenido de audio. Esto es crucial en estudios de grabación, sistemas de sonido en vivo (sistemas PA) e instrumentos amplificados (guitarras acústicas, bajos, etc.) para evitar retroalimentación (feedback) o simplemente limpiar la señal.
2. Recepción de Radio y Comunicaciones
En el ámbito de la radiofrecuencia (RF), los filtros notch son esenciales para lidiar con señales interferentes fuertes. Por ejemplo:
- Trampas de Onda: En receptores de radio tradicionales, si hay un transmisor muy potente cerca, su señal puede ser tan fuerte que "satura" el receptor, impidiendo la recepción de otras señales más débiles. Una trampa de onda, que a menudo es un simple circuito LC actuando como filtro notch, se sintoniza a la frecuencia del transmisor potente para atenuarlo drásticamente, permitiendo que el receptor funcione correctamente.

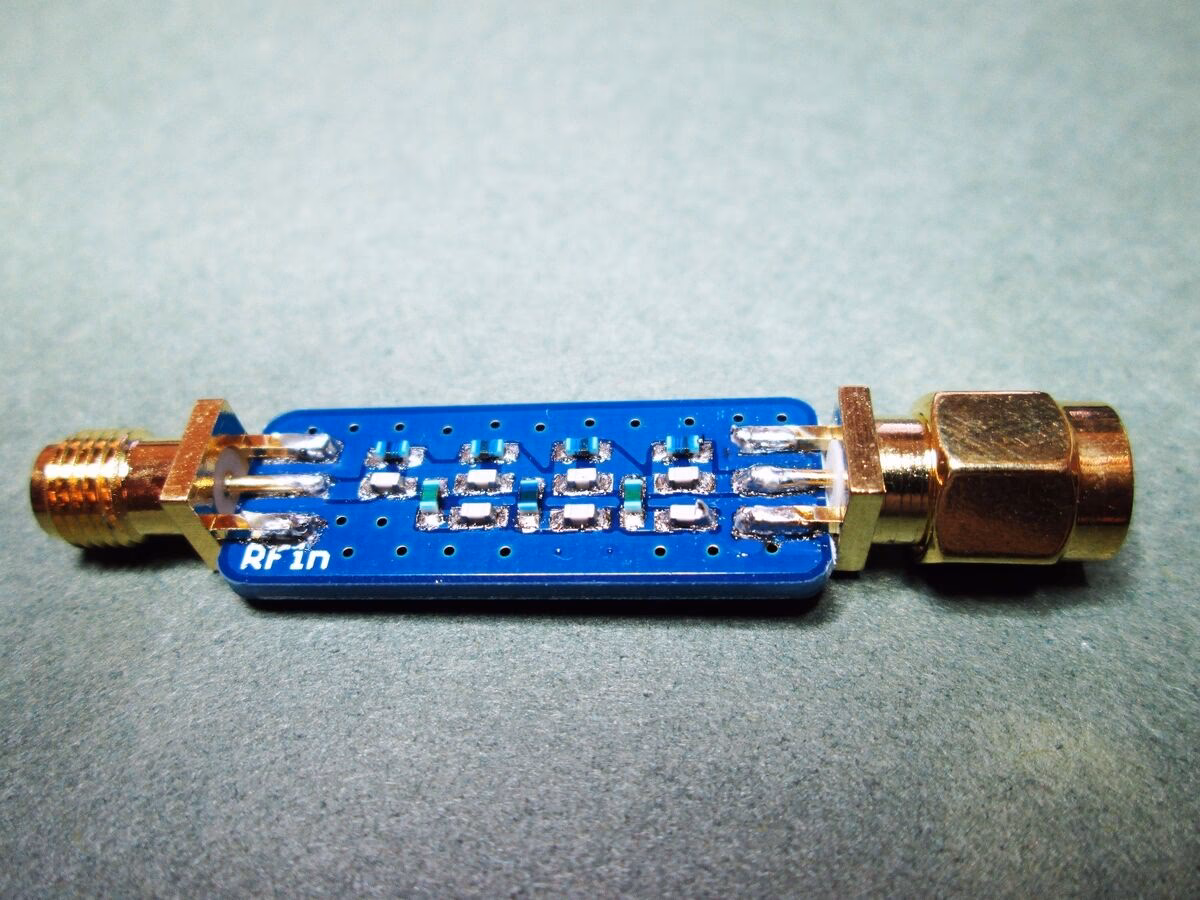

- Radio Definida por Software (SDR): Muchos dispositivos SDR asequibles tienen un rango dinámico limitado y pueden ser fácilmente saturados por señales muy fuertes. Las estaciones de radio FM comerciales, por ejemplo, son omnipresentes y muy potentes. Un filtro notch sintonizado a la banda de FM (por ejemplo, 88-108 MHz, aunque un notch sería más estrecho dentro de esa banda para eliminar una estación específica o un grupo muy cercano) puede ser fundamental para evitar que estas señales saturen el SDR y permitan la recepción de señales más débiles en otras frecuencias.
- Pruebas de Amplificadores de Potencia: Al medir las no linealidades de un amplificador de potencia, la señal portadora principal es a menudo mucho más fuerte que los productos de distorsión que se desean medir. Un filtro notch sintonizado a la frecuencia portadora puede atenuarla enormemente, protegiendo equipos de medición sensibles como analizadores de espectro y permitiendo la observación de señales de menor amplitud.
3. Equipos Médicos (ECG)
En dispositivos como los electrocardiógrafos (ECG), la señal del corazón es relativamente pequeña y susceptible a la interferencia de la línea eléctrica (50 Hz o 60 Hz). Un filtro notch sintonizado a la frecuencia de la red eléctrica es indispensable para eliminar este ruido y obtener una lectura clara y precisa de la actividad cardíaca, lo cual es vital para el diagnóstico médico.
4. Procesamiento de Señales y Datos
Más allá del audio y la RF, los filtros notch se utilizan en el procesamiento digital de señales para eliminar frecuencias no deseadas o armónicos específicos de señales de datos. También se mencionan en técnicas de suavizado y filtrado de datos, donde un "filtro de suavizado de banda eliminada" puede construirse a partir de filtros de paso alto y paso bajo para eliminar un rango de frecuencias de ruido.
5. Aplicaciones Ópticas
Aunque nuestro enfoque es la radio FM, es interesante notar que el principio de "filtro notch" también se aplica en óptica para seleccionar o eliminar longitudes de onda específicas de la luz, utilizando técnicas como la difracción o la interferencia.
¿Cómo se Construye un Filtro Notch?
La construcción de un filtro notch puede variar desde circuitos analógicos simples hasta implementaciones digitales complejas. En el dominio analógico, un filtro notch puede crearse combinando filtros de paso alto y filtros de paso bajo. Una configuración común implica la suma de las salidas de un filtro de paso bajo y un filtro de paso alto. Si el filtro de paso bajo corta por encima de la frecuencia que se desea eliminar y el filtro de paso alto corta por debajo de esa misma frecuencia, la suma de sus salidas resultará en una señal donde la frecuencia central no está presente (o está muy atenuada), mientras que las frecuencias por encima y por debajo sí lo están. Existen topologías de circuito específicas, como el filtro T-notch o el filtro de Twin-T, diseñadas para implementar filtros notch pasivos o activos con alta selectividad.
En el procesamiento digital de señales, un filtro notch se implementa mediante algoritmos que modifican los datos de la señal. Esto a menudo implica el uso de técnicas matemáticas como transformadas de Fourier para analizar el espectro de frecuencia y aplicar coeficientes que atenúan la frecuencia deseada.
Filtro Notch vs. Filtro de Banda Eliminada (BSF): ¿Cuál es la Diferencia?
Como mencionamos anteriormente, un filtro notch es un tipo específico de filtro de banda eliminada. La distinción clave radica en el ancho de la banda de frecuencias que rechazan:
| Característica | Filtro de Banda Eliminada (BSF) | Filtro Notch |
|---|---|---|
| Ancho de la Banda Eliminada | Puede ser relativamente amplio (por ejemplo, 1 o 2 décadas, es decir, la frecuencia más alta rechazada puede ser 10 a 100 veces la más baja) | Muy estrecha (centrada en una frecuencia específica o un rango muy pequeño a su alrededor) |
| Factor Q | Generalmente bajo o moderado | Alto (indica alta selectividad) |
| Propósito Típico | Eliminar un rango más amplio de frecuencias no deseadas o ruido | Eliminar una única frecuencia interferente específica o un rango muy limitado |
| Ejemplos de Aplicación | Eliminar un rango completo de ruido de banda ancha en un sistema | Eliminar zumbido de 50/60 Hz, interferencia de una estación de radio específica |
Piensa en el BSF genérico como una "pared" que bloquea una "calle" entera de frecuencias, mientras que el filtro notch es como un "francotirador" que elimina un único "objetivo" (frecuencia) con precisión milimétrica.
Preguntas Frecuentes sobre Filtros Notch
¿Para qué se utiliza principalmente un filtro notch?
Se utiliza principalmente para eliminar una frecuencia específica o un rango muy estrecho de frecuencias interferentes de una señal, como el zumbido de la línea eléctrica en audio o interferencias puntuales en señales de radio.
¿Cuál es la diferencia entre un filtro notch y un filtro de banda eliminada?
Un filtro notch es un tipo de filtro de banda eliminada que se caracteriza por tener una banda de rechazo muy estrecha y un alto factor Q. Un filtro de banda eliminada genérico puede tener una banda de rechazo mucho más amplia.
¿Por qué se usan filtros notch en equipos de ECG?
Se usan para eliminar la interferencia de 50 Hz o 60 Hz proveniente de la red eléctrica y equipos electrónicos cercanos, lo cual es crucial para obtener una señal de electrocardiograma limpia y legible.
¿Pueden los filtros notch ser activos o pasivos?
Sí, pueden ser diseñados utilizando solo componentes pasivos (resistencias, condensadores, inductores) o incorporando componentes activos como amplificadores operacionales para mejorar el rendimiento.
¿Cómo se relaciona el factor Q con un filtro notch?
Un filtro notch tiene un alto factor Q, lo que indica que su banda de rechazo es muy estrecha en relación con su frecuencia central, demostrando su alta selectividad.
En resumen, el filtro notch es una herramienta poderosa y precisa en el mundo del procesamiento de señales. Su capacidad para eliminar frecuencias no deseadas de forma selectiva lo hace indispensable en campos como el audio, las telecomunicaciones, la medicina y más. Ya sea que busques limpiar un zumbido molesto en tu sistema de sonido o eliminar una interferencia específica en tu receptor de radio, un filtro notch bien diseñado es a menudo la solución ideal.
