Los Diversos Mundos del 'Pallet': De la Electrónica al Almacén

La palabra 'Pallet' puede sonar familiar, especialmente en el contexto de la logística y el almacenamiento industrial. Sin embargo, este término tiene aplicaciones sorprendentemente diversas en diferentes campos, desde la electrónica de alta potencia hasta los rigurosos estándares de seguridad en las cadenas de suministro. Exploraremos aquí algunos de los significados clave asociados a la palabra 'Pallet', destacando sus características y usos particulares en distintos ámbitos.

El 'Pallet' en Electrónica: Amplificadores de Potencia

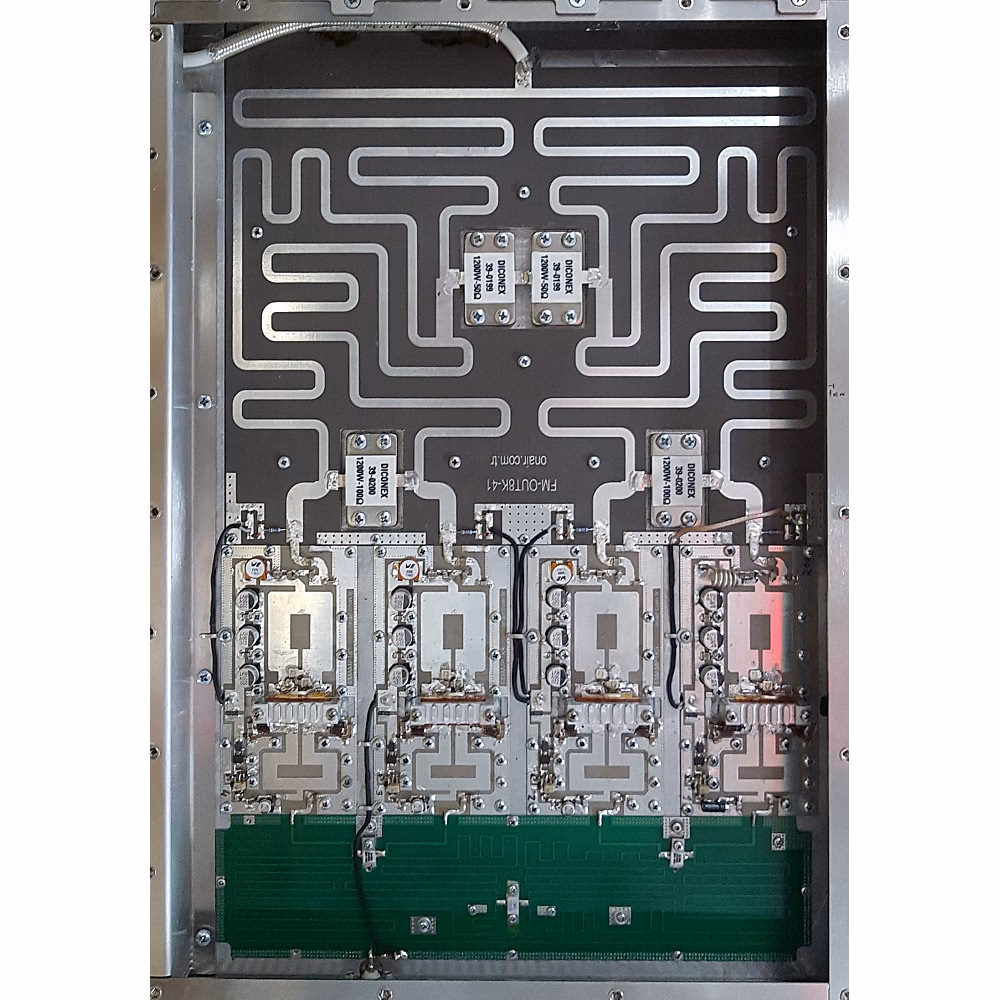

En el mundo de la electrónica, particularmente en sistemas de radiofrecuencia (RF) y transmisión, un 'Pallet' se refiere a un tipo de módulo amplificador de potencia. Estos módulos están diseñados para ser componentes de construcción potentes y a la vez sencillos para los diseñadores de amplificadores de alta potencia en sistemas como el radar o transmisores comerciales.

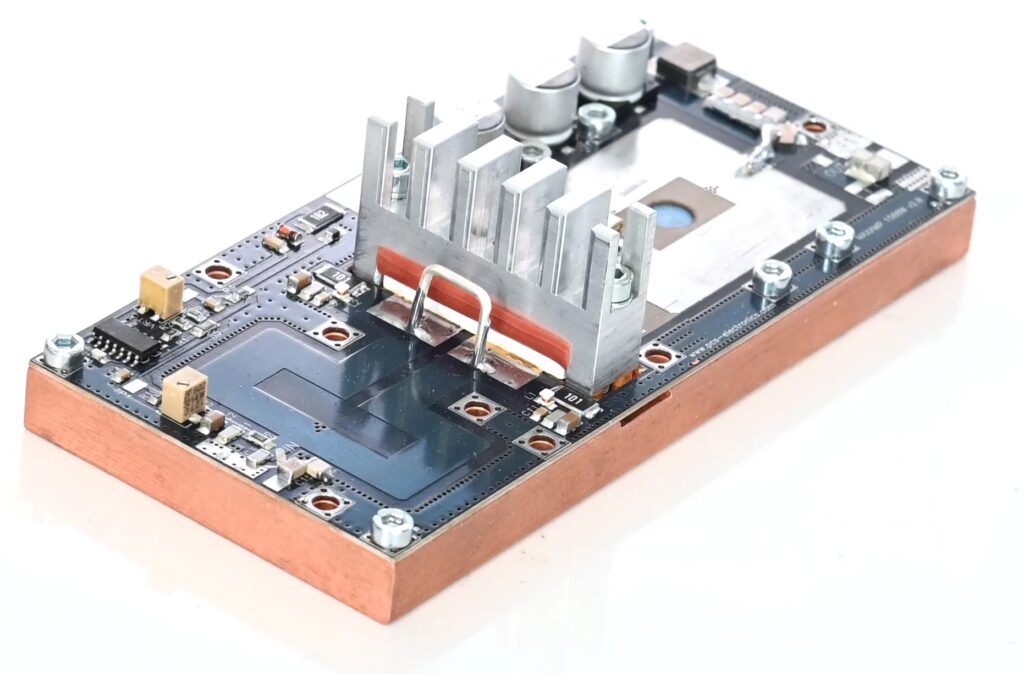

Un Amplificador Pallet consiste básicamente en un módulo amplificador montado sobre una placa base de aluminio o cobre. En su forma más elemental, carece de conectores RF o eléctricos, estando listo para ser atornillado a un disipador de calor y para que se le suelden las conexiones eléctricas mediante cable coaxial. Su diseño modular los convierte en bloques de construcción rentables, ya que un amplificador completo con disipador de calor y conectores es considerablemente más caro.

Estos módulos integrados, como los que utilizan tecnología GaN/SiC, han sido desarrollados para ofrecer funcionalidades integradas que simplifican el diseño de sistemas más complejos. Entre sus funciones incorporadas se encuentran el acoplamiento de RF (RF matching), la generación de pulsos de puerta y secuenciación (GPS), la supresión de ruido de salida, la compensación de temperatura y la protección contra la relación de onda estacionaria de tensión (VSWR). Son adecuados para aplicaciones en rangos de frecuencia de hasta 3.5 GHz, ofreciendo potencias de salida de hasta 2000 W y eficiencias de hasta el 70%. Están disponibles en diversas opciones de sustrato de PCB y encapsulado, e incluso se pueden solicitar diseños personalizados o semi-personalizados para sistemas en bandas S, C y X.

Pallets Aprobados por FM: Calidad y Seguridad en el Almacenamiento

Cambiando completamente de ámbito, encontramos el concepto de 'Pallet Aprobado por FM'. En este contexto, 'FM' no se refiere a la frecuencia modulada de radio, sino a FM Global, un proveedor líder en seguros de propiedad y servicios de prevención de pérdidas. Un pallet que cuenta con la aprobación de FM significa que ha sido diseñado y fabricado para cumplir con los estrictos estándares establecidos por esta organización.

Los pallets que obtienen esta aprobación, como los pallets de plástico, están fabricados con materiales y métodos de construcción de alta calidad. Son sometidos a pruebas regulares para garantizar que cumplen con los más altos estándares de seguridad y rendimiento. Utilizar un pallet aprobado por FM proporciona la confianza de que ofrecerá un soporte fiable para los productos y ayudará a prevenir daños durante el envío y el almacenamiento. Son una elección ideal para quienes buscan un pallet de alta calidad y fiabilidad, disponibles en una variedad de tamaños y estilos para adaptarse a diferentes necesidades, y diseñados para ofrecer años de servicio sin problemas.

Sistemas de Racks para Pallets: La Columna Vertebral del Almacenamiento Moderno

El uso más extendido y visible del término 'Pallet' se encuentra en el ámbito de la logística industrial y el almacenamiento. Un sistema de racks para pallets es una ayuda de almacenamiento diseñada para guardar materiales que se encuentran sobre pallets (también conocidos como 'skids' o tarimas). Aunque existen muchas variedades de racks para pallets, todas permiten el almacenamiento de materiales paletizados en filas horizontales con múltiples niveles de altura.

Generalmente, se requieren carretillas elevadoras para colocar los pallets cargados en los racks. Desde la Segunda Guerra Mundial, los racks para pallets se han convertido en un elemento omnipresente en la mayoría de los almacenes modernos, instalaciones de fabricación, centros minoristas y otras instalaciones de almacenamiento y distribución. Todos los tipos de racks para pallets aumentan la densidad de almacenamiento de los bienes guardados, aunque los costos asociados con el rack aumentan a medida que aumenta la densidad de almacenamiento.

Tipos Comunes de Sistemas de Racks para Pallets

Existen diversas configuraciones de racks para pallets, cada una optimizada para diferentes necesidades de almacenamiento, densidad y acceso a la mercancía:

• Racks Selectivos: Es uno de los sistemas más comunes. Permiten el acceso directo a cualquier pallet en cualquier momento. Existen dos configuraciones principales: el sistema roll formed o 'clip-in' (comúnmente en estilo 'lágrima' por la forma de los orificios) y el sistema estructural atornillado. El sistema 'lágrima' permite ajustar fácilmente la altura de las vigas, adaptándose a diferentes tamaños de carga. El sistema estructural, atornillado, ofrece una mayor capacidad de carga y puede incluso integrarse en la estructura del edificio (rack supported building). Este sistema es ideal para inventarios de alta rotación y se usa en grandes centros de distribución, cuartos de inventario minoristas, almacenes frigoríficos, etc.
• Pasillo Muy Estrecho (VNA - Very Narrow Aisle): Utiliza racks selectivos configurados más juntos para maximizar la utilización del espacio. Requiere carretillas elevadoras guiadas por cable o raíl. Permite una rápida recogida sin necesidad de pasillos amplios, mejorando el uso del espacio cuando este es limitado.
• Drive-In y Drive-Thru: Permiten que la carretilla elevadora entre directamente en el pasillo de filas apiladas. La diferencia es que el Drive-In tiene entrada y salida por un solo extremo (método de almacenamiento LIFO - Last In, First Out), mientras que el Drive-Thru tiene entradas en ambos extremos (permite el método FIFO - First In, First Out). El FIFO es ventajoso para materiales con fecha de caducidad.
• Push-Back: Diseñado para organizar el espacio por profundidad. Cada pasillo puede almacenar hasta seis pallets de profundidad en carros con ruedas sobre raíles ligeramente inclinados. Cuando se carga un pallet, empuja a los anteriores hacia atrás. Al retirar el frontal, los demás se desplazan hacia adelante por gravedad. Es un sistema LIFO.
• Pallet Flow (o Gravity Flow): Sistemas de alta densidad que utilizan profundidad. Los pallets se mueven sobre rodillos en raíles ligeramente inclinados. Suelen tener sistemas de control de movimiento y frenado. Puede ser FIFO (carga por detrás, descarga por delante) o LIFO (carga y descarga por delante).
• Racks Mobilizados Compactos (o Móviles Motorizados): Montan filas de racks sobre carros rodantes en raíles en el suelo. Permiten eliminar pasillos de acceso estáticos y crear un pasillo móvil donde se necesita, maximizando el uso del espacio. Ideales para reducir o eliminar la necesidad de nuevas construcciones o expansiones de almacenes.

Componentes Clave de los Racks Selectivos

Los sistemas de racks selectivos, siendo los más comunes, están compuestos por varias partes esenciales:

• Vigas de Carga (Load Beams): Soportan directamente los pallets. Pueden ser 'step beams' (con un escalón para soportes de carga) o 'box beams' (lados planos). Las vigas estructurales, usadas con montantes estructurales, ofrecen mayores capacidades de carga. Se montan en los montantes con remaches, ganchos o pernos.
• Bastidores o Montantes (Upright Frames/Columns): Son las estructuras verticales que soportan las vigas. Varían en tamaño y diseño según los requisitos de carga. Los más comunes son perfiles en forma de 'C' modificada con orificios o ranuras a intervalos regulares para montar las vigas. Los montantes estructurales, de perfiles en 'C' estructurales, tienen mayor capacidad que los roll formed. Se unen con tirantes diagonales y horizontales (lacing).
• Soportes de Pallets (Pallet Supports): Canales roll formed colocados entre las vigas de carga, de frente a atrás, para dar soporte adicional a los pallets.
• Tarimas (Decking): Pueden ser de madera (close boarded para un suelo sólido o slatted como soporte permanente del pallet) o, más comúnmente, de malla de alambre (wire decking).
• Malla de Alambre (Wire Decking): Usada como medida de seguridad para evitar que pallets o productos caigan. Permite identificar el contenido y evita la acumulación de suciedad. Suelen tener canales de soporte en forma de U. El 'waterfall decking' se extiende por la parte superior y frontal de la viga para mayor soporte.
• Placas Base (Footplates/Baseplates): En la base de los montantes, actúan como anclajes al suelo de hormigón mediante pernos, proporcionando estabilidad y capacidad de carga. Su tamaño y clasificación sísmica son importantes en algunas áreas.
• Suplementos (Shims): Se usan debajo de los montantes cuando el suelo es irregular para nivelar el rack.
• Separadores de Fila (Row Spacers): Se usan entre columnas adyacentes en filas espalda con espalda para asegurar la rectitud y dar fuerza adicional.
• Protectores de Columna (Column Protectors): Escudos protectores instalados alrededor de la base de los montantes para minimizar daños por golpes de carretillas elevadoras, ya que el daño a la base puede debilitar toda la estructura. Están hechos de materiales duraderos.
• Barandillas de Protección (Guard Rails): Instaladas para aumentar la protección de las columnas y la seguridad de las personas en pasillos o áreas adyacentes.

Consideraciones de Seguridad en Racks para Pallets

Dada la altura y el peso de las cargas, la seguridad es un aspecto crítico en los sistemas de racks para pallets. Es fundamental prestar atención a cualquier componente suelto y reportar daños en la estructura, ya que podrían causar la caída de pallets.

Existe la responsabilidad legal del propietario de comunicar una advertencia crucial a todos los que estén cerca de los racks de almacenamiento: ¡Nunca escalar los racks! No están diseñados para ser pisados o escalados, y un resbalón o caída puede resultar en lesiones graves. Señales de advertencia altamente visibles son especialmente importantes en entornos minoristas donde hay público.

El uso de pallets de calidad y sin daños es esencial. Pallets defectuosos (tablas rotas, clavos salientes, etc.) pueden causar problemas al cargar y descargar, atascarse en los racks o provocar caídas de carga. Es necesaria una inspección regular de los pallets.

Se debe utilizar el equipo motorizado adecuado y evitar obstruir los extremos de los pasillos con pallets. La sobrecarga o exceder las especificaciones de carga recomendadas para un sistema de racking puede causar una falla catastrófica. Las auditorías de racks (controles de seguridad) deben realizarse regularmente por un inspector cualificado familiarizado con los estándares de diseño y seguridad.

Sistemas de Contención de Carga

En áreas de pasillo designadas para peatones u otro tráfico, donde no hay acceso operacional de equipos de elevación, es buena práctica proteger el pasillo de posibles caídas de objetos. Los sistemas de contención de carga se añaden en el lado del pasillo para prevenir o controlar la caída de artículos desde la parte trasera del rack o entre racks espalda con espalda.

Existen dos tipos principales de sistemas de contención:

• Paneles de Malla de Acero: Pueden ser paneles con marco (malla soldada o tejida fijada a un marco de acero) o sin marco (malla soldada fijada directamente a los montantes con soportes). Se fijan mecánicamente a los montantes del rack, a menudo con un pequeño espacio para permitir el voladizo de la carga.
• Sistemas de Red de Contención: Adaptados de la red marítima. Proporcionan una forma ligera, de alta resistencia y personalizable de proteger bienes y personal, permitiendo el flujo de aire y la visibilidad. Se pueden usar verticalmente en el frente o la parte trasera, u horizontalmente para proteger entre niveles.

Ambos sistemas de contención son cruciales para mejorar la seguridad en los entornos de almacén, especialmente en áreas con tránsito de personal.

Preguntas Frecuentes sobre 'Pallets' y Racks

¿Qué significa que un pallet sea 'Aprobado por FM'?

Significa que ha sido probado y certificado por FM Global para cumplir con sus estrictos estándares de calidad, seguridad y rendimiento, típicamente en el contexto de pallets para manejo y almacenamiento de materiales.

¿Qué es un 'Amplificador Pallet'?

Es un módulo amplificador de potencia de radiofrecuencia montado en una placa base, utilizado como componente en transmisores comerciales o sistemas de radar. Se caracteriza por ser un bloque de construcción rentable y fácil de reemplazar.

¿Cuál es la diferencia entre un sistema de rack Drive-In y Drive-Thru?

La diferencia radica en los puntos de acceso. Un Drive-In tiene una sola entrada/salida (usando LIFO), mientras que un Drive-Thru tiene entradas/salidas en ambos extremos del pasillo (permitiendo FIFO).

¿Por qué es importante la malla de alambre (wire decking) en los racks selectivos?

Principalmente por seguridad. Evita que los pallets o productos caigan a través de los huecos entre las vigas. También permite el paso de la luz, la ventilación y la acción de los sistemas de extinción de incendios.

¿Qué es LIFO y FIFO en el contexto de los racks para pallets?

Son métodos de gestión de inventario. LIFO (Last In, First Out) significa que el último pallet que entra es el primero en salir. FIFO (First In, First Out) significa que el primer pallet que entra es el primero en salir. La elección del sistema de rack a menudo determina qué método es más fácil de implementar.

¿Qué son los protectores de columna y por qué son importantes?

Son dispositivos de seguridad instalados alrededor de la base de los montantes verticales del rack. Son importantes porque protegen la estructura de los daños causados por los golpes de las carretillas elevadoras, lo cual podría comprometer la estabilidad de todo el sistema de racks.

Como hemos visto, el término 'Pallet' abarca realidades muy distintas, desde componentes electrónicos especializados hasta elementos fundamentales en la organización del almacenamiento industrial a gran escala. Comprender el contexto es clave para saber a qué tipo de 'Pallet' nos referimos, ya sea un amplificador de alta potencia o una estructura que soporta miles de kilos de mercancía en un almacén.
