En el vasto universo de las comunicaciones, la transmisión de información de un punto a otro es un proceso fundamental. Ya sea para enviar mensajes de voz, datos o música, necesitamos un sistema que nos permita hacer llegar nuestra señal a su destino de manera eficiente y confiable. Este sistema de intercambio de información entre dos partes se compone esencialmente de un transmisor, un canal de transmisión y un receptor.
Dentro de este sistema, un concepto clave es la modulación. Imagina que quieres enviar una carta (tu información) a través del océano (el canal). No puedes simplemente arrojar la carta al agua. Necesitas meterla en un barco (la señal portadora de alta frecuencia) para que pueda viajar. La modulación es precisamente eso: el proceso de 'montar' una señal de información de baja frecuencia sobre una señal portadora de alta frecuencia para que pueda ser transmitida eficazmente a través de un canal.
Cuando la forma en que se altera la señal portadora es continua y sigue la variación de la señal de información, hablamos de modulación analógica. Las técnicas de modulación analógica más conocidas son la Modulación de Amplitud (AM), la Modulación de Frecuencia (FM) y la Modulación de Fase (PM).
¿Qué es la Modulación de Amplitud (AM)?
La Modulación de Amplitud, o AM, es quizás la forma de modulación más antigua y sencilla. En AM, la información se codifica variando la amplitud (la 'altura' o intensidad) de la onda portadora. La frecuencia y la fase de la portadora permanecen constantes. Es como si el barco (la portadora) cambiara de tamaño (amplitud) según el contenido de la carta (la información).
Descifrando la Modulación de Frecuencia (FM)
La Modulación de Frecuencia, o FM, es un pilar en las telecomunicaciones modernas y, por supuesto, en la radiodifusión de alta fidelidad. A diferencia de la AM, en FM la información se codifica variando la frecuencia de la onda portadora, mientras que su amplitud y fase se mantienen constantes. Siguiendo nuestra analogía, ahora el barco (la portadora) cambia la velocidad a la que se mueve (frecuencia) según el contenido de la carta, pero mantiene su tamaño constante.
Definición de FM
La FM es el proceso mediante el cual la frecuencia de una señal portadora cambia de acuerdo con la señal moduladora (la información). Una característica importante es que la señal modulada en FM es una función no lineal de la señal moduladora original.
Tipos de Modulación de Frecuencia
La FM se divide comúnmente en dos tipos principales, basados en el ancho de banda que ocupan:
- FM de Banda Estrecha (NBFM): En este tipo, la desviación máxima de la frecuencia portadora es relativamente pequeña, típicamente hasta 3 kHz. Se utiliza en aplicaciones donde el ancho de banda es limitado, como algunas comunicaciones de voz bidireccionales.
- FM de Banda Ancha (WBFM): Esta es la FM utilizada en la radiodifusión comercial (la que escuchas en tu coche o radio casera). Tiene un ancho de banda mucho mayor. La frecuencia de modulación (la de la señal de audio) puede variar desde 30 Hz hasta 15 kHz, y la desviación mínima de frecuencia es de 75 kHz. Este ancho de banda más amplio es clave para su alta fidelidad.
Ventajas de la Modulación de Frecuencia
La FM ofrece varias ventajas significativas sobre la AM, especialmente en lo que respecta a la calidad del audio y la resistencia al ruido:
- Resistencia al Ruido: Una de las mayores ventajas de la FM es su capacidad para disminuir el ruido. Las interferencias y el ruido suelen afectar la amplitud de una señal, pero como la información en FM está codificada en la frecuencia (y la amplitud se mantiene constante), la mayoría de las fuentes de ruido no afectan la señal modulada. Esto resulta en una mejora significativa en la relación señal-ruido (SNR).
- Reducción de Ruido por Desviación: Se puede reducir aún más el ruido aumentando la desviación de frecuencia.
- Menor Interferencia: La FM utiliza bandas de guarda (espacios vacíos) entre canales adyacentes, lo que ayuda a reducir la interferencia.
- Amplitud Constante: La amplitud de la onda FM no cambia con la modulación, lo que simplifica ciertos aspectos del diseño del transmisor (no requiere amplificadores lineales en la etapa final de potencia).
- Operación en VHF: La radiodifusión FM opera en la banda de Muy Alta Frecuencia (VHF), que permite un ancho de banda amplio necesario para audio de alta calidad.
- Resistencia a Variaciones de Intensidad de Señal: La calidad del audio FM es menos sensible a las fluctuaciones en la intensidad de la señal recibida, a diferencia de la AM donde las variaciones de amplitud pueden ser interpretadas como ruido.
Estas características hacen que la FM sea ideal para la transmisión de música y programas que requieren alta fidelidad de audio.
Desventajas de la Modulación de Frecuencia
A pesar de sus ventajas, la FM también presenta algunas limitaciones:
- Cobertura Limitada: Las señales FM (en la banda VHF) generalmente no pueden cubrir áreas tan extensas como las señales AM (en la banda de Onda Media) debido a la naturaleza de la propagación de las ondas en estas frecuencias más altas. La cobertura es típicamente de línea de vista, lo que significa que está limitada por el horizonte y obstáculos geográficos.
- Equipamiento Complejo y Costoso: Los transmisores y receptores de FM son generalmente más complejos y, por lo tanto, más caros de fabricar en comparación con los equipos de AM.
- Mayor Ancho de Banda: La FM, especialmente la de banda ancha utilizada en radiodifusión, requiere un ancho de banda significativamente mayor (típicamente 200 kHz por canal) en comparación con la AM (que requiere alrededor de 10 kHz). Esto limita el número de estaciones que pueden operar en una banda de frecuencia dada.
- Antenas Cercanas: Para una recepción óptima, las antenas de transmisión y recepción de FM a menudo necesitan estar relativamente cerca o con una línea de vista clara.
Aplicaciones de la Modulación de Frecuencia
La FM no solo se limita a la radio que escuchamos. Sus aplicaciones son diversas:
- Radiodifusión de audio de alta fidelidad.
- Sonido analógico de televisión.
- Sistemas de comunicación móvil (anteriormente, ahora dominado por tecnologías digitales).
- Grabadoras de video (VHS, para almacenar partes luminosas de la señal de video).
- Síntesis de audio (en algunos tipos de sintetizadores).
- Como limitador en algunos circuitos electrónicos.
Explorando la Modulación de Fase (PM)
La Modulación de Fase, o PM, es la tercera técnica de modulación analógica principal. En PM, la información se codifica variando la fase de la onda portadora, mientras que su amplitud y frecuencia (la frecuencia central) se mantienen constantes. Es como si el barco (la portadora) mantuviera su tamaño y velocidad, pero cambiara su posición relativa en el tiempo (fase) según el contenido de la carta.

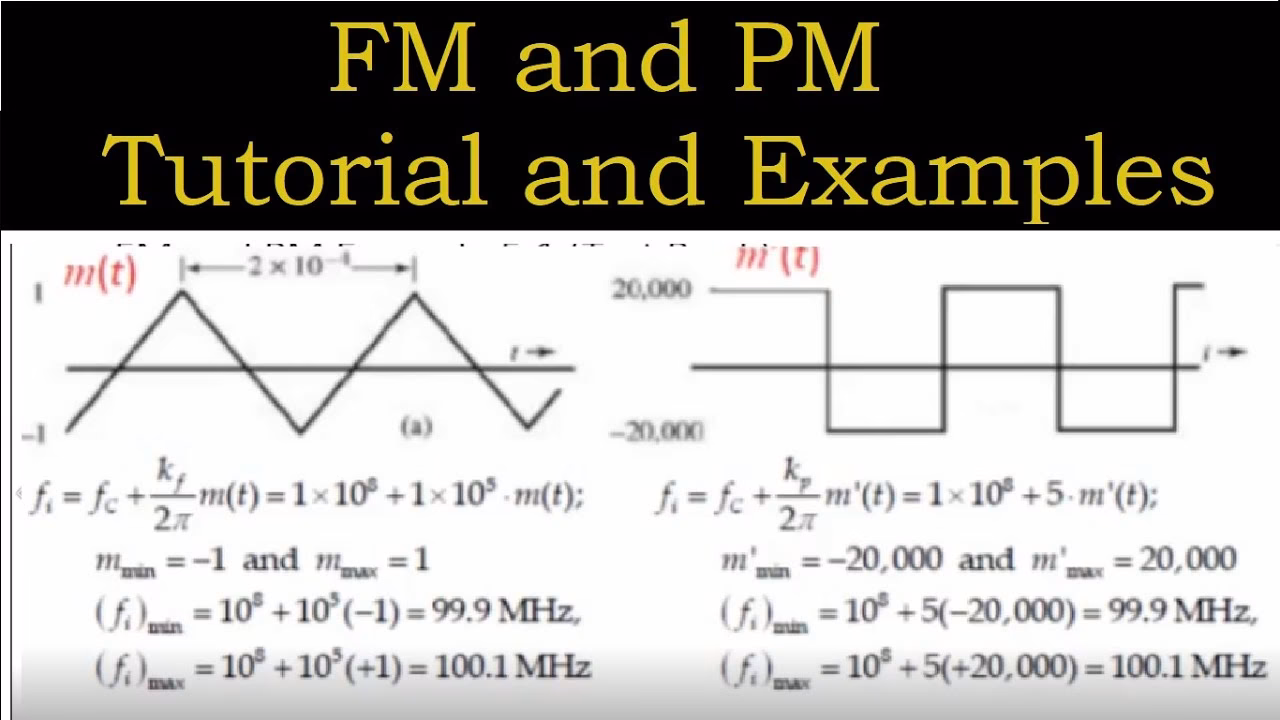

Relación entre FM y PM: La Modulación Angular
La FM y la PM están íntimamente relacionadas y se agrupan bajo el término paraguas de Modulación Angular. En ambas técnicas, lo que se modifica es el 'ángulo' de la señal portadora sinusoidal (la parte dentro del coseno en la representación matemática), no su amplitud. Si recuerdas, la frecuencia es la tasa de cambio de la fase. Matemáticamente, la frecuencia instantánea de una señal modulada angularmente es la derivada de su fase instantánea con respecto al tiempo. En FM, la señal moduladora está directamente relacionada con la *desviación de frecuencia instantánea* (la derivada de la fase). En PM, la señal moduladora está directamente relacionada con la *desviación de fase instantánea*. Esto significa que una señal PM puede verse como una señal FM donde la señal moduladora original ha sido integrada previamente, y una señal FM puede verse como una señal PM donde la señal moduladora ha sido diferenciada.
Esta relación matemática explica por qué a menudo es posible recibir una señal FM en un receptor PM y viceversa, aunque la calidad de la señal recuperada puede no ser óptima sin circuitos adicionales para diferenciar o integrar la señal recibida.
PM en la Práctica y Síntesis FM
Aunque la PM pura no se usa tan extensamente en radiodifusión como la FM, es fundamental en otras áreas. Curiosamente, lo que popularmente se conoce como 'Síntesis FM' en los sintetizadores digitales (como el famoso Yamaha DX7) es, desde un punto de vista matemático, una forma de Modulación de Fase. Aunque suena muy similar a la FM exponencial, la PM ofrece la ventaja de mantener la afinación más estable cuando se utilizan señales moduladoras complejas, lo cual es crucial para la música.
FM vs PM: Una Comparación Detallada
Aunque son hermanas bajo la Modulación Angular, FM y PM tienen diferencias clave:
| Característica | Modulación de Frecuencia (FM) | Modulación de Fase (PM) |
|---|---|---|
| Parámetro que Varía | Frecuencia de la portadora | Fase de la portadora |
| Parámetros Constantes | Amplitud y Fase central | Amplitud y Frecuencia central |
| Relación con la Señal Moduladora | La señal moduladora es proporcional a la desviación de frecuencia instantánea. | La señal moduladora es proporcional a la desviación de fase instantánea. |
| Calidad de Señal Recibida | Generalmente proporciona señales de alta calidad. | Generalmente proporciona señales de menor calidad que FM en aplicaciones de audio (debido a cómo el ruido afecta la fase). |
| Relación Señal-Ruido (SNR) | Mejor SNR que PM. | Peor SNR que FM. |
| Compatibilidad de Recepción | Puede ser recibida en un receptor PM (con distorsión si no se compensa). | Puede ser recibida en un receptor FM (con distorsión si no se compensa). |
| Sensibilidad al Ruido de Fase | Menos sensible. | Más sensible. |
En resumen, para la radiodifusión de audio de alta fidelidad donde la resistencia al ruido es primordial, la FM es la elección preferida. La PM encuentra su lugar en otras aplicaciones, como la transmisión de datos o la síntesis de sonido.
FM vs AM: ¿Por Qué FM Suena Mejor?
La diferencia en calidad de audio entre la radio AM y FM es notable para la mayoría de las personas. Esta diferencia se debe directamente a sus métodos de modulación y las bandas de frecuencia en las que operan:
| Característica | Modulación de Amplitud (AM) | Modulación de Frecuencia (FM) |
|---|---|---|
| Parámetro Modulado | Amplitud | Frecuencia |
| Parámetros Constantes | Frecuencia y Fase | Amplitud y Fase |
| Calidad de Audio | Generalmente pobre (sensible al ruido y ancho de banda limitado). | Generalmente alta (resistente al ruido y ancho de banda amplio). |
| Alcance de Transmisión | Puede cubrir largas distancias (especialmente de noche) debido a la propagación de ondas de Onda Media. | Generalmente limitada a la línea de vista o un poco más allá (en banda VHF). |
| Costo del Equipamiento | Menos complejo y más barato. | Más complejo y más caro. |
| Ancho de Banda Requerido | Bajo (aprox. 10 kHz). Permite más estaciones en una banda. | Alto (aprox. 200 kHz). Limita el número de estaciones en una banda. |
| Resistencia al Ruido | Baja (el ruido afecta la amplitud). | Alta (el ruido afecta la amplitud, no la frecuencia portadora). |
La mayor resistencia al ruido y el ancho de banda más amplio utilizado en la banda VHF son las razones fundamentales por las que la radio FM ofrece una calidad de sonido superior para música y programas estéreo, mientras que la AM se utiliza más para noticias y programas de conversación donde la fidelidad de audio no es tan crítica, pero el alcance de transmisión sí lo es.
El Proceso de Demodulación
Una vez que la señal modulada viaja a través del canal y llega al receptor, es necesario recuperar la información original. Este proceso se llama demodulación, y es esencialmente la operación inversa a la modulación. Un circuito electrónico llamado demodulador es el encargado de extraer la señal de información (audio, datos, etc.) de la onda portadora modulada. Para FM, esto implica convertir las variaciones de frecuencia de la señal recibida de nuevo en variaciones de voltaje o amplitud que representen la señal de audio original.
Conclusión
La Modulación de Frecuencia (FM) y la Modulación de Fase (PM) son técnicas de modulación angular fundamentales en las comunicaciones modernas. La FM, en particular, juega un papel integral en nuestra vida diaria a través de la radiodifusión de alta fidelidad y la televisión. Aunque tiene desventajas como un menor alcance y mayor costo/complejidad en comparación con la AM, sus ventajas en cuanto a la relación señal-ruido y la resistencia a las interferencias la convierten en la elección superior para la transmisión de audio de calidad. La PM, estrechamente relacionada, es crucial en otras aplicaciones y en la base de la popular 'Síntesis FM'. Ambas técnicas, al variar el ángulo de la portadora en lugar de su amplitud, ofrecen una mejor discriminación contra el ruido y las interferencias, a costa de requerir un mayor ancho de banda.
Preguntas Frecuentes (FAQ)
¿La radio FM realmente usa Modulación de Frecuencia o Modulación de Fase?
La radiodifusión comercial que conocemos como 'Radio FM' utiliza Modulación de Frecuencia (FM). Aunque la Modulación de Fase (PM) y la FM son muy similares matemáticamente (ambas son formas de Modulación Angular), la implementación estándar para la radiodifusión de alta fidelidad es FM.
¿Por qué la radio AM llega más lejos que la radio FM?
La radio AM (en la banda de Onda Media) puede cubrir distancias más largas, especialmente de noche, porque las ondas de esta banda pueden refractarse en la ionosfera y 'rebotar' de regreso a la Tierra. Las ondas FM (en la banda VHF) viajan principalmente en línea recta (línea de vista) y son fácilmente bloqueadas por obstáculos, limitando su alcance efectivo.
¿Es la 'Síntesis FM' en los sintetizadores lo mismo que la radio FM?
No exactamente, aunque el sonido puede ser similar. Lo que se conoce comúnmente como 'Síntesis FM' en muchos sintetizadores digitales (como los de Yamaha) es en realidad una forma de Modulación de Fase (PM). Matemáticamente, la PM es equivalente a la FM si la señal moduladora se integra antes de aplicarla, y esta equivalencia permite que la PM se mantenga afinada de manera más fiable que la FM exponencial pura al usar diferentes frecuencias de portadora y modulador.
¿Por qué la calidad de sonido de la radio FM es mejor que la de AM?
La calidad de sonido de la FM es superior por dos razones principales: primero, es mucho más resistente al ruido y las interferencias porque la información está en la frecuencia, no en la amplitud (que es donde el ruido suele afectar); segundo, la FM de banda ancha utilizada en radiodifusión usa un ancho de banda mucho mayor (hasta 15 kHz de audio modulador) en comparación con el ancho de banda limitado de la AM (generalmente hasta 5 kHz de audio modulador), lo que permite transmitir un rango más amplio de frecuencias de audio.
¿Puedo recibir una señal FM con un receptor AM o una señal PM con un receptor FM?
En teoría, sí es posible detectar algún tipo de señal, ya que ambas son modulaciones angulares. Sin embargo, la señal recuperada probablemente estará distorsionada o incompleta porque los demoduladores están diseñados específicamente para la forma en que la información está codificada (variaciones de frecuencia para FM, variaciones de fase para PM). Para una recepción correcta, el receptor debe coincidir con el tipo de modulación utilizada en la transmisión.
