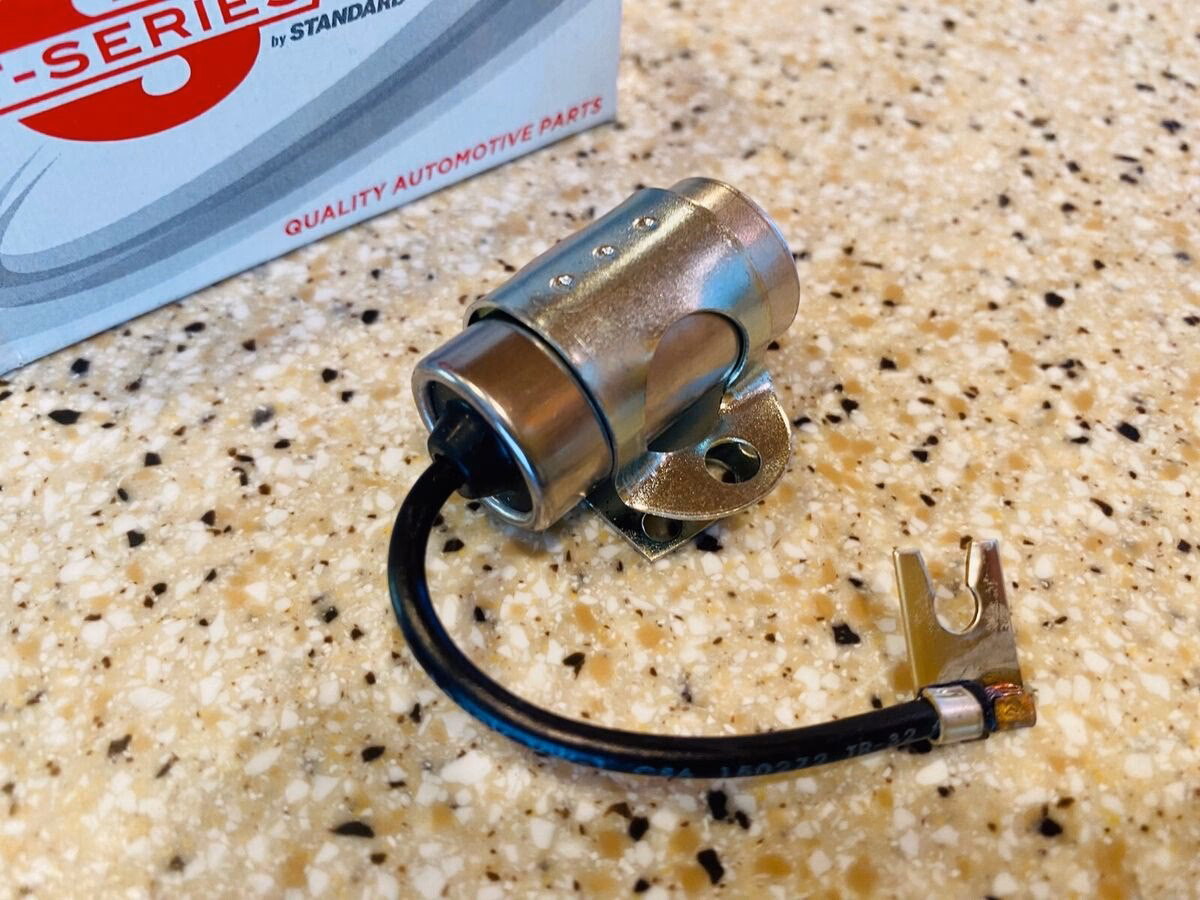

¿Qué hace un condensador en la radio?

En el corazón de cualquier receptor de radio, ya sea un viejo equipo de válvulas o un moderno dispositivo digital, reside un componente fundamental y a menudo incomprendido: el condensador. A simple vista, puede parecer una pieza modesta, pero su función es crucial para que la radio pueda sintonizar señales, filtrar ruidos y procesar la información sonora que llega a través de las ondas.

Este pequeño dispositivo eléctrico tiene la asombrosa capacidad de almacenar energía en forma de un campo eléctrico. Imagínalo como una diminuta batería temporal que puede cargarse y descargarse rápidamente, influyendo de manera significativa en el flujo de la corriente dentro de un circuito. Aunque a menudo se le conoce como condensador, también es perfectamente válido llamarlo capacitor. Ambos términos se refieren al mismo componente, aunque 'condensador' es históricamente más antiguo y quizás más familiar en el contexto de la radio clásica. La elección del nombre, como verás, no cambia su función esencial.

Condensador vs. Capacitor: Un Asunto de Nomenclatura

Como mencionamos, los términos 'condensador' y 'capacitor' se usan indistintamente para referirse al mismo componente. Algunos puristas argumentan que 'condensador' es incorrecto porque nada se 'condensa' físicamente dentro del dispositivo. Prefieren 'capacitor' porque el componente tiene la capacidad de almacenar una carga eléctrica. Sin embargo, esta carga no implica que el dispositivo contenga más electrones cuando está cargado que cuando está descargado; más bien, los electrones se desplazan de una placa a otra, creando un desequilibrio de carga.

A pesar de los debates sobre la precisión semántica, 'condensador' sigue siendo un término ampliamente utilizado, especialmente en la literatura técnica y en el argot tradicional de la radio. En este artículo, utilizaremos ambos términos, pero nos inclinaremos por 'condensador' dada su prevalencia histórica en el ámbito de la radio. Lo importante es entender que, sin importar cómo lo llames, su estructura y función son las mismas.

La Estructura Básica del Condensador

En su forma más simple, un condensador es un dispositivo increíblemente sencillo desde el punto de vista físico. Consiste fundamentalmente en dos placas conductoras, generalmente de metal, separadas por un material aislante. Este material aislante es lo que se conoce como dieléctrico.

El dieléctrico puede ser de diversos materiales, y su elección influye en las propiedades y el rendimiento del condensador. Algunos de los materiales dieléctricos más comunes son:

• Mica
• Vidrio
• Papel encerado
• Ciertos químicos en solución
• Aire

Las dos placas metálicas actúan como superficies donde se acumulan las cargas eléctricas. Cuando se aplica un voltaje a través de las placas, el campo eléctrico resultante ejerce fuerza sobre los electrones libres en el material conductor de las placas. Los electrones se desplazan de una placa a la otra a través del circuito externo (no a través del dieléctrico), creando un exceso de electrones (carga negativa) en una placa y una deficiencia de electrones (carga positiva) en la otra. El dieléctrico, al ser un aislante, impide que los electrones se muevan directamente entre las placas.

Tipos de Condensadores en Circuitos de Radio

La apariencia física de los condensadores varía enormemente, adaptándose a diferentes aplicaciones y capacidades necesarias en los circuitos de radio. Los hay de diversos tamaños y formas. A continuación, exploraremos algunos de los tipos más comunes encontrados en equipos de radio:

Condensadores de Mica

Son de los más pequeños. Consisten en dos placas metálicas separadas por una lámina de mica como dieléctrico. Todo el conjunto suele estar encapsulado en una cubierta plástica. Son conocidos por su estabilidad y precisión, lo que los hace adecuados para circuitos de alta frecuencia donde la constancia del valor es importante. Su tamaño puede ser comparable al de un sello de correos.

Condensadores Tubulares o de Papel

Generalmente más grandes que los de mica. Se construyen enrollando dos láminas de papel de estaño (o material similar) separadas por papel encerado, que actúa como dieléctrico. Debido al uso de papel, a menudo se les llama condensadores de papel. Los bordes de las láminas metálicas se unen para hacer las conexiones. Son condensadores de propósito general, aunque su uso ha disminuido en favor de tecnologías más modernas.

Condensadores Electrolíticos

Suelen ser los más grandes de los tipos comunes. Utilizan una lámina de metal (como aluminio o tantalio) para una placa, y un electrolito (un químico en solución) como parte del dieléctrico, con una capa de óxido muy fina formada electroquímicamente sobre la superficie de la placa metálica. La otra 'placa' es el electrolito o una segunda lámina. Una característica clave de los condensadores electrolíticos es que tienen polaridad: un terminal es positivo (+) y el otro es negativo (-). Deben conectarse correctamente en el circuito, siguiendo la polaridad del voltaje aplicado, de lo contrario, pueden dañarse o incluso explotar. Se utilizan típicamente en circuitos de filtrado de fuentes de alimentación debido a su alta capacidad en un volumen relativamente pequeño.

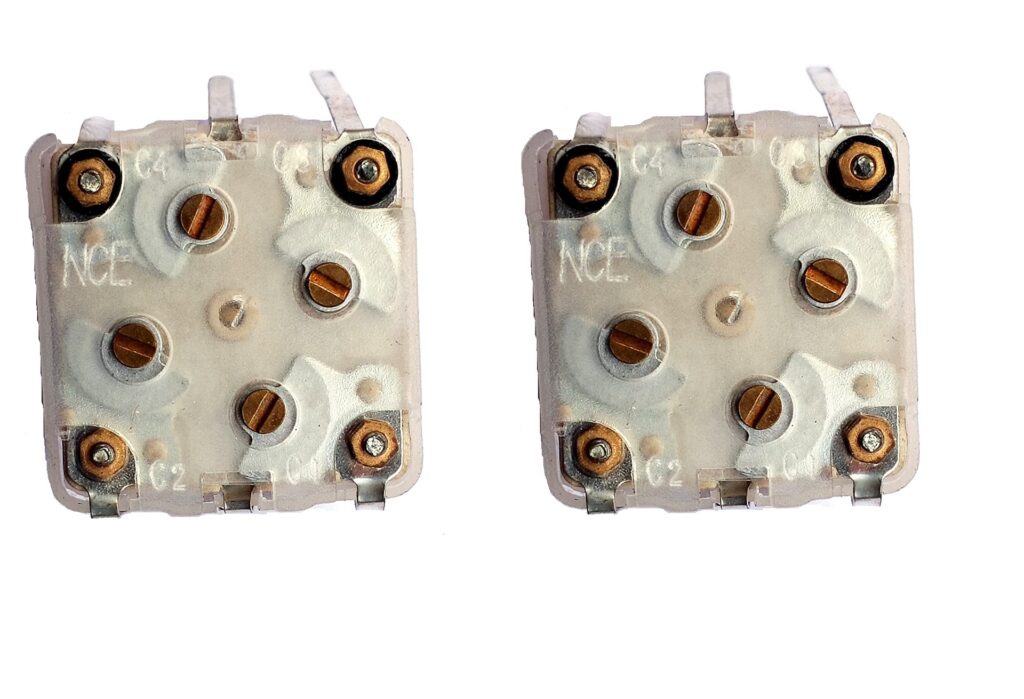

Condensadores Variables (o de Sintonía)

Estos son los condensadores que probablemente interactúas más directamente al usar una radio antigua. Son los componentes que giras con el dial para cambiar de estación. Consisten en un conjunto de placas fijas y otro conjunto de placas móviles. El dieléctrico entre las placas suele ser aire, aunque también existen condensadores variables con dieléctricos sólidos. Al girar un eje, las placas móviles se mueven dentro o fuera de las placas fijas, cambiando la superficie de área que se solapa entre ellas. Esto, a su vez, modifica la capacidad del condensador. A menudo, varios condensadores variables están 'engranados' (conectados mecánicamente a un solo eje) para permitir la sintonización simultánea de múltiples circuitos resonantes en un receptor de radio (lo que se conoce como 'gang condenser').

Condensadores Cerámicos

Aunque algunos pueden parecerse a resistencias, los condensadores cerámicos utilizan un material cerámico como dieléctrico, a menudo recubierto con plata en sus superficies para formar las placas. Son compactos, económicos y ampliamente utilizados en una gran variedad de circuitos de radio, especialmente en aplicaciones de alta frecuencia y para desacoplo o filtrado. Existen variantes que pueden diseñarse para tener características de capacidad que cambian de manera predecible con la temperatura, lo que los hace útiles para compensar derivas térmicas en circuitos sensibles.

La Acción Fundamental: Carga y Descarga

La función principal de un condensador es almacenar energía eléctrica. Cuando se aplica un voltaje de corriente continua (DC) a través de sus terminales, el campo eléctrico empuja los electrones libres de una placa y los deposita en la otra, pasando por el circuito externo. Este proceso se llama carga del condensador.

La placa de donde se retiraron los electrones queda con una carga positiva neta, mientras que la placa que recibe los electrones adquiere una carga negativa neta. Esta separación de cargas crea un voltaje a través del condensador que se opone al voltaje aplicado.

El condensador continúa cargándose hasta que el voltaje entre sus placas se iguala al voltaje de la fuente aplicada. En ese punto, el flujo de corriente (electrones) cesa, y se dice que el condensador está completamente cargado.

Si se retira la fuente de voltaje y se conecta un camino conductor entre los terminales del condensador (por ejemplo, a través de una resistencia o simplemente cortocircuitando los terminales, aunque esto último no es recomendable), los electrones acumulados en la placa negativa fluirán a través del camino conductor hacia la placa positiva para neutralizar el desequilibrio de carga. Este proceso se llama descarga del condensador. El condensador se descarga hasta que el voltaje entre sus placas vuelve a ser cero y las cargas en ambas placas se equilibran.

El tiempo que tarda un condensador en cargarse o descargarse no es instantáneo. Depende de dos factores principales: la resistencia total del circuito a través del cual se carga o descarga, y la capacidad del propio condensador.

La Capacidad: Cuánto Puede Almacenar

El 'tamaño' eléctrico de un condensador no se refiere a sus dimensiones físicas (aunque a menudo hay una correlación), sino a su capacidad para almacenar una carga eléctrica para un voltaje dado. Esta propiedad se conoce como capacidad.

La unidad de capacidad es el FARAD (F). Un farad es una unidad muy grande; un condensador de un farad sería enorme y capaz de almacenar una cantidad considerable de carga. En la práctica de la electrónica y la radio, las capacidades suelen medirse en unidades mucho más pequeñas:

• Microfaradio (μF o mfd): Una millonésima de faradio (10⁻⁶ F).
• Nanofaradio (nF): Una milmillonésima de faradio (10⁻⁹ F). Equivale a 0.001 μF.
• Picofaradio (pF o μμF o mmfd): Una billonésima de faradio (10⁻¹² F). Equivale a 0.001 nF o 0.000001 μF.

Los diferentes tipos de condensadores tienen rangos de capacidad típicos:

La capacidad de un condensador variable, como los utilizados para sintonizar una radio, cambia a medida que mueves las placas. En su posición de 'malla completa' (placas totalmente solapadas), la capacidad es máxima (por ejemplo, 400 pF). A medida que separas las placas (reduciendo el solapamiento), la capacidad disminuye hasta un valor mínimo (por ejemplo, 10-20 pF).

El Comportamiento Frente a Corriente Alterna (AC) y Continua (DC)

Una de las características más importantes y útiles de un condensador es su comportamiento radicalmente diferente frente a la corriente continua (DC) y la corriente alterna (AC).

Bloqueo de DC

Cuando un condensador se inserta en un circuito de corriente continua, inicialmente permite un flujo de corriente mientras se está cargando. Sin embargo, una vez que el condensador alcanza su carga completa y el voltaje entre sus placas iguala el voltaje de la fuente, el flujo de electrones se detiene por completo. En esencia, un condensador completamente cargado actúa como un circuito abierto para la corriente continua. Esta propiedad es fundamental para aislar etapas de circuitos que operan a diferentes voltajes de DC, mientras se permite el paso de señales de AC.

Conducción de AC

En un circuito de corriente alterna, el voltaje aplicado cambia constantemente de polaridad. Cuando se conecta un condensador a una fuente de AC (como una señal de audio o de radiofrecuencia), el condensador se carga en una dirección durante la mitad del ciclo de AC, y luego se descarga y se carga en la dirección opuesta durante la otra mitad del ciclo. Los electrones no atraviesan el dieléctrico; simplemente fluyen hacia y desde las placas del condensador en respuesta al voltaje cambiante. Este movimiento alterno de electrones constituye una corriente que fluye a través del resto del circuito. Por lo tanto, un condensador efectivamente 'conduce' o 'pasa' la corriente alterna.

Piensa en el ejemplo de una lámpara conectada en serie con un condensador a una fuente de AC. Durante la mitad positiva del ciclo, los electrones fluyen de una placa del condensador a través de la lámpara y la fuente hacia la otra placa, encendiendo la lámpara. Durante la mitad negativa, el voltaje se invierte, y los electrones fluyen en la dirección opuesta, de la segunda placa a través de la lámpara y la fuente hacia la primera placa. El flujo alterno de electrones mantiene la lámpara encendida, incluso si ningún electrón pasa físicamente a través del condensador mismo.

Reactancia Capacitiva: La Oposición a la AC

Aunque un condensador 'conduce' la corriente alterna, también presenta una oposición a su flujo. Esta oposición se llama reactancia capacitiva (X C), y al igual que la resistencia, se mide en ohmios.

La reactancia capacitiva no es una resistencia en el sentido de disipar energía como calor (idealmente), sino que es una oposición debida a la carga y descarga continuas del condensador. La magnitud de esta oposición depende de dos factores:

1. La capacidad del condensador (C).
2. La frecuencia de la corriente alterna (f).

La relación es inversa: cuanto mayor es la capacidad del condensador y mayor es la frecuencia de la señal de AC, menor es la reactancia capacitiva (menor oposición al flujo de AC). Esto significa que un condensador pasa más fácilmente las señales de alta frecuencia que las de baja frecuencia.

La fórmula para calcular la reactancia capacitiva es:

X C = 1 / (2πfC)

Donde:

• X C es la reactancia capacitiva en ohmios (Ω).
• f es la frecuencia de la AC en Hertz (Hz).
• C es la capacidad del condensador en Faradios (F).
• π (pi) es aproximadamente 3.14159.
• 2π es aproximadamente 6.283.

Como se ve en la fórmula, tanto la frecuencia (f) como la capacidad (C) están en el denominador. Si cualquiera de ellas aumenta, el valor de X C disminuye. Por ejemplo:

• Un condensador de 1 μF (0.000001 F) a 100 Hz: X C ≈ 1 / (6.28 x 100 x 0.000001) ≈ 1592 Ω.
• El mismo condensador de 1 μF a 1,000,000 Hz (1 MHz): X C ≈ 1 / (6.28 x 1,000,000 x 0.000001) ≈ 0.159 Ω.

Esto ilustra cómo el mismo condensador presenta una oposición muy alta a una señal de baja frecuencia, pero una oposición muy baja a una señal de alta frecuencia. Esta propiedad de la reactancia capacitiva variable con la frecuencia es fundamental en el diseño de filtros (para dejar pasar o bloquear ciertas frecuencias) y en los circuitos resonantes utilizados para la sintonía de radio.

El Condensador Variable y la Sintonía de Radio

El condensador variable, particularmente el tipo de aire 'gang' (varios condensadores variables en un mismo eje), es el corazón del circuito de sintonía en muchos receptores de radio tradicionales. Al girar el dial, se ajusta simultáneamente la capacidad de estos condensadores variables. Estos condensadores forman parte de circuitos resonantes (generalmente junto con una bobina o inductor).

Un circuito resonante tiene la propiedad de tener una impedancia muy baja a una frecuencia particular (la frecuencia de resonancia) y una impedancia mucho mayor a otras frecuencias. La frecuencia de resonancia está determinada por los valores de la bobina y el condensador.

Al cambiar la capacidad del condensador variable, se cambia la frecuencia de resonancia del circuito sintonizado. El receptor de radio está diseñado para ser más sensible a la señal de la estación de radio que coincide con la frecuencia de resonancia de su circuito de sintonía. Así, al ajustar el condensador variable, 'sintonizas' el receptor a diferentes frecuencias de estaciones de radio.

El hecho de que los condensadores variables de sintonía en radios antiguas utilicen aire como dieléctrico les otorga buena estabilidad y bajas pérdidas, crucial para un rendimiento óptimo en radiofrecuencia.

Seguridad al Manipular Condensadores

Es importante tener precaución al manipular condensadores, especialmente los de alta capacidad o los que han estado en circuitos de alto voltaje. Los condensadores pueden retener una carga eléctrica significativa incluso después de que se haya apagado la fuente de alimentación. Un condensador cargado puede descargarse a través de tu cuerpo si tocas ambos terminales, lo que puede provocar un choque eléctrico. Si bien los condensadores pequeños (como los de mica o cerámicos) generalmente no representan un peligro grave, los condensadores grandes (especialmente los electrolíticos de fuentes de alimentación) pueden almacenar suficiente energía para ser peligrosos, incluso mortales en casos extremos. Siempre es recomendable descargar los condensadores grandes de forma segura antes de manipular circuitos, por ejemplo, usando una resistencia de descarga adecuada.

Preguntas Frecuentes sobre Condensadores en Radio

Aquí respondemos algunas preguntas comunes sobre los condensadores y su papel en los equipos de radio:

¿Cuál es la diferencia entre un condensador y un capacitor?

No hay diferencia funcional. Son dos nombres para el mismo componente electrónico que almacena energía en un campo eléctrico. 'Capacitor' es el término más técnico y moderno, mientras que 'condensador' es más tradicional y aún muy usado, especialmente en el contexto de la radio antigua.

¿Por qué mi radio antigua tiene un dial giratorio para sintonizar?

Ese dial está conectado a un condensador variable (o un conjunto de ellos 'engranados'). Al girar el dial, cambias la capacidad del condensador, lo que a su vez cambia la frecuencia a la que el circuito de sintonía de la radio es más sensible, permitiéndote seleccionar diferentes estaciones.

¿Qué pasa si conecto un condensador electrolítico al revés?

Los condensadores electrolíticos tienen polaridad y deben conectarse respetando los terminales positivo (+) y negativo (-). Si se conectan con la polaridad invertida en un circuito de DC o con voltaje significativo, el electrolito puede descomponerse, generando gas y calor. Esto puede causar que el condensador se hinche, gotee o, en casos severos, que se rompa o explote.

¿Por qué los condensadores bloquean la DC pero dejan pasar la AC?

Bloquean la DC porque una vez que están completamente cargados, el flujo continuo de electrones se detiene; actúan como un circuito abierto. Dejan pasar la AC porque el voltaje cambiante de la señal de AC provoca un flujo alterno de electrones hacia y desde las placas del condensador, lo que constituye una corriente en el circuito externo, aunque los electrones no atraviesen el aislante interno (dieléctrico).

¿Qué es la reactancia capacitiva?

Es la oposición que un condensador presenta al flujo de corriente alterna. A diferencia de la resistencia, depende de la frecuencia de la señal de AC y de la capacidad del condensador. Es alta para bajas frecuencias y bajas capacidades, y baja para altas frecuencias y altas capacidades.

Conclusión

El condensador, o capacitor, es un pilar de la electrónica y, en particular, de la tecnología de radio. Desde los pequeños condensadores de mica en circuitos de alta frecuencia hasta los grandes electrolíticos en fuentes de alimentación y los cruciales condensadores variables que te permiten sintonizar tu estación favorita, estos componentes realizan funciones esenciales: almacenar energía, filtrar señales, bloquear DC, pasar AC y, sobre todo en el contexto de la radio, participar activamente en la sintonía y el procesamiento de señales. Entender qué hace un condensador es dar un paso fundamental para comprender cómo funciona ese mágico aparato que nos conecta con el mundo a través de las ondas del aire.
