Los 5 Componentes de un Transmisor de Radio

¿Alguna vez te has preguntado cómo es posible que las señales de radio viajen a través del aire, llegando a nuestros receptores y dispositivos? Detrás de cada onda de radio que sintonizas, ya sea en tu coche, en tu teléfono o en una simple radio FM, hay un dispositivo fundamental trabajando arduamente: el transmisor. Este aparato es el corazón de la comunicación inalámbrica, el encargado de tomar información (como audio o datos) y convertirla en ondas de radio que pueden propagarse a grandes distancias. Pero, ¿cómo logra esta hazaña tecnológica? La respuesta reside en sus componentes internos, cada uno con una función específica y vital para el proceso de transmisión.

Un transmisor es, en esencia, un dispositivo electrónico que genera y emite ondas de radio utilizando una antena. Su presencia es ubicua en nuestra vida moderna, aunque a menudo invisible. Los encontramos en las grandes estaciones de radiodifusión que llenan el dial de tu radio, en los sistemas Wi-Fi que nos conectan a internet, en los mandos a distancia de nuestros garajes, en los radares, y sí, también en dispositivos más pequeños como los micrófonos inalámbricos, donde transmiten la señal de audio capturada por el micrófono al receptor correspondiente.

Entender cómo funciona un transmisor es comprender una parte clave de la tecnología que impulsa la comunicación global. No se trata solo de un micrófono o una cámara, sino de la infraestructura fundamental que permite que las señales viajen. Y aunque la implementación específica puede variar, los principios básicos y los componentes esenciales permanecen constantes. Vamos a explorar las cinco partes cruciales que hacen posible la transmisión de radio.

Los 5 Componentes Clave de un Transmisor

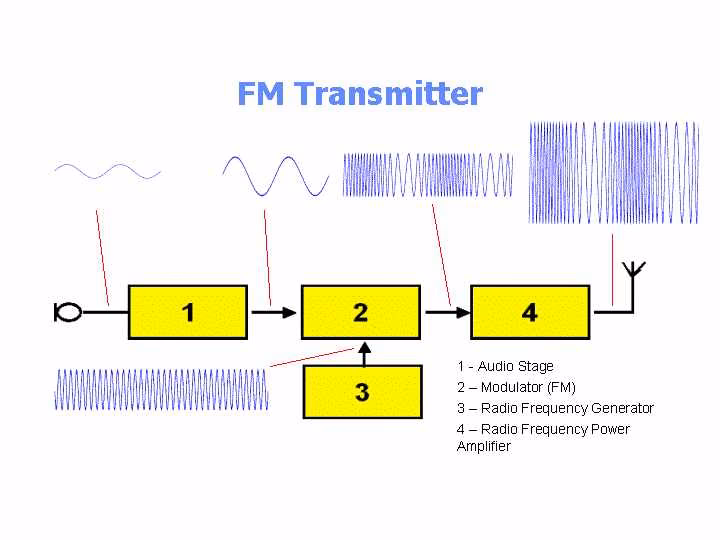

Todo transmisor, desde el más sencillo hasta el más complejo, se basa en la interacción de cinco componentes principales para llevar a cabo su función. Estos son la fuente de alimentación, el oscilador electrónico, el modulador, el amplificador de RF y el sintonizador de antena. Cada uno desempeña un papel insustituible en el proceso de convertir una señal eléctrica en una onda de radio lista para viajar.

1. Fuente de Alimentación

El primer y más básico componente es la fuente de alimentación. Como su nombre indica, es la encargada de proporcionar la energía eléctrica necesaria para que todos los demás circuitos del transmisor funcionen correctamente. Sin una fuente de alimentación adecuada, el transmisor simplemente no podría operar. Su función va más allá de simplemente encender el dispositivo; a menudo, también es responsable de transformar la energía eléctrica de entrada (por ejemplo, de la red eléctrica o una batería) en los voltajes, corrientes y frecuencias precisas que requieren los distintos módulos internos. Una fuente de alimentación estable y fiable es crucial para asegurar un rendimiento constante y una transmisión de señal limpia.

2. Oscilador Electrónico

El oscilador electrónico es, en muchos sentidos, el generador del latido del transmisor. Su función principal es crear una onda periódica, generalmente una onda portadora sinusoidal, que servirá como la base sobre la cual se montará la información a transmitir. Este circuito convierte la corriente continua (DC) proporcionada por la fuente de alimentación en una corriente alterna (AC) con una frecuencia muy específica y estable. En los transmisores modernos, a menudo se utiliza un oscilador de cristal, que emplea las vibraciones resonantes de un cristal de cuarzo para mantener una frecuencia de salida extremadamente precisa. Esta estabilidad de frecuencia es vital para asegurar que la señal se transmita en el canal correcto y no interfiera con otras frecuencias, así como para que el receptor pueda sintonizarla adecuadamente. La onda generada por el oscilador se llama 'onda portadora' porque, literalmente, 'llevará' la información.

3. Modulador

Aquí es donde la información que queremos transmitir (como audio, video o datos) se une a la onda portadora generada por el oscilador. El modulador es un circuito que varía alguna característica de la onda portadora en proporción a la señal de información (la señal de modulación), que suele ser una señal eléctrica que representa el audio o el video. Este proceso se conoce como modulación. Existen varios tipos de modulación, siendo los más comunes en la radiodifusión la Modulación de Amplitud (AM) y la Modulación de Frecuencia (FM).

En la Modulación de Amplitud (AM), la amplitud (la 'altura' o intensidad) de la onda portadora varía directamente según la amplitud de la señal de modulación. Si la señal de audio es fuerte, la onda portadora se hace más grande; si es débil, se hace más pequeña. La frecuencia de la onda portadora permanece constante.

En la Modulación de Frecuencia (FM), en cambio, es la frecuencia de la onda portadora la que varía según la amplitud de la señal de modulación. Si la señal de audio es fuerte, la frecuencia de la portadora se desvía más de su valor central; si es débil, la desviación es menor. La amplitud de la onda portadora permanece constante. La FM es conocida por ser menos susceptible al ruido estático en comparación con la AM, lo que la hace ideal para la transmisión de audio de alta fidelidad en la banda de FM.

El modulador es, por tanto, el componente que 'codifica' la información en la onda de radio, preparándola para su envío.

4. Amplificador de RF

Una vez que la información ha sido modulada sobre la onda portadora, la señal resultante puede ser bastante débil. Para que pueda viajar a distancias significativas y ser captada por los receptores, su potencia debe ser aumentada. Esta es la función del amplificador de RF (Radio Frecuencia). Este componente toma la señal modulada y aumenta su amplitud (y por lo tanto, su potencia) a un nivel lo suficientemente alto como para ser transmitida eficazmente por la antena. Un amplificador de RF bien diseñado es crucial para determinar el alcance efectivo del transmisor. Sin una amplificación adecuada, la señal se desvanecería rápidamente, limitando drásticamente el área de cobertura. Los amplificadores de alta potencia son componentes críticos en las estaciones de radiodifusión de largo alcance.

5. Sintonizador de Antena

El último componente crucial en la cadena de transmisión es el sintonizador de antena, también conocido como circuito de adaptación de impedancia. La antena es el elemento físico que irradia las ondas de radio al espacio, pero para que la transferencia de potencia del transmisor a la antena sea lo más eficiente posible, la impedancia (la 'resistencia' que presenta un circuito a la corriente alterna) de la etapa de salida del amplificador de RF debe coincidir con la impedancia de la antena. Si hay una desadaptación de impedancia, parte de la potencia se reflejará de vuelta hacia el transmisor en lugar de ser irradiada, lo que no solo reduce la eficiencia de la transmisión sino que también puede dañar el amplificador de RF. El sintonizador de antena ajusta las características eléctricas de la señal o del circuito para lograr esta coincidencia óptima, asegurando que la máxima cantidad de potencia llegue a la antena y sea irradiada. Además de maximizar la transferencia de potencia, un sintonizador de antena eficiente también ayuda a minimizar las 'ondas estacionarias' que se forman cuando la potencia se refleja, mejorando así la calidad de la señal transmitida.

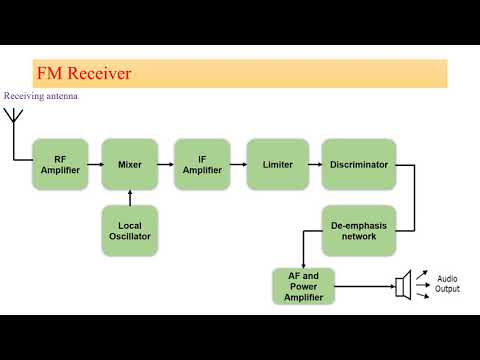

¿Cómo Funciona un Transmisor? La Cadena Completa

Ahora que conocemos los componentes, podemos seguir el flujo de la señal para entender cómo un transmisor cumple su misión:

1. La Fuente de Alimentación suministra la energía eléctrica a todo el sistema, asegurando que cada componente reciba el voltaje y la corriente adecuados.
2. El Oscilador Electrónico genera la onda portadora, una onda sinusoidal de alta frecuencia y gran estabilidad que servirá como base para la transmisión.
3. El Modulador toma la información que se desea transmitir (por ejemplo, el audio de una voz o música) y la 'graba' sobre la onda portadora, variando su amplitud (AM) o su frecuencia (FM) según el tipo de modulación utilizada.
4. El Amplificador de RF toma la onda portadora modulada y aumenta significativamente su potencia, haciéndola lo suficientemente fuerte para viajar a través del aire a la distancia deseada.
5. Finalmente, el Sintonizador de Antena asegura que la señal amplificada se transfiera de manera eficiente a la antena, adaptando las impedancias para maximizar la radiación de energía y minimizar las pérdidas por reflexión.
6. La Antena recibe la señal de alta potencia y la irradia al espacio en forma de ondas electromagnéticas (ondas de radio), que luego pueden ser captadas por los receptores.

Este proceso secuencial, desde la generación de energía hasta la radiación de la onda, es lo que permite que un mensaje, una canción o cualquier otra forma de información viaje de un punto a otro sin necesidad de cables físicos.

Tabla Resumen de Componentes del Transmisor

Preguntas Frecuentes sobre Transmisores de Radio

¿Qué es un transmisor?

Un transmisor es un dispositivo electrónico que produce y emite ondas de radio utilizando una antena. Su función es enviar información a través del aire.

¿Cómo funciona un transmisor?

Un transmisor funciona generando una onda portadora, modulándola con la información a transmitir, amplificando la señal resultante y luego irradiándola a través de una antena. Este proceso requiere una fuente de alimentación y una adaptación adecuada a la antena.

¿Cuáles son ejemplos de dispositivos que contienen transmisores?

Numerosos dispositivos cotidianos contienen transmisores, como las estaciones de radiodifusión (AM/FM), teléfonos móviles, dispositivos Bluetooth, sistemas Wi-Fi, mandos a distancia, radares y micrófonos inalámbricos.

Espero que este recorrido por los componentes esenciales de un transmisor de radio te haya proporcionado una comprensión más clara de cómo funciona esta tecnología fundamental. La próxima vez que sintonices tu estación de radio favorita o uses un dispositivo inalámbrico, podrás apreciar un poco más la compleja interacción de estos cinco componentes trabajando juntos para llevar el sonido y los datos hasta ti a través de las invisibles ondas de radio.
