El Corazón de tu Radio: ICs en Sintonizadores FM

La radio FM ha sido, y sigue siendo, una fuente inagotable de entretenimiento, noticias y música para millones de personas en todo el mundo. Esa voz clara, esa música nítida que llega a nuestros oídos, es el resultado de una cadena compleja de procesos electrónicos que ocurren dentro de nuestro receptor. Y en el centro de todo, actuando como el verdadero cerebro de la operación, se encuentra un componente aparentemente modesto pero increíblemente poderoso: el circuito integrado o IC (Integrated Circuit).

Antiguamente, un sintonizador de radio FM era un conjunto voluminoso de componentes discretos: transistores, diodos, condensadores, resistencias, bobinas y filtros, todos cableados laboriosamente en una placa de circuito. Cada etapa del proceso de sintonización y demodulación requería su propio circuito dedicado, lo que resultaba en dispositivos grandes, costosos y a menudo sensibles a las interferencias y la desintonización.

La llegada de los circuitos integrados revolucionó la electrónica, y la radio FM no fue una excepción. De repente, miles o incluso millones de estos pequeños componentes pudieron fabricarse y conectarse en una única pastilla de silicio, encapsulada en un pequeño chip. Esto no solo redujo drásticamente el tamaño y el costo de los sintonizadores, sino que también mejoró su rendimiento, estabilidad y fiabilidad.

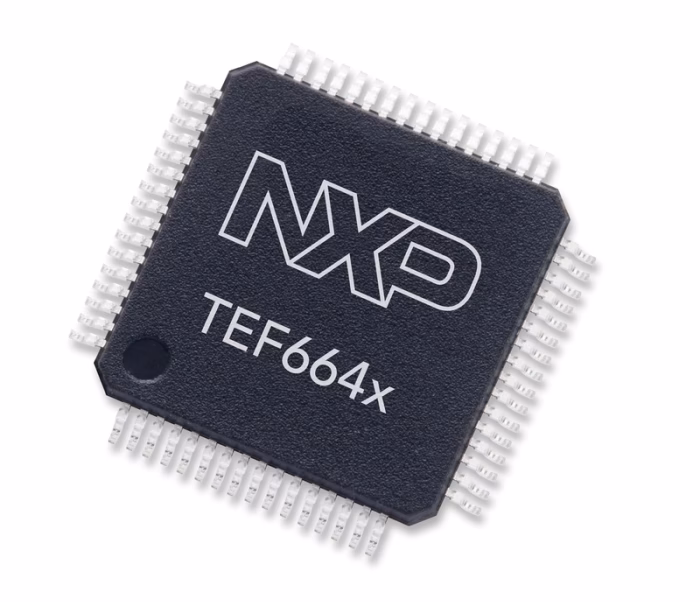

¿Qué es Exactamente un IC de Sintonizador FM?

Un IC de sintonizador FM es un chip especializado que integra la mayor parte o la totalidad de las funciones electrónicas necesarias para recibir una señal de radio FM, procesarla y extraer la información de audio contenida en ella. En lugar de tener múltiples chips o cientos de componentes individuales para cada tarea (amplificación, mezcla, filtrado, demodulación, etc.), el IC de sintonizador FM consolida todas estas etapas en un solo paquete.

Estos ICs son el corazón de casi todos los dispositivos modernos capaces de recibir FM, desde las radios portátiles más simples hasta los sofisticados sistemas de sonido de automóviles, teléfonos móviles, ordenadores y altavoces inteligentes. Su tamaño compacto y su alta integración los hacen indispensables en la electrónica actual.

El Principio Superheterodino Integrado

La mayoría de los sintonizadores FM modernos, incluidos los basados en ICs, utilizan el principio superheterodino. Este método, inventado por Edwin Armstrong, convierte la señal de radio entrante de alta frecuencia a una frecuencia intermedia (FI) fija y más baja, donde es más fácil de amplificar y filtrar selectivamente antes de la demodulación.

Dentro de un IC de sintonizador FM superheterodino, se encuentran integradas las siguientes etapas principales:

Amplificador de RF (Radiofrecuencia)

Recibe la señal de la antena y la amplifica. Está diseñado para ser sensible y selectivo a la banda de frecuencias de FM (aproximadamente 88 a 108 MHz).

Mezclador (Mixer)

Combina la señal de RF amplificada con una señal generada por un oscilador local (OL). El proceso de mezcla crea nuevas frecuencias, incluyendo la suma y la diferencia de las frecuencias de RF y OL.

Oscilador Local (OL)

Genera una señal de frecuencia variable que se mezcla con la señal de RF. La frecuencia del OL se ajusta para que la diferencia entre la frecuencia de la estación deseada y la frecuencia del OL sea siempre la misma: la frecuencia intermedia (FI). Para la FM, la FI estándar es típicamente 10.7 MHz.

Amplificador de FI (Frecuencia Intermedia)

Amplifica la señal en la frecuencia intermedia fija (10.7 MHz). Esta etapa es crucial para la selectividad del sintonizador, ya que filtra las señales no deseadas que no están en la FI. Los ICs modernos a menudo utilizan filtros digitales o basados en PLL (Phase-Locked Loop) integrados para esta función.

Limitador

En la FM, la información de audio está codificada en las variaciones de frecuencia de la señal (modulación de frecuencia), no en su amplitud. El limitador elimina cualquier variación de amplitud no deseada (como el ruido o las interferencias) antes de que la señal llegue al demodulador.

Demodulador FM

Extrae la información de audio de la señal de FI limitada. Convierte las variaciones de frecuencia de la señal de FI en variaciones de voltaje que corresponden a la señal de audio original. Los ICs pueden usar varios métodos de demodulación, como detectores de cuadratura o PLLs.

Decodificador Estéreo

Si la señal FM es estéreo, el demodulador produce una señal compuesta que contiene la suma (L+R) y la diferencia (L-R) de los canales izquierdo y derecho, junto con un tono piloto. El decodificador estéreo procesa esta señal compuesta para separar los canales izquierdo y derecho.

Amplificador de Audio

La señal de audio extraída por el demodulador (y decodificador estéreo) es de bajo nivel. El IC puede incluir un preamplificador de audio para aumentar su nivel antes de enviarla a un amplificador de potencia externo o directamente a una salida de línea.

Tipos de ICs para Sintonizadores FM

La tecnología de ICs para sintonizadores FM ha evolucionado significativamente. Podemos categorizar los ICs principales en:

ICs Analógicos

Los primeros ICs de sintonizador FM integraban principalmente las etapas analógicas del sintonizador superheterodino. Utilizaban componentes analógicos miniaturizados y técnicas como los lazos de seguimiento de fase (PLL) para la sintonización y la demodulación. Aunque más simples, a menudo requerían componentes externos como filtros cerámicos o bobinas ajustables para un rendimiento óptimo.

ICs Digitales o Basados en DSP

Los ICs modernos a menudo incorporan procesamiento digital de señales (DSP - Digital Signal Processing). La señal de FI se digitaliza mediante un convertidor analógico-digital (ADC), y luego todas las funciones de filtrado, limitación, demodulación y decodificación estéreo se realizan mediante algoritmos de software ejecutados en un procesador digital. Esto ofrece una mayor flexibilidad, mejor rendimiento (especialmente en condiciones de señal difíciles), la capacidad de integrar funciones avanzadas (como decodificación RDS, escaneo automático, reducción de ruido) y la eliminación de muchos componentes externos.

ICs Altamente Integrados (Single-Chip Solutions)

La tendencia es integrar la mayor cantidad de funcionalidad posible en un solo chip. Muchos ICs de sintonizador FM actuales son soluciones de chip único que solo requieren unos pocos componentes externos pasivos (como condensadores de desacoplo) y la antena. Algunos incluso integran el amplificador de audio de potencia.

Integración en SoCs (System-on-Chip)

En dispositivos complejos como smartphones o ordenadores portátiles, la funcionalidad del sintonizador FM a menudo no reside en un chip dedicado, sino que está integrada como un bloque dentro de un SoC más grande que también maneja la conectividad Wi-Fi, Bluetooth, GPS, etc.

Características Avanzadas Gracias a los ICs

Los ICs modernos han permitido la inclusión de características que antes eran impensables o muy costosas en sintonizadores FM:

• Sintonización Electrónica Precisa: Eliminando los diales mecánicos voluminosos.
• Escaneo Automático: La capacidad de buscar y almacenar estaciones automáticamente.
• Decodificación RDS (Radio Data System): Permite mostrar información como el nombre de la estación, el título de la canción, mensajes de texto, etc.
• Medición de la Intensidad de la Señal (RSSI): Útil para la sintonización automática y la evaluación de la calidad de la recepción.
• Reducción de Ruido y Mejora de Audio: Algoritmos digitales que mejoran la calidad del sonido, especialmente en señales débiles o con interferencias.
• Sintonización por Software: En ICs basados en DSP o SoCs, gran parte de la configuración y el control se realiza a través de software.

Ventajas Clave de los ICs en Sintonizadores FM

La adopción de ICs ha traído múltiples beneficios:

• Tamaño Reducido: Permite radios más pequeñas y la integración en dispositivos portátiles.
• Menor Costo: La producción en masa de ICs es mucho más económica que ensamblar componentes discretos.
• Menor Consumo de Energía: Crucial para dispositivos a batería.
• Mayor Fiabilidad: Menos componentes y conexiones significan menos puntos de fallo.
• Mejor Rendimiento: Mayor selectividad, sensibilidad y resistencia a interferencias gracias a diseños optimizados y procesamiento digital.
• Facilidad de Diseño: Simplifica el diseño de productos para los fabricantes de electrónica.

Comparativa: ICs Analógicos vs. ICs Digitales/DSP

Preguntas Frecuentes sobre ICs de Sintonizador FM

¿Qué hace un IC de sintonizador FM diferente de los sintonizadores antiguos?

La principal diferencia es la integración. Un IC concentra la complejidad de múltiples etapas de circuito (amplificación, mezcla, filtrado, demodulación) en un solo chip pequeño, mientras que los sintonizadores antiguos usaban muchos componentes individuales y voluminosos para cada una de esas funciones. Esto lleva a radios más pequeñas, baratas, eficientes y con mejor rendimiento.

¿Son todos los sintonizadores FM modernos digitales?

No todos, pero la gran mayoría de los diseños nuevos y de alto rendimiento utilizan ICs con procesamiento digital (DSP). Todavía existen ICs puramente analógicos, especialmente para aplicaciones de muy bajo costo o donde la simplicidad extrema es clave, pero los ICs basados en DSP ofrecen ventajas significativas en rendimiento y características.

¿El tipo de IC afecta la calidad del sonido de mi radio FM?

Sí, de manera significativa. El diseño y la calidad del IC de sintonizador FM determinan su sensibilidad (qué tan bien capta señales débiles), su selectividad (qué tan bien separa una estación de las vecinas) y la calidad del demodulador y decodificador estéreo. Un IC de alta calidad con buen procesamiento digital puede ofrecer una recepción más clara, menos ruido y una mejor separación estéreo.

¿Qué es el PLL en un IC de sintonizador FM?

PLL significa Phase-Locked Loop (Lazo de Seguimiento de Fase). En los sintonizadores FM, un PLL se utiliza comúnmente para generar la señal precisa del oscilador local, asegurando que la frecuencia sea correcta y estable para la sintonización. En algunos ICs analógicos, también se utiliza para la demodulación FM.

¿Puedo identificar el IC de sintonizador FM en mi dispositivo?

En muchos dispositivos, el IC de sintonizador FM es un chip pequeño con numerosas patas, a menudo marcado con un número de modelo o un logotipo del fabricante. Sin embargo, en dispositivos muy integrados como smartphones, puede ser parte de un chip más grande (SoC) y no ser fácilmente identificable como un componente separado.

Conclusión

El circuito integrado es, sin lugar a dudas, el componente fundamental que define la capacidad y el rendimiento de los sintonizadores FM modernos. Desde la simple recepción hasta la decodificación de datos avanzados, estos pequeños chips encapsulan la complejidad de la tecnología de radio, haciendo posible que disfrutemos de nuestras estaciones favoritas con una calidad de sonido y una conveniencia que nuestros predecesores solo podían soñar. Son la prueba de cómo la miniaturización y la integración electrónica han transformado nuestra interacción con el mundo que nos rodea, un chip a la vez.
