Las ondas de radio, una forma de radiación electromagnética, son la base de la comunicación inalámbrica moderna. Permiten la transmisión de sonido, mensajes e información a largas distancias sin necesidad de cables físicos. Sin embargo, para que estas ondas puedan llevar información útil, es necesario "modularlas", es decir, modificar alguna de sus características (como la amplitud o la frecuencia) de acuerdo con la señal que se desea transmitir. Dos de los métodos de modulación más comunes son la Modulación de Amplitud (AM) y la Modulación de Frecuencia (FM).
La Modulación de Frecuencia, o FM, es el método mediante el cual la información, como el sonido, se impone sobre una onda portadora electromagnética variando su frecuencia. A diferencia de la modulación de amplitud, donde se varía la intensidad de la onda, en FM la frecuencia de la onda portadora cambia de acuerdo con la señal de audio que se transmite, mientras que su amplitud permanece constante. Este método tiene implicaciones importantes en la calidad del sonido y el alcance de la transmisión.
¿Qué Implica la Modulación de Frecuencia?
Cuando hablamos de transmitir información a través de ondas de radio, no estamos enviando una onda con una única frecuencia exacta. En realidad, se utiliza una banda de frecuencias cuya anchura es proporcional a la densidad de información que se transmite. Esto significa que una señal más compleja o con mayor calidad requiere una banda de frecuencias más amplia. Por ejemplo, la información de voz para telefonía puede requerir una banda de unos 10.000 Hz (10 kHz), mientras que el sonido de alta fidelidad, como el que se espera de una transmisión de radio musical de calidad, necesita una banda más amplia, aproximadamente de 20.000 Hz (20 kHz). La televisión de alta definición, que transmite mucha más información (video y audio de alta calidad), demanda una banda aún mayor, alrededor de cinco megahertz (5 MHz), que equivale a 5.000.000 Hz.
Esta necesidad de un ancho de banda considerable para el sonido de alta fidelidad tiene consecuencias directas en las frecuencias portadoras que se utilizan para la radio FM. La eficiencia en la generación de ondas electromagnéticas disminuye a medida que la frecuencia disminuye, lo que establece un límite inferior para las frecuencias de radio cerca de los 10.000 Hz. Sin embargo, el factor más determinante para la FM de alta calidad es su ancho de banda.
Frecuencias de Operación y Alcance
Las ondas de radio viajan en línea recta en el espacio libre. Esto llevó a los científicos del siglo XIX a cuestionar la posibilidad de transmisiones de radio de largo alcance debido a la curvatura de la Tierra. La distancia de línea de vista desde la cima de una torre de 100 metros es de aproximadamente 30 km.
Sin embargo, se descubrió que la ionosfera, una capa de la atmósfera a unos 100-400 km sobre la superficie terrestre parcialmente ionizada por la luz ultravioleta del Sol, puede reflejar o curvar ciertas frecuencias de radio de vuelta a la Tierra. Este fenómeno, conocido como onda celeste, permitió transmisiones a distancias mucho mayores que la línea de vista, como demostró Guglielmo Marconi con transmisiones a más de 2.000 km. El alcance de esta onda celeste y de la onda terrestre (que sigue la superficie de la Tierra, especialmente sobre el agua) depende de la frecuencia de las ondas.
Bajo condiciones ionosféricas normales, la frecuencia más alta que puede ser reflejada por la ionosfera es de aproximadamente 40 MHz. Dado que las frecuencias de televisión, que requieren un ancho de banda muy amplio (5 MHz), son necesariamente superiores a 40 MHz, los transmisores de televisión deben colocarse en torres altas o colinas para asegurar la línea de vista. De manera similar, la radio FM de alta fidelidad, que requiere un ancho de banda de 20 kHz (considerablemente más amplio que el de la voz telefónica de 10 kHz, que podría operar en frecuencias más bajas), generalmente opera en frecuencias significativamente superiores a 40 MHz para acomodar eficazmente su ancho de banda. Esto significa que, al igual que la televisión, la radio FM depende principalmente de la transmisión por línea de vista.
Esta dependencia de la línea de vista explica por qué las estaciones de radio FM tienen un alcance limitado en comparación con muchas estaciones de AM que utilizan la onda celeste o terrestre. La señal de FM es bloqueada por la curvatura de la Tierra y los grandes obstáculos, limitando su cobertura efectiva a la distancia de línea de vista desde la antena transmisora. Para aumentar el área de cobertura, las antenas FM se ubican en los puntos más altos posibles, como cimas de montañas o rascacielos, y con una gran potencia de transmisión.
Propagación y Obstáculos
A medida que una onda de radio viaja de la antena transmisora a la receptora, puede verse afectada por el entorno. Las reflexiones de edificios y otros grandes obstáculos pueden crear múltiples caminos por los que la señal llega al receptor, causando interferencia. Esto puede degradar la calidad de la recepción, un fenómeno conocido como interferencia por multitrayectoria.
Las ondas de radio tienen diferentes capacidades para penetrar materiales. Pueden pasar razonablemente bien a través de materiales no conductores como madera, ladrillos y hormigón. Sin embargo, no pueden atravesar conductores eléctricos como el agua o los metales. Esta es la razón por la que la recepción de radio puede ser pobre dentro de edificios con estructuras metálicas densas o cuando se está bajo el agua (excepto para frecuencias extremadamente bajas, como las usadas para comunicación con submarinos, que no son relevantes para la radiodifusión FM).
La Naturaleza Electromagnética
Para comprender completamente cómo funciona la radio FM, es esencial recordar que las ondas de radio son ondas electromagnéticas. Esto significa que consisten en campos eléctricos (E) y campos magnéticos (B) que oscilan y son perpendiculares entre sí y a la dirección en la que viaja la onda. Estos campos se propagan a la velocidad de la luz en el vacío o en el aire.
En cualquier punto del espacio por donde pasa la onda, las direcciones de los campos E y B cambian a sus opuestos con la frecuencia de la radiación. Sin embargo, esta inversión de dirección de los campos no cambia la dirección general de propagación de la onda. La forma en que estos campos se modulan (en el caso de FM, variando la frecuencia de oscilación) es lo que permite que la onda transporte información.
Transmisión Inalámbrica vs. Guiada
La transmisión de radio y televisión son ejemplos de transmisión no guiada o inalámbrica. Este método se prefiere cuando las ubicaciones de los receptores no están especificadas o son demasiado numerosas, como es el caso de la radiodifusión pública. La señal se irradia desde una antena central y puede ser captada por cualquier receptor dentro de su área de cobertura.
En contraste, la transmisión guiada, como la que utiliza cables coaxiales (por ejemplo, en la televisión por cable tradicional), confina las ondas a una región limitada. Aunque no es el método de la radio FM tradicional, es útil mencionarlo para entender la distinción. En la transmisión guiada, las ondas viajan a lo largo de conductores, y la estructura del cable (como un cable coaxial con conductor central y blindaje exterior) guía los campos electromagnéticos. Este blindaje protege la señal de interferencias externas, lo que a menudo resulta en una señal de mayor calidad.

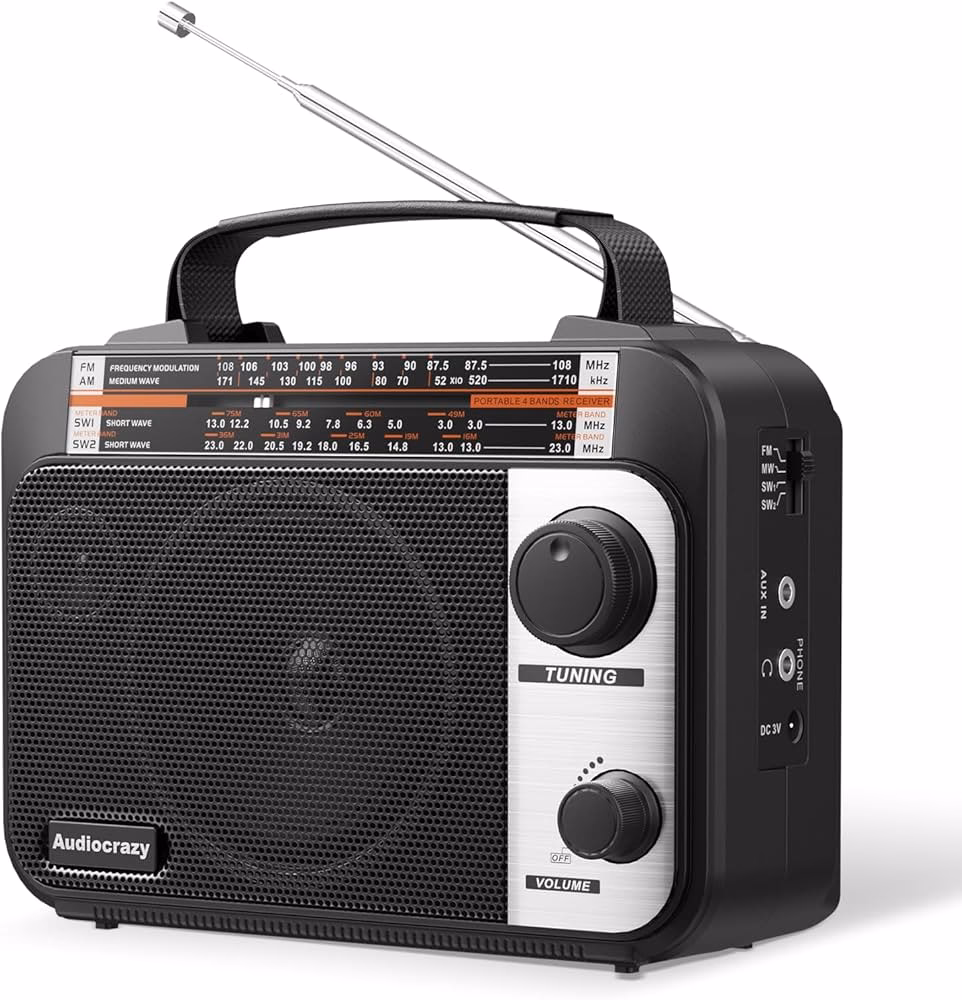

Radio FM vs. Radio AM: Una Comparativa
Basándonos en la información proporcionada, podemos establecer algunas diferencias clave entre la radio FM y la AM:
| Característica | Radio FM | Radio AM (ejemplos dados) |
|---|---|---|
| Tipo de Modulación | Modulación de Frecuencia | Modulación de Amplitud |
| Ancho de Banda para Audio | 20 kHz (Alta Fidelidad) | 10 kHz (Telefonía) |
| Frecuencia Típica | Generalmente superior a 40 MHz (implícito por ancho de banda) | Generalmente inferior a 40 MHz (puede usar onda celeste/terrestre) |
| Método de Transmisión Principal | Línea de Vista (requiere torres altas) | Onda Celeste, Onda Terrestre (permite mayor alcance) |
| Alcance | Limitado por la línea de vista (~30 km desde 100m torre, pero varía) | Potencialmente mayor (hasta 1600 km onda terrestre, global por onda celeste) |
| Susceptibilidad a Interferencias (Reflexiones) | Puede ser afectada por reflexiones (multitrayectoria) | Menos susceptible a multitrayectoria (aunque otros tipos de interferencia existen) |
| Calidad de Audio (implícito por ancho de banda) | Mayor fidelidad (20 kHz) | Menor fidelidad (10 kHz) |
Es importante notar que esta tabla se basa estrictamente en la información del texto y los ejemplos proporcionados. La radio AM puede transmitir audio de mayor calidad que 10 kHz, pero el texto usa ese valor para la comparación implícita.
Preguntas Frecuentes sobre la Radio FM
Aquí respondemos algunas preguntas comunes basándonos en la información disponible:
¿Por qué las estaciones de radio FM no alcanzan distancias tan grandes como algunas estaciones de AM?
Según la información, las frecuencias superiores a 40 MHz no se reflejan en la ionosfera bajo condiciones normales. La radio FM de alta fidelidad, al requerir un ancho de banda de 20 kHz, opera en frecuencias que son necesariamente superiores a 40 MHz para acomodar ese ancho de banda de manera eficiente. Esto significa que su transmisión depende principalmente de la línea de vista, que está limitada por la curvatura de la Tierra a distancias relativamente cortas (unos 30 km desde una torre de 100 m). Las estaciones de AM a menudo utilizan frecuencias más bajas que pueden ser reflejadas por la ionosfera (onda celeste) o seguir la curvatura de la Tierra (onda terrestre), permitiendo un alcance mucho mayor.
¿La señal de radio FM puede atravesar paredes y edificios?
Sí, las ondas de radio pueden penetrar materiales no conductores como la madera, los ladrillos y el hormigón razonablemente bien. Sin embargo, no pueden pasar a través de conductores eléctricos como el agua o los metales. Los edificios con mucha estructura metálica pueden bloquear o debilitar la señal FM.
¿Qué significa que la información se impone en la onda portadora?
Significa que la señal de audio (la música, la voz, etc.) se utiliza para modificar alguna característica de la onda de radio principal (la onda portadora) que se genera en la estación. En el caso de la Modulación de Frecuencia, la señal de audio hace que la frecuencia de la onda portadora varíe ligeramente de un lado a otro de su frecuencia central, siguiendo los cambios en el sonido. Esta variación codifica la información de audio para su transmisión inalámbrica.
¿Por qué se utilizan frecuencias altas para la radio FM de alta fidelidad?
El texto indica que el sonido de alta fidelidad requiere un ancho de banda de aproximadamente 20.000 Hz. También menciona que las frecuencias de televisión, con un ancho de banda de 5 MHz (mucho mayor), son necesariamente superiores a 40 MHz porque las frecuencias más altas son mejores para acomodar anchos de banda grandes de manera eficiente y porque las frecuencias por debajo de 40 MHz son susceptibles a la reflexión ionosférica (que no es deseable para servicios locales de línea de vista como la FM). Por extensión, la radio FM de alta fidelidad, con su considerable ancho de banda de 20 kHz, también requiere operar en frecuencias superiores a 40 MHz para funcionar correctamente y proporcionar la calidad de sonido esperada.
¿Las ondas de radio son peligrosas?
El texto menciona el uso de ondas de radio y campos magnéticos en la Resonancia Magnética (MRI) para producir imágenes médicas "sin aparentes efectos dañinos". Si bien esto se refiere a un uso específico y controlado, la radiación electromagnética en general es un campo complejo. Sin embargo, el texto no proporciona información que sugiera que la exposición a las ondas de radio utilizadas en la radiodifusión FM sea perjudicial en condiciones normales.
¿Cómo funcionan las ondas electromagnéticas que transportan la señal de radio?
Son vibraciones de campos eléctricos y magnéticos que se propagan a través del espacio. Estos campos son perpendiculares entre sí y a la dirección en la que avanza la onda. La energía se transporta en esta forma de onda. La frecuencia de la onda determina, entre otras cosas, cómo interactúa con el entorno y su capacidad para ser reflejada o absorbida. En la radio FM, la información se codifica haciendo variar la frecuencia de esta onda electromagnética portadora.
En Conclusión
La radio FM es una tecnología de radiodifusión que utiliza la Modulación de Frecuencia para transmitir sonido. Se caracteriza por requerir un ancho de banda relativamente amplio para ofrecer alta fidelidad de audio. Esta necesidad de ancho de banda, junto con las propiedades de propagación de las ondas electromagnéticas, lleva a que la radio FM opere típicamente en frecuencias superiores a 40 MHz. Como resultado, su alcance se limita principalmente a la línea de vista, a diferencia de otras formas de radio que utilizan frecuencias más bajas y se benefician de la reflexión ionosférica o la onda terrestre. La ubicación estratégica de las antenas en puntos altos es crucial para maximizar el área de cobertura de una estación de FM. Aunque susceptible a la interferencia por reflexiones, la FM sigue siendo el estándar para la radiodifusión musical de alta fidelidad debido a su capacidad para manejar un mayor ancho de banda de audio.
