FM Lineal: Estabilidad en la Sintesis FM

La síntesis por modulación de frecuencia (FM) es una técnica poderosa y fascinante para crear sonidos, desde campanas brillantes y percusión metálica hasta bajos profundos y texturas evolutivas. Sin embargo, adentrarse en el mundo de la FM puede presentar algunos desafíos inesperados, especialmente cuando se trata de mantener la afinación de tus parches. Aquí es donde la distinción entre los diferentes tipos de FM, como la FM Lineal y la FM Exponencial, se vuelve fundamental.

A menudo, cuando modulamos la frecuencia de un oscilador (el 'portador') con otro oscilador (el 'modulador'), esperamos que el tono fundamental del sonido resultante permanezca constante, incluso cuando la intensidad de la modulación cambia. Pero como muchos experimentadores de la FM han descubierto, esto no siempre ocurre de la manera esperada. Comprender la FM Lineal y cómo se compara con otros métodos es clave para lograr la estabilidad tonal y predecir el comportamiento de tus sonidos modulados.

¿Qué es la Síntesis por Modulación de Frecuencia?

Antes de sumergirnos en los tipos específicos, recordemos brevemente el concepto básico. La síntesis FM implica usar la salida de un oscilador (el modulador) para alterar la frecuencia de otro oscilador (el portador). La rapidez con la que la frecuencia del portador cambia está determinada por la frecuencia del modulador, y la magnitud de ese cambio (cuánto sube o baja la frecuencia del portador) está determinada por la amplitud (o 'profundidad') del modulador.

La forma en que la amplitud del modulador se traduce en un cambio de frecuencia en el portador es lo que define los diferentes tipos de FM y, crucialmente, cómo afectan la estabilidad del tono percibido.

FM Exponencial: Modulando el Tono

La FM Exponencial es quizás la forma más intuitiva para quienes están familiarizados con los sintetizadores modulares analógicos, ya que a menudo utiliza las mismas entradas de control de voltaje por octava que se usan para controlar el tono de un oscilador de manera estándar. En esencia, la FM Exponencial modula el *tono* (o el número de nota MIDI, por así decirlo) del portador de manera exponencial.

Consideremos un ejemplo simple: si tienes un portador sintonizado a 220 Hz (aproximadamente un La3) y lo modulas con una señal simétrica que varía su tono en +/- una octava, la frecuencia del portador oscilará entre 110 Hz (una octava abajo) y 440 Hz (una octava arriba). Intuitivamente, podrías esperar que el tono promedio se mantenga en 220 Hz. Sin embargo, debido a la naturaleza exponencial de la relación voltaje/tono, el promedio *aritmético* de las frecuencias extremas (110 Hz y 440 Hz) es (110 + 440) / 2 = 275 Hz. La frecuencia promedio real experimentada por el portador estará sesgada hacia la frecuencia más alta, resultando en un aumento del tono percibido del sonido resultante.

Este aumento de tono se vuelve más pronunciado a medida que aumenta la profundidad de la modulación. Si utilizas una profundidad de FM fija, puedes compensar este cambio reajustando el tono del portador. Sin embargo, si deseas variar dinámicamente la profundidad de la FM (por ejemplo, usando una envolvente para crear sonidos percusivos o tipo 'pluck'), el tono del sonido cambiará a lo largo de la envolvente, lo cual puede ser muy difícil de controlar si buscas una afinación estable.

A pesar de este problema de estabilidad tonal, la FM Exponencial tiene su encanto. Puede sonar un poco más 'emocionante' en ciertos contextos. Una de las razones es que la conformación exponencial de la señal de control puede distorsionar efectivamente la forma de onda del modulador, añadiendo armónicos adicionales. Esto puede resultar en timbres más ricos y complejos.

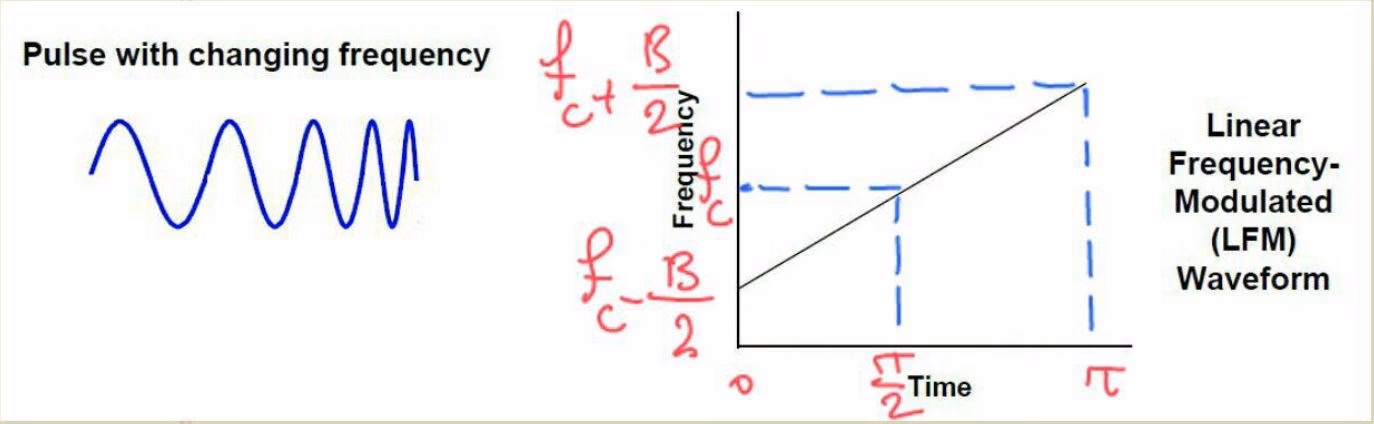

FM Lineal: Modulando la Frecuencia

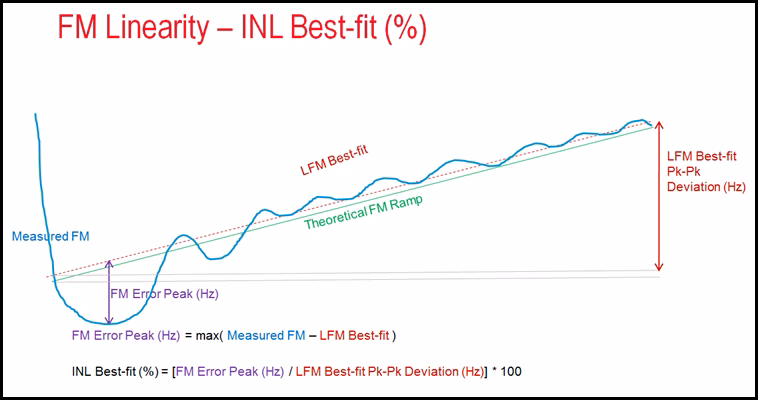

A diferencia de la FM Exponencial, la FM Lineal modula la *frecuencia* del portador directamente en Hertz (Hz), de manera lineal. Esto significa que una cierta variación de voltaje o amplitud del modulador corresponde a un cambio fijo en Hz, independientemente de la frecuencia base del portador.

Volvamos a nuestro ejemplo de 220 Hz. Si aplicas una modulación lineal con una profundidad de +/- 110 Hz, la frecuencia del portador oscilará entre 110 Hz (220 - 110) y 330 Hz (220 + 110). En este caso, el promedio aritmético de las frecuencias extremas es (110 + 330) / 2 = 220 Hz. Si la señal moduladora es perfectamente simétrica y no tiene desplazamiento de corriente continua (DC offset), la frecuencia promedio del portador se mantendrá exactamente en su frecuencia base, 220 Hz.

Esta es la gran ventaja de la FM Lineal: ofrece una Estabilidad Tonal mucho mayor, especialmente cuando la profundidad de la modulación cambia dinámicamente. Puedes aplicar envolventes a la profundidad de FM sin que el tono fundamental del sonido se desplace notablemente. Esto es crucial para crear sonidos percusivos afinados, bajos con ataque modulado o cualquier sonido FM que necesite integrarse melódicamente en una pieza musical.

Para asegurar esta estabilidad, a menudo se utilizan acoplamientos AC (AC-coupling) en las entradas de FM Lineal. Esto elimina cualquier posible desplazamiento de DC en la señal moduladora, garantizando que el punto central de la modulación permanezca en la frecuencia base del portador.

El Problema del Through-Zero (Paso por Cero)

Aunque la FM Lineal es más estable que la exponencial, tiene una limitación potencial en muchas implementaciones (especialmente en osciladores analógicos tradicionales): el problema del 'Through-Zero' o 'Paso por Cero'.

Si aumentas la profundidad de la modulación lineal hasta un punto en que la señal moduladora intenta llevar la frecuencia del portador por debajo de 0 Hz, la mayoría de los osciladores analógicos simplemente se detendrán en (o justo por encima de) 0 Hz. En lugar de 'pasar por cero' y comenzar a oscilar en la dirección opuesta (lo que equivaldría a una frecuencia negativa), la forma de onda de la modulación se 'recortará' en 0 Hz.

Usando nuestro ejemplo de 220 Hz, si intentas modular linealmente con una profundidad de +/- 300 Hz, la modulación intentaría llevar la frecuencia entre -80 Hz (220 - 300) y 520 Hz (220 + 300). Si el oscilador no soporta Through-Zero, la frecuencia real oscilará entre 0 Hz (recortado) y 520 Hz. El promedio de estas frecuencias (0 + 520) / 2 = 260 Hz, lo que nuevamente introduce un desplazamiento de tono.

Este recorte no solo causa un desplazamiento de tono similar al de la FM Exponencial (aunque por una razón diferente), sino que también distorsiona la forma de onda de la modulación, afectando el timbre del sonido de maneras a menudo indeseadas si se busca pureza o control armónico preciso.

Through-Zero FM (TZFM): La Solución para la Profundidad Extrema

La Through-Zero FM (TZFM) es una característica avanzada que se encuentra en algunos osciladores, tanto digitales como analógicos (estos últimos a menudo requieren componentes adicionales). Un oscilador con capacidad TZFM puede, de hecho, 'pasar por cero' Hz cuando la modulación intenta llevar su frecuencia a valores negativos. En lugar de recortar, el oscilador invierte su fase y comienza a oscilar en la dirección opuesta. Desde una perspectiva matemática y sonora, oscilar a -X Hz es equivalente a oscilar a +X Hz pero con la fase invertida.

Retomando el ejemplo de 220 Hz con una modulación de +/- 300 Hz: un oscilador TZFM oscilaría entre -80 Hz y 520 Hz. Aunque -80 Hz no es una frecuencia 'escuchable' en el sentido tradicional, matemáticamente la oscilación ocurre. El promedio de -80 Hz y 520 Hz es (-80 + 520) / 2 = 440 / 2 = 220 Hz. Un oscilador TZFM mantiene la estabilidad tonal incluso con profundidades de modulación muy altas que llevarían a un oscilador no-TZFM a recortar en 0 Hz.

La TZFM es invaluable para crear sonidos FM muy complejos y dinámicos con gran profundidad de modulación sin perder la afinación. Es particularmente común en implementaciones digitales de FM (como en muchos sintetizadores de software y hardware digital), donde invertir la dirección de oscilación es relativamente sencillo de programar. Algunos osciladores analógicos modernos o chips clásicos con circuitería adicional también pueden lograr TZFM.

Existe una advertencia, incluso con TZFM: los osciladores (especialmente los digitales) a menudo tienen límites de frecuencia máximos. Si la modulación es tan profunda que intenta llevar la frecuencia por encima de este límite superior (en lugar de por debajo de cero), también puede haber recortes y una pérdida de estabilidad tonal, aunque esto es menos común que el problema del cero inferior.

Comparando los Tipos de FM

Aquí tienes una tabla resumen para visualizar las diferencias clave:

¿Por Qué Elegir un Tipo u Otro?

La elección depende de lo que quieras lograr:

• FM Exponencial: Útil si buscas ese carácter particular de 'distorsión' del modulador o si trabajas principalmente con profundidades de modulación fijas donde puedes reajustar el portador. Puede ser interesante para efectos sonoros no melódicos o texturas evolutivas donde la deriva de tono es parte del efecto.
• FM Lineal (No-TZ): Es una excelente opción para la mayoría de las aplicaciones musicales donde se necesita estabilidad tonal, siempre y cuando la profundidad de modulación no sea tan extrema como para causar recorte en 0 Hz. Es ideal para sonidos de campana, plucks y pads con modulación moderada.
• Through-Zero FM: Indispensable si deseas explorar las profundidades extremas de la modulación FM manteniendo una afinación perfecta. Permite crear sonidos percusivos ultra-brillantes, bajos con un subidón armónico masivo o cualquier sonido que requiera una modulación muy intensa y dinámica sin desviaciones de tono.

Es importante mencionar que la modulación de Fase (PM), popularizada por sintetizadores como el Yamaha DX7, es matemáticamente equivalente a la FM Lineal acoplada en AC. Por lo tanto, los sintetizadores basados en PM (como el DX7) exhiben una excelente estabilidad tonal y no tienen problemas de recorte en 0 Hz de la misma manera que la FM Lineal no-TZ.

Preguntas Frecuentes sobre FM Lineal y Otros Tipos

¿Qué significa que la FM Lineal esté 'acoplada en AC'?
Significa que la entrada de modulación tiene un circuito que elimina cualquier componente de corriente continua (DC offset) de la señal moduladora. Esto es crucial en FM Lineal para asegurar que el punto central de la modulación se mantenga en la frecuencia base del portador, preservando la estabilidad tonal.

¿La FM Exponencial siempre cambia de tono?
Sí, el tono promedio del sonido resultante en FM Exponencial aumenta a medida que aumenta la profundidad de la modulación. Si la profundidad es estática, puedes reajustar el portador. Si es dinámica (cambia con el tiempo), el tono se desviará.

¿Por qué mi síntesis FM suena desafinada cuando uso una envolvente en la profundidad?
Lo más probable es que estés utilizando FM Exponencial o FM Lineal sin capacidad Through-Zero con una profundidad de modulación que causa recorte en 0 Hz. En ambos casos, el tono promedio del sonido cambia a medida que la profundidad de la modulación varía.

¿La FM Lineal es menos 'rica' armónicamente que la FM Exponencial?
No necesariamente menos rica, sino que el origen de los armónicos adicionales puede ser diferente. La FM Exponencial puede añadir armónicos al distorsionar la forma del modulador. En FM Lineal, puedes lograr efectos similares usando moduladores complejos, aplicando distorsión *antes* de la entrada de FM, o utilizando retroalimentación en el modulador (si el sistema lo permite y está acoplado en AC/diferenciado, similar a PM).

¿Todos los sintetizadores con FM tienen FM Lineal?
No. Muchos sintetizadores (especialmente los modulares analógicos más antiguos o simples) solo ofrecen FM Exponencial en sus entradas de control de tono. La FM Lineal a menudo requiere una entrada de modulación dedicada. La capacidad Through-Zero es aún menos común, especialmente en hardware analógico.

Conclusión

Comprender la diferencia entre la FM Exponencial, la FM Lineal y la FM Through-Zero es fundamental para controlar la afinación y el carácter de los sonidos que creas con la síntesis FM. Mientras que la FM Exponencial puede ofrecer timbres interesantes a expensas de la estabilidad tonal dinámica, la FM Lineal (particularmente la versión Through-Zero) proporciona una base sólida para crear sonidos FM complejos y evolutivos que permanecen afinados. Al elegir sintetizadores o módulos, o al diseñar parches, ten en cuenta qué tipo de FM estás utilizando y cómo afectará el comportamiento de tu sonido.
