La radio FM es una parte esencial de nuestra vida diaria, acompañándonos en el coche, en casa o en el trabajo con música, noticias y entretenimiento. Aunque sintonizamos por frecuencia, la onda de radio tiene otra propiedad fundamental: la longitud de onda. Entender esta dimensión nos ayuda a comprender mejor cómo viajan estas señales y por qué la radio FM tiene las características que la distinguen.
Cuando hablamos de ondas de radio, nos referimos a un tipo de onda electromagnética. Estas ondas son similares a la luz visible, los rayos X o las microondas; la principal diferencia radica en su frecuencia y, consecuentemente, en su longitud de onda. Todas ellas viajan a la misma velocidad en el vacío: la velocidad de la luz, aproximadamente 300,000 kilómetros por segundo (o 3.00 × 10⁸ metros por segundo).
Frecuencia vs. Longitud de Onda: Una Relación Clave
Las ondas se describen comúnmente por dos parámetros principales: la frecuencia y la longitud de onda. La frecuencia (ν, letra griega nu) es el número de ciclos que completa una onda en un segundo y se mide en Hertz (Hz). Un Hertz equivale a un ciclo por segundo. La longitud de onda (λ, letra griega lambda) es la distancia espacial de un ciclo completo de la onda. Se mide típicamente en metros.
Existe una relación fundamental entre la velocidad de la onda (c), su frecuencia (ν) y su longitud de onda (λ). Esta relación se expresa con la fórmula:
c = λ ⋅ ν
Esta ecuación nos dice que la velocidad de una onda es igual al producto de su longitud de onda por su frecuencia. Dado que las ondas de radio viajan a la velocidad de la luz (c), podemos usar esta constante para relacionar la frecuencia y la longitud de onda de cualquier señal de radio.
Un aspecto crucial de esta fórmula es la relación inversa entre la frecuencia y la longitud de onda. Si la velocidad (c) es constante, un aumento en la frecuencia debe ir acompañado de una disminución en la longitud de onda, y viceversa. Son inversamente proporcionales. Esto significa que las ondas de alta frecuencia tienen longitudes de onda cortas, y las ondas de baja frecuencia tienen longitudes de onda largas.
El Rango de Frecuencias de la Radio FM
La banda de radio FM comercial está estandarizada internacionalmente en la mayoría de los países. Se extiende desde los 88.1 MegaHertz (MHz) hasta los 108.1 MHz. Un MegaHertz equivale a un millón de Hertz (10⁶ Hz). Por lo tanto, el rango de frecuencias de la radio FM es de 88.1 × 10⁶ Hz a 108.1 × 10⁶ Hz.
Este rango específico fue asignado históricamente por organismos reguladores internacionales para evitar interferencias con otras bandas de frecuencia utilizadas para diferentes propósitos (como aviación, servicios de emergencia, etc.). La elección de esta banda también tiene implicaciones técnicas sobre cómo se propagan las ondas y cómo se diseñan los equipos de transmisión y recepción.
Calculando el Rango de Longitudes de Onda de FM
Ahora que conocemos la fórmula `c = λ ⋅ ν` y el rango de frecuencias de la banda FM, podemos calcular el rango de longitudes de onda correspondiente. Para hacer esto, simplemente reorganizamos la fórmula para resolver λ:
λ = c / ν
Utilizaremos la velocidad de la luz en el vacío, c ≈ 3.00 × 10⁸ m/s, aunque en la atmósfera terrestre la velocidad es ligeramente menor, esta es una aproximación estándar y muy precisa para estos cálculos.
Cálculo para la Frecuencia Mínima (88.1 MHz)
Para la frecuencia más baja de la banda FM, ν = 88.1 MHz = 88.1 × 10⁶ Hz:
λ = (3.00 × 10⁸ m/s) / (88.1 × 10⁶ Hz)
λ ≈ 3.405 m
Redondeando a dos decimales, obtenemos aproximadamente 3.41 metros.
Cálculo para la Frecuencia Máxima (108.1 MHz)
Para la frecuencia más alta de la banda FM, ν = 108.1 MHz = 108.1 × 10⁶ Hz:
λ = (3.00 × 10⁸ m/s) / (108.1 × 10⁶ Hz)
λ ≈ 2.775 m
Redondeando a dos decimales, obtenemos aproximadamente 2.78 metros.
El Rango Definido: De 2.78 a 3.41 Metros
Basándonos en estos cálculos, el rango de longitudes de onda para la banda de radio FM comercial se extiende aproximadamente desde los 2.78 metros (para 108.1 MHz) hasta los 3.41 metros (para 88.1 MHz). Como esperábamos debido a la relación inversa, la frecuencia más alta corresponde a la longitud de onda más corta, y la frecuencia más baja corresponde a la longitud de onda más larga.

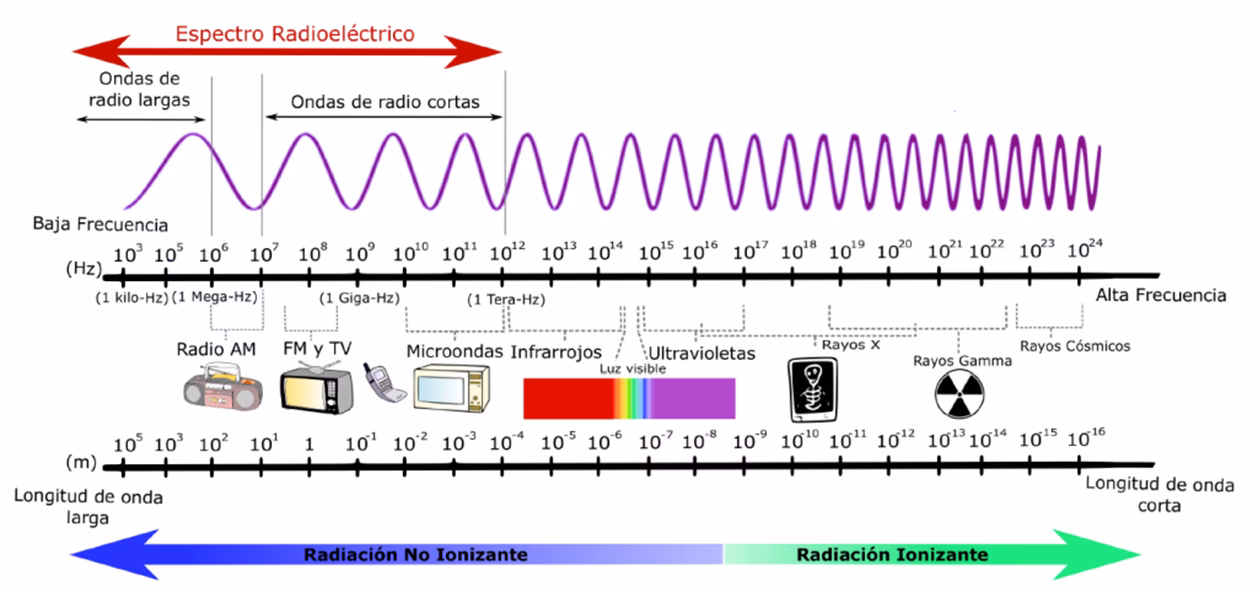

Este rango de longitudes de onda, que se encuentra en la parte de Very High Frequency (VHF) del espectro electromagnético, es lo que le da a la radio FM muchas de sus características de propagación. Las ondas de esta longitud tienden a viajar en línea recta (propagación por línea de vista) y son fácilmente bloqueadas por obstáculos grandes como edificios o montañas. Sin embargo, son menos susceptibles a la estática y a las interferencias atmosféricas que las ondas de radio de mayor longitud (como las de la banda AM).
Implicaciones Prácticas de la Longitud de Onda en FM
La longitud de onda de una señal de radio tiene implicaciones directas en varios aspectos técnicos, especialmente en el diseño de las antenas. Las antenas de radio funcionan de manera más eficiente cuando su tamaño está relacionado con la longitud de onda de la señal que están diseñadas para transmitir o recibir. Las longitudes comunes de las antenas, como las de dipolo o cuarto de onda, se calculan directamente a partir de la longitud de onda de la frecuencia de operación.
Por ejemplo, una antena de dipolo de media onda para una estación en el centro de la banda FM (alrededor de 98 MHz, cuya longitud de onda es aproximadamente 3.06 metros) mediría alrededor de la mitad de esa longitud de onda, es decir, unos 1.53 metros en total (dividida en dos secciones de 0.765 metros). Las antenas de cuarto de onda, comunes en muchos dispositivos portátiles o automotrices, medirían aproximadamente una cuarta parte de la longitud de onda, alrededor de 0.765 metros para 98 MHz. Esta relación es fundamental para asegurar una transferencia de energía eficiente entre la onda electromagnética y los componentes electrónicos de la antena.
Además del diseño de antenas, la longitud de onda influye en cómo la señal interactúa con el entorno. Las ondas FM, al ser relativamente cortas, se reflejan en superficies conductoras como edificios metálicos o la superficie del agua, lo que puede causar fenómenos como el multicamino (la señal llega al receptor por varios caminos diferentes, con ligeros desfases, lo que puede afectar la calidad del audio si no se maneja correctamente). Sin embargo, su corta longitud de onda las hace ideales para transmitir audio de alta fidelidad con modulación de frecuencia (FM), que es menos sensible al ruido que la modulación de amplitud (AM).
Comparación: FM vs. AM en Términos de Onda
Para poner en perspectiva el rango de longitudes de onda de FM, es útil compararlo brevemente con la banda de radio AM (Amplitud Modulada). La banda AM comercial en la mayoría de las regiones se extiende aproximadamente desde 530 kiloHertz (kHz) hasta 1710 kHz. Un kiloHertz es mil Hertz (10³ Hz).
Calculemos las longitudes de onda para los extremos de la banda AM:
- Para 530 kHz (530 × 10³ Hz): λ = (3.00 × 10⁸ m/s) / (530 × 10³ Hz) ≈ 566 metros.
- Para 1710 kHz (1710 × 10³ Hz): λ = (3.00 × 10⁸ m/s) / (1710 × 10³ Hz) ≈ 175 metros.
Como se puede observar, las longitudes de onda de la banda AM (cientos de metros) son significativamente mayores que las de la banda FM (pocos metros). Esta diferencia explica por qué la radio AM puede propagarse a distancias mucho mayores, especialmente de noche, mediante la reflexión en la ionosfera, un fenómeno que no ocurre con las ondas FM. Sin embargo, las ondas AM son mucho más susceptibles a las interferencias eléctricas y atmosféricas debido a sus largas longitudes de onda.
| Banda | Rango de Frecuencias | Rango de Longitudes de Onda | Características de Propagación Típicas |
|---|---|---|---|
| AM (Amplitud Modulada) | 530 kHz - 1710 kHz | ~175 m - ~566 m | Mayor alcance, propagación terrestre y ionosférica (noche), sensible a ruido. |
| FM (Frecuencia Modulada) | 88.1 MHz - 108.1 MHz | ~2.78 m - ~3.41 m | Menor alcance (línea de vista), robusta contra ruido, ideal para audio de alta fidelidad. |
Preguntas Frecuentes sobre la Longitud de Onda FM
Aquí respondemos algunas preguntas comunes relacionadas con la longitud de onda de la radio FM:
¿Por qué es importante conocer la longitud de onda de FM?
Es fundamental para el diseño y la optimización de las antenas de transmisión y recepción. Una antena sintonizada correctamente a la longitud de onda de la señal operará con la máxima eficiencia.
¿La longitud de onda afecta la calidad del sonido en FM?
Directamente no, la calidad de sonido de FM se debe a la modulación de frecuencia. Sin embargo, la longitud de onda influye en cómo la señal viaja y interactúa con el entorno (propagación), lo que indirectamente puede afectar la recepción y, por lo tanto, la calidad percibida del audio (por ejemplo, por fenómenos de multicamino o bloqueo de señal).
¿Es el rango de longitud de onda de FM el mismo en todo el mundo?
Sí, dado que la banda de frecuencia FM comercial (88.1-108.1 MHz) es estándar a nivel global (con algunas muy raras excepciones o asignaciones adicionales en ciertos países), el rango de longitudes de onda derivado es el mismo.
¿Cómo se relaciona la longitud de onda con el tamaño de mi antena de radio FM?
La longitud física de una antena receptora de FM (como la de un coche o un receptor doméstico) suele ser una fracción (como un cuarto o media) de la longitud de onda de la señal que recibe. Esto permite que la antena resuene con la señal y capte la máxima energía posible. Por eso las antenas de FM son mucho más cortas que las de AM.
¿Las ondas FM atraviesan paredes?
Las ondas FM pueden atravesar paredes, pero al ser longitudes de onda relativamente cortas (en comparación con AM o las ondas de radio de baja frecuencia), son más susceptibles a ser atenuadas, reflejadas o bloqueadas por materiales de construcción densos, estructuras metálicas o edificios grandes. Esto explica por qué la recepción de FM en interiores o en áreas urbanas densas puede ser más difícil que la de AM.
Conclusión
La radio FM opera en un rango de frecuencias que va de 88.1 a 108.1 MHz. Utilizando la relación fundamental entre la velocidad de la luz, la frecuencia y la longitud de onda, hemos calculado que este rango de frecuencias corresponde a un rango de longitudes de onda que va aproximadamente desde los 2.78 metros hasta los 3.41 metros. Estas longitudes de onda relativamente cortas definen las características de propagación de las señales FM, haciendo que viajen principalmente en línea de vista y sean ideales para la transmisión de audio de alta fidelidad, aunque más susceptibles a ser bloqueadas por obstáculos físicos que las ondas de mayor longitud. Comprender esta relación entre frecuencia y longitud de onda es clave para apreciar plenamente el funcionamiento y las particularidades de nuestra querida radio FM.
