Medios de Transmisión y Radiofrecuencia

En el vasto y dinámico universo de las comunicaciones modernas, la información viaja constantemente de un punto a otro. Ya sea que estemos navegando por internet, haciendo una llamada telefónica, o escuchando nuestra estación de radio FM favorita, la transmisión de datos o señales se realiza a través de lo que conocemos como medios de transmisión. Estos medios son, en esencia, el conducto o el camino por el cual la información se desplaza. La elección del medio de transmisión adecuado es una decisión fundamental en el diseño de cualquier sistema de comunicación, ya que factores como la distancia a cubrir, la velocidad de transmisión requerida, el costo y la susceptibilidad a las interferencias juegan un papel crucial. Podemos clasificar estos medios en dos categorías principales: guiados y no guiados.

Los medios de transmisión son el camino físico o el espacio a través del cual se transmiten los datos de un dispositivo a otro dentro de una red o sistema de comunicación. Actúan como el vínculo entre el transmisor y el receptor, definiendo la ruta por la cual la señal es enviada. Esta ruta puede ser tangible, como un cable, o intangible, como el aire. La distinción entre estos dos tipos de caminos nos lleva a la clasificación fundamental de los medios de transmisión.

Medios de Transmisión Guiados

Los medios guiados, también referidos como medios cableados o acotados, se caracterizan porque las señales que se transmiten son dirigidas y confinadas dentro de un camino estrecho mediante enlaces físicos. Esto significa que existe un soporte material específico diseñado para conducir la señal. Debido a esta característica de confinamiento, los medios guiados suelen ofrecer un alto nivel de seguridad y altas velocidades de transmisión. Sin embargo, generalmente se utilizan para distancias comparativamente más cortas en comparación con los medios no guiados.

Tipos de Medios Guiados

Dentro de los medios guiados, existen varios tipos principales, cada uno con sus propias características y aplicaciones:

Cable de Par Trenzado: Consiste en dos hilos conductores aislados separadamente y trenzados entre sí. A menudo, varios de estos pares se agrupan dentro de una cubierta protectora. Son los medios de transmisión más ampliamente utilizados, especialmente en redes de área local (LAN) y aplicaciones telefónicas. Existen dos variantes principales:

• Par Trenzado No Apantallado (UTP): Compuesto por dos hilos de cobre aislados y trenzados. Tiene la capacidad de bloquear interferencias sin depender de un apantallamiento físico. Ampliamente utilizado en aplicaciones telefónicas y redes Ethernet de baja a media velocidad.
• Par Trenzado Apantallado (STP): Similar al UTP, pero incluye una chaqueta especial (una cubierta trenzada de cobre o una lámina de protección) para bloquear la interferencia externa de manera más efectiva. Se utiliza en redes Ethernet de alta velocidad y en canales de voz y datos de líneas telefónicas donde la protección contra el ruido es crítica.

Cable Coaxial: Posee una cubierta exterior de plástico que contiene una capa aislante (hecha de PVC o Teflón) y dos conductores paralelos, cada uno con su propia cubierta protectora aislada. Un conductor central de cobre está rodeado por una capa aislante, que a su vez está rodeada por un conductor exterior (generalmente una malla metálica) y todo esto está cubierto por una capa protectora externa. El cable coaxial puede transmitir información en modo banda base (ancho de banda dedicado) o banda ancha (ancho de banda dividido). Los cables de televisión y las redes de televisión analógica utilizan ampliamente cables coaxiales.

Cable de Fibra Óptica: Utiliza el principio de reflexión interna total de la luz a través de un núcleo hecho de vidrio o plástico. El núcleo está rodeado por una capa de vidrio o plástico menos densa llamada revestimiento. Se utiliza para la transmisión de grandes volúmenes de datos a muy altas velocidades y a largas distancias. La señal de luz no se ve afectada por la interferencia electromagnética. Es un medio de transmisión muy robusto y de alto rendimiento.

El texto proporcionado también menciona otros tipos de líneas de transmisión planares como Stripline y Microstripline, que son medios conductores utilizados para transmitir ondas de alta frecuencia, comunes en circuitos de microondas y radiofrecuencia.

Medios de Transmisión No Guiados

Los medios no guiados, también conocidos como inalámbricos o sin límites, no requieren un medio físico para la transmisión de señales electromagnéticas. La transmisión se realiza a través del aire, el vacío o el agua. Son ideales para comunicaciones a largas distancias y para escenarios donde la instalación de cables es impráctica o imposible. Sin embargo, suelen ser menos seguros que los medios guiados y están más sujetos a interferencias ambientales.

Tipos de Señales Transmitidas por Medios No Guiados

Dentro de los medios no guiados, las señales se transmiten principalmente a través de tres tipos de ondas electromagnéticas:

Ondas de Radio: Estas ondas son las que responden directamente a la pregunta sobre qué medio utiliza frecuencias de radio. Son fáciles de generar y, a bajas frecuencias, tienen la capacidad de penetrar a través de edificios y otros obstáculos. Una característica importante es que las antenas de envío y recepción no necesitan estar alineadas, lo que facilita la difusión a una amplia área. Su rango de frecuencia típico es de 3 KHz a 1 GHz. Son fundamentales para la radiodifusión, siendo utilizadas por las radios AM y FM, así como por teléfonos inalámbricos. La propagación por radiofrecuencia se refiere a cómo estas ondas viajan a través del espacio, interactuando con el entorno (reflexión, difracción, penetración, etc.) y llegando al receptor. Incluyen tipos como Onda Corta (Radio AM), VHF (Muy Alta Frecuencia, utilizada en Radio FM y TV) y UHF (Ultra Alta Frecuencia, utilizada en TV). Las ondas de radio se componen de un transmisor, responsable de codificar la señal, y un receptor, responsable de decodificarla.

Microondas: La transmisión por microondas es una transmisión de línea de vista. Esto significa que las antenas de envío y recepción deben estar correctamente alineadas entre sí, sin obstáculos significativos en el camino. La distancia que cubre la señal es directamente proporcional a la altura de las antenas. Su rango de frecuencia es de 1 GHz a 300 GHz. Las microondas se utilizan principalmente para comunicación móvil, enlaces de comunicación de larga distancia punto a punto y distribución de televisión. Ofrecen ventajas como ser más económicas que instalar cables en ciertos terrenos, la libertad de adquisición de terrenos para rutas de cable y la facilidad de comunicación en terrenos difíciles o sobre océanos. Sin embargo, presentan desventajas como una comunicación menos segura, la posibilidad de señales fuera de fase, susceptibilidad a las condiciones climáticas, ancho de banda limitado en comparación con la fibra óptica y un alto costo de diseño, implementación y mantenimiento de la infraestructura de antenas.

Infrarrojo: Las ondas infrarrojas se utilizan para comunicación de muy corta distancia. Una característica clave es que no pueden penetrar a través de obstáculos sólidos, como paredes. Esto es útil para prevenir interferencias entre sistemas que utilizan infrarrojos en habitaciones o espacios adyacentes. Su rango de frecuencia es de 300 GHz a 400 THz. Se utilizan comúnmente en mandos a distancia de televisores, ratones, teclados, impresoras y otros dispositivos inalámbricos de corto alcance.

Impedimentos en la Transmisión

La calidad de la señal transmitida, ya sea por medios guiados o no guiados (incluyendo la propagación por radiofrecuencia), puede verse afectada por varios factores que causan la pérdida o distorsión de la señal. Esto se conoce como impedimento o deterioro de la transmisión. Los impedimentos comunes incluyen la atenuación, la distorsión y el ruido, todos los cuales pueden afectar la claridad y fiabilidad de los datos transmitidos.

• Atenuación: Significa pérdida de energía. La fuerza de la señal disminuye a medida que aumenta la distancia debido a la resistencia del medio por el que viaja. Una señal atenuada es más difícil de interpretar correctamente por el receptor. Se utilizan amplificadores o repetidores para amplificar la señal atenuada y compensar esta pérdida de energía, restaurando la señal a un nivel utilizable.
• Distorsión: Implica cambios en la forma o el perfil de la señal. Esto se observa generalmente en señales compuestas por diferentes frecuencias. Cada componente de frecuencia tiene su propia velocidad de propagación a través de un medio, lo que provoca retrasos en la llegada al destino final. Como resultado, cada componente llega en un momento diferente, lo que lleva a la distorsión. Por lo tanto, en el extremo receptor, los componentes tienen fases diferentes a las que tenían en el extremo transmisor.
• Ruido: Es una señal aleatoria o no deseada que se mezcla con la señal original, corrompiéndola. El ruido puede ser causado por diversas fuentes. El texto menciona varios tipos de ruido, como el ruido inducido (por otras fuentes electromagnéticas), el ruido de diafonía o crosstalk (interferencia de señales en cables adyacentes), el ruido térmico (generado por el movimiento aleatorio de electrones en conductores) y el ruido impulsivo (picos de energía de corta duración, como los causados por rayos o maquinaria pesada). El ruido puede hacer que sea difícil o imposible distinguir la señal original, lo que lleva a errores en la comunicación.

Factores a Considerar en el Diseño de Medios de Transmisión

Al seleccionar o diseñar un medio de transmisión, se deben considerar varios factores clave:

• Ancho de Banda: Asumiendo que todas las demás condiciones permanecen constantes, cuanto mayor sea el ancho de banda de un medio, mayor será la velocidad de transmisión de datos de una señal. Un mayor ancho de banda permite transmitir más información por unidad de tiempo.
• Impedimento de Transmisión: El impedimento de transmisión ocurre cuando la señal recibida difiere de la señal transmitida. La calidad de la señal se verá afectada como resultado del impedimento. Es crucial elegir un medio y aplicar técnicas (como amplificación o ecualización) para minimizar el impacto de la atenuación, la distorsión y el ruido.
• Interferencia: La interferencia se define como el proceso de perturbar una señal a medida que viaja a través de un medio de comunicación con la adición de una señal no deseada. Esto puede provenir de otras fuentes de señal cercanas (como la diafonía) o de fuentes externas (como el ruido electromagnético). La inmunidad del medio a la interferencia es un factor importante, especialmente en entornos ruidosos.

Aplicaciones de los Medios de Transmisión

Los medios de transmisión en redes de computadoras y sistemas de comunicación se utilizan para conectar dispositivos y transferir datos. Sus aplicaciones son omnipresentes y varían según el tipo de medio:

• Los cables de par trenzado se usan en redes locales cableadas (Ethernet).
• Los cables coaxiales se usan en televisión por cable y algunas redes de datos.
• La fibra óptica es esencial para la columna vertebral de internet, redes de larga distancia y conexiones que requieren muy alto ancho de banda.
• Las ondas de radio se usan en radiodifusión (AM/FM), comunicaciones móviles inalámbricas (telefonía celular), redes Wi-Fi de menor alcance y dispositivos inalámbricos como teléfonos inalámbricos.
• Las microondas se usan en enlaces de comunicación de larga distancia, comunicaciones satelitales y redes Wi-Fi de mayor alcance.
• Las ondas infrarrojas se usan en mandos a distancia, comunicación entre dispositivos cercanos (como impresoras y laptops antiguas) y algunos sistemas de detección.

Tabla Comparativa de Medios No Guiados

Preguntas Frecuentes sobre Medios de Transmisión y Radiofrecuencia

Aquí respondemos algunas preguntas comunes relacionadas con los medios de transmisión, especialmente aquellas que abordan la propagación de señales de radiofrecuencia:

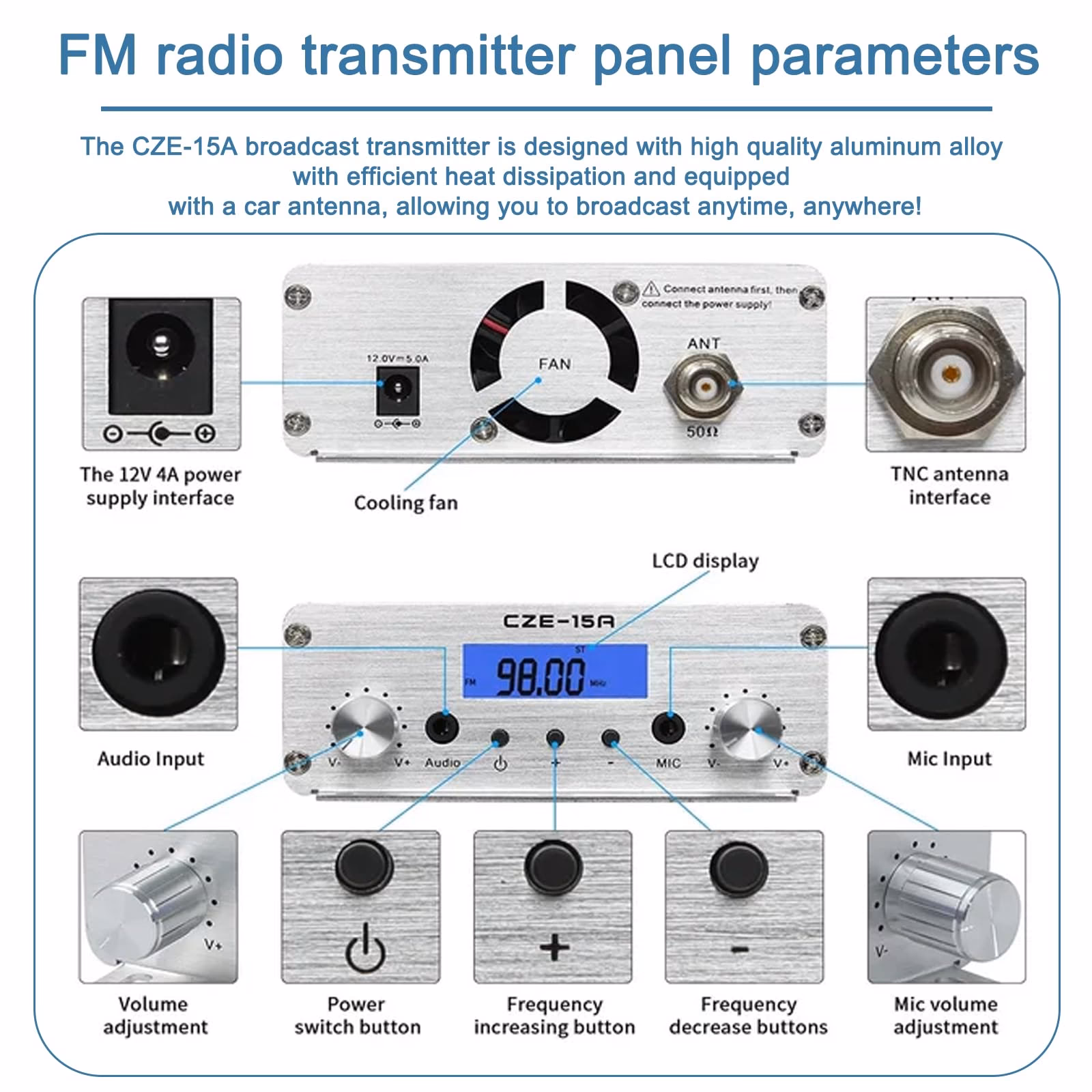

¿Qué medio de transmisión utiliza frecuencias de radio?
Las frecuencias de radio son utilizadas por los medios de transmisión no guiados, específicamente las Ondas de Radio. Estas ondas electromagnéticas viajan a través del aire o el espacio libre y son la base de sistemas como la radiodifusión AM/FM, la comunicación inalámbrica y algunas redes de datos.

¿Qué es la propagación por radiofrecuencia?
La propagación por radiofrecuencia (RF) es el estudio y la descripción de cómo las ondas de radio se desplazan desde un transmisor hasta un receptor. Implica cómo las ondas interactúan con el entorno, incluyendo fenómenos como la reflexión (rebotan en superficies), la difracción (se curvan alrededor de obstáculos), la dispersión (se dispersan en múltiples direcciones) y la penetración (atraviesan objetos). La forma en que una señal de RF se propaga determina el alcance y la calidad de la comunicación inalámbrica.

¿Cuál es la diferencia fundamental entre medios guiados y no guiados?
La diferencia principal radica en si la señal está confinada a un camino físico (guiado, como un cable) o si se propaga libremente a través del espacio (no guiado, como las ondas de radio o microondas).

¿Qué factores afectan la propagación de una señal de radio?
Varios factores afectan la propagación de RF, incluyendo la distancia (la señal se atenúa), la presencia de obstáculos (edificios, montañas, etc., que pueden causar reflexión, difracción o bloqueo), las condiciones atmosféricas (lluvia, niebla pueden atenuar o dispersar la señal, especialmente a altas frecuencias como las microondas), la frecuencia de la onda (las frecuencias más bajas penetran mejor obstáculos) y la interferencia de otras fuentes de radio.

¿Qué es la atenuación en el contexto de la radiofrecuencia?
La atenuación es la pérdida de intensidad o potencia de una señal de radio a medida que se propaga a través del espacio. Es un efecto natural de la distancia, pero también puede ser causada por la absorción de energía por parte de objetos o la atmósfera. La atenuación reduce el alcance efectivo de una transmisión inalámbrica.

¿Por qué la alineación de antenas es importante para las microondas pero no tanto para las ondas de radio de baja frecuencia?
Las microondas viajan principalmente en línea recta (línea de vista), lo que requiere que las antenas transmisora y receptora estén alineadas y tengan un camino despejado. Las ondas de radio de baja frecuencia, en cambio, pueden curvarse alrededor de la Tierra (onda terrestre) y difractarse significativamente alrededor de obstáculos, lo que permite la comunicación incluso sin línea de vista directa y sin una alineación precisa de las antenas.

¿Pueden las ondas infrarrojas usarse para comunicación a través de una casa?
Generalmente no. Las ondas infrarrojas, como las utilizadas en los mandos a distancia de TV, no pueden penetrar obstáculos sólidos como paredes o muebles. Su uso se limita a comunicaciones de muy corta distancia y dentro de la misma "habitación" o línea de vista.

Comprender los medios de transmisión y cómo se propagan las señales a través de ellos es fundamental para apreciar la complejidad y el ingenio detrás de nuestras comunicaciones diarias, desde una simple llamada telefónica hasta la transmisión global de datos y, por supuesto, la difusión de tu programa de radio favorito.
