Cuando sintonizas tu emisora de radio favorita y disfrutas de un sonido claro y nítido, es muy probable que estés experimentando los beneficios de una tecnología fundamental en el mundo de las telecomunicaciones: la Modulación de Frecuencia, o FM. Pero, ¿qué significa realmente modular en frecuencia y por qué es tan importante para la calidad del audio?
La modulación es el proceso esencial que permite codificar información de una fuente de mensaje para optimizarla para la transmisión. En el caso específico de la Modulación de Frecuencia (FM), este proceso consiste en codificar información en una onda portadora cambiando su frecuencia instantánea. La tecnología FM es ampliamente utilizada en campos como la informática, las telecomunicaciones y el procesamiento de señales.
¿Qué es exactamente la Modulación de Frecuencia?
La Modulación de Frecuencia es un tipo de modulación en el que la frecuencia de la onda portadora se altera de acuerdo con la amplitud instantánea de la señal moduladora (la información que se quiere transmitir), manteniendo la fase y la amplitud de la onda portadora constantes. Esta modificación de la frecuencia de la onda portadora se realiza con el propósito de enviar datos o información, comúnmente a distancias que, aunque significativas, son más limitadas en comparación con otras técnicas como la Modulación de Amplitud.
En esencia, la modulación FM varía la frecuencia de la onda portadora según la intensidad de la onda de información. La amplitud de la onda modulada permanece constante, igual que la de la onda portadora original.
¿Cómo funciona la Modulación FM?

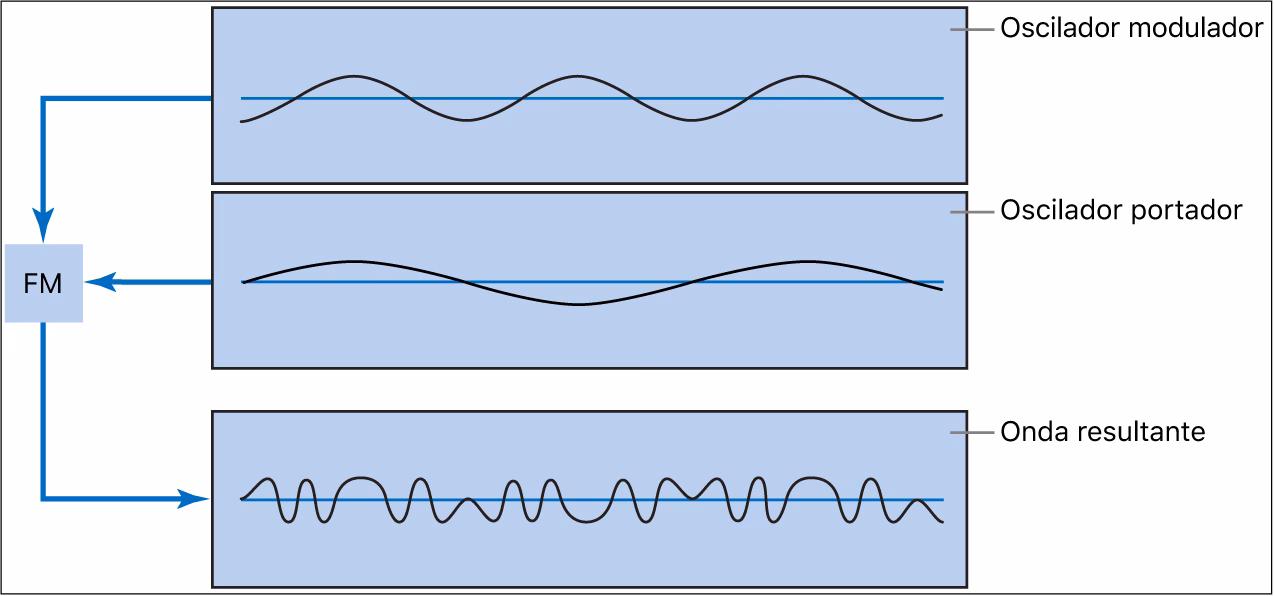

El funcionamiento de la modulación FM se basa en hacer que la frecuencia de la onda portadora oscile más o menos rápidamente, dependiendo de la onda moduladora. Por ejemplo, si aplicamos una señal moduladora de 100 Hz (que cambia 100 veces por segundo), la frecuencia de la onda portadora se desplazará hacia arriba y hacia abajo 100 veces en un segundo respecto a su frecuencia central (la frecuencia original de la portadora).
Además, el grado de esta variación de frecuencia dependerá del 'volumen' o la amplitud con la que modulemos la portadora. A este grado de variación de frecuencia en relación con la señal moduladora se le denomina “índice de modulación”. Un índice de modulación de frecuencia es consistentemente superior a 1, lo que implica un ancho de banda relativamente alto necesario para transmitir la señal modulada.
Las señales FM pueden generarse de dos maneras principales: utilizando modulación de frecuencia directa o modulación de frecuencia indirecta. La modulación directa se logra ingresando la señal de mensaje directamente en un oscilador controlado por voltaje. La modulación indirecta implica integrar la señal de mensaje para generar una señal modulada en fase, que luego se utiliza para modular un oscilador controlado por cristal. El resultado se transmite a través de un multiplicador de frecuencia para producir la señal FM.
FM vs. AM: Una Comparativa Detallada
Existen dos tipos principales de ondas de radio utilizadas para la transmisión de información: la Modulación de Amplitud (AM) y la Modulación de Frecuencia (FM). Aunque ambas cumplen el propósito de llevar información en una onda de radio, difieren fundamentalmente en cómo modifican la onda portadora y, como resultado, tienen distintas características de rendimiento.
| Característica | Modulación de Frecuencia (FM) | Modulación de Amplitud (AM) |
|---|---|---|
| Principio | Varia la frecuencia de la portadora según la amplitud de la señal de información. | Varia la amplitud de la portadora según la amplitud de la señal de información. |
| Ancho de Banda | Alto (típicamente ~200 kHz) | Bajo (típicamente ~10 kHz) |
| Calidad de Sonido | Alta Fidelidad, Detallada | Baja Calidad, Menos Detalle |
| Alcance de Transmisión | Corto (decenas de kilómetros) | Largo (cientos de kilómetros) |
| Susceptibilidad al Ruido e Interferencias | Baja (información en frecuencia, menos afectada por variaciones de amplitud) | Alta (información en amplitud, muy sensible a ruido y condiciones atmosféricas) |
| Complejidad del Circuito | Complejo, número infinito de bandas laterales (en teoría) | Simple, solo dos bandas laterales principales |
| Rango de Frecuencia Típico (Radio Comercial) | 88 a 108 MHz (Muy Alta Frecuencia - VHF) | 535 a 1705 KHz (Onda Media - OM) |
La principal diferencia entre FM y AM reside en el ancho de banda que utiliza cada una. FM requiere un ancho de banda considerablemente mayor (alrededor de 200 kHz) en comparación con AM (alrededor de 10 kHz). Este mayor ancho de banda permite a la FM reproducir sonidos con mucho más detalle y fidelidad al sonido original. Por esta razón, las emisoras de radio cuyo contenido se basa principalmente en música de alta calidad suelen optar por la FM.
En cuanto al alcance, AM tiene una ventaja significativa. Una emisora de frecuencia AM puede escucharse a cientos de kilómetros del lugar de transmisión, especialmente de noche debido a cómo se propagan las ondas en esa banda. Por otro lado, una emisora de frecuencia FM tiene un rango de alcance más limitado, generalmente de apenas unas decenas de kilómetros desde el punto de emisión. Esto se debe a que las ondas FM (en la banda de VHF) se propagan más en línea recta y son detenidas por obstáculos como montañas o incluso edificios grandes.
La resistencia a las interferencias es otra área donde FM sobresale. Debido a que los ruidos o interferencias (como la estática o el causado por tormentas eléctricas) tienden a alterar la amplitud de la onda, no afectan la información transmitida en FM, ya que la información se extrae de la variación de frecuencia y no de la amplitud, que se mantiene constante. En contraste, las transmisiones AM son muy susceptibles a estas variaciones de amplitud causadas por el ruido, lo que resulta en una señal de menor calidad de sonido, especialmente en condiciones atmosféricas adversas como lluvias intensas. Sin embargo, FM puede verse afectada por obstáculos físicos como túneles, sótanos o depresiones en el terreno que bloquean la línea de visión directa.
Históricamente, los equipos de transmisión AM eran más sencillos y baratos. Aunque esta diferencia se ha ido mitigando con el tiempo y hoy en día es prácticamente inexistente en cuanto a coste inicial de los equipos, la complejidad técnica de la señal FM y su procesamiento (con un número teóricamente infinito de bandas laterales) es mayor.
Aplicaciones de la Modulación FM
Aunque la radiodifusión sonora es la aplicación más conocida de la modulación FM, esta tecnología se utiliza en una variedad de campos. Algunos de sus usos incluyen:
- Radiodifusión FM (88-108 MHz)
- Sistemas de grabación magnética (como en cintas de video)
- Monitoreo médico (por ejemplo, EEG para detectar convulsiones en recién nacidos)
- Radar
- Prospección sísmica
- Síntesis de sonido
- Telemetría (transmisión de datos a distancia)
- Sistemas de radio bidireccional
- Sistemas de transmisión de video (en algunos formatos antiguos)
La modulación FM, junto con la modulación de fase, son los dos métodos principales de modulación angular, una clase de modulación de frecuencia de portadora utilizada frecuentemente en sistemas de telecomunicaciones.
Un Poco de Historia
Las características superiores de calidad de sonido y resistencia al ruido de la modulación FM, unidas a un coste relativamente bajo de los equipos en comparación con sus beneficios, originaron un rápido incremento de las estaciones o emisoras FM en los años posteriores a la Segunda Guerra Mundial. En los tres años siguientes al conflicto, ya había 600 emisoras FM en los Estados Unidos, y a finales de la década de 1980, la cifra superaba las 4.000, consolidando a la FM como el formato preferido para la radiodifusión musical y de entretenimiento en muchas partes del mundo.
Preguntas Frecuentes sobre la Modulación FM
¿Qué es exactamente la Modulación de Frecuencia?
Es una técnica en la que la frecuencia de una onda portadora se cambia de acuerdo con la amplitud de la señal de información (audio, datos, etc.), manteniendo su propia amplitud constante. Permite transmitir información de manera eficiente.
¿Por qué se dice que la FM tiene mejor calidad de sonido que la AM?
La FM ofrece mejor calidad de sonido principalmente por dos razones: utiliza un ancho de banda mucho mayor, lo que permite transmitir un rango más amplio de frecuencias de audio; y es mucho menos susceptible al ruido y las interferencias, ya que estos suelen afectar la amplitud (utilizada en AM), no la frecuencia (utilizada en FM).
¿Cuál es el rango de frecuencia típico para la radio FM comercial?
En la mayoría de los países, las emisoras de radio FM comerciales operan en la banda de Muy Alta Frecuencia (VHF), específicamente entre 88 y 108 Megahertz (MHz).
¿Qué significa el 'índice de modulación' en FM?
El índice de modulación indica cuánto se desvía la frecuencia de la portadora de su valor central en proporción a la amplitud de la señal moduladora. Un mayor 'volumen' en la señal de audio moduladora resultará en una mayor desviación de frecuencia y, por lo tanto, un mayor índice de modulación.
¿La modulación FM tiene alguna desventaja?
Sí, su principal desventaja en radiodifusión es su alcance limitado en comparación con la AM. Las ondas FM se propagan más en línea recta y son más fácilmente bloqueadas por obstáculos físicos.
Conclusión
En resumen, la modulación FM es una técnica poderosa que codifica información variando la frecuencia de una onda portadora. Sus principales ventajas residen en la alta calidad de audio que ofrece y su resistencia a las interferencias, lo que la convierte en la elección preferida para la música y las transmisiones locales de calidad. Aunque su alcance es más limitado que el de AM, su fidelidad sonora ha definido la experiencia radiofónica para millones de oyentes en todo el mundo, consolidándose como un pilar fundamental en el panorama de las telecomunicaciones modernas.
