La modulación por frecuencia, mejor conocida como FM (Frequency Modulation), es una técnica fundamental en el mundo de las telecomunicaciones, especialmente famosa por su uso en la radiodifusión de alta fidelidad. A diferencia de la modulación por amplitud (AM), donde la amplitud de la onda portadora varía según la señal mensaje, en FM es la frecuencia de la onda portadora la que cambia. La amplitud de la señal mensaje determina cuánto se desplaza la frecuencia de la portadora respecto a su valor central.
Simular y generar este tipo de señales es una práctica común y muy útil para entender a fondo cómo funciona. MATLAB, con su robusto entorno de cálculo y su extenso conjunto de herramientas para procesamiento de señales, se convierte en una plataforma ideal para llevar a cabo estas tareas. Permite definir señales, aplicar procesos de modulación y visualizar los resultados de manera intuitiva.
¿Qué es la Modulación FM?
En esencia, la modulación FM consiste en tomar una onda portadora de alta frecuencia (generalmente una sinusoide) y modificar su frecuencia instantánea de acuerdo con la amplitud de una señal de información o mensaje. Cuando la amplitud de la señal mensaje aumenta, la frecuencia de la portadora se incrementa; cuando la amplitud disminuye, la frecuencia de la portadora también disminuye. La cantidad máxima en que la frecuencia de la portadora se desvía de su frecuencia central (cuando la señal mensaje alcanza su pico) se conoce como desviación de frecuencia.
Esta técnica ofrece varias ventajas sobre la modulación AM, como una mayor inmunidad al ruido y la capacidad de transmitir audio de mayor calidad, lo que explica su popularidad en la radiodifusión musical.
MATLAB como Herramienta para la Simulación de Señales
MATLAB es ampliamente utilizado en ingeniería y ciencias para el análisis y diseño de sistemas. Su Signal Processing Toolbox proporciona funciones específicas que simplifican enormemente tareas complejas como la modulación y demodulación de señales. Para generar una señal FM, MATLAB ofrece funciones dedicadas que requieren pocos parámetros para obtener un resultado preciso.
Generando Señal FM con la Función fmmod
MATLAB facilita la creación de señales FM a través de funciones específicas. La función principal para este propósito es fmmod. Esta función implementa la modulación de frecuencia y requiere la señal mensaje, la frecuencia portadora, la frecuencia de muestreo y la desviación de frecuencia como entradas.
La sintaxis básica de la función fmmod es:
y = fmmod(x, fc, fs, fDev)
Donde:
xes la señal mensaje que deseas modular. Debe ser una señal en el dominio del tiempo.fces la frecuencia de la onda portadora (en Hertz). Esta es la frecuencia central alrededor de la cual variará la frecuencia instantánea.fses la frecuencia de muestreo (en Hertz). Es crucial en sistemas digitales y define cuántas muestras por segundo se toman de la señal continua. Una frecuencia de muestreo adecuada es vital para representar correctamente tanto la señal mensaje como la portadora sin aliasing.fDeves la desviación de frecuencia (en Hertz). Este parámetro determina la máxima excursión de frecuencia de la portadora respecto afc, controlada por la amplitud de la señal mensaje.yes la señal resultante, que es la señal portadora modulada en frecuencia.
Ejemplo Práctico: Generando una Señal FM
Vamos a seguir un ejemplo concreto, similar al proporcionado, para ilustrar cómo se utiliza fmmod. Supongamos que queremos modular una señal compuesta por dos tonos de audio:
Primero, definimos los parámetros esenciales para nuestra simulación:
fs = 1000; % Frecuencia de muestreo de 1 kHz
fc = 200; % Frecuencia portadora de 200 Hz
fDev = 50; % Desviación de frecuencia de 50 Hz
Estos parámetros establecen el entorno de nuestra simulación. La frecuencia de muestreo (fs) de 1000 Hz significa que estamos tomando 1000 muestras por segundo. La frecuencia portadora (fc) es la frecuencia base de 200 Hz. La desviación de frecuencia (fDev) de 50 Hz indica que la frecuencia de la portadora variará como máximo 50 Hz por encima o por debajo de los 200 Hz, es decir, entre 150 Hz y 250 Hz, dependiendo de la amplitud de la señal mensaje.
Luego, creamos un vector de tiempo. Este vector define los puntos en el tiempo en los que se calcularán las muestras de la señal. Para una duración de 0.2 segundos con una frecuencia de muestreo de 1000 Hz:
t = (0:1/fs:0.2)';
Este comando crea un vector columna t que va desde 0 hasta 0.2 segundos, con pasos de 1/fs segundos (es decir, 0.001 segundos). Cada valor en t corresponde a un instante de tiempo en el que se calculará una muestra de la señal.
Ahora, definimos la señal mensaje (x). En este ejemplo, usamos una señal compuesta por la suma de dos ondas sinusoidales: una de 30 Hz y otra de 60 Hz. La amplitud de la segunda es el doble que la de la primera:
x = sin(2*pi*30*t) + 2*sin(2*pi*60*t);
Esta señal x es la información que queremos transmitir. Su amplitud variará con el tiempo, y estas variaciones son las que causarán el cambio en la frecuencia de la portadora FM.
Finalmente, aplicamos la modulación de frecuencia utilizando la función fmmod con los parámetros que hemos definido:
y = fmmod(x, fc, fs, fDev);
El resultado de esta operación se almacena en el vector y. Este vector y contiene las muestras de la señal portadora de 200 Hz cuya frecuencia instantánea ha sido modificada de acuerdo con la amplitud de la señal mensaje x, con una desviación máxima de 50 Hz. La señal y es la señal FM generada.

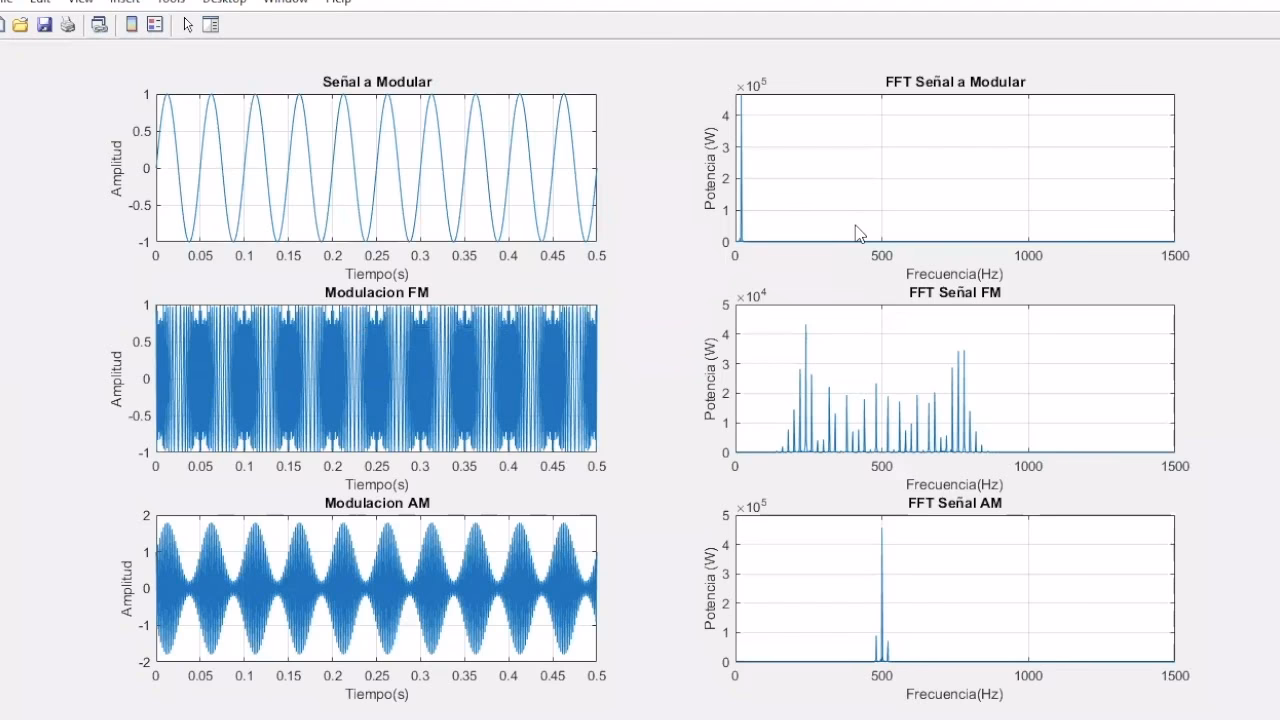

Visualizando los Resultados
Aunque el código proporcionado no incluye la visualización, un paso crucial para entender el proceso es graficar tanto la señal mensaje original (x) como la señal FM modulada (y) en función del tiempo (t). En MATLAB, esto se haría típicamente con las funciones plot:
plot(t, x); % Graficar la señal mensaje
plot(t, y); % Graficar la señal FM
Al observar estas gráficas, verías la señal x como una forma de onda compleja resultante de la suma de los dos tonos. La señal y, por otro lado, se vería como una onda de alta frecuencia. Lo interesante sería notar cómo la densidad de los ciclos de la onda en y cambia: se vuelven más apretados (mayor frecuencia) cuando la señal x tiene valores positivos altos, y se vuelven más separados (menor frecuencia) cuando x tiene valores negativos bajos. Cuando x cruza por cero, la frecuencia de y sería cercana a la frecuencia portadora fc.
Entendiendo los Parámetros Clave
Es fundamental comprender el rol de cada parámetro:
- Frecuencia de Muestreo (
fs): Determina la fidelidad con la que se representa la señal en el dominio digital. Debe ser al menos el doble de la frecuencia más alta presente en la señal (incluyendo los componentes de la señal FM modulada) para evitar el aliasing. Un valor más alto generalmente resulta en una mejor representación. - Frecuencia Portadora (
fc): Es la frecuencia central de la señal modulada. En radiodifusión FM, estas frecuencias son mucho más altas que las frecuencias de audio de la señal mensaje. - Desviación de Frecuencia (
fDev): Controla la 'sensibilidad' de la modulación. Una mayor desviación significa que un pequeño cambio en la amplitud de la señal mensaje causa un mayor cambio en la frecuencia de la portadora. Esto impacta directamente en el ancho de banda que ocupa la señal FM (aunque el cálculo preciso del ancho de banda FM es más complejo y a menudo se aproxima con la Regla de Carson). - Señal Mensaje (
x): Esta es la información que queremos transmitir. Su forma y amplitud dictan cómo varía la frecuencia de la portadora.
Aquí tienes una tabla resumen de los parámetros usados en nuestro ejemplo:
| Parámetro | Símbolo | Valor en el Ejemplo | Descripción |
|---|---|---|---|
| Frecuencia de Muestreo | fs | 1000 Hz | Tasa de digitalización de la señal. |
| Frecuencia Portadora | fc | 200 Hz | Frecuencia central del portador sin modular. |
| Desviación de Frecuencia | fDev | 50 Hz | Máximo cambio de frecuencia desde fc. |
| Duración de la Señal | N/A | 0.2 segundos | Tiempo total simulado. |
| Señal Mensaje | x | Senoidal Compuesta (30Hz + 60Hz) | La información a codificar. |
La Función modulate: Una Perspectiva General
El entorno de MATLAB también cuenta con una función más general llamada modulate. Según la información proporcionada, la sintaxis es y = modulate(x, fc, fs). Esta función es una herramienta versátil que puede realizar varios tipos de modulación (AM, FM, PM, etc.) dependiendo de los parámetros adicionales o el tipo de señal de entrada que se le proporcione.
Sin embargo, es importante notar que la sintaxis simple y = modulate(x, fc, fs), tal como se describe en la información proporcionada, generalmente realiza modulación de amplitud de doble banda lateral con portadora suprimida (DSB-SC), y *no* modulación de frecuencia. Para realizar FM con la función modulate, típicamente se requerirían argumentos adicionales o una forma específica de la señal mensaje que codifique la fase instantánea (que es la integral de la frecuencia instantánea).
Por lo tanto, aunque modulate es una función potente y general, para realizar explícitamente modulación de frecuencia como se entiende comúnmente (donde la amplitud del mensaje controla la desviación de frecuencia), la función fmmod es la herramienta directa y recomendada, como se ilustra en el ejemplo principal.
Aplicaciones de la Modulación FM
La modulación FM es omnipresente en el mundo moderno. Sus aplicaciones más conocidas incluyen:
- Radiodifusión FM: La banda de radio FM (aproximadamente 88-108 MHz) utiliza esta técnica para transmitir audio de alta fidelidad, como música y voz.
- Telecomunicaciones Móviles: Aunque las tecnologías más recientes usan esquemas de modulación digital más complejos, FM fue importante en las primeras generaciones de telefonía móvil.
- Audio en Televisión Analógica: El audio de las transmisiones de televisión analógica a menudo se modulaba en FM.
- Sistemas de Radio Bidireccional: Radios de policía, bomberos y otros servicios de emergencia a menudo usan FM debido a su robustez ante el ruido.
- Sistemas de Microondas y Satélite: Enlaces de comunicación punto a punto y algunas transmisiones satelitales emplean FM.
Simular estos sistemas en MATLAB permite a los ingenieros y estudiantes experimentar con diferentes parámetros, entender cómo afectan a la señal y analizar su comportamiento bajo diversas condiciones.
Preguntas Frecuentes sobre FM en MATLAB
Aquí respondemos algunas dudas comunes al empezar a trabajar con modulación FM en MATLAB:
¿Puedo usar cualquier señal como mensaje x en fmmod?
Sí, la señal mensaje x puede ser cualquier señal en el dominio del tiempo, como audio grabado, una señal generada matemáticamente (como en nuestro ejemplo), o datos digitales representados como una señal analógica. La función fmmod espera que x sea un vector numérico.
¿Qué sucede si cambio el valor de fDev?
Cambiar fDev altera la máxima excursión de frecuencia de la portadora. Un fDev mayor significa que la frecuencia de la portadora se desviará más de fc en respuesta a la misma amplitud de la señal mensaje. Esto generalmente resulta en una señal FM que ocupa un mayor ancho de banda.
¿Es modulate una alternativa a fmmod para FM?
Aunque la función modulate es muy general y *puede* usarse para FM (requiriendo argumentos adicionales o una entrada diferente a la mostrada en la sintaxis simple proporcionada), la función fmmod está diseñada específicamente para la modulación de frecuencia estándar y es típicamente más directa y fácil de usar para este propósito.
¿Cómo puedo demodular una señal FM en MATLAB?
MATLAB proporciona la función complementaria fmdemod, que realiza el proceso inverso a fmmod. Requiere la señal FM modulada, la frecuencia portadora, la frecuencia de muestreo y la desviación de frecuencia para intentar recuperar la señal mensaje original.
¿Por qué es importante la frecuencia de muestreo fs?
La frecuencia de muestreo es fundamental en el procesamiento digital de señales. Si fs no es lo suficientemente alta (al menos el doble de la frecuencia máxima presente en la señal), puede ocurrir aliasing, distorsionando la señal generada o demodulada. Para FM, la señal modulada puede tener componentes de frecuencia que se extienden significativamente por encima de fc, por lo que fs debe ser adecuadamente alta.
Conclusión
Generar señales de Frecuencia Modulada en MATLAB es un proceso directo y potente gracias a funciones como fmmod. Permite a ingenieros, estudiantes y entusiastas de la radio y las telecomunicaciones experimentar con los conceptos teóricos y visualizar cómo una señal mensaje altera la frecuencia de una portadora. Al comprender los parámetros clave como la frecuencia portadora, la frecuencia de muestreo y, crucialmente, la desviación de frecuencia, se puede simular con precisión el comportamiento de los sistemas FM. Esta capacidad de simulación es invaluable para el aprendizaje, el diseño y la depuración de sistemas de comunicación.
