¿Cómo se llama el conector coaxial?

El cable coaxial es un componente fundamental en la transmisión de señales de radiofrecuencia, video y datos. Su nombre, 'coaxial', proviene de que tanto el conductor central como el blindaje exterior comparten el mismo eje geométrico. Pero, ¿cómo se une este cable a nuestros dispositivos, ya sean radios FM, televisores o módems de internet? La respuesta está en sus conectores.

Estos pequeños pero cruciales elementos se colocan en los extremos del cable y permiten la conexión segura y eficiente entre el cable y el equipo. Existe una variedad sorprendente de conectores coaxiales, cada uno diseñado para aplicaciones específicas, frecuencias y tipos de cable. Elegir el conector correcto es tan importante como seleccionar el cable adecuado para garantizar la calidad de la señal y minimizar las pérdidas o interferencias.

¿Qué es un Cable Coaxial y Cómo Funciona?

Antes de adentrarnos en los conectores, es útil entender la estructura básica de un cable coaxial y cómo logra transmitir señales de alta frecuencia con baja pérdida.

Un cable coaxial típico consta de cuatro capas principales:

• Conductor Central: Generalmente un hilo de cobre o acero recubierto de cobre. Es el encargado de transportar la señal.
• Aislante Dieléctrico: Rodea al conductor central y lo mantiene a una distancia constante del blindaje. Suele ser de plástico.
• Blindaje (Escudo): Una malla trenzada de cobre o aluminio, o una lámina (foil), que rodea el aislante. Su función principal es proteger la señal de interferencias electromagnéticas externas y evitar que la señal escape del cable. Algunos cables tienen múltiples capas de blindaje.
• Cubierta Exterior (Chaqueta): Una capa protectora de goma o plástico que encapsula y protege todos los componentes internos del daño físico y ambiental. Su material y clasificación indican dónde se puede instalar el cable de forma segura.

El funcionamiento se basa en que la señal viaja por el conductor central mientras el blindaje actúa como retorno de corriente y como barrera contra el ruido externo. La distancia constante entre el centro y el blindaje, mantenida por el dieléctrico, es clave para el rendimiento, asegurando que la señal permanezca intacta y no se degrade.

Aplicaciones Comunes del Cable Coaxial

El cable coaxial es indispensable en cualquier sistema que maneje señales de radiofrecuencia. Algunas de sus aplicaciones más extendidas incluyen:

• Televisión por Cable: Transmite video y datos desde el proveedor hasta el televisor o decodificador.
• Antenas de TV: Conecta la antena exterior o interior al televisor o decodificador.
• Internet por Cable: Lleva la conexión de internet desde el proveedor hasta el módem o router.
• Amplificadores de Señal Celular: Conecta los componentes (antenas y amplificador) para mejorar la cobertura móvil.
• Radioaficionados (Ham Radio): Conecta el equipo a la antena para comunicaciones por ondas de radio.
• Sistemas de Video (CCTV): Utilizado en sistemas de cámaras de seguridad analógicas.
• Sistemas de Audio Profesional: Aunque menos común para la señal principal, se utiliza en ciertos contextos y para control digital como DMX (con conectores XLR).

La versatilidad y la capacidad de minimizar la interferencia hacen que el cable coaxial sea una opción robusta para muchas necesidades de transmisión.

Tipos de Conectores Coaxiales

Existe una amplia variedad de conectores diseñados para cables coaxiales, cada uno con características que los hacen adecuados para diferentes aplicaciones y frecuencias. Aquí exploramos algunos de los más comunes y los mencionados en la información proporcionada:

Conectores para Banda Base

Estos conectores se mencionan en relación con el "cable coaxial delgado" y redes Ethernet antiguas. El ejemplo clave es el conector BNC en T.

• Conector Coaxial BNC: Es un conector macho con un mecanismo de acoplamiento de bayoneta (giro y bloqueo rápido) que se instala en ambos extremos del cable. Tradicionalmente usado en redes Ethernet (10Base2) y en conexiones de vídeo profesional y equipos de prueba.

Conectores Comunes en Audio/Video y RF de Consumo

Estos conectores son probablemente los más reconocibles para el usuario doméstico.

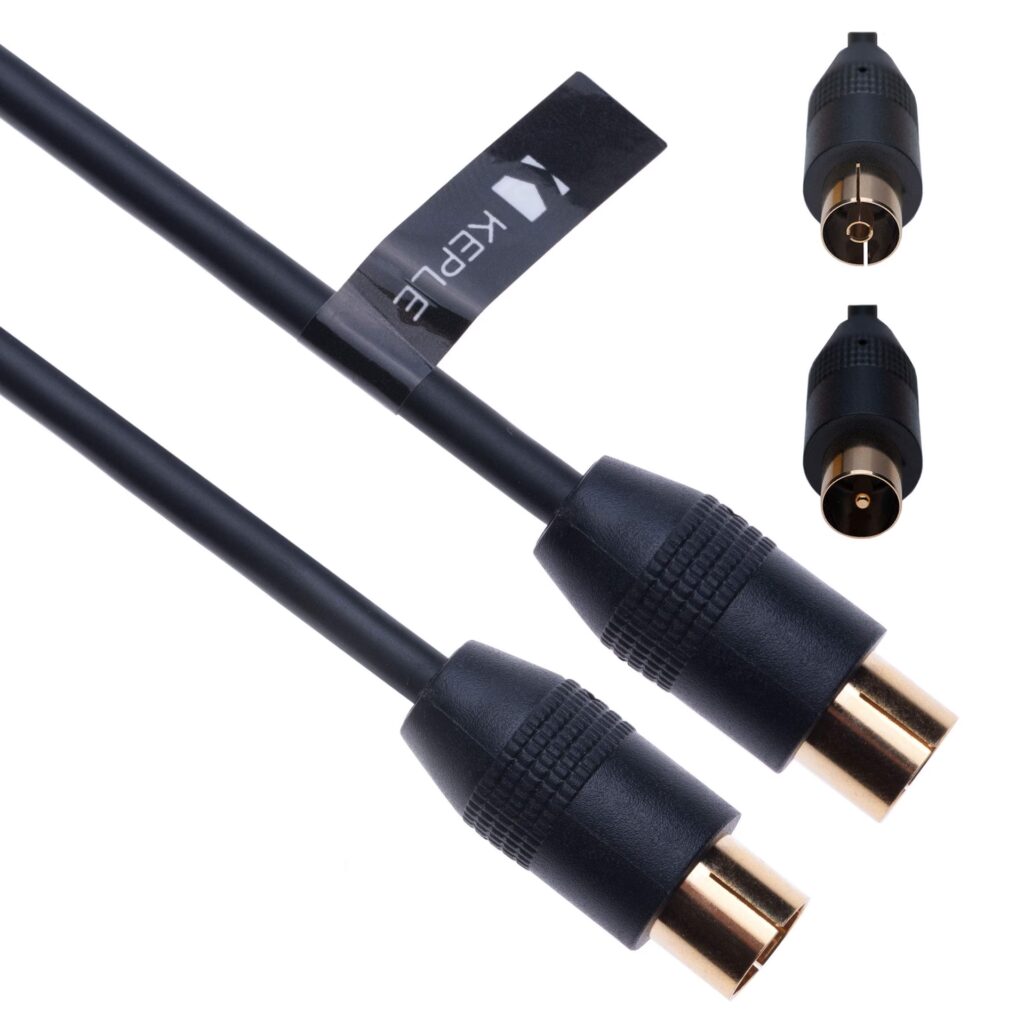

• Conector IEC 169-2 (Conector de Antena TV Coaxial): Este es el conector RF típico utilizado en receptores de radio FM / DAB y televisores en Europa, así como en otros dispositivos de consumo. Es un diseño antiguo pero aún muy extendido para la conexión de antenas de radio y televisión.
• Conector F: Un conector coaxial de radiofrecuencia muy común en la televisión terrestre por antena, televisión por satélite y televisión por cable. Se popularizó en los años 70 para antenas VHF y UHF y sigue siendo el estándar en muchas instalaciones residenciales para TV e internet por cable. Su diseño es de rosca. Se usa comúnmente con cables tipo RG-6.
• Conectores Coaxiales RCA: Ampliamente utilizado en el mundo audiovisual para conexiones de vídeo compuesto o componente y audio estéreo (aunque técnicamente no es un conector RF de impedancia controlada como los anteriores, se usa con cables coaxiales). El conector macho tiene un pin central (+) rodeado por un anillo de metal y un aislante de plástico.
• Conector JACK (TRS/TRRS): Principalmente un conector de audio analógico (auriculares, instrumentos musicales) o para control (en su variante TRRS, por ejemplo). Aunque usa un cable blindado similar al coaxial, no es un conector coaxial RF en el sentido técnico de impedancia controlada. Se menciona por su uso con cables blindados. Vienen en varios diámetros (6.35mm, 3.5mm, 2.5mm).

Conectores para Banda Ancha y Aplicaciones Profesionales/Móviles

Estos conectores suelen estar diseñados para cables con mayor blindaje y aplicaciones de mayor velocidad o frecuencia.

• Conector XLR-3: Principalmente un conector utilizado en audio profesional para señales balanceadas y en iluminación profesional para la señal digital de control DMX. Al igual que el Jack, usa cable blindado pero no es típicamente considerado un conector coaxial RF estándar. El '3' indica que tiene 3 pines.
• Conectores Coaxiales UHF: Usados en frecuencias VHF y HF, y aplicados en radios amateur hasta 150 MHz. También conocidos como Amphenol, son conectores de 50 Ohm para aplicaciones de baja frecuencia RF.
• Conector Mini UHF: Una versión más pequeña del conector UHF, diseñado para telefonía móvil y aplicaciones donde el tamaño es crítico.
• Conector FME: Un conector diminuto de 50 Ohm utilizado en instalaciones y aplicaciones móviles, ofreciendo buen rendimiento hasta 2.0 GHz.
• Conector SMA: Un conector coaxial roscado de 50 Ohm, muy común en microondas y aplicaciones RF de alta frecuencia, útil hasta 33 GHz (aunque su uso óptimo es a menudo por debajo de 18 GHz). Usado en sistemas de microondas, radios portátiles y antenas de telefonía móvil.
• Conector SMB: Más pequeño que el SMA, con acoplamiento a presión (snap-on). Disponible en 50 y 75 Ohms, opera hasta 4 GHz. Menos robusto que el SMA. Usado en estaciones base, antenas, GPS, sistemas informáticos.
• Conector N-Type: Conectores más grandes, diseñados para usar con cables gruesos de uso comercial. Usados en aplicaciones profesionales de alta frecuencia.
• Conector TNC: Versión roscada (threaded) del conector BNC. Son resistentes a la intemperie y operan hasta 11 GHz. Comúnmente usados en teléfonos móviles y conexiones RF/antenas.

Es importante notar que los conectores vienen en versiones macho (con pin central) y hembra (con receptáculo central), y pueden tener polaridad estándar o inversa. Deben coincidir para poder conectarse.

Factores a Considerar al Elegir Cable y Conectores Coaxiales

Seleccionar el cable y los conectores adecuados es crucial para el rendimiento de cualquier sistema RF. Varios factores influyen en esta elección:

Impedancia (Ohms)

La impedancia es la resistencia que encuentran las ondas al moverse por el cable. Los cables coaxiales comerciales suelen tener impedancias de 50 o 75 Ohms.

• 50 Ohms: Preferidos para aplicaciones de alta potencia como amplificadores comerciales, transmisores de radiodifusión y radios de aficionados (Ham Radio).
• 75 Ohms: Más comunes en aplicaciones residenciales debido a su menor costo y mayor flexibilidad. Usados para TV por cable, internet (módem), y sistemas de antena de TV.

Es vital que la impedancia del cable coincida con la impedancia de los dispositivos y conectores utilizados para evitar pérdidas de señal adicionales.

Longitud y Grosor del Cable

La señal pierde energía (atenuación) a medida que viaja por el cable, especialmente en largas distancias. Los cables más largos tienen mayor pérdida. Sin embargo, los cables más gruesos suelen tener menor pérdida que los delgados, a costa de ser menos flexibles. Para una transmisión óptima, se recomienda usar el cable más corto y grueso que sea adecuado para la aplicación.

Blindaje del Cable

El blindaje protege la señal de interferencias. Hay dos tipos principales: trenzado (contra interferencias de baja frecuencia) y lámina (contra interferencias de alta frecuencia, EMI). Los cables como el RG6 a menudo combinan ambos para una mejor protección. Los cables "Quad Shield" tienen capas adicionales de blindaje para entornos con mucha interferencia.

Clasificación de la Cubierta (Jacket Rating)

La cubierta exterior indica dónde se puede instalar el cable de forma segura:

• CMP (Communications Multipurpose Plenum): Para espacios plenum (conductos de aire). Son ignífugos y de baja emisión de humo.
• CMR (Communications Multipurpose Riser): Para pasar cables entre pisos verticalmente (en 'risers'). Son ignífugos para evitar la propagación del fuego.
• CM (Communications Multipurpose): Para uso general dentro de paredes o espacios no plenum/riser. Menos resistentes al fuego.
• Outdoor Rated: Diseñados para resistir condiciones exteriores (temperatura, humedad).

Tipo de Conector

El conector debe ser compatible con el tipo de cable (RG-6, RG-11, LMR, etc.) y con el puerto del dispositivo (F-Type, BNC, SMA, N-Type, etc.). Usar adaptadores puede causar pérdida de señal.

Tipos Comunes de Cables Coaxiales (RG y LMR)

Los cables coaxiales se clasifican comúnmente usando designaciones RG (Radio Guide) o LMR.

Cables Coaxiales RG

RG es una especificación militar antigua. El número RG se relaciona generalmente con el diámetro, aunque no de forma estricta. Un número RG más alto suele indicar un conductor central más delgado.

• RG-6/U: 75 Ohm. Muy común para TV por cable, internet y antenas residenciales. Conductor de ~1.024 mm. Baja atenuación a frecuencias residenciales.
• RG-8: 50 Ohm. Usado en estaciones de radio y antenas externas. Conductor de ~2.17 mm.
• RG-11: 75 Ohm. Calibre más grueso que el RG6. Usado para tiradas largas en CATV, HDTV, antenas de TV. Conductor de ~1.67 mm. Ofrece menor pérdida en largas distancias que el RG6.
• RG-59: 75 Ohm. Calibre más delgado (conductor de ~0.64 mm). Mejor para CCTV, audio/video y aplicaciones de baja frecuencia (por debajo de 50 MHz). Más flexible, pero no recomendado para tiradas largas o altas frecuencias debido a mayor pérdida.

Comparativa RG59 vs RG6

La elección entre RG59 y RG6 depende de la aplicación y la frecuencia:

El RG6 es generalmente más versátil y ofrece mejor rendimiento para la mayoría de las aplicaciones modernas de alta frecuencia.

Pérdida de Señal Comparada (Ejemplo para 100 pies / 30.5m)

*Valores aproximados, dependen de la calidad del cable.

Cables LMR®

LMR® es una familia más moderna de cables coaxiales RF de baja pérdida, a menudo usados como reemplazo de cables RG más antiguos en aplicaciones de comunicación inalámbrica y antenas. Ofrecen mejor rendimiento de atenuación, especialmente a altas frecuencias.

• LMR®200, LMR®240, LMR®400, LMR®600, etc.: Son cables de 50 Ohm. El número indica aproximadamente el grosor. LMR®400, por ejemplo, está diseñado para reemplazar al RG-8. Son populares para tiradas de antena donde se necesita baja pérdida.

Ventajas y Desventajas del Cable Coaxial

Como toda tecnología, el cable coaxial tiene sus pros y contras:

Ventajas:

• Duradero: Bien construido, puede durar muchos años.
• Buena Resistencia a Interferencias: Gracias a su blindaje.
• Asequible: Generalmente más económico que la fibra óptica.
• Fácil de Cablear e Instalar: Para aplicaciones residenciales.

Desventajas:

• Puede ser Voluminoso: Especialmente los cables más gruesos.
• Caro de Instalar Profesionalmente: Para tiradas muy largas.
• Fragilidad: Doblarlo excesivamente o dañarlo físicamente puede afectar el rendimiento.
• Atenuación: Pérdida de señal significativa en largas distancias comparado con fibra óptica.

Preguntas Frecuentes (FAQ)

¿Son todos los cables coaxiales iguales?

No. Varían en tamaño, materiales, blindaje e impedancia. Cada tipo es adecuado para aplicaciones específicas. Es crucial elegir el correcto.

¿Cómo elijo el cable coaxial adecuado?

Considera el dispositivo a conectar (TV, módem, radio, amplificador celular), la distancia de la tirada, si irá en interior o exterior (clasificación de la cubierta) y la impedancia requerida (50 o 75 Ohm). Luego, elige el tipo de cable (RG6, RG11, LMR) y los conectores compatibles.

¿La longitud del cable coaxial afecta la calidad de la señal?

Sí. La señal se atenúa (pierde fuerza) en cables más largos. Un cable más corto tendrá menos pérdida. Un cable más grueso (como RG11 vs RG6, o LMR400 vs LMR200) también tiene menor pérdida que uno delgado en la misma distancia. Elige la longitud justa que necesites.

¿Cuál es la velocidad de transmisión del cable coaxial?

La velocidad depende más de la tecnología que se transmite sobre el cable (como DOCSIS para internet por cable) que del cable en sí. Puede variar desde 10 Mbps hasta cientos de Mbps.

¿El cable coaxial se compara con el cable Ethernet?

Son diferentes. Ethernet (par trenzado) es excelente para redes locales de alta velocidad. Coaxial (núcleo central blindado) es ideal para transmitir señales RF/Video/Datos a largas distancias desde un proveedor (TV por cable, internet). Ethernet suele ofrecer velocidades más altas en distancias cortas.

¿Cuál es la diferencia entre cable coaxial y cable de fibra óptica?

Coaxial usa señales eléctricas sobre cobre; fibra óptica usa luz sobre vidrio o plástico. La fibra óptica ofrece velocidades mucho mayores y tiradas mucho más largas con mínima pérdida, pero es más cara y delicada de instalar.

¿El cable coaxial se daña con el tiempo?

Sí. Puede dañarse por calor, daño físico (dobleces, pisadas), agua (corrosión) o daño en los conectores (sueltos, oxidados, rotos). Un cable de calidad y una instalación adecuada (evitando dobleces, protegiendo conectores) aumentan su vida útil.

¿Puedo instalar cable coaxial en exteriores?

Sí, pero debes usar cables específicamente clasificados para uso exterior. Tienen cubiertas especiales que resisten la exposición al sol, la humedad y los cambios de temperatura.

¿Importa qué cable coaxial uso?

Absolutamente. Usar el cable incorrecto para una aplicación puede resultar en pérdida de señal, interferencia, bajo rendimiento o incluso daños al equipo. Siempre verifica las especificaciones de tus dispositivos y la aplicación.

Conclusión

Entender los diferentes tipos de conectores coaxiales y los factores que influyen en la elección del cable es esencial para asegurar una conexión robusta y de alta calidad. Desde el común conector F para tu televisor hasta los SMA de alta frecuencia para comunicaciones móviles, cada conector tiene su propósito. Al seleccionar el cable y su conector, considera siempre la impedancia, la longitud necesaria, el entorno de instalación y el tipo de señal que vas a transmitir. Una elección informada garantiza que aproveches al máximo tus equipos de radio FM, TV, internet o cualquier otra aplicación que dependa de esta tecnología fundamental.
