En el vasto mundo de las comunicaciones por radio, a menudo nos encontramos con limitaciones geográficas. Las montañas, los edificios altos o simplemente la curvatura de la Tierra pueden impedir que las señales de radio viajen largas distancias o alcancen ciertas áreas. Aquí es donde entra en juego una pieza fundamental de la infraestructura de radio: el repetidor.
Un repetidor de radio es esencialmente una estación de retransmisión automática. Su función principal es recibir una señal de radio de baja potencia o de corto alcance y retransmitirla con mayor potencia o desde una ubicación elevada, permitiendo que la señal cubra una distancia mucho mayor de la que sería posible directamente entre dos estaciones móviles o portátiles.
¿Qué Hace Exactamente un Repetidor de Radio?
La tarea fundamental de un repetidor es actuar como un puente para las comunicaciones. Imagina dos estaciones de radio que están demasiado lejos entre sí o que tienen un obstáculo físico en medio, como una colina. No pueden comunicarse directamente. Si se coloca un repetidor en un punto elevado (como la cima de una montaña o un edificio alto) que sí puede 'ver' a ambas estaciones, el repetidor recibe la señal de una estación y la reenvía a la otra.
Para lograr esto, los repetidores operan utilizando dos frecuencias de radio diferentes. Las estaciones móviles o portátiles transmiten en una frecuencia, conocida como la 'frecuencia de entrada' del repetidor. El repetidor recibe esta transmisión en su frecuencia de entrada y, simultáneamente, retransmite la información en una segunda frecuencia, la 'frecuencia de salida' del repetidor. Todas las estaciones que desean comunicarse a través de este repetidor deben transmitir en la frecuencia de entrada del repetidor y escuchar en su frecuencia de salida.
Este sistema bidireccional permite que dos estaciones que de otro modo estarían fuera del alcance de la propagación en línea de vista puedan comunicarse eficazmente. Son vitales en sistemas de radio móvil profesionales, comerciales, gubernamentales y también en el mundo de la radioafición.
El Desafío Técnico: Aislamiento de Frecuencia
Dado que un repetidor debe recibir y transmitir al mismo tiempo, y a menudo utiliza la misma antena para ambas funciones, surge un desafío técnico crítico: evitar que la potente señal transmitida por el repetidor interfiera y sature su propio receptor, que está tratando de captar señales más débiles. Esto se conoce como el problema del aislamiento.
Si el transmisor y el receptor del repetidor no están bien aislados, la propia transmisión del repetidor puede 'desensibilizar' el receptor. Es similar a intentar escuchar una conversación tranquila en medio de un concierto de rock ruidoso: la señal fuerte (el concierto) ahoga la señal débil (la conversación).
Para lograr este aislamiento, se requieren filtros selectivos de frecuencia. Estos filtros, a menudo complejos y costosos, aseguran que el receptor no se vea afectado por la señal transmitida. En algunos casos, los repetidores utilizan dos bandas de frecuencia diferentes para proporcionar una mayor separación y simplificar el aislamiento, aunque la mayoría opera dentro de la misma banda.
En general, cuanto mayor sea la separación entre las frecuencias de entrada y salida, más fácil será lograr el aislamiento necesario para el correcto funcionamiento del repetidor.
Distancia entre Frecuencias de Entrada y Salida
No existe una regla única sobre la separación entre las frecuencias de entrada y salida que aplique a todos los repetidores de radio. Cualquier separación donde el diseñador pueda obtener suficiente aislamiento entre el receptor y el transmisor funcionará. Sin embargo, en muchos países y servicios de radio, existen convenciones o separaciones estandarizadas requeridas por la licencia del sistema.
Aquí hay algunos ejemplos de separaciones típicas de frecuencia en Estados Unidos, según la información proporcionada:
| Banda de Frecuencia | Separación Típica | Dirección de Separación (Input vs Output) |
|---|---|---|
| 144–148 MHz (Radioafición) | 600 kHz (0.6 MHz) | No especificado en fuente, varía. |
| 1.25 metros (Radioafición) | 1.6 MHz | No especificado en fuente. |
| 420–450 MHz (Radioafición) | 5 MHz | No especificado en fuente, varía. |
| 902–928 MHz (Radioafición) | 25 MHz | No especificado en fuente. |
| 450–470 MHz | 5 MHz | Entrada en frecuencia más alta. |
| 806–869 MHz | 45 MHz | Entrada en frecuencia más baja. |
| Sistemas Militares (sugerido) | No menos de 10 MHz | No especificado en fuente. |
Estos son solo algunos ejemplos; existen muchas otras separaciones en sistemas operativos.
Sistemas de Antena y Filtrado
Para lograr el aislamiento necesario, especialmente cuando se usa una sola antena para transmitir y recibir en la misma banda, se utilizan dispositivos especializados.
El Duplexer
En los repetidores de la misma banda, el aislamiento entre el transmisor y el receptor a menudo se logra utilizando una sola antena y un dispositivo llamado duplexer. Un duplexer es un filtro sintonizado conectado a la antena. Funciona permitiendo (o pasando) un rango estrecho de frecuencias en dos 'patas' diferentes del filtro.
Una pata del duplexer está sintonizada para pasar la frecuencia de entrada (hacia el receptor) y la otra pata está sintonizada para pasar la frecuencia de salida (desde el transmisor). Ambas patas están acopladas a la antena. El receptor del repetidor se conecta a la pata de recepción, mientras que el transmisor se conecta a la pata de transmisión.
El duplexer evita la degradación de la sensibilidad del receptor por parte del transmisor de dos maneras principales:
- La pata de recepción atenúa en gran medida la portadora del transmisor en la entrada del receptor (típicamente entre 90 y 100 dB), evitando que la portadora sature (bloquee) la etapa de entrada del receptor.
- La pata de transmisión atenúa el ruido de banda ancha del transmisor en la frecuencia del receptor, también típicamente entre 90 y 100 dB.
Gracias al duplexer, el transmisor y el receptor, al operar en frecuencias diferentes, pueden funcionar simultáneamente con una única antena.
Sistemas Combinadores

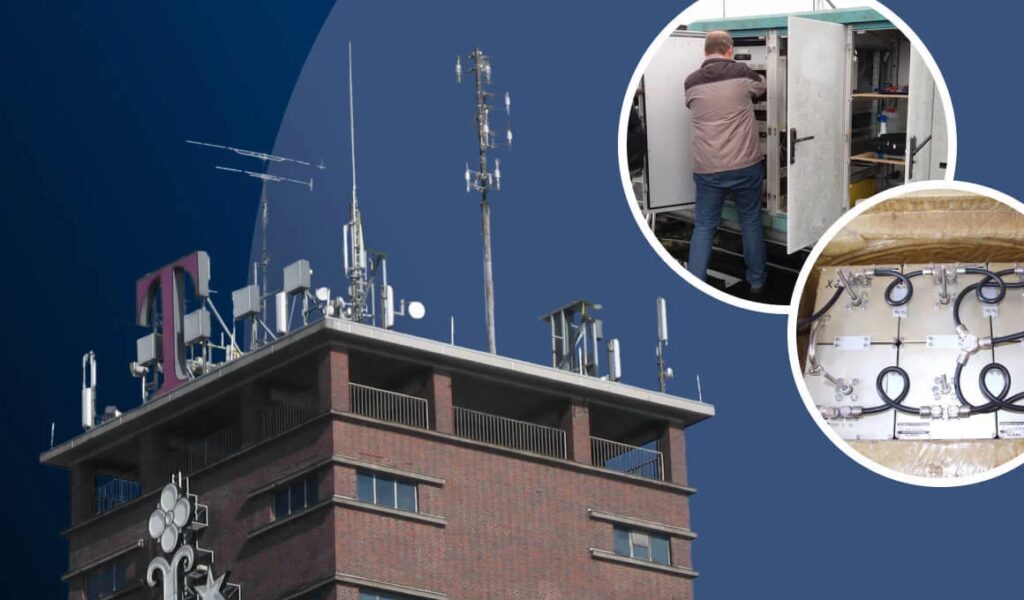

En sitios de equipos concurridos, a menudo no hay suficiente espacio en la torre para acomodar una antena separada para cada repetidor. En repetidores de la misma banda en sitios de equipos compartidos, los repetidores pueden conectarse a sistemas de antena compartidos. Esto es común en sistemas troncalizados, donde hasta 29 repetidores para un solo sistema troncalizado pueden estar ubicados en el mismo sitio.
En un sistema compartido:
- Una antena de recepción generalmente se ubica en la parte superior de la torre. Esto ayuda a capturar señales recibidas más débiles. Mediante la división de la señal recibida, muchos receptores pueden funcionar satisfactoriamente desde una sola antena utilizando dispositivos llamados multiacopladores de receptor. Estos dispositivos amplifican las señales que llegan a la antena y las distribuyen a varios receptores, compensando las pérdidas en los divisores de potencia.
- Una antena de transmisión se instala generalmente debajo de la antena de recepción. Existe una relación eléctrica definida por la distancia entre las antenas de transmisión y recepción. Se puede lograr un nulo deseable (que ayuda al aislamiento) si la antena de transmisión se ubica exactamente debajo de la antena de recepción a una distancia mínima.
Varios transmisores pueden conectarse a la misma antena utilizando filtros llamados combinadores. Los combinadores permiten que múltiples transmisores compartan una única antena de transmisión, operando cada uno en su propia frecuencia de salida. Los transmisores suelen tener dispositivos direccionales instalados junto con los filtros que bloquean cualquier potencia reflejada en caso de que la antena funcione mal. La antena debe tener una capacidad de potencia que pueda manejar la suma de la energía de todos los transmisores conectados simultáneamente.
Los sistemas combinadores de transmisores introducen pérdidas. Como regla general, cada pata del combinador tiene una pérdida de potencia del 50% (3 decibelios). Si dos transmisores están conectados a una sola antena a través de un combinador, la mitad de su potencia llegará a la salida del combinador. Si cuatro transmisores están acoplados a una antena, un cuarto de la potencia de cada transmisor llegará a la salida. Parte de esta pérdida puede compensarse con una mayor ganancia de antena.
En sistemas troncalizados con muchos canales, un diseño de sitio puede incluir varias antenas de transmisión para reducir las pérdidas de la red de combinación. Por ejemplo, un sistema troncalizado de seis canales podría tener dos antenas de transmisión con tres transmisores conectados a cada una. Sin embargo, debido a pequeñas variaciones, cada antena tendrá un patrón direccional ligeramente diferente e interactuará de manera distinta con la torre y otras antenas cercanas. Esto puede causar variación en los niveles de señal recibida entre los canales de un mismo sistema troncalizado.
Otras causas de variación en la intensidad de la señal entre canales en un sistema troncalizado pueden incluir:
- Partes defectuosas en el combinador.
- Características del diseño.
- Conectores sueltos.
- Cables defectuosos.
- Filtros mal sintonizados.
- Componentes instalados incorrectamente.
Tipos de Repetidores
Además de la distinción técnica en el filtrado y la combinación, los repetidores pueden clasificarse por las bandas de frecuencia que enlazan:
Repetidores de la Misma Banda (Same-Band)
Estos repetidores operan con frecuencias de entrada y salida dentro de la misma banda de frecuencia, como 30–50 MHz o 150–174 MHz. La información proporcionada menciona ejemplos históricos de sistemas que se desmantelaron y se convirtieron en repetidores de la misma banda en la década de 1980, indicando que este tipo se volvió más prevalente.
Repetidores de Banda Cruzada (Cross-Band)
Los repetidores de banda cruzada operan con frecuencias de entrada y salida en diferentes bandas de frecuencia. Por ejemplo, recibir en una frecuencia de la banda de 46 MHz y transmitir en una frecuencia de la banda de 154 MHz.
Históricamente, se encontraron ejemplos de sistemas comerciales de banda cruzada en varios servicios de radio en Estados Unidos, donde las regulaciones lo permitían. Algunos ejemplos históricos mencionados incluyen:
- Condado de Solano Fire (Servicio de Radio de Incendios): Entrada 46.240 MHz; Salida 154.340 MHz (Desmantelado en los 80s, convertido a misma banda).
- Mid-Valley Fire District, Fresno (Servicio de Radio de Incendios): Entrada 46.140 MHz; Salida 154.445 MHz (Desmantelado en los 80s, convertido a misma banda).
- Condado de Santa Clara Departamento de Parques y Recreación (Servicio de Radio de Conservación Forestal): Entrada 44.840 MHz; Salida 151.445 MHz (Desmantelado en los 80s, convertido a misma banda).
- Estado de California, Oficina de Servicios de Emergencia (Incendios): Entrada 33.980 MHz; Salida 154.160 MHz.
En sistemas comerciales, los fabricantes dejaron de producir equipos de radio móvil de banda cruzada con especificaciones aceptables para sistemas de seguridad pública a principios de la década de 1980. Esto llevó al desmantelamiento de algunos sistemas debido a la falta de equipos nuevos.
Actualmente, los repetidores de banda cruzada a veces forman parte de sistemas de radio troncalizados gubernamentales para permitir la comunicación entre agencias que usan sistemas en diferentes bandas.
Si uno de los sistemas es simplex (operando solo en una dirección a la vez), el repetidor de banda cruzada debe tener lógica que evite la activación del transmisor en ambas direcciones simultáneamente.
Repetidores Vehiculares

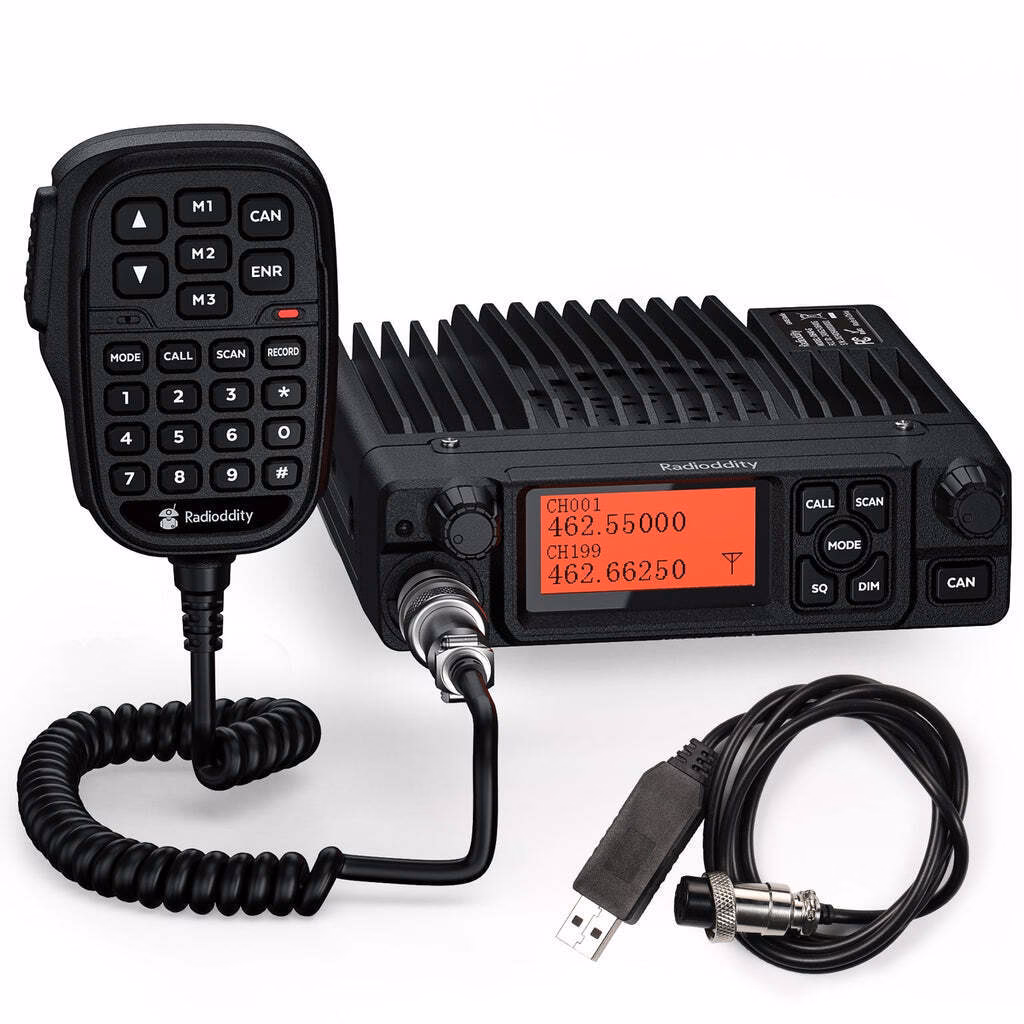

Algunas radios de radioaficionados modernas incluyen la capacidad de repetición de banda cruzada de forma nativa. En sistemas comerciales, los repetidores de banda cruzada se utilizan a veces en repetidores vehiculares.
En un sistema de repetidor vehicular, una radio portátil (por ejemplo, de 150 MHz) puede comunicarse con un transceptor de baja potencia montado en un vehículo. Este radio de baja potencia repite las transmisiones de la portátil a través de la radio móvil de alta potencia del vehículo, que tiene un alcance mucho mayor. La portátil funciona siempre que esté dentro del alcance del repetidor móvil de baja potencia.
La radio móvil suele estar en una banda diferente a la de la portátil para reducir la posibilidad de que el transmisor de la radio móvil interfiera con la transmisión de la portátil al vehículo.
Un desafío de ingeniería con estos sistemas es cuando hay varios vehículos equipados con repetidores vehiculares en la misma ubicación. Se necesita un protocolo para asegurar que una portátil que transmite no active los transmisores de dos o más radios móviles simultáneamente. Algunos sistemas utilizan una jerarquía, donde el último repetidor que se enciende en el sitio es el que se utiliza.
Los repetidores vehiculares son complejos pero pueden ser menos costosos que diseñar un sistema base que cubra un área grande y funcione con los niveles de señal débiles de las radios portátiles. Los estudios de propagación sugieren que las señales recibidas en la estación base desde radios portátiles son significativamente más débiles (10 a 20 decibelios) que las de una radio móvil con una potencia de salida similar.
Preguntas Frecuentes sobre Repetidores de Radio
Aquí respondemos algunas preguntas comunes sobre los repetidores de radio FM:
¿Cuál es el propósito principal de un repetidor de radio?
El propósito principal es extender el alcance de las comunicaciones de radio, permitiendo que estaciones que están demasiado lejos o separadas por obstáculos puedan comunicarse entre sí.
¿Cómo utilizan las frecuencias los repetidores?
Reciben en una frecuencia (entrada) y retransmiten simultáneamente en una frecuencia diferente (salida). Las estaciones móviles transmiten en la frecuencia de entrada del repetidor y escuchan en su frecuencia de salida.
¿Por qué es importante el aislamiento entre el transmisor y el receptor en un repetidor?
Es crucial para evitar que la potente señal transmitida por el repetidor sature o 'desensibilice' su propio receptor, lo que impediría que el repetidor capte señales de entrada débiles.
¿Qué es un duplexer y para qué sirve?
Un duplexer es un filtro sintonizado que permite a un repetidor utilizar una sola antena para transmitir y recibir simultáneamente en frecuencias diferentes dentro de la misma banda, proporcionando el aislamiento necesario entre el transmisor y el receptor.
¿Qué son los sistemas combinadores en un repetidor?
Los sistemas combinadores permiten que múltiples transmisores de repetidores en un mismo sitio compartan una única antena de transmisión. Utilizan filtros llamados combinadores para unir las señales de varios transmisores.
¿Cuál es la diferencia entre un repetidor de la misma banda y uno de banda cruzada?
Un repetidor de la misma banda opera con frecuencias de entrada y salida en la misma banda de frecuencia (ej. ambas en VHF), mientras que un repetidor de banda cruzada utiliza frecuencias de entrada y salida en bandas diferentes (ej. entrada en UHF y salida en VHF).
¿Qué es un repetidor vehicular?
Es un sistema, a menudo de banda cruzada, donde una radio de baja potencia en un vehículo recibe la señal de una radio portátil cercana y la retransmite con mayor potencia a través de la radio móvil del vehículo, extendiendo así el alcance de la portátil.
Conclusión
Los repetidores de radio son componentes esenciales en las redes de comunicación modernas, superando las limitaciones de alcance impuestas por la física y la geografía. Desde sistemas de seguridad pública hasta redes de radioaficionados, su capacidad para recibir y retransmitir señales utilizando técnicas avanzadas como duplexers y combinadores garantiza que las comunicaciones puedan llegar a donde más se necesitan. Comprender su funcionamiento y los desafíos técnicos asociados, como el crucial aislamiento de frecuencia, nos da una mayor apreciación de la complejidad detrás de estas vitales estaciones de retransmisión.
