FM en Válvulas de Radio: Aclarando Dudas

La radio, ese medio de comunicación que nos ha acompañado por décadas, ha evolucionado significativamente desde sus inicios. Una de las tecnologías que marcó una era fue el uso de válvulas, también conocidas como tubos de vacío, en sus circuitos. Al mismo tiempo, existen diferentes formas de transmitir señales de radio, siendo la Modulación de Frecuencia (FM) una de las más populares, especialmente para la música y el audio de alta fidelidad. Surge entonces una pregunta interesante y que a menudo genera confusión: ¿qué significa FM en una válvula? Para entender esto, es crucial diferenciar entre el tipo de señal de radio (FM) y el componente electrónico que procesa esa señal (la válvula).

Es fundamental aclarar desde el principio que FM no es una característica inherente de una válvula electrónica. FM, o Frecuencia Modulada, es un método para codificar información en una onda de radio. La válvula, por otro lado, es un dispositivo electrónico que puede amplificar, rectificar o conmutar señales eléctricas, y puede ser utilizada en circuitos diseñados para procesar señales de cualquier tipo, incluyendo FM. La confusión puede venir de la asociación de las radios antiguas (que usaban válvulas) con la recepción de señales FM. Sin embargo, la válvula es el *medio* para procesar la señal, no una descripción de la señal o de una propiedad de la válvula misma.

¿Qué es la Frecuencia Modulada (FM)?

Antes de hablar de cómo las válvulas interactúan con las señales de radio, definamos qué es FM. La Frecuencia Modulada es una técnica de modulación que varía la frecuencia de una onda portadora (la onda de radio que transmite la señal) de acuerdo con la amplitud de la señal de información (por ejemplo, el audio de una estación de radio). Esto contrasta con la Modulación de Amplitud (AM), donde es la amplitud de la onda portadora la que varía.

Las principales ventajas de la FM sobre la AM son su mayor inmunidad al ruido y a las interferencias estáticas, lo que resulta en una calidad de audio generalmente superior. Por esta razón, la FM se convirtió en el estándar para la radiodifusión musical y de alta fidelidad. Las estaciones de radio FM operan en una banda de frecuencias diferente a las de AM, típicamente entre 88 y 108 MHz en la mayoría de los países.

¿Qué son las Válvulas de Radio (Tubos de Vacío)?

Aquí es donde debemos ser muy precisos. La definición proporcionada en la pregunta se refiere a válvulas mecánicas o anatómicas, que controlan el flujo de fluidos. Las válvulas utilizadas en electrónica, especialmente en las radios antiguas, son completamente diferentes. Nos referimos a válvulas electrónicas o tubos de vacío.

Una válvula electrónica es un componente que controla el flujo de electrones en el vacío dentro de un recipiente de vidrio o metal. Consisten típicamente en varios electrodos dentro de un tubo de vidrio del que se ha extraído el aire (creando un vacío). Los electrodos comunes son:

• Cátodo: Emite electrones cuando se calienta (generalmente por un filamento interno, similar a una bombilla).
• Ánodo (o Placa): Un electrodo con carga positiva que atrae los electrones emitidos por el cátodo, creando una corriente.
• Rejilla(s): Uno o más electrodos colocados entre el cátodo y el ánodo. Aplicando un voltaje a una rejilla se puede controlar el flujo de electrones del cátodo al ánodo. Esta es la clave de la función de amplificación o conmutación de la válvula.

Según el número de electrodos, las válvulas tienen diferentes nombres y funciones:

• Diodo: Dos electrodos (cátodo y ánodo). Permite que la corriente fluya en una sola dirección (rectificación).
• Triodo: Tres electrodos (cátodo, rejilla de control, ánodo). Puede amplificar señales pequeñas.
• Tetrodo: Cuatro electrodos (añade una rejilla pantalla). Mejora la amplificación y reduce la capacitancia interna.
• Pentodo: Cinco electrodos (añade una rejilla supresora). Ofrece aún mejor rendimiento en amplificación.
• Y otros tipos más complejos como hexodos, heptodos, octodos, etc., utilizados en funciones específicas como mezcla de señales.

Estas válvulas electrónicas fueron los componentes activos principales en la electrónica antes de la llegada de los transistores. Eran esenciales para construir radios, televisores, computadoras tempranas y equipos de audio y medición.

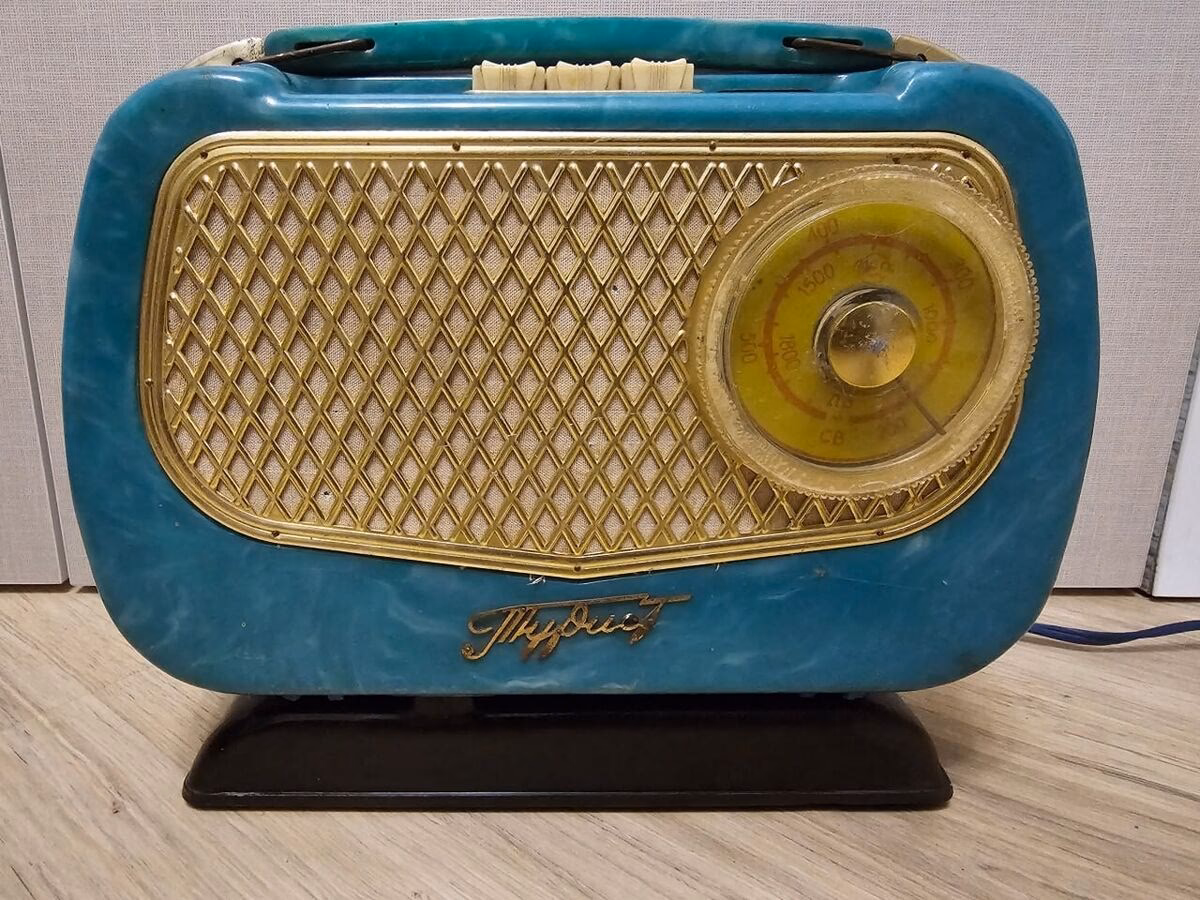

¿Cómo Funciona una Radio a Válvulas?

Una radio a válvulas, ya sea que reciba señales AM o FM, utiliza estos tubos de vacío para procesar la señal de radio captada por la antena y convertirla en sonido que podemos escuchar. El funcionamiento general de un receptor de radio a válvulas (superheterodino, el diseño más común) implica varias etapas, cada una a menudo implementada con una o más válvulas:

1. Etapa de Antena y Circuito Sintonizador: La antena capta las ondas de radio del aire. Un circuito sintonizador (formado por bobinas e inductores) se ajusta para seleccionar la frecuencia de la estación deseada, rechazando otras.
2. Etapa de Radio Frecuencia (RF): Una o más válvulas pueden amplificar la débil señal de la estación seleccionada. Esto mejora la sensibilidad del receptor.
3. Etapa Mezcladora (Mixer) y Oscilador Local: Una válvula (a menudo un pentodo o un hexodo) mezcla la señal de RF entrante con una señal generada por un oscilador local (otro circuito a válvulas). El resultado es una nueva señal a una frecuencia intermedia (FI) fija, independientemente de la frecuencia de la estación sintonizada. Este paso simplifica el diseño del resto del receptor.
4. Etapa de Frecuencia Intermedia (FI): Varias válvulas amplifican intensamente la señal en la frecuencia intermedia. La mayor parte de la ganancia (amplificación) del receptor ocurre en esta etapa. Los filtros en esta etapa determinan la selectividad del receptor (qué tan bien separa estaciones cercanas).
5. Etapa Detectora: Esta etapa extrae la información de audio de la señal de FI modulada. Aquí es donde la diferencia entre un receptor AM y un receptor FM es crucial.
   • Para AM, se utiliza un diodo (a menudo dentro de una válvula más compleja) para rectificar la señal de FI, eliminando la mitad de la onda y dejando una señal pulsante cuya envolvente sigue la forma de la onda de audio original.
   • Para FM, se necesita un circuito detector mucho más complejo. Los detectores de FM a válvulas comunes incluyen el discriminador Foster-Seeley o el detector de relación. Estos circuitos convierten las variaciones de frecuencia de la señal de FI en variaciones de voltaje que representan el audio original. Se utilizan varias válvulas (triodos, pentodos) junto con otros componentes para implementar estos detectores.
6. Etapa de Audio Frecuencia (AF): La señal de audio de la etapa detectora es todavía muy débil. Una o más válvulas amplifican esta señal a un nivel suficiente para mover el altavoz. Esta etapa a menudo incluye una válvula preamplificadora (para aumentar el voltaje) y una válvula de potencia (para aumentar la corriente y el voltaje lo suficiente para el altavoz).
7. Fuente de Alimentación: Un circuito a válvulas requiere varios voltajes de corriente continua (CC) para funcionar, generalmente mucho más altos que los de los dispositivos de estado sólido modernos (cientos de voltios). La fuente de alimentación utiliza una válvula rectificadora (un tipo de diodo de alta potencia) para convertir la corriente alterna (CA) de la red eléctrica en CC, y a menudo válvulas reguladoras para mantener voltajes estables.

Como se puede ver, las válvulas participan en casi todas las etapas del proceso, desde la amplificación inicial hasta la detección (utilizando circuitos específicos para AM o FM) y la amplificación final del sonido. Una radio a válvulas que recibe FM utiliza válvulas en sus etapas de RF, mezclador, FI, detector de FM y audio.

Aclarando la Confusión: ¿FM en una Válvula?

Volviendo a la pregunta inicial, “¿qué significa FM en una válvula?”, la respuesta directa es que FM no significa nada *en* la válvula misma. La válvula no "contiene" FM, ni se convierte en FM, ni tiene una propiedad llamada FM.

La válvula es un componente electrónico versátil capaz de manipular señales eléctricas. La señal de radio que llega al receptor puede estar modulada en AM o FM. La función de la válvula dentro del circuito receptor es procesar esa señal: amplificarla, cambiar su frecuencia (en la etapa mezcladora) o ayudar a extraer la información de audio de ella (en la etapa detectora). La *forma* en que la válvula realiza la detección depende enteramente del *diseño del circuito* en el que está insertada. Una misma válvula (por ejemplo, un triodo o un pentodo) podría usarse en un circuito detector de AM o en un circuito detector de FM, pero los componentes pasivos circundantes (resistores, capacitores, inductores) y la configuración general del circuito serían radicalmente diferentes.

Por lo tanto, si hablamos de "una radio a válvulas que recibe FM", nos referimos a un receptor de radio construido utilizando válvulas electrónicas como componentes activos, y cuyo diseño de circuito incluye una etapa específica para la detección de señales de Frecuencia Modulada.

Válvulas Electrónicas vs. Válvulas de Fluidos/Anatómicas

Es importante reiterar la distinción con la definición de "válvula" como un dispositivo que controla el flujo de un fluido o una estructura anatómica con función similar. Esta definición, aunque correcta en su contexto, es completamente ajena al mundo de la electrónica y las radiocomunicaciones. Las válvulas electrónicas controlan el flujo de *electrones* en el vacío, no de fluidos como agua o aire. La similitud en el nombre en español (válvula) o inglés (valve) es una coincidencia lingüística que describe una función de control o paso, pero aplicada a fenómenos físicos totalmente distintos.

Tabla Comparativa: Radios a Válvulas vs. Radios de Transistores

Preguntas Frecuentes sobre Válvulas y Radio FM

¿Todavía se fabrican radios a válvulas?
Aunque la producción masiva cesó con la llegada de los transistores, todavía se fabrican radios y, más comúnmente, amplificadores de audio de alta fidelidad y equipos para guitarristas que utilizan válvulas. Son productos de nicho, apreciados por su sonido particular.

¿Son las radios a válvulas mejores que las radios de transistores para FM?
La "calidad" es subjetiva. Las radios de válvulas bien diseñadas pueden ofrecer una excelente recepción y calidad de audio. Algunos audiófilos prefieren el sonido de los amplificadores a válvulas. Sin embargo, los receptores de FM modernos con transistores y circuitos integrados suelen ser más estables, selectivos y fiables, además de ser mucho más pequeños y eficientes energéticamente.

¿Una válvula específica es solo para AM o solo para FM?
No. Las válvulas son componentes versátiles. Una misma válvula (por ejemplo, un pentodo como la 6AU6) podría usarse como amplificador en una etapa de FI de AM o de FM, o incluso en una etapa de audio. La función específica (AM, FM, audio, etc.) la define el circuito en el que la válvula está integrada, no la válvula por sí sola.

Si una radio a válvulas es vieja, ¿significa que recibe FM?
No necesariamente. Las radios a válvulas existen desde principios del siglo XX, mientras que la radiodifusión FM comercial se popularizó más tarde, a partir de la década de 1940. Muchas radios a válvulas antiguas solo reciben AM. Los receptores a válvulas capaces de recibir FM son generalmente modelos posteriores, a menudo identificados como receptores de "AM/FM".

¿Qué causa el sonido "cálido" asociado a los amplificadores a válvulas?
Este es un tema complejo y a menudo debatido. Se atribuye a la forma en que las válvulas distorsionan la señal cuando se les exige (una distorsión armónica que algunos encuentran agradable), a su respuesta en frecuencia y a otros factores técnicos que difieren de los transistores. Esta percepción es más común en amplificadores de audio que en las etapas de RF o FI de un receptor de radio.

¿Cómo se identifica una válvula de radio?
Las válvulas suelen ser tubos de vidrio con pines en la base para conectarlas a un zócalo. Tienen un número o código impreso (ej. 12AX7, ECC83, EL84, 6L6) que identifica su tipo y características eléctricas. Suelen emitir un brillo anaranjado o rojizo cuando están encendidas (el filamento del cátodo).

Conclusión

En resumen, la pregunta "¿qué significa FM en una válvula?" parte de una base confusa. Frecuencia Modulada es un tipo de señal de radio, mientras que una válvula electrónica es un componente utilizado para procesar señales eléctricas, incluyendo señales de radio FM, dentro de un circuito receptor. Las radios a válvulas que sintonizan FM son simplemente receptores que emplean tubos de vacío en un diseño de circuito específico para demodular y amplificar este tipo de señal.

La era de las radios a válvulas dejó un legado importante en la historia de la electrónica. Aunque fueron superadas por la miniaturización y eficiencia de los transistores, la fascinación por estas "joyas de vidrio" y su contribución al desarrollo de la radiofonía, incluyendo la recepción de señales FM de alta calidad en su época, perdura.
