La Regla de Carson y el Ancho de Banda en FM

En el mundo de las telecomunicaciones, especialmente cuando hablamos de Radio FM, surge un concepto crucial: el ancho de banda. Este término se refiere al rango de frecuencias que una señal ocupa en el espectro radioeléctrico. Comprender cuánto espacio necesita una señal es fundamental para diseñar equipos, asignar frecuencias y asegurar que las transmisiones no interfieran entre sí. Aquí es donde entra en juego una herramienta muy útil y ampliamente utilizada: la Regla de Carson.

La Regla de Carson no es una ley física estricta, sino una aproximación práctica que nos ayuda a estimar el ancho de banda requerido por una señal portadora que ha sido modulada en frecuencia. A diferencia de la modulación de amplitud (AM), donde la información modifica la 'fuerza' de la onda portadora, en FM la información modifica la 'frecuencia' de esta onda. Esta variación de frecuencia, o desviación, es lo que define gran parte del espacio que la señal ocupará.

Esta regla fue propuesta por John Renshaw Carson en un artículo publicado en 1922, lo que demuestra su larga historia y relevancia en el campo de las comunicaciones. Su formulación es sorprendentemente sencilla, pero encapsula los factores clave que determinan el ancho de banda en FM.

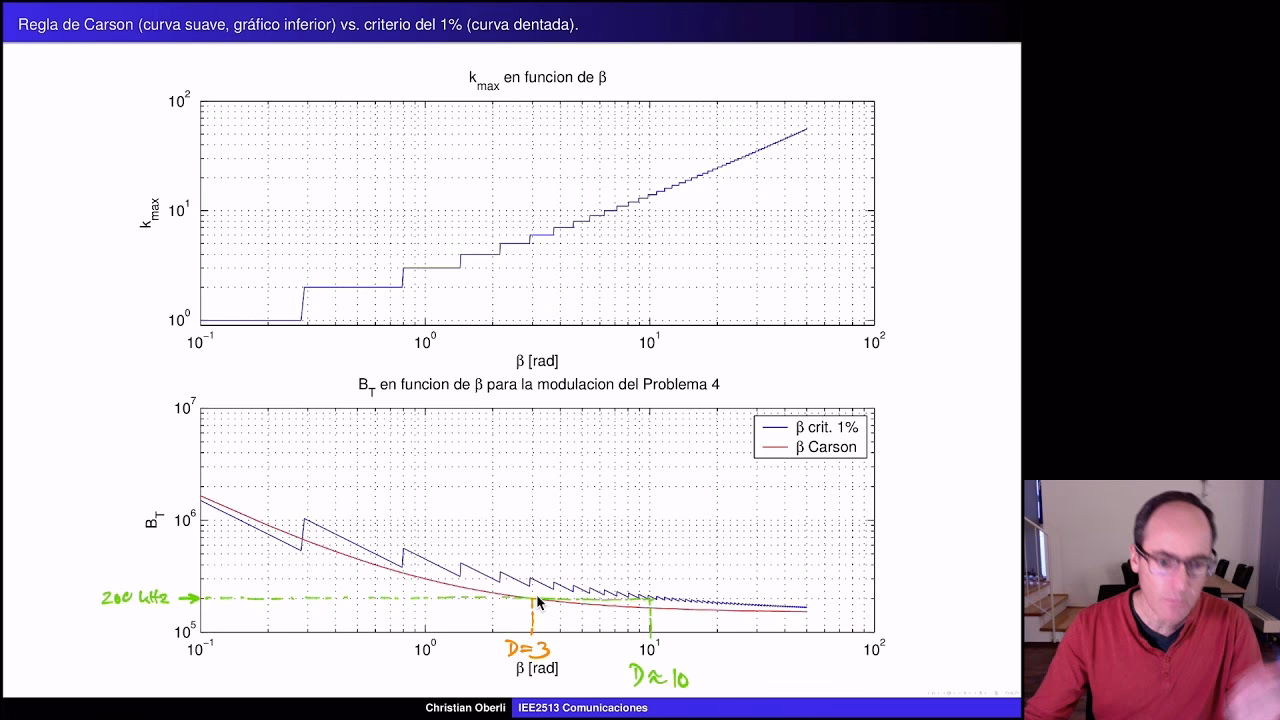

¿Qué es el Ancho de Banda de Carson?

El ancho de banda de Carson, a menudo denotado como CBR (Carson's Bandwidth Rule), es una estimación del ancho de banda aproximado necesario para transmitir una señal FM de manera efectiva. Se basa en la idea de que la mayor parte de la energía de una señal FM se concentra dentro de un cierto rango de frecuencias alrededor de la frecuencia portadora central. Fuera de este rango, la energía disminuye considerablemente, aunque teóricamente una señal FM pura con modulación compleja puede tener un ancho de banda infinito.

La regla es particularmente útil cuando la señal moduladora (la información que queremos transmitir, como audio) es un espectro continuo de frecuencias, como la voz o la música. No se comporta tan bien con señales moduladoras que tienen cambios abruptos o discontinuidades, como una onda cuadrada, ya que estas generan componentes de frecuencia que la regla simple no captura adecuadamente.

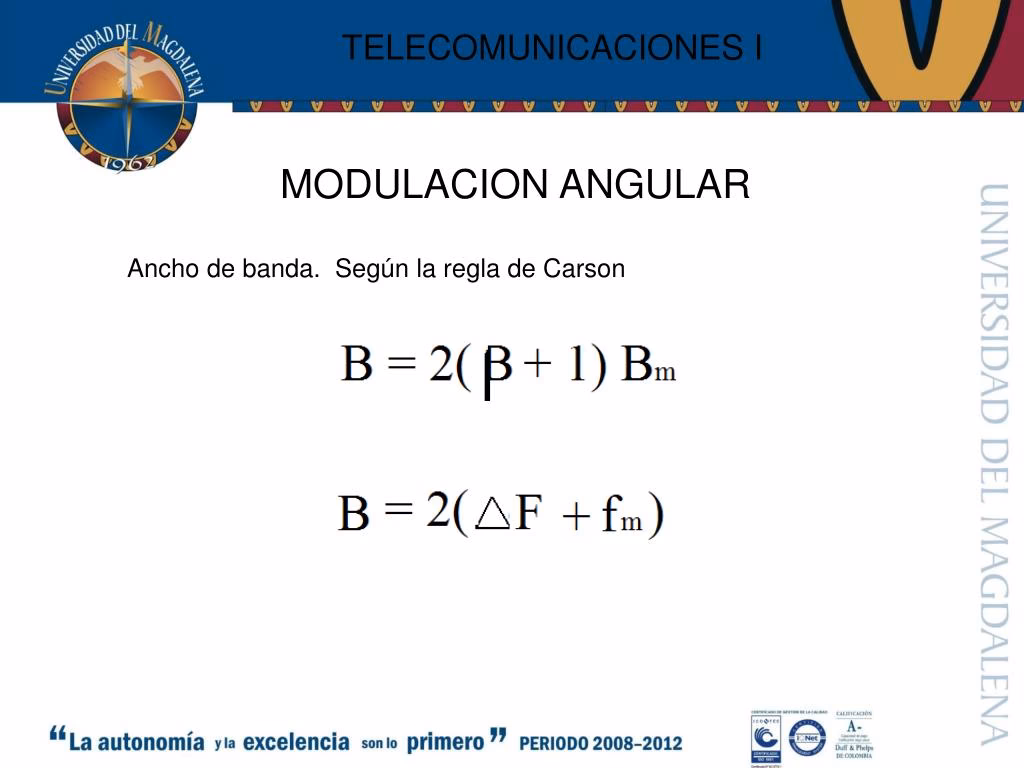

La Fórmula de la Regla de Carson

La expresión matemática de la Regla de Carson es fácil de recordar y aplicar:

CBR = 2 * (Δf + fm)

Donde:

• CBR es el Ancho de Banda de Carson (aproximado).
• Δf (Delta f) es la desviación máxima de frecuencia. Este es el cambio máximo de frecuencia que la señal moduladora induce en la frecuencia portadora. Se mide en Hertz (Hz) o kilohertz (kHz). En la radiodifusión FM comercial, la desviación máxima es típicamente de ±75 kHz.
• fm es la frecuencia máxima de la señal moduladora. Es la frecuencia más alta del audio u otra información que se está transmitiendo. También se mide en Hz o kHz. Para audio de alta fidelidad, esta frecuencia puede ser de hasta 15 kHz o más, pero para otros tipos de señales puede ser diferente.

La fórmula nos dice que el ancho de banda necesario es el doble de la suma de la desviación máxima de frecuencia y la frecuencia más alta del contenido que estamos transmitiendo. El factor de 2 se debe a que la desviación ocurre tanto por encima como por debajo de la frecuencia portadora central.

Ejemplos Prácticos de Aplicación

Para entender mejor cómo funciona la Regla de Carson, veamos algunos ejemplos concretos, como los que se encuentran en la práctica de las telecomunicaciones:

Radio de Dos Vías (VHF/UHF)

Consideremos un sistema de radio de dos vías típico que utiliza modulación FM, como los usados por la policía, bomberos o servicios de taxi. Estos sistemas suelen operar con parámetros específicos para optimizar el uso del espectro y la calidad de la voz.

• Desviación máxima (Δf): 5 kHz
• Frecuencia máxima de audio (fm): 3 kHz (la voz humana inteligible no requiere frecuencias muy altas)

Aplicando la Regla de Carson:

CBR = 2 * (5 kHz + 3 kHz)

CBR = 2 * (8 kHz)

CBR = 16 kHz

Esto significa que una señal de radio de dos vías con estos parámetros necesita aproximadamente 16 kHz de ancho de banda para una transmisión efectiva. Este ancho de banda es relativamente estrecho, lo que permite que muchos canales de radio de dos vías coexistan en una banda de frecuencia limitada.

Radio FM de Radiodifusión Estéreo

Ahora, pensemos en la Radio FM que escuchamos en nuestros hogares o automóviles. Esta es una aplicación de alta fidelidad que transmite audio estéreo y, a menudo, otros datos (como RDS). Los parámetros son significativamente diferentes:

• Desviación máxima (Δf): 75 kHz. Este valor es mucho mayor que en la radio de dos vías, lo que contribuye a una mayor fidelidad y relación señal-ruido.
• Frecuencia máxima de la señal moduladora (fm): Para audio estéreo, la señal moduladora no es simplemente el audio mono. Es una combinación compleja que incluye la señal mono (L+R) y una subportadora modulada que lleva la información de diferencia (L-R) para el estéreo. La frecuencia más alta de esta señal compuesta es típicamente de 53 kHz (considerando la subportadora de 38 kHz y sus bandas laterales, sin incluir subportadoras adicionales como RDS).

Aplicando la Regla de Carson:

CBR = 2 * (75 kHz + 53 kHz)

CBR = 2 * (128 kHz)

CBR = 256 kHz

El ancho de banda estimado para una estación de Radio FM estéreo de radiodifusión es de aproximadamente 256 kHz. Este es un ancho de banda considerablemente mayor que el de la radio de dos vías, lo que explica por qué las estaciones de FM comercial suelen estar separadas por al menos 400 kHz en el dial (para dejar un margen de protección y evitar interferencias entre estaciones adyacentes).

Importancia y Aplicaciones

La Regla de Carson es una herramienta valiosa en el diseño y análisis de sistemas de comunicación FM por varias razones:

• Planificación del Espectro: Ayuda a determinar cuánto espacio se necesita asignar a cada canal de FM en el espectro radioeléctrico, lo que es crucial para evitar interferencias y maximizar el uso eficiente de las frecuencias disponibles.
• Diseño de Equipos: Los ingenieros utilizan la regla para especificar el ancho de banda de los componentes del sistema, como transmisores, antenas y receptores. Un receptor, por ejemplo, debe tener un ancho de banda suficientemente amplio para capturar la mayor parte de la energía de la señal FM deseada, pero no tan amplio como para captar ruido o señales de canales adyacentes.
• Estimación Rápida: Proporciona una forma rápida y sencilla de estimar el ancho de banda sin necesidad de realizar análisis de espectro complejos, especialmente en las etapas iniciales del diseño.

Se aplica a una amplia gama de componentes de sistemas de comunicación, incluyendo transmisores, antenas, fuentes ópticas (en comunicaciones de fibra óptica donde se usa modulación de frecuencia), receptores, fotodetectores, entre otros.

Limitaciones de la Regla de Carson

Aunque muy útil, es importante recordar que la Regla de Carson es una aproximación. No es una fórmula exacta que determine el ancho de banda absoluto de una señal FM. Algunas de sus limitaciones incluyen:

• No considera la energía fuera del ancho de banda estimado: La regla asume que la mayor parte de la energía de la señal (típicamente más del 98%) se encuentra dentro del ancho de banda calculado. Sin embargo, siempre hay algo de energía fuera de este rango. Para aplicaciones donde la interferencia con canales adyacentes es crítica, puede ser necesario considerar un ancho de banda ligeramente mayor o utilizar métodos de análisis más precisos.
• No es adecuada para señales moduladoras discontinuas: Como se mencionó, la regla funciona mejor con señales moduladoras que varían suavemente. Para señales con transiciones rápidas o formas de onda no sinusoidales (como las ondas cuadradas o pulsos), la regla puede subestimar significativamente el ancho de banda real, ya que estas señales generan armónicos de alta frecuencia que la regla no tiene en cuenta.
• Simplificación: La fórmula considera solo la desviación máxima y la frecuencia moduladora máxima, sin tener en cuenta la distribución de energía dentro del espectro de la señal moduladora o los efectos de la no linealidad del modulador.

A pesar de estas limitaciones, la Regla de Carson sigue siendo una herramienta fundamental para obtener una estimación rápida y razonablemente precisa del ancho de banda en la mayoría de las aplicaciones de FM, especialmente en radiodifusión y comunicaciones de voz.

Ancho de Banda vs. Desviación de Frecuencia

Es común confundir la desviación de frecuencia con el ancho de banda, pero son conceptos distintos aunque relacionados. La desviación de frecuencia (Δf) es cuánto se aleja instantáneamente la frecuencia portadora de su valor central. El ancho de banda (CBR) es el rango total de frecuencias que la señal ocupa en el espectro debido a esta desviación y a la velocidad a la que cambia la frecuencia (determinada por fm).

La Regla de Carson muestra claramente que ambos factores contribuyen al ancho de banda. Un aumento en la desviación máxima (Δf) o en la frecuencia moduladora máxima (fm) resultará en un mayor ancho de banda requerido para la señal FM.

Comparativa de Ejemplos

Podemos resumir los ejemplos vistos en una tabla para visualizar la diferencia en el ancho de banda requerido:

Esta tabla resalta cómo los diferentes requisitos de calidad y tipo de señal (voz vs. audio estéreo de alta fidelidad) impactan drásticamente en el ancho de banda necesario, según la Regla de Carson.

Preguntas Frecuentes sobre la Regla de Carson

¿Por qué se duplica la suma de Δf y fm en la fórmula?

La fórmula CBR = 2 * (Δf + fm) incluye el factor de 2 porque la desviación de frecuencia ocurre tanto por encima como por debajo de la frecuencia portadora central. La señal ocupa un rango de frecuencias que se extiende desde la frecuencia portadora menos (Δf + fm) hasta la frecuencia portadora más (Δf + fm). El ancho total de este rango es 2 * (Δf + fm).

¿Es la Regla de Carson siempre precisa?

No, es una aproximación. Es muy útil y razonablemente precisa para la mayoría de las señales moduladoras continuas (como voz y música) y para estimar el ancho de banda donde se concentra la mayor parte de la energía. Sin embargo, no es exacta y puede subestimar el ancho de banda real si la señal moduladora tiene discontinuidades o si se necesita considerar la energía en las "colas" del espectro de la señal.

¿Qué significan Δf y fm en el contexto de la Radio FM?

Δf (desviación máxima de frecuencia) es cuánto se desvía la frecuencia de la portadora desde su valor central cuando la señal moduladora alcanza su amplitud máxima. fm (frecuencia máxima moduladora) es la frecuencia más alta del audio (o cualquier otra información) que se está transmitiendo. Por ejemplo, si transmites música con sonidos agudos de hasta 15 kHz, tu fm sería al menos 15 kHz.

¿Cómo afecta el ancho de banda a la calidad de la señal FM?

En general, un mayor ancho de banda en FM (dentro de ciertos límites) puede mejorar la relación señal-ruido y, por lo tanto, la calidad del audio. La modulación de banda ancha (como en la radiodifusión FM) es más inmune al ruido que la modulación de banda estrecha (como en la radio de dos vías) para la misma potencia de transmisión. La Regla de Carson nos ayuda a cuantificar cuánto ancho de banda es necesario para lograr esta calidad, basándose en la desviación utilizada y el contenido de frecuencia de la señal moduladora.

¿La Regla de Carson se aplica solo a la Radio FM?

La regla fue desarrollada para la modulación de frecuencia (FM) y fase (PM), ya que ambas modulan la frecuencia o la fase de la portadora. Se utiliza principalmente en sistemas de radio y telecomunicaciones que emplean estas técnicas de modulación.

Conclusión

La Regla de Carson es una piedra angular en la comprensión del ancho de banda necesario para las transmisiones de modulación de frecuencia. Aunque es una aproximación y tiene sus limitaciones, su simplicidad y utilidad la convierten en una herramienta indispensable para ingenieros y técnicos que trabajan con sistemas FM, desde la planificación del espectro hasta el diseño de equipos. Al entender cómo la desviación máxima de frecuencia y la frecuencia más alta de la señal moduladora influyen en el ancho de banda, podemos apreciar mejor por qué diferentes aplicaciones de FM (como la radio de dos vías y la radiodifusión estéreo) requieren cantidades de espectro tan variadas y cómo se gestiona eficientemente el valioso recurso del espectro radioeléctrico.
