SDR: Radio Definida por Software Explicada

En el vasto y complejo mundo de las ondas de radio, la tecnología evoluciona constantemente para ofrecer mayor flexibilidad y capacidad. Tradicionalmente, los receptores de radio se construían con circuitos analógicos dedicados para cada función y modo de operación. Sin embargo, ha surgido una tecnología que promete transformar la forma en que interactuamos con el espectro de radiofrecuencia (RF): la Radio Definida por Software, o SDR por sus siglas en inglés.

La premisa fundamental de la SDR es utilizar un único hardware de propósito general, combinado con la potencia del procesamiento digital y el software, para capturar, demodular y acceder a una amplia gama de señales de RF a través de una vasta porción del espectro radioeléctrico. La amplitud de esta porción del espectro depende directamente de la capacidad del front-end de RF del hardware, mientras que el número y tipo de señales a las que se puede acceder está determinado por el software y las capacidades de procesamiento subyacentes. Estas características varían enormemente según la aplicación, desde usos militares y aeroespaciales de alto costo hasta soluciones de bajo costo para aficionados y entusiastas.

Este artículo se adentrará en el concepto de la SDR, explorando sus fundamentos y cómo se diferencia de la radio tradicional. Presentaremos un módulo SDR de bajo costo basado en USB, ideal para aficionados y experimentadores, y mostraremos cómo, utilizando este hardware accesible y el software asociado, los usuarios pueden añadir capacidades de recepción de radio, análisis de espectro de frecuencia de radio y análisis de espectrograma a sus computadoras de escritorio o portátiles. Prepárate para descubrir cómo una pequeña pieza de hardware, impulsada por software, puede abrirte las puertas a un universo de señales invisibles.

¿Qué es la Radio Definida por Software (SDR)?

En esencia, la SDR reemplaza gran parte del hardware de radio tradicional (como mezcladores, moduladores, demoduladores y circuitos analógicos relacionados) con técnicas digitales. El proceso comienza digitalizando las señales de radio directamente, o después de una conversión inicial a una frecuencia intermedia, utilizando un convertidor analógico-digital (ADC) apropiado. Una vez que la señal se encuentra en el dominio digital, todas las funciones de procesamiento (demodulación, decodificación, filtrado, etc.) se implementan en software. Esto significa que el mismo hardware puede ser utilizado para múltiples modos de radio, ya sean AM, FM, CW, banda lateral única (SSB), banda lateral doble (DSB) o cualquier otra forma de modulación que el software pueda manejar.

El resultado de esta aproximación es una radio extremadamente flexible que puede ser reconfigurada rápidamente para manejar diferentes tecnologías de señalización. A diferencia de las radios tradicionales, cuyo diseño y capacidades están rígidamente definidos por sus circuitos analógicos cableados, la SDR puede adaptarse a nuevos estándares o modos de operación simplemente actualizando o cambiando el software.

SDR vs. Radio Tradicional: Una Comparación

Para entender mejor la revolución que supone la SDR, es útil compararla con los receptores de radio tradicionales, como el receptor superheterodino, que ha sido el pilar de la radiodifusión durante décadas.

Radio Tradicional (Superheterodino):

• Principalmente basada en hardware analógico.
• Funciones como mezcla, filtrado, demodulación implementadas con componentes analógicos (inductores, capacitores, transistores, etc.).
• Diseño fijo para modos de operación específicos.
• Reconfigurar o añadir nuevos modos requiere cambios significativos en el hardware.
• Menor flexibilidad ante cambios en los estándares de transmisión.

Radio Definida por Software (SDR):

• Utiliza hardware con un front-end de RF y un ADC/DAC.
• La mayoría de las funciones (filtrado, demodulación, decodificación) se implementan en software.
• El mismo hardware puede soportar múltiples modos de operación (AM, FM, SSB, CW, digital, etc.).
• Gran flexibilidad; se pueden añadir nuevos modos o mejorar el rendimiento mediante actualizaciones de software.
• Depende en gran medida de la capacidad de procesamiento digital (DSP, FPGA, ASIC) y del software.

En un receptor SDR, el front-end de RF sintoniza la banda de frecuencia de interés y, si es necesario, la convierte a una frecuencia intermedia dentro del rango del ADC. A partir de este punto, todo el procesamiento se realiza en el dominio digital. Un convertidor digital descendente (DDC) traslada la señal a banda base y realiza filtrado de paso bajo. Un procesador de señal digital (DSP) o hardware programable (FPGA, ASIC) se encarga de la demodulación, decodificación y otras tareas. Esta arquitectura digital y programable es lo que confiere a la SDR su enorme flexibilidad y capacidad para recibir una amplia gama de tipos de modulación.

Hardware de SDR de Bajo Costo: El Adafruit 1497

Si bien los sistemas SDR de grado profesional pueden ser costosos, la tecnología se ha vuelto muy accesible para el público general. Un ejemplo destacado es el módulo Adafruit Industries 1497. Este es un receptor SDR de bajo costo que cubre un rango de frecuencia de 24 MHz a 1.85 GHz.

Este módulo está basado en un demodulador COFDM (Coded Orthogonal Frequency-Division Multiplexing) de Digital Video Broadcasting – Terrestrial (DVB-T), un estándar europeo para la transmisión de televisión digital terrestre. Estos chips, diseñados originalmente para recibir televisión digital, pueden ser reprogramados para otras aplicaciones de radio, lo que los hace ideales y económicos para aficionados y DIYers (hazlo tú mismo) que desean escuchar e investigar señales de radio en las bandas VHF, UHF y de baja frecuencia de microondas.

A pesar de su potente capacidad de procesamiento de señal, el Adafruit 1497 es increíblemente pequeño, con dimensiones de aproximadamente 22 mm x 23 mm x 10 mm. Se conecta a la computadora anfitriona (escritorio o portátil) a través de un puerto USB. La interfaz de antena utiliza un conector MCX. Aunque se incluye una antena básica, los usuarios pueden reemplazarla por antenas personalizadas. Para conectar antenas con conectores más comunes como SMA o BNC, existen adaptadores MCX disponibles en el mercado.

Software de Soporte para SDR: SDR# (SDRSharp)

El hardware SDR, por sí solo, es solo la mitad de la ecuación. La otra mitad, y quizás la más importante en términos de flexibilidad, es el software. El software es lo que transforma el flujo de datos digitales del hardware en señales de audio, visualizaciones de espectro y capacidad de decodificación. Uno de los programas más populares y recomendados para comenzar, especialmente con dispositivos como el Adafruit 1497, es Airspy SDR# (SDRSharp).

SDR# es un software de código abierto que proporciona la interfaz de usuario y el control del receptor SDR. Una vez instalado y configurado (un proceso generalmente rápido y bien documentado), ofrece una interfaz gráfica completa para interactuar con las señales de radio.

La interfaz de usuario de SDR# típicamente consta de varios elementos clave:

• Panel de Control: Ubicado generalmente a la izquierda, contiene menús desplegables y controles para configurar todos los aspectos del receptor SDR, incluyendo la selección del dispositivo de hardware, ajustes de ganancia, modo de demodulación, ancho de banda, ajustes de audio y visualización.

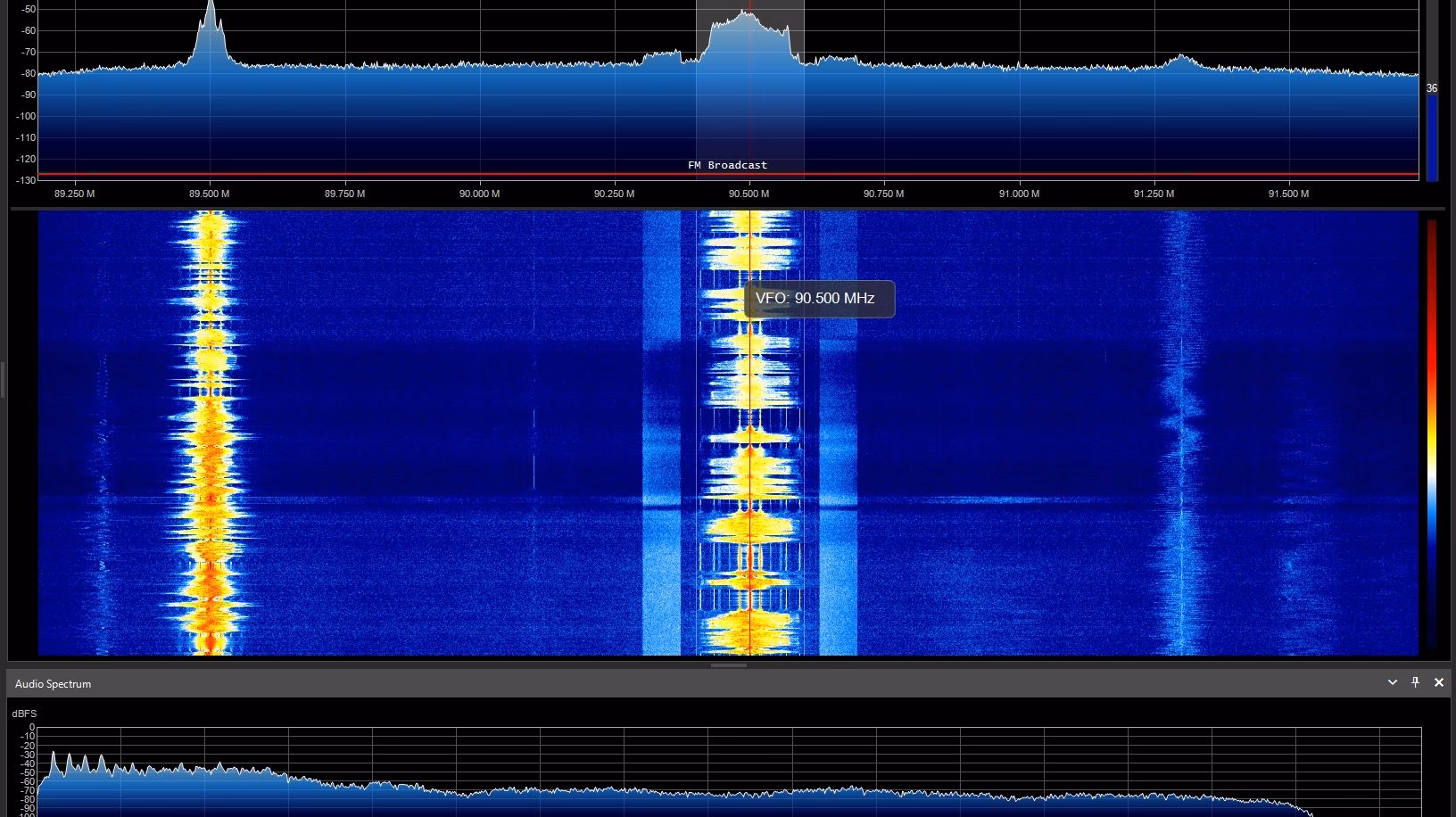

• Visualizador de Espectro (Spectrum Analyzer): La cuadrícula superior muestra el espectro de frecuencia en tiempo real. El eje horizontal representa la frecuencia, mientras que el eje vertical muestra la potencia de la señal en una escala logarítmica (decibelios). Esta herramienta es fundamental para identificar la presencia de señales y determinar su frecuencia central y ancho de banda. El rango de frecuencia visible en esta ventana está limitado por el ancho de banda de muestreo del SDR (aproximadamente 2 MHz para muchos dongles DVB-T). Hay controles de zoom para examinar secciones más pequeñas del espectro con mayor detalle.
• Visualizador de Espectrograma (Spectrogram o Spectrum History): Debajo del visualizador de espectro, se encuentra una visualización que muestra la historia del espectro a lo largo del tiempo. El eje horizontal sigue siendo la frecuencia, pero el eje vertical representa el tiempo. La potencia de la señal en una determinada frecuencia y tiempo se indica mediante el color, utilizando una escala de color configurable (por defecto, de negro para niveles bajos a rojo para niveles altos). El espectrograma es invaluable para observar señales que cambian con el tiempo, como transmisiones de datos en ráfagas o telegrafía Morse (CW).

El software SDR# permite al usuario sintonizar una frecuencia específica y seleccionar el modo de demodulación apropiado entre una lista de opciones disponibles, que puede incluir FM de banda ancha, FM de banda estrecha, AM, SSB (superior e inferior), DSB, CW y acceso a los componentes de señal I/Q sin procesar. La señal demodulada (por ejemplo, audio) se reproduce a través de la tarjeta de sonido de la computadora anfitriona.

Tipos de Modulación y su Visualización

La SDR, gracias a su flexibilidad de software, puede manejar una amplia variedad de tipos de modulación. La forma en que una señal modulada aparece en los visualizadores de espectro y espectrograma puede decirnos mucho sobre el tipo de información que transporta.

• FM de Banda Ancha (WFM): Utilizada para radiodifusión FM de alta fidelidad (por ejemplo, estaciones de radio comerciales). Tiene un ancho de banda amplio, típicamente 200 kHz. En el espectro, se ve como un pico ancho con posibles subportadoras a los lados. El software demodula la señal para obtener audio estéreo.
• FM de Banda Estrecha (NFM): Empleada para comunicaciones de voz que no requieren alta fidelidad, como servicios meteorológicos, comunicaciones de seguridad pública o radioaficionados en ciertas bandas. Tiene un ancho de banda mucho menor, quizás 10-25 kHz. En el espectro, el pico es más estrecho que el de WFM.
• Amplitud Modulada (AM): Usada en radiodifusión de onda media y corta, así como en comunicaciones aeronáuticas. La información se codifica variando la amplitud de una portadora de radiofrecuencia. En el espectro, se ve la portadora central y dos bandas laterales simétricas.
• Telegrafía (CW): Un modo muy simple donde la información se transmite encendiendo y apagando una portadora de RF (modulación on-off keying). Utilizado en telegrafía Morse. En el espectrograma, las 'marcas' (cuando la portadora está encendida) aparecen como líneas o puntos en la frecuencia de la portadora. El software SDR a menudo incluye un 'oscilador de frecuencia de batido' (BFO) o 'CW shift' para convertir la portadora en un tono audible. El ancho de banda necesario es muy estrecho, a menudo solo unos pocos cientos de Hertzios, lo que minimiza el ruido recibido.
• Modulación por Desplazamiento de Frecuencia (FSK): Un tipo de modulación digital donde la información (bits 0s y 1s) se transmite cambiando la frecuencia de la portadora entre dos o más valores predefinidos. En el espectro, puede verse como dos picos distintos si la desviación de frecuencia es lo suficientemente grande.
• Modulación por Desplazamiento de Amplitud (ASK): Otro tipo de modulación digital donde la amplitud de la portadora se cambia entre dos o más niveles. Similar a CW en principio, pero utilizado para transmitir datos digitales más complejos.

El visualizador de espectrograma es particularmente útil para observar cómo cambian estas señales con el tiempo. Permite ver patrones de transmisión de datos, identificar la duración de las ráfagas o seguir el ritmo de la telegrafía Morse, como se ilustra con un ejemplo de la letra 'V' (di di di dah) en un espectrograma de CW.

Aplicaciones y Mediciones con SDR

Más allá de simplemente escuchar transmisiones de radio, un receptor SDR, especialmente uno con capacidades de visualización de espectro y espectrograma, se convierte en una herramienta poderosa para la investigación y la medición de señales de RF. Permite a aficionados y profesionales verificar el funcionamiento de dispositivos inalámbricos y explorar el entorno de RF que los rodea.

Por ejemplo, un SDR puede usarse para verificar el período de actualización de un transmisor de estación meteorológica remota. Estos dispositivos a menudo envían datos en ráfagas cortas a frecuencias como 433.9 MHz. El espectrograma puede capturar estas ráfagas y mostrar visualmente el intervalo de tiempo entre ellas, confirmando si el transmisor está funcionando según lo esperado.

Otra aplicación común es el análisis de sistemas de entrada sin llave remota (RKE) para vehículos, que operan comúnmente a 315 MHz o 433 MHz dependiendo de la región. Al presionar un botón en el llavero cerca de la antena SDR, se puede observar el espectro de la señal transmitida. Esto permite identificar el tipo de modulación utilizada (por ejemplo, FSK, que se ve como picos duales en el espectro, o ASK, que se parece más a una señal CW on-off). Comprender la modulación es el primer paso para cualquier intento de decodificar o analizar la señal.

La versatilidad del receptor SDR de bajo costo, como el Adafruit 1497, ha llevado a su uso en una sorprendente variedad de proyectos. Además de escuchar transmisiones de radiodifusión, radioaficionados, banda ciudadana o servicios meteorológicos, se ha utilizado como un analizador de espectro portátil para verificar dispositivos RF, e incluso en proyectos más avanzados como la creación de interferómetros para radioastronomía. Todo esto es posible a un bajo costo, democratizando el acceso al análisis de radiofrecuencia.

Preguntas Frecuentes sobre SDR

Aquí respondemos algunas preguntas comunes sobre la Radio Definida por Software:

¿Qué diferencia hay entre una radio tradicional y una SDR?
La principal diferencia radica en dónde se realiza el procesamiento de la señal. Las radios tradicionales usan circuitos analógicos dedicados para la mayoría de las funciones (filtrado, demodulación), mientras que las SDR digitalizan la señal lo antes posible y realizan estas funciones mediante software. Esto hace que las SDR sean mucho más flexibles y reconfigurables.

¿Qué hardware básico necesito para empezar con SDR?
Necesitas un receptor SDR compatible (como el Adafruit 1497 o dispositivos similares basados en chips de DVB-T), una antena adecuada para las frecuencias que quieres escuchar, y una computadora (escritorio o portátil) con un puerto USB y suficiente capacidad de procesamiento para ejecutar el software SDR.

¿Qué software se utiliza con los receptores SDR?
Existen varios programas de software para SDR. Uno muy popular y recomendado para principiantes es SDR# (SDRSharp), que proporciona una interfaz gráfica para controlar el receptor, visualizar el espectro y el espectrograma, y demodular diferentes tipos de señales.

¿Qué tipo de señales de radio puedo recibir con un SDR de bajo costo?
Un SDR de bajo costo con un rango de frecuencia amplio (como 24 MHz a 1.85 GHz) te permite recibir una gran variedad de señales, incluyendo estaciones de radio FM y AM, transmisiones de televisión digital (aunque la decodificación puede requerir software específico), comunicaciones de radioaficionados, banda ciudadana, transmisiones de servicios meteorológicos, algunas comunicaciones de seguridad pública (dependiendo de la frecuencia y el cifrado), y diversas señales de datos en las bandas VHF/UHF/L-band.

¿Puedo usar un SDR para analizar señales de RF?
Sí, absolutamente. Los SDR equipados con software que incluye visualizadores de espectro y espectrograma son herramientas excelentes para analizar señales de RF. Puedes identificar la frecuencia central de una señal, medir su ancho de banda, observar su modulación y ver cómo cambia la señal a lo largo del tiempo (por ejemplo, ráfagas de datos o telegrafía).

¿La calidad de la recepción depende del hardware o del software?
Depende de ambos. La calidad del front-end de RF y del convertidor analógico-digital en el hardware determina qué tan bien se captura la señal original y cuántos ruidos o interferencias se introducen. El software, por otro lado, determina qué tan eficazmente se procesa la señal digital, se demodula y se filtra el ruido. Un buen hardware con mal software, o un mal hardware con buen software, limitará el rendimiento general.

Conclusión

La Radio Definida por Software representa un cambio de paradigma en el mundo de las comunicaciones de radio. Al trasladar gran parte de la funcionalidad de la radio del hardware analógico al software digital, la SDR ofrece una flexibilidad sin precedentes y abre la puerta a nuevas capacidades y aplicaciones. Dispositivos de bajo costo como el Adafruit 1497 han democratizado el acceso a esta tecnología, permitiendo a entusiastas, estudiantes e incluso profesionales explorar y analizar el vasto y fascinante espectro de radiofrecuencia utilizando solo una computadora y una pequeña pieza de hardware USB. Ya sea para escuchar tus estaciones favoritas, investigar señales extrañas o utilizarlo como una herramienta de medición básica, la SDR es una puerta de entrada accesible y potente al mundo de la radio.
