Sistemas Radiantes en la Radio FM

El término "sistema radiante" puede sonar técnico y, a veces, generar confusión, ya que se utiliza en diferentes campos tecnológicos con significados distintos. Mientras que en el contexto de la climatización se refiere a sistemas de calefacción o refrigeración que transfieren calor mediante radiación (como pisos radiantes), en el fascinante universo de la radio FM, un sistema radiante tiene un propósito completamente diferente pero igualmente crucial: la transmisión de señales al aire. Este artículo se adentra en qué constituye un sistema radiante en el contexto de la radio FM y por qué es la pieza clave que permite que las ondas sonoras lleguen a tus oídos a través de tu receptor.

En esencia, el sistema radiante de una estación de radio FM es el conjunto de equipos encargados de convertir la señal eléctrica generada en el estudio y procesada por el transmisor, en ondas electromagnéticas que se propagan por el espacio. La parte más visible y reconocida de este sistema es, sin duda, la antena. La antena es el componente final y más importante, el que literalmente "irradia" la señal.

El Corazón de la Transmisión: La Antena FM

La antena no es un simple trozo de metal. Es un dispositivo diseñado con precisión para ser eficiente en la emisión de ondas de radio en la frecuencia asignada a la estación FM (que en la banda de FM se encuentra típicamente entre 88 y 108 MHz). Su diseño, tamaño y ubicación son factores determinantes para la cobertura y la calidad de la señal que llega a los oyentes.

La energía eléctrica de alta frecuencia que proviene del transmisor viaja a través de una línea de transmisión (generalmente un cable coaxial o una guía de onda) hasta la antena. La antena, actuando como un transductor, transforma esta energía eléctrica oscilante en campos eléctricos y magnéticos que se propagan outwards, creando las ondas electromagnéticas que viajan a la velocidad de la luz a través del aire y otros medios.

Componentes Clave de un Sistema Radiante de FM

Aunque la antena es la protagonista, el sistema radiante completo incluye más elementos:

• Transmisor: Es el equipo que genera la señal de radiofrecuencia modulada con el contenido de audio (música, voz, etc.). Proporciona la potencia necesaria para excitar la antena.
• Línea de Transmisión: El cable que conecta el transmisor con la antena. Debe ser de alta calidad para minimizar las pérdidas de energía.
• Sistema de Antenas: Puede ser una única antena o un conjunto de varias antenas (arreglo de antenas) dispuestas de forma específica para lograr ciertas características de radiación (por ejemplo, dirigir la señal en una dirección particular o aumentar la potencia efectiva).
• Conectores y Adaptadores: Elementos que aseguran las conexiones correctas y la adaptación de impedancias entre los diferentes componentes para una transferencia de energía óptima.

Tipos de Antenas Utilizadas en FM

La elección del tipo de antena depende de varios factores, incluyendo la potencia del transmisor, la cobertura deseada (direccional o omnidireccional) y las condiciones del sitio. Algunos tipos comunes incluyen:

• Dipolo: Es uno de los diseños más básicos y fundamentales. Consiste en dos elementos conductores lineales. Puede ser simple o plegado.
• Antena Yagi-Uda (Yagi): Conocida por ser direccional y tener ganancia. Se compone de un elemento activo (generalmente un dipolo) y varios elementos pasivos (reflectores y directores). Aunque más usadas en recepción de TV, también se usan en enlaces punto a punto o para radiodifusión muy direccional.

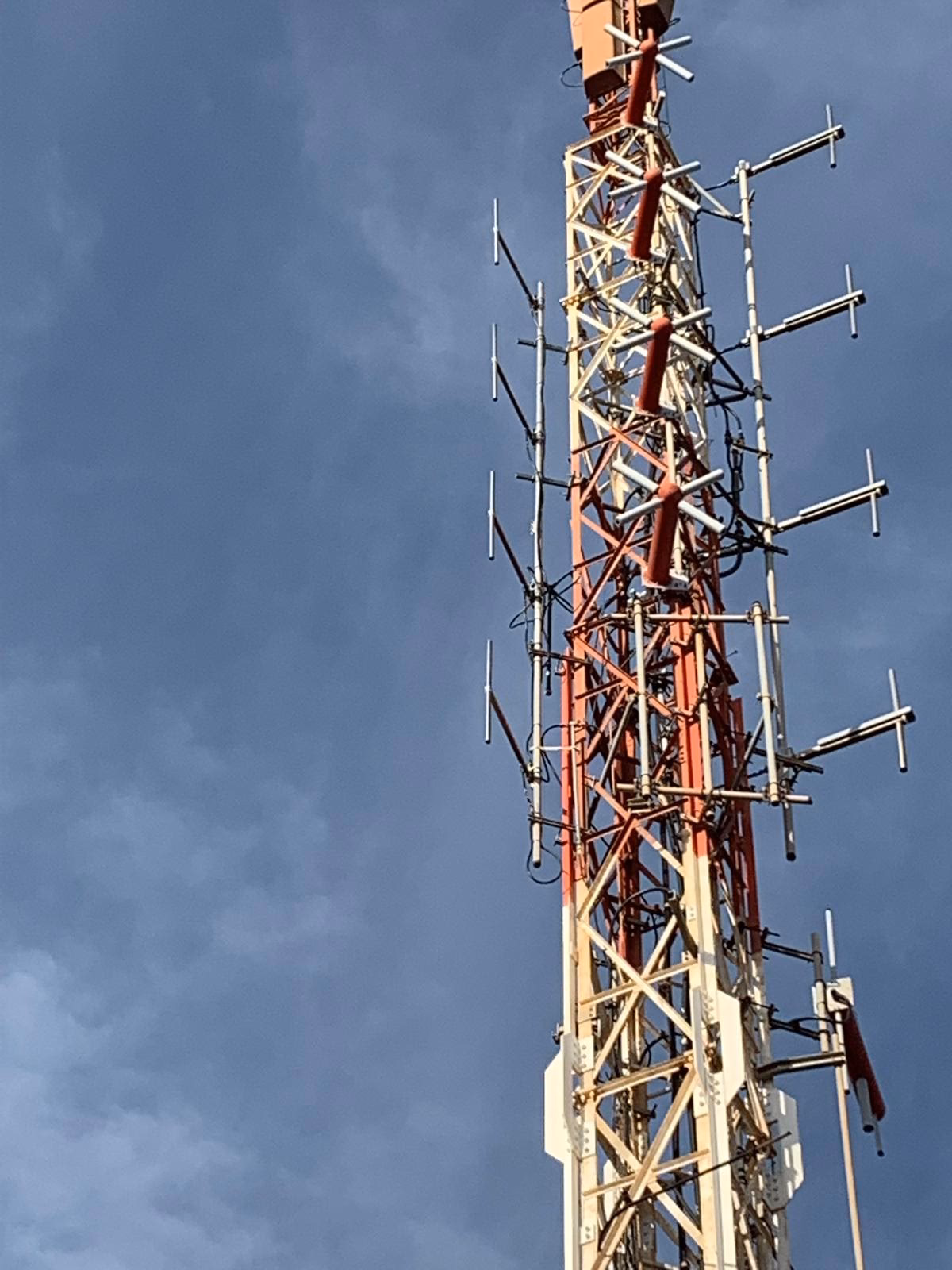

• Antenas de Panel: Son muy comunes en radiodifusión FM de alta potencia. Consisten en elementos radiantes (a menudo dipolos o bucles) montados sobre un panel reflector plano. Permiten construir arreglos con patrones de radiación específicos y alta ganancia.
• Antenas Circulares o Elípticas: Diseñadas para emitir polarización circular o elíptica, lo que puede ayudar a reducir los efectos de multicamino y mejorar la recepción en áreas urbanas o con obstáculos.

La polarización (la orientación del campo eléctrico de la onda) es otro aspecto importante. Las estaciones de FM pueden transmitir con polarización horizontal, vertical, circular o elíptica. La polarización circular es muy popular en FM porque permite una buena recepción con antenas de recepción tanto horizontales como verticales (como las de los radios de coche o portátiles).

La Importancia de la Ganancia y el Patrón de Radiación

Dos características clave de una antena son su ganancia y su patrón de radiación.

La ganancia de una antena es una medida de su eficiencia para dirigir la potencia de transmisión en una dirección particular en comparación con una antena isotrópica teórica (que radia uniformemente en todas direcciones). Una antena con alta ganancia concentra la energía en un haz más estrecho, lo que aumenta la intensidad de la señal en esa dirección, pero reduce la cobertura en otras. Las antenas omnidireccionales (que radian de manera uniforme en un plano horizontal) tienen menor ganancia que las direccionales, pero cubren un área más amplia.

El patrón de radiación es una representación gráfica de cómo la antena radia energía en diferentes direcciones. Para una estación de FM que quiere cubrir una ciudad, generalmente se desea un patrón omnidireccional en el plano horizontal, aunque factores geográficos pueden llevar a un patrón más direccional o conformado.

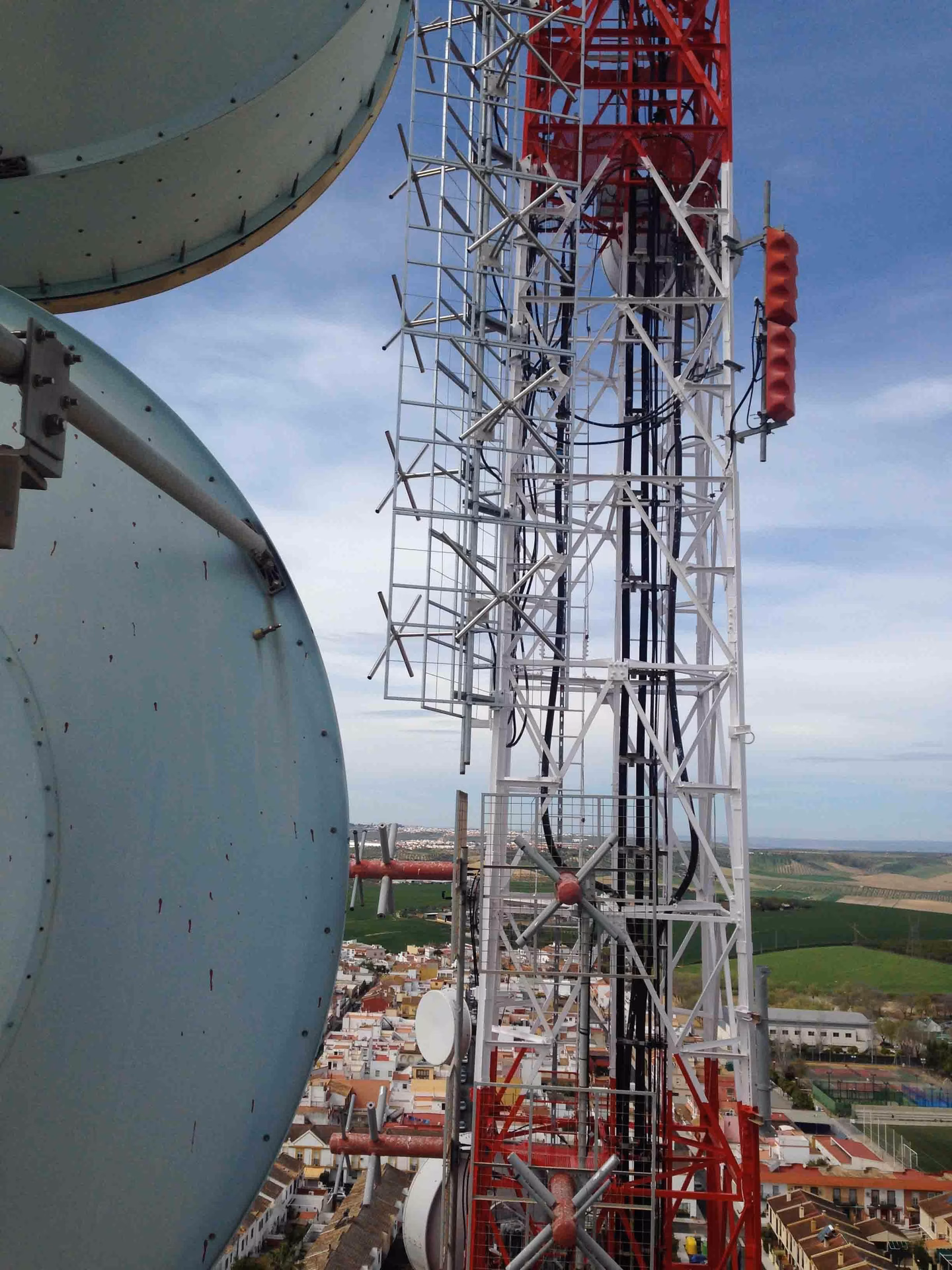

Ubicación y Altura: Factores Críticos

La efectividad de un sistema radiante FM no depende solo del diseño de la antena y la potencia del transmisor, sino enormemente de su ubicación. Una antena situada en un punto elevado, como la cima de una montaña o un edificio alto, tendrá una línea de visión más despejada y, por lo tanto, una cobertura mucho mayor que una antena a baja altura. La altura efectiva de la antena sobre el terreno circundante es uno de los factores más importantes para determinar el área de servicio de una estación de FM.

Además de la altura, el entorno inmediato también influye. Edificios altos, montañas y otros obstáculos pueden bloquear o reflejar las señales, creando "zonas de sombra" o problemas de multicamino (la señal llega por múltiples caminos debido a reflexiones, causando interferencia). Por ello, la planificación de la ubicación de la antena es un proceso complejo que implica estudios de propagación.

Sistemas Radiantes vs. Sistemas de Calefacción Radiante: Aclarando la Confusión

Como mencionamos al principio, el término "radiante" aparece en otros campos. El sistema radiante de calefacción o refrigeración que circulando un fluido calienta o enfría superficies para transferir calor por radiación es fundamentalmente diferente al sistema radiante de una estación de radio. La única similitud es el uso de la palabra "radiante" para describir un proceso de transferencia: calor en un caso, ondas electromagnéticas en el otro. No hay conexión tecnológica entre ellos.

¿Y "Radiante FM"?

Si has escuchado el nombre "Radiante FM", es importante entender que este es el nombre propio de una estación de radio, no una descripción de un tipo especial de sistema de transmisión. Al igual que otras estaciones de radio, una estación llamada "Radiante FM" utiliza un sistema radiante (compuesto por transmisor, línea de transmisión y antena) para enviar su señal al aire. El nombre simplemente identifica a esa emisora en particular.

La Importancia de un Sistema Radiante Eficiente

Un sistema radiante bien diseñado y mantenido es vital para el éxito de una estación de radio FM. Un sistema ineficiente puede significar una señal débil, cobertura limitada, interferencia con otras estaciones o incluso problemas legales si no cumple con las regulaciones técnicas. La inversión en una buena antena y su correcta instalación y mantenimiento asegura que la estación pueda llegar a su audiencia con la mejor calidad de señal posible.

Preguntas Frecuentes sobre Sistemas Radiantes en FM

Aquí respondemos algunas dudas comunes:

¿Puede una estación de FM tener múltiples sistemas radiantes?

Generalmente, una estación licenciada tiene un único sistema radiante principal para su área de servicio principal. Sin embargo, pueden existir sistemas de respaldo o sistemas para cubrir áreas muy específicas (como túneles), pero el sistema de transmisión principal se concentra en una ubicación y antena principal.

¿Afecta el clima al sistema radiante?

El sistema físico (la antena) está diseñado para resistir condiciones climáticas. Sin embargo, fenómenos como tormentas eléctricas pueden afectar la propagación de las ondas de radio o representar un riesgo para la infraestructura (rayos). La lluvia intensa puede atenuar ligeramente la señal, especialmente en frecuencias más altas, aunque el efecto es menos pronunciado en la banda de FM que en bandas superiores.

¿Por qué algunas estaciones FM se escuchan mejor que otras?

La calidad de la recepción depende de muchos factores: la potencia del transmisor de la estación, la eficiencia y altura de su sistema radiante, la distancia al transmisor, la geografía del terreno, los obstáculos en el camino de la señal y la calidad de tu propio receptor y antena de recepción.

¿Es lo mismo una antena de transmisión que una antena de recepción?

Son conceptualmente similares (ambas interactúan con ondas electromagnéticas), pero están diseñadas para propósitos opuestos. Una antena de transmisión está optimizada para irradiar energía eficientemente, mientras que una antena de recepción está optimizada para captar energía de las ondas que llegan y entregarla al receptor. A menudo, el diseño es recíproco, lo que significa que una buena antena para transmitir a una frecuencia también es una buena antena para recibir a esa misma frecuencia.

Conclusión

En el contexto de la radio FM, el sistema radiante es el conjunto esencial de equipos que permite a una estación enviar su señal al aire. Lejos de calentar o enfriar espacios, su función es la de convertir la energía eléctrica en ondas de radio y propagarlas. La antena, como parte fundamental de este sistema, es el elemento que literalmente hace que la señal "radie". Entender su función, los tipos existentes y la importancia de su ubicación es clave para comprender cómo funciona la magia de la radio que llega a nuestros dispositivos día a día.
