La Toma de Antena: TV, FM y Su Función Dual

Las tomas de antena, a menudo discretas en nuestras paredes, son componentes fundamentales de la infraestructura de entretenimiento en muchos hogares y lugares de trabajo. Aunque comúnmente las asociamos solo con la conexión del televisor, estas versátiles salidas murales tienen una función dual que a menudo pasa desapercibida: la de proporcionar también la señal para nuestra radio FM. Comprender su propósito y cómo funcionan nos ayuda a apreciar la ingeniería detrás de la simple acción de enchufar un cable.

Estas tomas son esencialmente puntos de acceso para las señales de radiodifusión que provienen de una antena exterior, ya sea terrestre o, en algunos casos, de satélite (aunque la información proporcionada se centra más en el concepto de 'antena', como una antena de tejado). Su diseño está pensado para recibir la señal captada por la antena y distribuirla limpiamente a través de un cableado interno hasta el punto exacto donde necesitamos conectar nuestro equipo. La conexión se realiza típicamente mediante un cable coaxial, un tipo de cable especialmente diseñado para transportar señales de alta frecuencia con mínima pérdida de calidad e interferencia.

¿Qué Son Exactamente las Tomas de Antena?

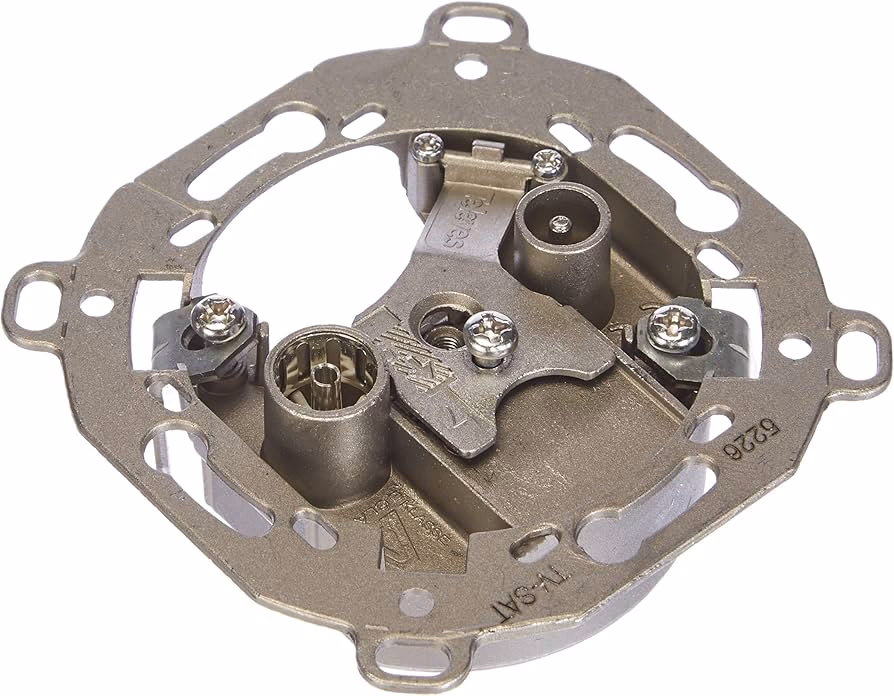

Conocidas también como tomas de TV o tomas de pared para antena, son dispositivos montados en la superficie de una pared que actúan como el extremo visible de un sistema de cableado de antena. Su propósito principal es permitir una conexión física y estable entre el cableado que viene de la antena (instalada generalmente en el tejado o exterior del edificio) y el dispositivo receptor, ya sea un televisor o un receptor de radio FM.

La característica más distintiva de estas tomas es su conector coaxial. Este tipo de conector, robusto y diseñado para un encaje seguro, asegura que la señal llegue al dispositivo con la mayor fidelidad posible. A diferencia de otros tipos de conexiones, el diseño coaxial, con su conductor central rodeado por un aislante y una malla conductora exterior (apantallamiento), es altamente efectivo para proteger la señal de interferencias electromagnéticas externas, garantizando así una imagen de TV nítida o un sonido de radio FM claro.

Además de su función técnica, las tomas de antena suelen incluir una placa embellecedora (también llamada placa de pared). Esta placa no solo oculta los cables y la instalación interna, sino que también proporciona un acabado estético que se integra con la decoración de la pared. Estas placas están disponibles en una variedad de materiales y colores, desde plásticos sencillos hasta acabados metálicos como el cromo, permitiendo elegir una opción que se adapte al estilo del interior.

La Función Dual: TV y FM

Aquí reside una de las funciones más útiles y menos conocidas por el público general. La misma toma de antena que utilizas para ver tus canales de televisión también puede proporcionar la señal para tu radio FM. Esto significa que, si tienes una antena exterior instalada capaz de recibir tanto señales de TV (generalmente UHF) como señales de radio FM (generalmente en la banda de VHF), el cableado interno puede llevar ambas señales hasta la misma toma de pared.

La toma actúa como un punto de distribución pasivo (o activo, dependiendo del tipo de instalación y si hay amplificadores intermedios, aunque la información proporcionada sugiere un sistema más básico donde la toma es un terminal). Al conectar tu televisor, accedes a la señal de TV. Al conectar un receptor de radio FM (siempre y cuando dicho receptor cuente con una entrada para cable coaxial de antena, lo cual es común en equipos de alta fidelidad o sintonizadores dedicados), accedes a la señal de FM. Es importante destacar que no todos los receptores de radio FM tienen este tipo de entrada; muchos radios portátiles o más sencillos utilizan una antena telescópica integrada. Sin embargo, para aquellos equipos diseñados para una conexión externa de antena, la toma de pared es la solución ideal.

La ventaja de usar la toma de antena para la radio FM es significativa. Las antenas exteriores, especialmente las diseñadas para captar señales de radio, suelen ser mucho más potentes y estar mejor ubicadas (en altura, lejos de obstáculos) que las antenas internas o telescópicas. Esto se traduce en una recepción de FM mucho más fuerte, estable y con menos ruido o interferencias, permitiéndote sintonizar una mayor cantidad de emisoras y disfrutar de una calidad de audio superior para tu música, noticias o programas favoritos.

Por lo tanto, esa toma de pared no es solo un "enchufe de TV"; es un punto de acceso a las señales de radiodifusión en general, incluyendo tanto la televisión como la radio FM, todo ello a través de una única infraestructura de cableado que proviene de la antena exterior.

Cómo Conectar Tus Dispositivos a la Toma de Antena

El proceso de conexión es bastante sencillo y estandarizado, gracias al uso del cable coaxial. Para conectar tu televisor o tu receptor de radio FM a la toma de antena de pared, necesitas un cable coaxial con los conectores adecuados en ambos extremos. El tipo de conector más común en Europa para tomas de antena y dispositivos es el conector coaxial tipo IEC (también conocido como conector " Belling-Lee"). Un extremo del cable se enchufa en la toma de pared, mientras que el otro extremo se conecta a la entrada de antena (marcada típicamente como "Antenna In", "RF In" o "Aerial") de tu televisor o receptor de radio FM.

Estos cables coaxiales están disponibles en diversas longitudes, lo que te permite conectar fácilmente un dispositivo que se encuentre a cierta distancia de la toma de pared. La elección de la longitud adecuada es importante para evitar tener un exceso de cable innecesario, que puede ser antiestético y, en teoría, introducir una mínima pérdida de señal, aunque en distancias cortas la diferencia es insignificante.

El cableado que proviene de la antena exterior se conecta a la parte trasera de la toma de pared. Esta conexión se realiza generalmente en una pequeña placa de circuito o terminales específicos en la parte posterior del mecanismo de la toma, antes de que se fije a la caja empotrada en la pared y se le coloque la placa embellecedora. Es la antena exterior (por ejemplo, una antena UHF para TV o una antena específica para FM/VHF) la que capta las señales del aire, las envía por el cable coaxial principal hasta la ubicación de la toma, y la toma de pared es el punto terminal donde estas señales se hacen accesibles para tus dispositivos.

Comprendiendo el Concepto de "Gang"

El término "gang", aunque es una palabra en inglés, se utiliza comúnmente en el contexto de mecanismos eléctricos y de telecomunicaciones para referirse al número de "mecanismos" o "entradas" que una placa de pared puede albergar. En el caso de las tomas de antena, el "número de gangs" indica cuántos conectores coaxiales individuales están presentes en una única placa embellecedora.

Por ejemplo:

• Una toma de antena "de 1 gang" o "single gang" tiene un solo conector coaxial en su placa. Permite conectar un único dispositivo (un televisor o un receptor de FM) a la vez a esa toma específica.
• Una toma de antena "de 2 gangs" o "double gang" tiene dos conectores coaxiales en la misma placa. Esto es útil si necesitas conectar dos dispositivos en la misma ubicación sin necesidad de usar un distribuidor externo. Por ejemplo, podrías conectar un televisor a un conector y un receptor de radio FM a otro, o dos televisores en habitaciones contiguas si el cableado trasero lo permite (aunque lo más común es que ambas tomas en una placa de 2 gangs compartan la misma señal de entrada del cable de antena principal, actuando como una especie de "T" o distribuidor pasivo integrado).

La elección entre una toma de 1 o 2 gangs dependerá de tus necesidades de conexión en un punto particular de la casa. Las tomas de 2 gangs ofrecen mayor flexibilidad en ubicaciones clave donde podría haber varios dispositivos que requieran señal de antena.

Beneficios de Usar Tomas de Antena para FM

El uso de la infraestructura de tomas de antena para la recepción de radio FM ofrece múltiples beneficios:

• Mejor Calidad de Señal: Las antenas exteriores están diseñadas para maximizar la captación de señales y minimizar el ruido. Al usar esta antena a través de la toma de pared, la señal que llega a tu receptor de FM es más fuerte y limpia que la que obtendrías con una antena telescópica o interna, resultando en un sonido más claro y libre de estática.
• Estabilidad de la Señal: Las antenas exteriores suelen estar fijas y menos susceptibles a movimientos accidentales que puedan degradar la señal, algo común con las antenas telescópicas internas. Esto proporciona una sintonización más estable, especialmente en áreas con señal débil.
• Mayor Alcance: Una antena exterior bien instalada puede captar señales de emisoras más lejanas que una antena interna, ampliando tu abanico de opciones de escucha.
• Estética y Orden: El cableado queda oculto dentro de la pared, y la conexión a la toma es limpia y discreta. Esto evita tener cables sueltos o antenas telescópicas antiestéticas cerca de tu equipo de audio.
• Conveniencia: Si ya tienes la infraestructura de antena para TV, la capacidad de obtener también la señal de FM a través de la misma toma es una conveniencia adicional sin coste ni instalación extra (siempre que la antena exterior sea adecuada para FM).

Preguntas Frecuentes Sobre las Tomas de Antena FM/TV

Aquí respondemos algunas dudas comunes relacionadas con estas útiles tomas de pared:

¿La toma de antena siempre proporciona señal de FM?
Sí, si la antena exterior conectada a esa toma es capaz de recibir señales de la banda de FM (VHF) además de las de TV (UHF), y el cableado está correctamente instalado, la toma de pared hará accesible ambas señales.

¿Necesito un cable especial para conectar mi radio FM a la toma?
Necesitas un cable coaxial con los conectores adecuados (generalmente tipo IEC) para la entrada de antena de tu radio FM y para la toma de pared. Es el mismo tipo de cable que se usa para conectar un televisor, pero asegúrate de que tu radio FM tenga una entrada de antena coaxial.

¿Puedo conectar mi televisor y mi radio FM a la misma toma al mismo tiempo?
Si tienes una toma de 2 gangs (dos conectores), sí, puedes conectar un dispositivo a cada conector. Si solo tienes una toma de 1 gang, necesitarías un pequeño distribuidor o "splitter" coaxial externo para dividir la señal y conectar ambos dispositivos, aunque esto puede introducir una pequeña pérdida de señal.

Mi radio FM solo tiene una entrada para antena de hilo, ¿puedo usar la toma de pared?
No directamente. La toma de pared es para conexiones coaxiales. Necesitarías un adaptador específico de coaxial (IEC) a la conexión que use tu radio (a menudo terminales de tornillo o un conector diferente). Sin embargo, la efectividad de tal adaptación puede variar.

¿Qué tipo de antena exterior necesito para recibir buena señal de FM a través de la toma de pared?
Idealmente, una antena que esté diseñada para captar señales en la banda de VHF, que es donde se emite la radio FM. Muchas antenas combinadas (UHF/VHF) para TV terrestre también sirven bien para FM. La ubicación y orientación de la antena exterior son cruciales para una buena recepción.

¿La calidad del cable coaxial importa?
Sí, un cable coaxial de buena calidad (con buen apantallamiento) ayuda a minimizar la pérdida de señal y la interferencia, asegurando que la señal captada por la antena llegue a tu dispositivo de la manera más pura posible.

Más Allá de la Conexión: El Rol de la Toma en el Sistema

Aunque la toma de pared parece un simple punto de conexión, es el terminal clave de un sistema más amplio que comienza en la antena exterior. La antena capta las débiles señales de radiofrecuencia que viajan por el aire. Estas señales, que contienen la información de los canales de televisión y las emisoras de radio FM, son convertidas en impulsos eléctricos que viajan por el cable coaxial principal.

Este cable coaxial principal, a menudo grueso y robusto, recorre desde la antena hasta el interior del edificio. En instalaciones más grandes o complejas, puede haber amplificadores de señal para compensar las pérdidas a lo largo del cableado extenso o distribuidores ("splitters") para llevar la señal a múltiples puntos de toma en diferentes habitaciones. Sin embargo, en un sistema básico, el cable de la antena va directamente a la parte trasera de la toma de pared.

La toma de pared, en su diseño más fundamental, es un adaptador físico que permite conectar el conector del cable que viene de la antena a un conector estándar accesible desde el exterior. Los terminales en la parte trasera de la toma son donde se fija el conductor central y la malla de apantallamiento del cable de antena principal. Es vital que esta conexión trasera esté bien hecha para asegurar una buena transmisión de la señal y mantener la integridad del apantallamiento, que es crucial para evitar que ruidos externos (como los generados por electrodomésticos o cables eléctricos cercanos) degraden la señal.

El diseño de la toma asegura que, a pesar de esta conexión interna, el usuario final solo vea y utilice el conector estándar en la placa frontal, haciendo que la conexión de los dispositivos sea limpia y sencilla. La placa embellecedora, atornillada a la caja empotrada en la pared, sujeta el mecanismo interno de la toma y proporciona el acabado visual.

En resumen, la toma de antena es mucho más que un simple enchufe. Es el punto de interfaz final de un sistema de recepción de señales, cuidadosamente diseñado para proporcionar acceso confiable tanto a la televisión como a la radio FM, permitiendo a los usuarios disfrutar de una amplia gama de contenido de radiodifusión con la mejor calidad posible que la señal de la antena permita.

Conclusión

La humilde toma de antena en tu pared desempeña un papel esencial en llevar el mundo del entretenimiento y la información a tu hogar. Aunque su función más conocida es la de proporcionar señal para el televisor, su capacidad para ofrecer también la señal de radio FM desde la misma infraestructura de antena es una característica valiosa que a menudo se pasa por alto. Utilizando un simple cable coaxial, estas tomas te permiten conectar tanto tu TV como, si tu equipo lo permite, tu radio FM, aprovechando la potencia y claridad de una antena exterior.

Desde su diseño funcional con conectores coaxiales y placas embellecedoras, hasta la conveniencia que ofrecen al consolidar el acceso a múltiples señales en un punto de pared limpio y ordenado, las tomas de antena son un componente clave en cualquier sistema de radiodifusión doméstica bien configurado. Entender su función dual y cómo utilizarlas te permite maximizar el potencial de tu sistema de antena, disfrutando de una mejor calidad tanto en tus programas de televisión como en tus emisoras de radio FM favoritas.
