Cuando se trata de mejorar la recepción de señales de radio o televisión, una de las preguntas más comunes es sobre el alcance de la antena. En este sentido, las antenas Yagi se destacan como una solución potente y direccional, diseñadas para captar señales a distancias considerables y en entornos de recepción que podrían ser desafiantes para otros tipos de antenas.
Se ha demostrado que estas antenas, incluso en versiones interiores amplificadas, son capaces de proporcionar acceso a redes y televisión local en calidad 1080 HD. Están hechas específicamente para entornos de recepción difíciles, superando a menudo el rendimiento de antenas de TV de otros fabricantes. No hay razón para conformarse con una imagen de menor calidad o menos canales cuando la tecnología de la antena Yagi puede ayudarte a aprovechar al máximo las capacidades de tu televisor.
¿Qué es Exactamente una Antena Yagi?

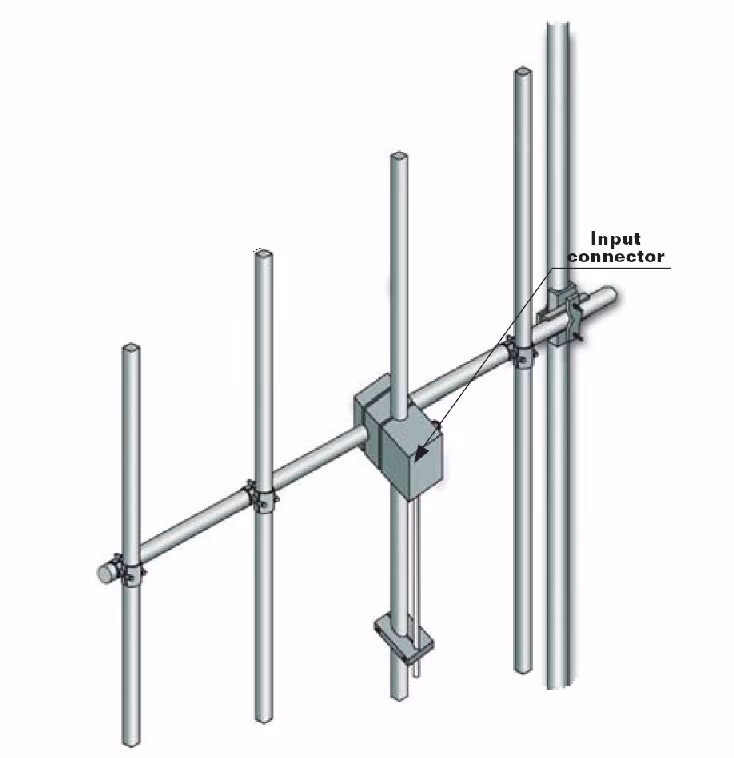

La antena Yagi, cuyo nombre completo es Yagi–Uda, es un tipo de antena direccional inventada en Japón. Su estructura es muy característica y funcional. Consiste típicamente en un elemento largo que actúa como brazo o mástil (el "boom"), sobre el cual se montan varios elementos más cortos dispuestos perpendicularmente. Estos elementos, generalmente varillas delgadas y paralelas, tienen una longitud aproximada de media longitud de onda.
Los elementos se dividen en tres tipos clave:
- Un único elemento activo o "alimentado" (driven element), que suele ser un dipolo o un dipolo plegado, y es el único elemento conectado eléctricamente a la línea de transmisión (el cable que va al televisor o equipo de radio).
- Uno o más "directores" (directors), situados delante del elemento alimentado. Estos elementos son ligeramente más cortos que el elemento alimentado.
- Uno o más "reflectores" (reflectors), situados detrás del elemento alimentado. Los reflectores son ligeramente más largos que el elemento alimentado.
Los elementos parasitarios (directores y reflectores) no están conectados a la línea de transmisión; su función es pasiva, recibiendo energía del elemento alimentado y reradiándola para modificar el patrón de radiación general de la antena. La separación típica entre los elementos varía, pero suele estar entre 1/10 y 1/4 de una longitud de onda.
¿Cómo Funcionan las Antenas Yagi? Principio de Operación
El funcionamiento de una antena Yagi se basa en el principio de amplificación de ondas y la interferencia constructiva y destructiva. El elemento alimentado irradia energía de radiofrecuencia. Esta energía induce corrientes en los elementos parasitarios (directores y reflectores) cercanos. Estos elementos, a su vez, actúan como radiadores pasivos, reemitiendo la energía que reciben.
La clave está en la longitud ligeramente diferente de los directores y reflectores en comparación con la longitud de media longitud de onda del elemento alimentado, y en su espaciado relativo. Estas diferencias hacen que la corriente inducida en los elementos parasitarios tenga una fase particular en relación con la señal incidente del elemento alimentado.
En términos simplificados, los directores (siendo más cortos) tienen una reactancia capacitiva que hace que la fase de su corriente se adelante con respecto al campo incidente. Cuando esta energía es reradiada, y considerando el retardo de propagación entre los elementos, las ondas reemitidas por los directores se suman de manera constructiva con la onda original del elemento alimentado en la dirección "hacia adelante" (la dirección donde están los directores). Esto refuerza la señal en esa dirección.
Por otro lado, el reflector (siendo más largo) tiene una reactancia inductiva que hace que la fase de su corriente se retrase. La energía reradiada por el reflector interfiere de manera destructiva con la onda original del elemento alimentado en la dirección "hacia adelante". Visto desde la dirección "hacia atrás" (detrás del reflector), las ondas se suman constructivamente, pero el diseño general busca minimizar la radiación en esta dirección.
El efecto neto de esta interacción compleja entre el elemento alimentado y los elementos parasitarios es la creación de un patrón de radiación fuertemente unidireccional. La mayor parte de la energía se concentra en un haz estrecho en la dirección de los directores, lo que resulta en una mayor ganancia en esa dirección y una ganancia mucho menor en otras direcciones.
La ganancia de la antena Yagi aumenta significativamente con el número de directores añadidos. Sin embargo, solo se utiliza normalmente un reflector, ya que la mejora de la ganancia con reflectores adicionales es pequeña. Se han construido antenas Yagi con 40 directores o más para lograr ganancias muy altas.
Es importante entender que la interacción entre los elementos es compleja y no se limita a la simple suma de ondas en el campo lejano. Los elementos parasitarios colocados cerca del elemento alimentado interactúan con su campo cercano, modificando incluso la impedancia del propio elemento alimentado. Un análisis completo requiere considerar las impedancias mutuas entre los elementos. La impedancia de punto de alimentación del elemento alimentado se ve reducida por la presencia de los elementos parasitarios. Por esta razón, a menudo se utilizan dipolos plegados como elemento alimentado, ya que tienen una resistencia de radiación más alta que se reduce al rango típico de 50 a 75 ohmios mediante el acoplamiento con los elementos parasitarios.

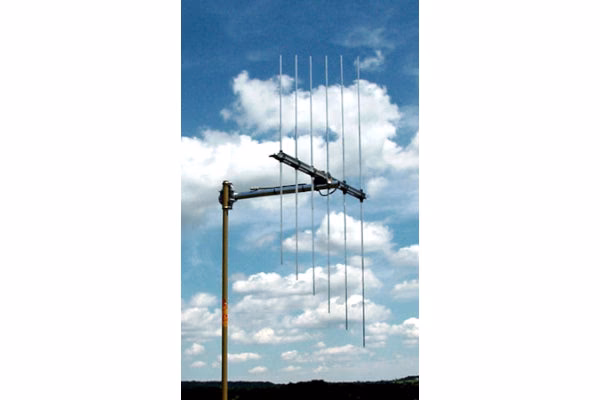

El Alcance Real de una Antena Yagi
Determinar un alcance exacto en kilómetros para una antena Yagi es complicado, ya que depende de muchos factores, no solo de la antena en sí. Sin embargo, la naturaleza direccional y la alta ganancia de la Yagi le permiten ser efectiva a distancias mayores que las antenas omnidireccionales o con menor ganancia, especialmente para la recepción de señales terrestres.
Según la información proporcionada, un modelo específico de antena Yagi exterior lanzado en 2020 afirma poder "llegar a la señal hasta 200 millas" (aproximadamente 320 kilómetros). No obstante, esta cifra viene con una calificación crucial: "depende de tu distancia desde la torre de señal más cercana, las obstrucciones entre tu casa y la torre de señal".
Esto resalta que el alcance efectivo está limitado por:
- La Potencia del Transmisor: La fuerza de la señal emitida por la torre de radiodifusión o estación base.
- La Distancia a la Fuente: Cuanto más lejos estés, más débil será la señal.
- Obstáculos: Edificios, montañas, árboles y otros objetos pueden bloquear o atenuar la señal. Las antenas Yagi exteriores, al estar en el exterior, a menudo tienen una línea de visión más clara que las interiores, lo que mejora su rendimiento.
- La Altura de la Antena: Colocar la antena más alta reduce las obstrucciones.
- La Sensibilidad del Receptor: La capacidad de tu televisor o equipo de radio para procesar señales débiles.
- La Ganancia de la Antena: Una Yagi con mayor ganancia puede captar señales más débiles que una con menor ganancia. La ganancia aumenta con el número de directores.
- El Entorno de Recepción: Las Yagi están diseñadas para entornos difíciles, donde la señal puede ser débil o con mucha interferencia. La amplificación integrada en algunos modelos (como la antena interior mencionada) ayuda a mejorar la recepción en estas condiciones.
Por lo tanto, si bien una Yagi tiene el potencial de alcanzar distancias considerables (incluso las 200 millas teóricas en condiciones ideales para un modelo específico), su alcance práctico varía enormemente según el escenario de uso. Su principal ventaja es la capacidad de "enfocarse" en la dirección de la fuente de señal deseada, maximizando la energía recibida de esa dirección y minimizando la interferencia de otras direcciones, lo que se traduce en una recepción más estable y fuerte, incluso si la señal es débil.
¿Dónde se Utilizan Comúnmente las Antenas Yagi?
Gracias a su direccionalidad y capacidad de alta ganancia, las antenas Yagi se utilizan en una variedad de aplicaciones donde se necesita una comunicación o recepción de señal eficiente en una dirección específica:
- Recepción de Televisión Terrestre: Este es uno de sus usos más extendidos, especialmente en áreas rurales o suburbanas alejadas de las torres de transmisión, o en áreas urbanas con muchos obstáculos. Permiten recibir canales HD locales (como 4K, 1080P, 1080i, 720p), incluyendo noticias locales, ABC, CBS, NBC, PBC, Fox, y programas de comedia, infantiles, deportivos, etc., sin necesidad de servicios de cable. Son particularmente efectivas para captar señales VHF y UHF.
- Entornos de Recepción Difíciles: Como se mencionó, su diseño las hace ideales para situaciones donde otras antenas fallan.
- Radioafición (Ham Radio): Los radioaficionados las usan comúnmente para comunicaciones de larga distancia debido a su ganancia y direccionalidad.
- Comunicación Punto a Punto: En enlaces de comunicación inalámbrica donde se necesita enviar o recibir una señal entre dos puntos fijos.
- Aplicaciones WiFi: Aunque no es su uso más tradicional en el hogar, existen antenas Yagi diseñadas para mejorar la conexión WiFi en una dirección específica, útil para enlaces de larga distancia o para enfocar la señal hacia una zona particular.
Su diseño exterior, a menudo descrito como resistente a la intemperie, con material duradero, protección contra rayos y resistencia al viento fuerte y la lluvia, las hace adecuadas para la instalación en tejados o mástiles, donde pueden tener una línea de visión más clara hacia la fuente de señal.
Diseño y Cálculo de Ganancia en Antenas Yagi
El diseño de una antena Yagi óptima no es una tarea sencilla. No existen fórmulas simples que relacionen directamente los parámetros físicos (longitud y espaciado de los elementos, diámetro de las varillas) con las características de rendimiento deseadas (ganancia, impedancia de entrada, ancho de banda). Las relaciones son complejas debido a la interacción mutua entre los elementos.
El proceso de diseño a menudo implica análisis iterativos o simulaciones por computadora, ajustando los parámetros y calculando el rendimiento hasta optimizar la ganancia u otras características, a veces bajo ciertas restricciones (como el ancho de banda deseado). Dado que una antena Yagi de 'n' elementos tiene 2n-1 parámetros ajustables, esto puede ser laborioso. Históricamente y en la práctica, el diseño a menudo ha sido empírico, basado en prueba y error, partiendo de diseños existentes y modificándolos.
Una referencia conocida son los diseños básicos y procedimientos publicados por la Oficina Nacional de Estándares de EE. UU. (NBS), a veces llamados "Yagis NBS", que proporcionan puntos de partida basados en mediciones.
El ancho de banda de una antena Yagi en su forma básica es relativamente estrecho (2-3% de la frecuencia central). Para aplicaciones que requieren un ancho de banda más amplio, como la televisión terrestre que cubre porciones significativas de las bandas VHF y UHF, se pueden usar reflectores trigonales, conductores de mayor diámetro o el uso de "trampas" (traps).
El uso de "trampas" permite que una antena Yagi opere en múltiples bandas de frecuencia. Una trampa consiste en un circuito LC (inductor-capacitor) paralelo insertado en puntos específicos a lo largo de cada elemento. A frecuencias más altas, la trampa crea una ruptura eléctrica, haciendo que el elemento resuene como si fuera más corto (aproximadamente media longitud de onda para esa banda). A frecuencias más bajas, la trampa actúa principalmente como un inductor, y el elemento completo (incluida la inductancia de la trampa) resuena cerca de media longitud de onda para esa banda inferior. Así, se puede diseñar una antena para ser resonante en dos o tres bandas diferentes (antena "tribanda"). Esto es práctico para radioaficionados con torres limitadas, pero las trampas tienen desventajas: reducen el ancho de banda dentro de cada banda, disminuyen la eficiencia eléctrica y añaden consideraciones mecánicas (carga de viento, entrada de agua/insectos).
En cuanto al cálculo de la ganancia, la información proporcionada describe un método particular para *estimarla* que parece basarse en dimensiones físicas: "Para el cálculo de la ganancia se estima la longitud de la antena después de haber incorporado un elemento director, es decir se toma en consideración la distancia de separación entre el reflector y el elemento radiante, y entre el conductor y los directores y se suman ambas distancias." Es importante notar que esta descripción se refiere a una *estimación* basada en distancias, no a un cálculo de ganancia en unidades de decibelios (dBi o dBd), que es la forma estándar de medir la ganancia de una antena. Esta forma de "calcular" la ganancia tal como se describe en el texto parece ser una simplificación o una métrica interna específica para ese contexto, y no el método general de cálculo de ganancia en ingeniería de antenas.
Características Adicionales
Muchos modelos de antenas Yagi, especialmente los diseñados para uso exterior, están construidos para resistir los elementos. Cuentan con materiales duraderos y un diseño robusto protegido contra rayos, capaz de soportar viento y lluvia fuertes. Esto asegura un rendimiento fiable a largo plazo, incluso en condiciones climáticas adversas.
Tabla Comparativa: Antena Dipolo vs. Antena Yagi
Para entender mejor las ventajas de una antena Yagi, podemos compararla con una antena dipolo simple, que a menudo sirve como el elemento alimentado dentro de una Yagi:
| Característica | Antena Dipolo Genérica (Sola) | Antena Yagi Típica |
|---|---|---|
| Direccionalidad | Generalmente bidireccional (irradia en dos direcciones opuestas) | Fuertemente unidireccional (irradia principalmente en una dirección) |
| Ganancia | Baja (sirve como referencia, 0 dBd o 2.15 dBi teóricos) | Alta (significativamente mayor que un dipolo solo, aumenta con elementos) |
| Elementos Parasitarios | No tiene | Sí (Reflector(es) y Director(es)) |
| Enfoque de Señal | No enfoca la señal en una dirección específica | Enfoca la señal en un haz estrecho, mejorando la recepción/transmisión en esa dirección |
| Complejidad | Simple | Más compleja (requiere múltiples elementos y espaciamiento preciso) |
| Uso Común (TV) | Puede usarse, pero menos efectiva en áreas de baja señal | Ideal para áreas de baja señal o con interferencia, al "apuntar" a la torre |
Preguntas Frecuentes sobre Antenas Yagi
Aquí respondemos algunas preguntas comunes basadas en la información disponible:
¿Puedo usar una antena Yagi en interiores?
Sí, la información proporcionada menciona una "innovadora antena interior amplificada" de tipo Yagi, diseñada para entornos de recepción difíciles.
¿Qué tipo de canales puedo esperar recibir con una antena Yagi para televisión?
Una antena Yagi diseñada para TV terrestre puede recibir canales HD como 4K, 1080P, 1080i y 720p. Esto incluye noticias locales y cadenas importantes como ABC, CBS, NBC, PBC, Fox, así como programas de comedia, infantiles, deportivos, etc.
¿Las antenas Yagi exteriores son resistentes a la intemperie?
Sí, los modelos exteriores de Yagi suelen tener un rendimiento actualizado al aire libre. Están construidas con materiales duraderos, protegidas contra rayos y diseñadas para evitar el daño por viento fuerte y lluvia intensa.
¿Cómo se puede aumentar la ganancia de una antena Yagi?
La ganancia de una antena Yagi aumenta con el número de elementos directores que se añaden al diseño.
Según la información, ¿cómo se estima la ganancia de una antena Yagi?
Según la descripción proporcionada, la ganancia se estima considerando la longitud de la antena después de añadir un director, tomando en cuenta la distancia de separación entre el reflector y el elemento radiante, y entre el conductor (elemento radiante) y los directores, y sumando estas distancias. (Nota: Este es un método de estimación descrito en el texto, diferente a la medición estándar de ganancia en dB).
¿Las antenas Yagi funcionan para aplicaciones WiFi?
Sí, la información menciona que las antenas Yagi se utilizan para aplicaciones WiFi, aprovechando su capacidad para recibir y transmitir señales de manera eficiente en una dirección específica para comunicaciones de larga distancia.
En resumen, una antena Yagi es una herramienta poderosa para la recepción de señales direccionales. Su ganancia superior y su diseño unidireccional la hacen ideal para captar señales débiles o distantes, ofreciendo una mejora notable en la calidad y cantidad de canales recibidos, especialmente en el caso de la televisión terrestre HD.
