Componentes Esenciales de un Radiador

Los radiadores son dispositivos fundamentales en nuestra vida diaria, aunque a menudo pasen desapercibidos. Su función principal es la transferencia de calor, actuando como intercambiadores térmicos que permiten disipar o emitir energía en forma de calor. Los encontramos en una variedad de aplicaciones, desde mantener la temperatura óptima del motor de un vehículo hasta proporcionar un ambiente cálido y confortable en nuestros hogares. Comprender qué componentes forman un radiador es clave para entender cómo operan estos sistemas vitales de gestión térmica.

Radiadores en Automóviles: El Corazón del Sistema de Refrigeración

En el contexto automotriz, el radiador es una pieza central del sistema de enfriamiento del motor. Su misión es evitar el sobrecalentamiento, permitiendo que el motor funcione de manera eficiente a su temperatura ideal. El funcionamiento se basa en hacer circular un fluido refrigerante que absorbe el calor del motor y lo disipa al aire exterior a través del radiador.

Partes Principales de un Radiador de Coche

Un radiador de coche típico está compuesto por varias partes esenciales que trabajan conjuntamente:

• Depósitos (o Tanques): Generalmente hay dos depósitos, uno superior (entrada) y uno inferior (salida), fabricados comúnmente de metal o plástico. El refrigerante caliente del motor ingresa por el depósito superior y, una vez enfriado, sale por el inferior de regreso al motor.
• Núcleo: Esta es la parte principal del radiador donde ocurre la transferencia de calor. Está formado por una red de tubos delgados (hechos de cobre, latón o aluminio) por los que circula el refrigerante caliente. Estos tubos están rodeados por numerosas aletas finas de metal (generalmente aluminio o cobre), que aumentan enormemente la superficie de contacto con el aire, facilitando así la disipación del calor. El diseño en panal de abeja o las múltiples filas de tubos maximizan esta superficie.
• Tapón del Radiador (o Tapa de Presión): Este componente es crucial para mantener el sistema de enfriamiento presurizado. Un sistema presurizado eleva el punto de ebullición del refrigerante, permitiendo que el motor opere a temperaturas más altas sin que el fluido hierva. El tapón contiene una válvula de alivio que libera el exceso de presión si esta supera un límite seguro. También puede tener una válvula de vacío para permitir que el sistema recupere líquido del vaso de expansión al enfriarse.

Componentes Relacionados del Sistema de Refrigeración Automotriz

El radiador no trabaja solo. Forma parte de un sistema complejo que incluye otros componentes vitales:

• Mangueras del Radiador: Son conductos de goma reforzada que conectan el radiador al motor, permitiendo el flujo del refrigerante caliente hacia el radiador y el refrigerante enfriado de regreso al motor.
• Bomba de Agua: Generalmente de tipo centrífugo y accionada por el motor (mediante una correa) o, en algunos casos, eléctrica. Su función es impulsar el refrigerante a través de todo el sistema de enfriamiento, asegurando una circulación constante.
• Termostato: Una válvula controlada por la temperatura que regula el flujo de refrigerante hacia el radiador. Cuando el motor está frío, el termostato permanece cerrado (o casi cerrado), haciendo que el refrigerante circule solo dentro del motor para alcanzar rápidamente su temperatura de funcionamiento óptima. Una vez que se alcanza esta temperatura, el termostato se abre, permitiendo que el refrigerante pase por el radiador para enfriarse y mantener la temperatura constante.
• Ventilador: Ayuda a forzar el paso del aire a través del radiador, especialmente cuando el vehículo se mueve a bajas velocidades o está detenido (por ejemplo, en tráfico). Puede ser accionado directamente por el motor (a menudo a través de un embrague viscoso) o ser eléctrico, controlado por el termostato o la unidad de control del motor.
• Vaso de Expansión (o Depósito de Reserva): Un recipiente adicional conectado al sistema de enfriamiento. Absorbe el aumento de volumen del refrigerante cuando se calienta y se expande bajo presión. Cuando el sistema se enfría, el refrigerante se contrae y puede ser succionado de vuelta al radiador principal.
• Calefactor del Habitáculo: Aunque no forma parte del radiador principal del motor, el sistema de calefacción del interior del coche utiliza un pequeño radiador (conocido como núcleo del calefactor) que aprovecha el calor del refrigerante del motor para calentar el aire que entra en el habitáculo. Encender la calefacción al máximo puede ayudar a disipar calor adicional en caso de sobrecalentamiento del motor.

El Refrigerante: El Fluido Crucial

Dentro de los radiadores de coche circula el refrigerante del motor. Este líquido suele ser una mezcla de agua y anticongelante (basado comúnmente en etilenglicol o propilenglicol) con aditivos anticorrosivos. El anticongelante es esencial en climas fríos para evitar que el líquido se congele y cause daños al sistema, pero también eleva el punto de ebullición y protege contra la corrosión, lo que lo hace fundamental en cualquier clima y estación, especialmente con motores modernos construidos con diferentes metales como aluminio y hierro fundido.

Radiadores de Calefacción: Confort en el Hogar

En sistemas de calefacción central de edificios, los radiadores son los emisores de calor que calientan las estancias. Reciben agua caliente (o vapor o aceite térmico) de una caldera y transfieren ese calor al aire circundante.

Partes de un Radiador de Calefacción

Aunque su función es opuesta (emitir calor en lugar de disiparlo del motor), comparten el principio de transferencia térmica. Sus componentes clave incluyen:

• Cuerpo del Radiador: La estructura principal, a menudo hecha de acero, aluminio o hierro fundido, diseñada con paneles, tubos o aletas para maximizar la superficie de emisión de calor.
• Válvula: Controla el flujo de agua caliente que entra al radiador. Puede ser manual (se ajusta girándola) o termostática (se ajusta automáticamente según la temperatura ambiente deseada, a menudo mediante un cabezal termostático).
• Detentor: Utilizado principalmente en sistemas monotubo, donde el agua caliente circula por una única tubería pasando por varios radiadores en serie. El detentor permite regular el flujo de agua a través de un radiador específico sin afectar significativamente el flujo en el resto del circuito.
• Purgador: Un pequeño tornillo o válvula en la parte superior del radiador que permite liberar el aire atrapado en el sistema. El aire acumulado impide la circulación adecuada del agua caliente y reduce la eficiencia del radiador, causando puntos fríos. Purgar es un mantenimiento esencial. Puede ser manual o automático.
• Conectores o Juntas: Piezas que unen el radiador a las tuberías del sistema de calefacción.
• Reducciones: Accesorios para conectar tuberías de diferentes diámetros si es necesario.
• Tapón de Vaciado: Una pieza que permite drenar el agua del radiador, útil para mantenimiento o reparaciones.
• Soportes: Elementos de fijación que aseguran el radiador a la pared, garantizando su estabilidad.
• Embellecedores o Plafones: Cubiertas o accesorios estéticos que ocultan las conexiones y tuberías, mejorando la apariencia y facilitando la limpieza.

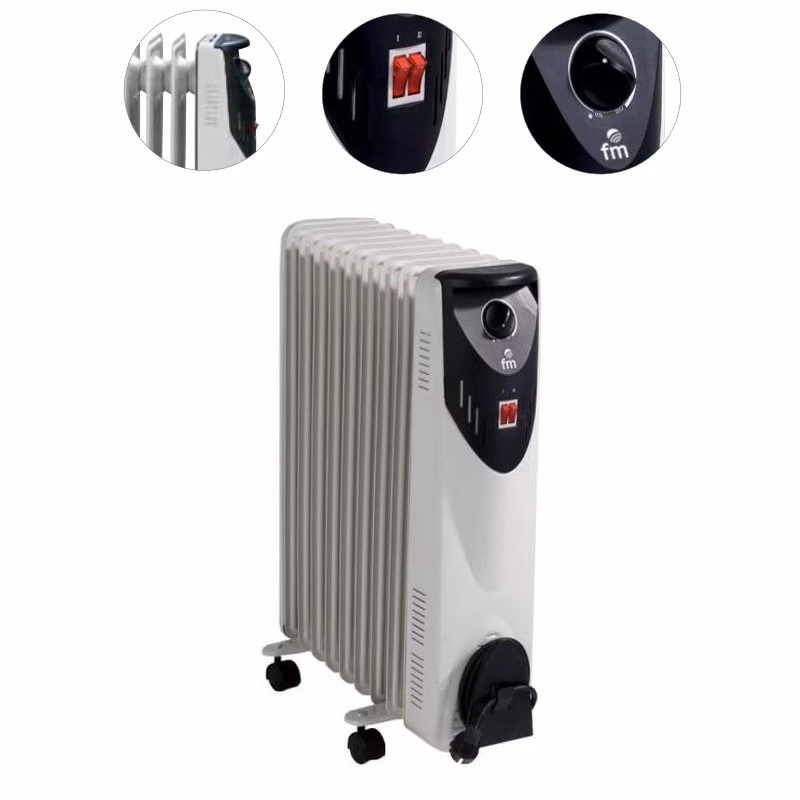

Radiadores Eléctricos: Emisores Térmicos

Los radiadores eléctricos, también conocidos como emisores térmicos, son aparatos autónomos que calientan una estancia utilizando electricidad. No forman parte de un sistema centralizado de agua caliente como los radiadores tradicionales.

Tipos Comunes de Radiadores Eléctricos

Su funcionamiento varía:

• Radiadores de Fluido: Contienen un fluido caloportador (aceite térmico, por ejemplo) que se calienta mediante una resistencia eléctrica. El calor se transfiere al fluido y luego al cuerpo del radiador, que lo emite al ambiente. Suelen mantener el calor durante más tiempo una vez apagados.
• Radiadores Secos (o de Elemento Seco): Calientan el aire directamente mediante una resistencia eléctrica, a menudo aleteada para aumentar la superficie de contacto con el aire. Calientan más rápido pero también se enfrían más rápido al apagarse.

Estos radiadores suelen incluir termostatos eléctricos para controlar la temperatura y, a veces, temporizadores o programadores.

Consideraciones Clave en la Instalación

Independientemente del tipo de radiador, una instalación correcta es vital para su rendimiento y seguridad:

• Alineación y Nivelación: Asegurarse de que el radiador esté correctamente alineado y nivelado es fundamental para el flujo eficiente del fluido (agua o refrigerante) y para evitar tensiones innecesarias en las conexiones.
• Sistema de Cierre y Presión: Antes de trabajar en un sistema de calefacción o refrigeración, es imprescindible apagarlo y asegurarse de que la presión sea la adecuada o nula si se va a abrir el circuito. Esto previene accidentes.
• Conexiones y Tuberías: Utilizar materiales de alta calidad y selladores adecuados (como cinta de teflón) en las roscas es crucial para garantizar conexiones herméticas y evitar fugas.
• Apriete Correcto: Apretar válvulas y conexiones con la fuerza justa, sin excederse para no dañar las piezas.
• Purga (en radiadores de agua/refrigerante): Eliminar el aire atrapado después de la instalación o el mantenimiento es esencial para un funcionamiento eficiente y uniforme.
• Ajustes Finales: Configurar termostatos, válvulas o cabezales termostáticos según las necesidades de temperatura.

Comparativa Rápida: Radiador de Coche vs. Radiador de Calefacción

Aunque ambos transfieren calor, sus componentes y propósito difieren:

Preguntas Frecuentes sobre Radiadores

¿Por qué es importante purgar un radiador de calefacción?

Purgar un radiador de calefacción es vital para liberar el aire que se acumula en su interior. El aire impide que el agua caliente circule correctamente, lo que resulta en zonas frías en el radiador y una emisión de calor ineficiente. Liberar el aire permite que el agua caliente llene todo el radiador, asegurando un calentamiento uniforme y eficiente.

¿Qué tipo de líquido debo usar en el radiador de mi coche?

Debes usar el refrigerante o anticongelante especificado por el fabricante de tu vehículo. Generalmente, es una mezcla de agua destilada y etilenglicol o propilenglicol, con aditivos anticorrosivos. Usar solo agua puede ser perjudicial a largo plazo debido a la corrosión y el punto de ebullición más bajo.

¿Qué pasa si el nivel de refrigerante en mi coche es bajo?

Un nivel bajo de refrigerante puede provocar que el motor se sobrecaliente, ya que no hay suficiente fluido para absorber y disipar el calor generado. Esto puede causar daños graves y costosos al motor, como la rotura de la junta de culata o la deformación de componentes.

¿Cómo funciona el termostato del coche?

El termostato actúa como una válvula que se abre y se cierra según la temperatura del refrigerante. Cuando el motor está frío, permanece cerrado para que el motor alcance su temperatura óptima rápidamente. Una vez caliente, se abre gradualmente, permitiendo que el refrigerante circule por el radiador para mantener la temperatura estable.

¿Puedo añadir agua al radiador de mi coche si le falta líquido?

En una emergencia, se puede añadir agua (preferiblemente destilada) para llegar a un taller. Sin embargo, lo ideal es usar la mezcla adecuada de refrigerante/anticongelante. El agua sola puede diluir los aditivos anticorrosivos y anticongelantes, afectando la protección del sistema y el punto de ebullición.

¿Cuál es la diferencia entre una válvula de radiador manual y una termostática?

Una válvula manual simplemente controla el flujo de agua que entra al radiador de forma fija. Una válvula termostática, equipada con un cabezal termostático, regula automáticamente el flujo de agua para mantener la temperatura de la habitación en un nivel preestablecido, ahorrando energía al evitar el calentamiento excesivo.

En resumen, ya sea disipando el calor excesivo de un motor o proporcionando un calor confortable en un hogar, los radiadores son componentes ingeniosos que dependen de la interacción de varias partes clave. Desde los núcleos con sus miles de aletas hasta las válvulas y termostatos que regulan el flujo, cada elemento cumple una función específica para asegurar una gestión térmica eficiente y confiable.
