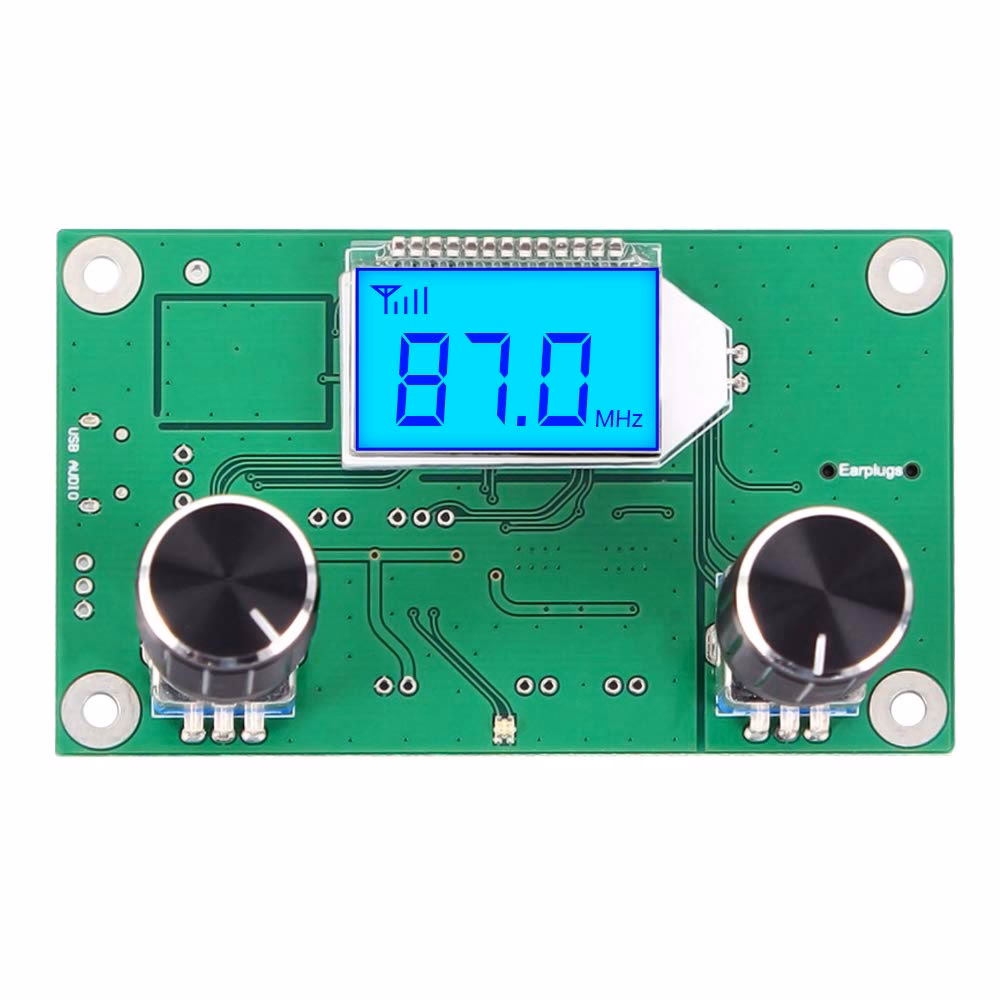

¿Qué es un Módulo FM?

En el vasto y fascinante universo de la electrónica y las comunicaciones, existen componentes clave que hacen posible la transmisión y recepción de información a distancia. Uno de estos componentes fundamentales, especialmente en el ámbito del audio y la radiodifusión, es el módulo FM. Pero, ¿qué es exactamente y por qué es tan importante?

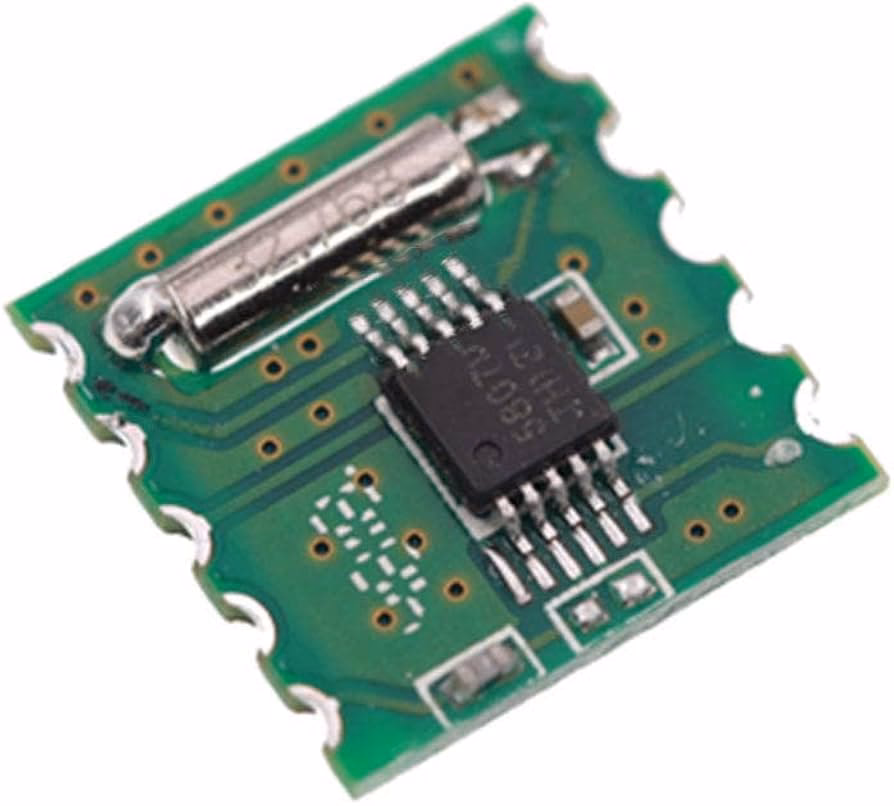

Un módulo FM es, en esencia, un circuito integrado o un pequeño conjunto de componentes electrónicos diseñados específicamente para manejar señales de radiofrecuencia utilizando la técnica de Modulación de Frecuencia (FM). Estos módulos encapsulan la complejidad de la sintonización, la demodulación (para receptores) o la modulación (para transmisores) de señales de radio, permitiendo a los diseñadores e ingenieros incorporar fácilmente capacidades de radio FM en una amplia variedad de dispositivos sin tener que diseñar toda la circuitería de radio desde cero.

Históricamente, crear un receptor o transmisor de radio FM requería un conocimiento profundo de la ingeniería de radiofrecuencia y el uso de numerosos componentes discretos. Los módulos FM modernos simplifican drásticamente este proceso, ofreciendo soluciones compactas, eficientes y a menudo muy asequibles. Son el cerebro detrás de la sintonización de estaciones en tu radio portátil, la recepción de información de tráfico en algunos sistemas GPS, e incluso permiten la transmisión de audio inalámbrico en ciertos dispositivos.

Entendiendo la Modulación de Frecuencia (FM)

Para comprender qué hace un módulo FM, primero debemos entender la técnica de modulación que utiliza: la Modulación de Frecuencia. En la comunicación de radio, la información (como el audio de una canción o una voz) debe ser "montada" sobre una onda portadora de radiofrecuencia para poder viajar por el aire. La modulación es el proceso de alterar alguna característica de la onda portadora en función de la señal de información.

Existen varios tipos de modulación, siendo los más comunes la Modulación de Amplitud (AM) y la Modulación de Frecuencia (FM).

• Modulación de Amplitud (AM): En AM, la amplitud (la "altura" o intensidad) de la onda portadora varía de acuerdo con la amplitud de la señal de información. Es relativamente simple de implementar, pero es muy susceptible al ruido y las interferencias eléctricas, ya que la mayoría de las fuentes de ruido afectan la amplitud de la señal.
• Modulación de Frecuencia (FM): En FM, en lugar de cambiar la amplitud, lo que se varía es la frecuencia de la onda portadora de acuerdo con la amplitud de la señal de información. La amplitud de la onda portadora permanece constante. Esta característica hace que FM sea significativamente más resistente al ruido y las interferencias que AM, ya que la mayoría del ruido afecta la amplitud, no la frecuencia. Esto resulta en una calidad de audio mucho mejor y una recepción más estable, especialmente en presencia de interferencias.

Los módulos FM aprovechan esta robustez inherente a la Modulación de Frecuencia para ofrecer comunicaciones de audio de alta fidelidad y enlaces de datos confiables en distancias cortas a medias.

Componentes Clave Dentro de un Módulo FM

Aunque la integración moderna ha reducido muchos de estos elementos a un solo chip, un módulo FM típicamente realiza las funciones de varios bloques esenciales:

• Sintonizador (Tuner): Es la parte encargada de seleccionar la frecuencia específica de la estación o señal que se desea recibir o transmitir. Los módulos modernos utilizan sintonizadores digitales controlados por una interfaz digital (como I2C o SPI) para una sintonización precisa y rápida.
• Amplificador de Radiofrecuencia (RF Amplifier): Amplifica la débil señal de radio recibida (en un receptor) o la señal modulada antes de transmitirla (en un transmisor).
• Mezclador (Mixer): En un receptor, mezcla la señal de RF entrante con una señal generada localmente (por un oscilador local) para convertirla a una frecuencia intermedia (IF) más baja, que es más fácil de procesar.
• Procesador de Frecuencia Intermedia (IF Processor): Esta etapa amplifica y filtra la señal IF. Es crucial para la selectividad, es decir, la capacidad del receptor para distinguir entre la estación deseada y las estaciones cercanas en frecuencia.
• Demodulador (Demodulator): Es el corazón de un módulo receptor FM. Extrae la señal de audio original (o datos) de la onda portadora modulada en frecuencia. Existen varios tipos de demoduladores FM, como el detector de cuadratura o el discriminador de Foster-Seeley.
• Modulador (Modulator): En un módulo transmisor FM, toma la señal de audio o datos de entrada y la utiliza para variar la frecuencia de una onda portadora generada internamente.
• Procesamiento de Audio (Audio Processing): Los módulos más avanzados pueden incluir circuitos de procesamiento de audio como limitadores, filtros o incluso decodificadores de RDS (Radio Data System), que permite recibir información adicional como el nombre de la estación o el título de la canción.
• Interfaz de Control: Permite que un microcontrolador u otro procesador externo configure y controle el módulo (sintonizar, ajustar volumen, leer información de estado). Las interfaces más comunes son I2C y SPI.

La integración de todos estos componentes en un solo módulo simplifica enormemente el diseño de sistemas electrónicos, reduciendo el tamaño, el costo y el tiempo de desarrollo.

Tipos de Módulos FM

Los módulos FM se pueden clasificar según su funcionalidad principal:

• Módulos Receptores FM (FM Receiver Modules): Son los más comunes. Están diseñados únicamente para sintonizar y recibir señales de radio FM y proporcionar una salida de audio o datos. Son ideales para construir radios portátiles, sistemas de audio para el hogar, o integrar recepción FM en proyectos de electrónica.
• Módulos Transmisores FM (FM Transmitter Modules): Permiten tomar una señal de audio o datos y transmitirla por el aire en la banda FM. Se utilizan para crear pequeños transmisores personales, enlaces de audio inalámbricos de corto alcance, o sistemas de megafonía de baja potencia.
• Módulos Transceptores FM (FM Transceiver Modules): Combinan las capacidades de recepción y transmisión en un solo módulo. Aunque menos comunes en la banda de radiodifusión FM (88-108 MHz) que los módulos Rx o Tx dedicados, son frecuentes en otras bandas de frecuencia para comunicación bidireccional de datos o voz.

La elección del tipo de módulo dependerá de la aplicación específica que se desee desarrollar.

¿Cómo se Utiliza un Módulo FM en un Proyecto?

Integrar un módulo FM en un proyecto electrónico es relativamente sencillo gracias a su alto nivel de integración. Típicamente, un módulo receptor FM requerirá:

1. Alimentación eléctrica: Conexión a una fuente de voltaje adecuado (comúnmente 3.3V o 5V).
2. Antena: Una simple antena de cable (la longitud depende de la frecuencia, pero para la banda FM de radiodifusión, una longitud de ~75 cm es común, o se puede usar la conexión de auriculares como antena en dispositivos portátiles).
3. Interfaz de control: Conexión a un microcontrolador (como Arduino, Raspberry Pi, ESP32) a través de I2C o SPI para controlar la sintonización y otras funciones.
4. Salida de audio: Conexión a un amplificador de audio y un altavoz, o directamente a una toma de auriculares.

Un módulo transmisor FM requerirá:

1. Alimentación eléctrica.
2. Antena.
3. Interfaz de control (opcional, para cambiar frecuencia, potencia, etc.).
4. Entrada de audio: Conexión a la fuente de audio (micrófono, reproductor MP3, etc.).

La documentación proporcionada por el fabricante del módulo es crucial para entender las conexiones específicas y los comandos de control necesarios.

Ventajas de Utilizar Módulos FM

Optar por un módulo FM en lugar de diseñar la circuitería de radiofrecuencia desde cero ofrece múltiples beneficios:

• Facilidad de Diseño: La complejidad de RF está contenida dentro del módulo, simplificando enormemente el esquema y el diseño del PCB.
• Menor Tiempo de Desarrollo: No es necesario ser un experto en RF para añadir funcionalidad FM a un producto o proyecto.
• Costo Efectivo: A menudo, es más económico comprar un módulo producido en masa que diseñar y fabricar una solución discreta, especialmente para volúmenes bajos o medios.
• Tamaño Compacto: Los módulos modernos son increíblemente pequeños, permitiendo su integración en dispositivos portátiles y compactos.
• Rendimiento Predecible: Los módulos están diseñados y probados para cumplir con ciertas especificaciones de rendimiento (sensibilidad, selectividad, potencia de salida).
• Cumplimiento Normativo: Algunos módulos transmisores vienen precertificados para ciertas regulaciones, lo que puede simplificar el proceso de certificación del producto final.

Estas ventajas hacen que los módulos FM sean una opción atractiva tanto para aficionados a la electrónica como para ingenieros profesionales en el desarrollo de productos comerciales.

Consideraciones al Elegir un Módulo FM

Seleccionar el módulo FM adecuado para un proyecto requiere considerar varios factores:

• Rango de Frecuencia: Asegurarse de que cubre la banda deseada (ej. 88-108 MHz para radiodifusión FM).
• Sensibilidad (para receptores): Indica qué tan bien puede el módulo captar señales débiles. Se mide en microvoltios (μV) o dBm; un número más bajo generalmente indica mejor sensibilidad.
• Selectividad (para receptores): La capacidad de rechazar estaciones adyacentes. Importante en entornos con muchas estaciones de radio.
• Potencia de Salida (para transmisores): Determina el alcance de la transmisión. Debe cumplir con las regulaciones locales para la banda FM.
• Interfaz de Control: I2C, SPI, o control analógico/digital directo. La interfaz debe ser compatible con el microcontrolador que se utilizará.
• Características Adicionales: Soporte para RDS, entrada/salida estéreo, control de volumen digital, bajo consumo de energía.
• Documentación y Soporte: La disponibilidad de hojas de datos claras, ejemplos de código y soporte técnico puede ser crucial.
• Costo y Disponibilidad.

Investigar y comparar diferentes módulos basados en estos criterios garantizará la elección más adecuada para las necesidades del proyecto.

Tabla Comparativa: Módulo Receptor vs. Módulo Transmisor

Preguntas Frecuentes sobre Módulos FM

¿Qué diferencia hay entre un módulo FM y un chip FM?
Un chip FM es típicamente el circuito integrado principal que realiza las funciones de RF y procesamiento. Un módulo FM a menudo incluye el chip FM más otros componentes pasivos (resistencias, capacitores, cristales, conectores) y a veces reguladores de voltaje, montados en una pequeña placa de circuito impreso, listo para ser usado con mínimas conexiones externas. Un módulo es una solución más completa y fácil de integrar que el chip solo.

¿Necesito una antena especial para un módulo FM?
Sí, se necesita una antena para captar (receptor) o emitir (transmisor) las señales de radiofrecuencia de manera eficiente. Para la banda de radiodifusión FM (88-108 MHz), una simple antena de cable de aproximadamente 75 cm puede funcionar como una antena de cuarto de onda. Algunos módulos tienen un conector específico para antena, mientras que otros esperan que se conecte un cable a un pin designado. La calidad y longitud de la antena afectan significativamente el rendimiento.

¿Puedo usar un módulo receptor FM para escuchar estaciones de radio comerciales?
Sí, la mayoría de los módulos receptores FM están diseñados para sintonizar la banda de radiodifusión FM estándar (88-108 MHz) y pueden recibir estaciones comerciales si se conectan a una antena y un sistema de audio adecuados.

¿Los módulos transmisores FM son legales?
La legalidad de usar un módulo transmisor FM depende de la potencia de salida y las regulaciones locales. Muchos módulos de baja potencia están diseñados para cumplir con normativas que permiten la operación de transmisores de muy corto alcance (como para transmitir audio a la radio del coche) sin licencia, siempre y cuando la potencia sea mínima y no causen interferencias. Sin embargo, para transmisiones de mayor alcance, generalmente se requiere una licencia y equipos certificados. Es crucial verificar las leyes de telecomunicaciones de tu país antes de operar cualquier transmisor.

¿Qué tipo de microcontrolador necesito para controlar un módulo FM con interfaz I2C/SPI?
Casi cualquier microcontrolador moderno con pines que soporten los protocolos de comunicación I2C o SPI puede controlar un módulo FM. Plataformas populares como Arduino (Uno, Nano, Mega), ESP8266, ESP32, Raspberry Pi Pico, y muchos otros microcontroladores PIC, AVR, ARM, etc., son compatibles. La facilidad de uso dependerá de la disponibilidad de librerías de software para el microcontrolador elegido.

¿Los módulos FM son solo para audio?
Aunque la aplicación más común es la transmisión/recepción de audio, la Modulación de Frecuencia también se puede utilizar para transmitir datos digitales. Algunos módulos FM están diseñados específicamente para la transmisión de datos, mientras que otros pueden usarse para este fin con el hardware y software adecuados.

Conclusión

El módulo FM es un componente esencial en la electrónica moderna, actuando como un bloque de construcción clave para cualquier dispositivo que necesite interactuar con señales de radiofrecuencia moduladas en frecuencia. Su alta integración, facilidad de uso y rendimiento robusto frente al ruido lo convierten en la opción preferida para una vasta gama de aplicaciones, desde la simple radio que escuchas a diario hasta sistemas de comunicación más complejos. Al encapsular la intrincada circuitería de RF, los módulos FM han democratizado el acceso a la tecnología de radio, permitiendo a innovadores y aficionados crear proyectos y productos que antes requerirían un conocimiento especializado y recursos significativamente mayores. Comprender qué es un módulo FM y cómo funciona abre la puerta a explorar un sinfín de posibilidades en el mundo de la comunicación inalámbrica.
