Aunque en la era digital tenemos acceso a música y podcasts de innumerables formas, la radio FM sigue siendo un medio poderoso y accesible. Su sencillez aparente esconde una ingeniería fascinante, compuesta por diversas partes que trabajan en armonía para capturar, procesar y reproducir las ondas de radio que viajan por el aire. Entender estas partes no solo satisface la curiosidad, sino que también ayuda a apreciar la tecnología detrás de algo tan cotidiano. Un receptor de radio FM, ya sea portátil, de coche o parte de un sistema de audio más grande, comparte una arquitectura fundamental.

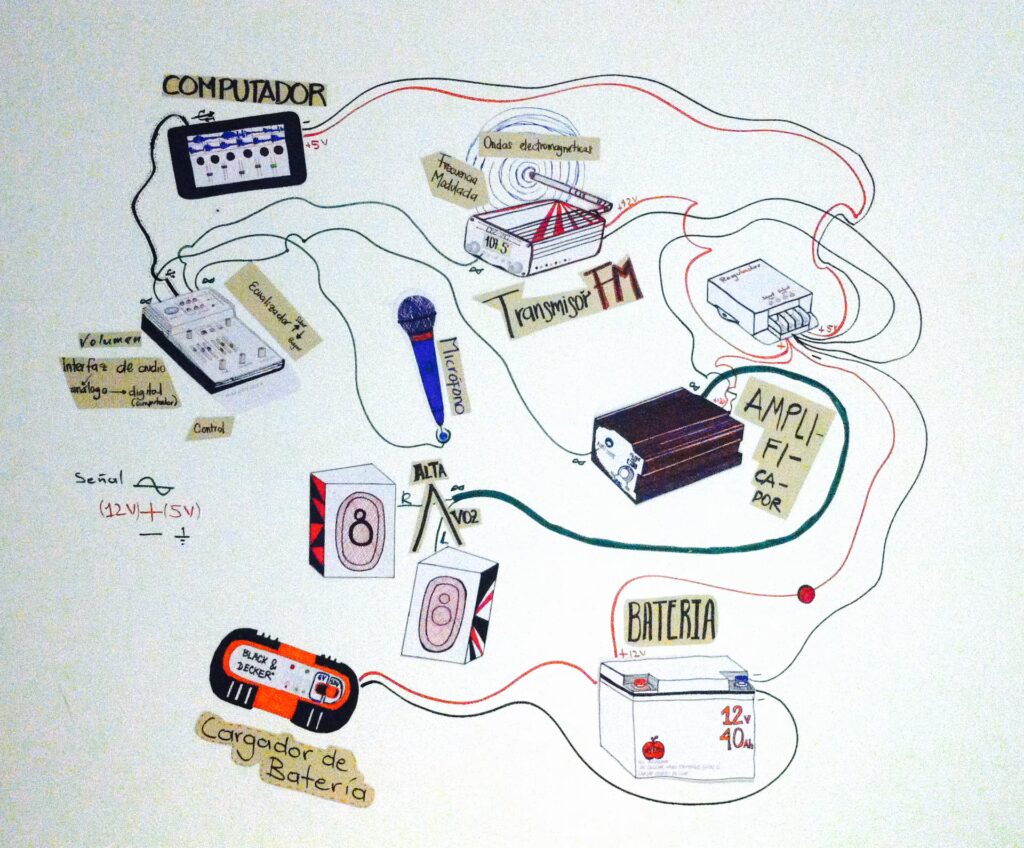

¿Cuáles son los componentes de una radio?
SISTEMA DE RADIOCOMUNICACIONES: ELEMENTOS Y FUNCIONAMIENTO BÁSICOEmisores y Receptores.Antenas.Transceptores.Equipos de Modulación y Demodulación.Amplificadores.Sistemas de Control y Procesamiento de Señales.Fuentes de Alimentación.

Los Componentes Esenciales de un Receptor de Radio FM

Para que una radio FM funcione, necesita una serie de componentes electrónicos que realicen tareas específicas. Estos componentes se agrupan típicamente en varias secciones o bloques funcionales. Aunque el diseño exacto puede variar entre modelos y tipos de radios, la función principal de cada parte es consistentemente la misma: capturar una señal de radio específica, separar la información de audio de la onda portadora y convertirla en sonido audible.

La Antena: El Captor de Ondas

La primera parada para la señal de radio es la antena. Su función es crucial: interceptar las ondas electromagnéticas que transmiten las estaciones de radio. Las antenas vienen en muchas formas y tamaños, desde las varillas telescópicas en radios portátiles hasta los hilos discretos en los parabrisas de los coches o las estructuras más complejas en sistemas de alta fidelidad. El tamaño y la forma de la antena están relacionados con la longitud de onda de las señales que se pretenden recibir. Para la banda de FM (aproximadamente 88 a 108 MHz), las longitudes de onda son relativamente cortas, lo que permite antenas de tamaño manejable. La antena convierte las ondas de radio entrantes en pequeñas corrientes eléctricas alternas que son enviadas al resto del circuito de la radio. Una buena antena y su correcta orientación son fundamentales para obtener una recepción clara y libre de interferencias.

El Sintonizador (Tuner): Seleccionando tu Estación

Las ondas que llegan a la antena contienen las señales de *todas* las estaciones de radio que están transmitiendo en ese momento en el área. El trabajo del sintonizador, o *tuner*, es seleccionar solo la señal de la estación que deseas escuchar y rechazar todas las demás. Esta selección se logra mediante un circuito resonante, típicamente compuesto por un condensador variable y una bobina (inductor). Al ajustar el condensador (o la bobina, aunque menos común), se cambia la frecuencia de resonancia del circuito. Cuando la frecuencia de resonancia coincide con la frecuencia de la estación deseada, esa señal específica pasa con máxima eficiencia, mientras que las señales de otras frecuencias son atenuadas. Los sintonizadores pueden ser analógicos (con una perilla que gira para ajustar el condensador variable) o digitales (controlados por un microprocesador que ajusta la frecuencia mediante un sintetizador de frecuencia PLL - Phase-Locked Loop). El sintonizador es la parte que realmente te permite 'cambiar de estación'.

El Amplificador de Radiofrecuencia (RF): Potenciando la Señal Débil

Las señales captadas por la antena son extremadamente débiles. Antes de que puedan ser procesadas adecuadamente por las etapas posteriores, a menudo se necesita un amplificador de radiofrecuencia (RF). Este componente aumenta la amplitud de la señal seleccionada por el sintonizador sin añadir demasiado ruido. Un buen amplificador de RF mejora la sensibilidad de la radio, permitiendo recibir estaciones más lejanas o con señales más débiles. En muchos diseños modernos, especialmente con sintonizadores digitales, esta etapa puede estar integrada dentro de un chip más grande.

El Mezclador y el Oscilador Local: El Corazón del Superheterodino

La mayoría de las radios FM modernas utilizan una arquitectura llamada *superheterodina*. Esta técnica, inventada por Edwin Armstrong, simplifica enormemente el diseño del resto del circuito al convertir la señal de radiofrecuencia (RF) entrante a una frecuencia intermedia (IF) fija, independientemente de la estación sintonizada. Esto se logra con dos componentes clave: el mezclador y el oscilador local.

El oscilador local es un circuito que genera una señal de radiofrecuencia propia, cuya frecuencia es ligeramente diferente de la frecuencia de la estación sintonizada (generalmente 10.7 MHz más alta o más baja para FM). El mezclador toma la señal de RF entrante de la estación sintonizada y la señal generada por el oscilador local, y las 'mezcla' matemáticamente (multiplica). El resultado de esta mezcla es una nueva señal que contiene varias frecuencias, incluyendo la suma y la diferencia de las frecuencias originales. La parte crucial es la frecuencia de diferencia, que siempre será la misma (la frecuencia intermedia, IF), sin importar la frecuencia de la estación original, siempre y cuando el oscilador local siga al sintonizador manteniendo la diferencia constante.

El Amplificador de Frecuencia Intermedia (IF): Ganancia y Selectividad

Una vez que la señal ha sido convertida a la frecuencia intermedia (IF), pasa a través del amplificador de frecuencia intermedia. Esta sección tiene dos propósitos principales: primero, amplificar aún más la señal (que, aunque ya fue amplificada en RF, sigue siendo relativamente débil) y, segundo, proporcionar la mayor parte de la selectividad de la radio. Los amplificadores IF suelen incluir filtros de banda estrecha, a menudo implementados con filtros cerámicos o de cristal, que están centrados precisamente en la frecuencia IF (10.7 MHz para FM). Estos filtros son mucho más selectivos que el sintonizador de entrada, asegurando que solo la señal de la estación deseada llegue a la siguiente etapa y que las estaciones adyacentes sean efectivamente rechazadas.

El Limitador y el Demodulador (Discriminador): Extrayendo la Información de Audio

La señal de FM (Frecuencia Modulada) codifica la información de audio variando la frecuencia de la onda portadora, mientras que su amplitud se mantiene constante. Esto hace que la FM sea menos susceptible al ruido y a las interferencias estáticas, que tienden a afectar la amplitud de la señal. Sin embargo, las etapas anteriores pueden haber introducido variaciones de amplitud no deseadas. El limitador es un circuito que 'recorta' la señal para eliminar cualquier variación de amplitud, dejando solo las variaciones de frecuencia que contienen la información de audio.

Después del limitador, la señal pasa al demodulador, también conocido como discriminador o detector de FM. Esta es una de las partes más importantes y distintivas de un receptor de FM. Su función es convertir las variaciones de frecuencia de la señal IF limitada de nuevo en una señal de audio (voltaje que varía en el tiempo). Existen varios tipos de circuitos demoduladores de FM, como el detector de cuadratura, el detector de relación o el detector de Foster-Seeley. Todos logran el mismo objetivo: producir un voltaje de salida que sea proporcional a la desviación de frecuencia de la señal de entrada respecto a la frecuencia central IF. Este voltaje variable es la señal de audio original.

El Amplificador de Audio: Preparando el Sonido para el Altavoz

La señal de audio que sale del demodulador es todavía de bajo nivel. Necesita ser amplificada significativamente para poder mover la membrana de un altavoz y producir sonido audible. Esta es la tarea del amplificador de audio. Generalmente, esta sección consta de varias etapas. Una etapa de preamplificación puede aumentar el nivel de la señal de audio a un nivel adecuado para la etapa de potencia. La etapa de potencia, utilizando transistores o circuitos integrados de potencia, proporciona la corriente y el voltaje necesarios para excitar el altavoz. La potencia de salida de la radio (medida en vatios) se refiere a la capacidad de este amplificador para entregar energía al altavoz.

El Altavoz: Convirtiendo Electricidad en Sonido

La etapa final en la cadena de procesamiento es el altavoz. Este es un transductor, lo que significa que convierte un tipo de energía en otro. En este caso, convierte la energía eléctrica de la señal de audio amplificada en energía mecánica en forma de vibraciones de aire. Estas vibraciones se propagan como ondas sonoras que nuestros oídos perciben como sonido. Un altavoz típico consta de una bobina de voz unida a un cono (la membrana), suspendidos en un campo magnético creado por un imán permanente. Cuando la señal de audio eléctrica pasa a través de la bobina, genera un campo magnético que interactúa con el imán permanente, haciendo que la bobina y el cono vibren de acuerdo con las variaciones de la señal eléctrica. La calidad del altavoz tiene un impacto significativo en la calidad del sonido final que escuchamos.

Fuente de Alimentación: La Energía del Sistema

Todos estos componentes electrónicos necesitan energía eléctrica para funcionar. La fuente de alimentación es la parte de la radio que toma energía de una batería o de la red eléctrica (a través de un adaptador de corriente) y la convierte en los voltajes y corrientes estables que requieren los diferentes circuitos de la radio. Puede incluir transformadores, rectificadores, filtros y reguladores de voltaje.

Tipos de Radios y sus Variaciones

Si bien la arquitectura superheterodina es común, existen diferentes tipos de radios que pueden tener variaciones en sus componentes o características adicionales:

  • Radios Portátiles: Suelen ser compactas, alimentadas por baterías y con altavoces pequeños. Las antenas suelen ser telescópicas.
  • Radios de Coche: Integradas en el salpicadero, se alimentan de la batería del vehículo. Pueden tener funciones adicionales como reproductores de CD/USB, Bluetooth, y sistemas de antenas más sofisticados (a menudo integradas).
  • Sistemas de Alta Fidelidad (Hi-Fi): Los sintonizadores FM en sistemas Hi-Fi suelen ser componentes separados con mayor énfasis en la calidad de recepción y audio. Pueden tener sintonizadores más sensibles y selectivos y una mejor etapa de salida de audio para conectar a un amplificador externo de alta calidad.
  • Radios de Internet/Digitales: Aunque a menudo incluyen sintonizadores FM/AM tradicionales, su enfoque principal es la recepción de audio digital (DAB/DAB+) o a través de internet. Sus componentes internos para la recepción digital y el procesamiento de datos son muy diferentes a los de una radio FM analógica.

La Interacción entre las Partes

Es importante entender que estas partes no operan de forma aislada. Trabajan en una secuencia lógica y coordinada. La antena capta la señal; el sintonizador la aísla; el amplificador de RF la potencia; el mezclador y el oscilador local la convierten a una frecuencia fija (IF); el amplificador IF la amplifica y filtra con precisión; el limitador y el demodulador extraen la información de audio; el amplificador de audio la prepara; y finalmente, el altavoz la convierte en sonido. La calidad del sonido final depende del rendimiento de cada una de estas etapas. Una debilidad en una etapa puede degradar el rendimiento general, sin importar cuán buenas sean las otras partes.

Avances y Futuro

Con el avance de la tecnología, muchos de estos bloques funcionales que antes eran circuitos discretos o chips separados ahora se integran en un único circuito integrado (IC) o chip. Esto ha llevado a radios más pequeñas, eficientes y económicas. Los sintonizadores digitales han reemplazado en gran medida a los analógicos, ofreciendo mayor precisión y funciones como la búsqueda automática de emisoras. Sin embargo, los principios fundamentales de la recepción de radio FM descritos aquí siguen siendo la base de cómo funcionan incluso las radios más modernas.

Preguntas Frecuentes sobre las Partes de una Radio FM

Aquí respondemos algunas dudas comunes sobre los componentes de las radios FM:

¿Por qué mi radio capta mejor algunas estaciones que otras?
Esto puede deberse a varios factores relacionados con las partes de tu radio. La potencia de transmisión de la estación, la distancia, la presencia de obstáculos (edificios, montañas) y la calidad de tu antena son clave. Además, la selectividad del sintonizador y del amplificador IF de tu radio determina cuán bien puede separar una estación de las adyacentes en el dial.

¿Qué significa la especificación de 'sensibilidad' en una radio?
La sensibilidad de una radio se refiere a su capacidad para recibir señales débiles. Una mayor sensibilidad (medida típicamente en microvoltios o dBf) significa que la radio necesita una señal de entrada más baja de la antena para producir una salida de audio aceptable. Esto está directamente relacionado con el rendimiento de las etapas de amplificación (RF e IF) y el diseño general del sintonizador.

¿Puedo mejorar la recepción de mi radio?
Sí, a menudo puedes. La forma más común es mejorar la antena. Para radios portátiles, extender completamente la antena telescópica y orientarla puede ayudar. Para sistemas de audio, usar una antena externa de mayor calidad y colocarla en una ubicación óptima (lejos de fuentes de interferencia y con buena línea de visión hacia las áreas de transmisión) puede marcar una gran diferencia. Asegurarse de que las conexiones de la antena estén limpias y seguras también es importante.

¿Qué hace que una radio suene mejor que otra?
La calidad del sonido depende principalmente de la etapa de amplificación de audio y del altavoz. Un amplificador de audio bien diseñado con suficiente potencia y baja distorsión, junto con un altavoz de buena calidad capaz de reproducir un amplio rango de frecuencias con precisión, resultará en un sonido más claro y rico. La calidad de la señal de audio que sale del demodulador también es fundamental, lo que a su vez depende de las etapas de sintonización, IF y demodulación.

¿Las radios digitales (DAB/DAB+) tienen las mismas partes?
Comparten algunas similitudes, como la necesidad de una antena, pero el procesamiento de la señal después de la antena es muy diferente. Las radios digitales tienen sintonizadores y demoduladores diseñados para señales digitales, y un componente clave es un procesador de señal digital (DSP) que decodifica los datos de audio comprimidos. No tienen las mismas etapas IF, limitador o demodulador analógico de una radio FM tradicional.

Comprender las partes de una radio FM nos permite apreciar la ingeniosa tecnología que, durante décadas, ha sido la banda sonora de nuestras vidas, conectándonos con noticias, música y entretenimiento a través de las invisibles ondas del aire.
